Parti e disegni tecnici Makita Eh760

Qui troverai tutte le parti e i disegni disponibili di “Makita EH760”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

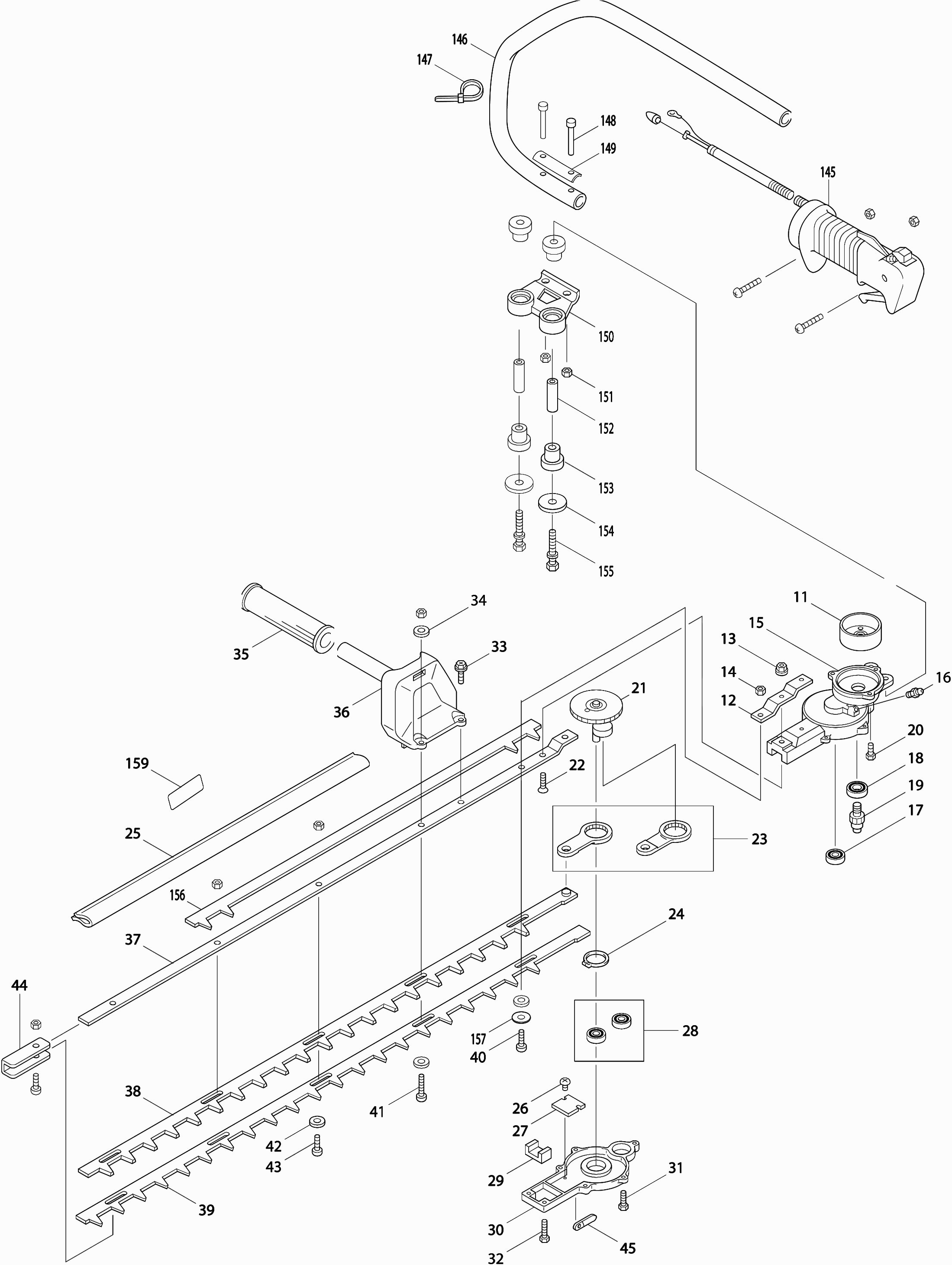

Disegni tecnici di Makita EH760

Elenco parti di Makita EH760

Pos.	Descrizione	Prezzo IVA escl	Prezzo IVA incl
I prezzi indicati sono comprensivi di IVA

TAMBURRO
011	1361410000	16.50	20.13

Piastra per coltello Uh561
012A	0301080000	8.40	10.25

Piastra intermedia Htr5600 A
012B	3251020040	4.80	5.86

Dado flangiato M5
013	162050000K	1.00	1.22

Bullone esagonale M6
014	164060000K	1.20	1.46

Carter della frizione
015	326100002A	59.40	72.47

Nessuna informazione disponibile, non ordinabile
016	055001000R

Nessuna informazione disponibile, non ordinabile
017	351006080K

Cuscinetto a sfere 6001 2R3 Eh561 *
018	354060010K	17.60	21.47

Albero del ingranaggio
019	1361420000	38.50	46.97

Bullone esagonale 6x15 Uh561 A
020	054060150K	1.20	1.46

INGRANAGGIO
021	1360030000	104.50	127.49

Nessuna informazione disponibile, non ordinabile
022	011050200K

Nessuna informazione disponibile, non ordinabile
023	1A044000TE

Anello di Blocco Stw-26 Eh561 *
024	283026000K	2.40	2.93

Nessuna informazione disponibile, non ordinabile
025	028109009A

Vite 3x5
026	010030050K	1.20	1.46

Piastra di biella Eh561
027	0301100000	7.20	8.78

Nessuna informazione disponibile, non ordinabile
028	351006080K

Sigillo
029A	1181010000	7.20	8.78

Feltro di smorzamento
029B	3251040040	8.40	10.25

Scala A
030	3251010020	30.80	37.58

Bullone M6X16 Htr5600 A
031	0054050160	1.20	1.46

Nessuna informazione disponibile, non ordinabile
032	054050200K

Non più disponibile, nessuna sostituzione
033	055060202K

Rondella Uh760 *
034	207060130K	1.20	1.46

Manico Eh760 *
035	0083450000	11.00	13.42

Porta maniglia Eh760 *
036	1361900000	19.80	24.16

Piastra di guida lama
037	1361160000	57.20	69.78

Lama di taglio superiore
038	6018505200	41.77	50.96

Lama di taglio inferiore
039	6018505301	41.77	50.96

Nessuna informazione disponibile, non ordinabile
040	0082480000

Vite Porta Manico Eh760
041	0082490000	3.60	4.39

Rondella per Lama di Taglio Eh561
042	0082500000	1.20	1.46

Nessuna informazione disponibile, non ordinabile
043	0082470000

Non più disponibile, nessuna sostituzione
044	0271450000

Morsetto Rbc415 *
045	0566079970	1.20	1.46

Maniglia di controllo Eh760 *
046	6255004000	11.00	13.42

Non più disponibile, nessuna sostituzione
047	0630049900

Vite 5X25 Eh760 *
048	016050250K	1.20	1.46

Portainterruttore Eh760 *
049	1361150000	8.40	10.25

Dado M5 Eh760 *
050	150050000K	1.20	1.46

Interruttore Eh760 *
051	0083730000	16.50	20.13

Tubo Eh760 *
052	141070350R	6.00	7.32

Carter del manovella
053	5251003000	59.40	72.47

Guarnizione del carter della manovella
054	424447-8	2.40	2.93

Nessuna informazione disponibile, non ordinabile
055	266700-4

Albero Motore
056	5252002002	124.30	151.65

PISTONE
057	5212500700	8.40	10.25

Anello del pistone
058	5982500000	3.60	4.39

Spinotto del pistone
059	5212500801	2.40	2.93

Anello di bloccaggio per perno del pistone
060	233976-8	1.00	1.22

Guarnizione del cilindro
061	442171-1	2.40	2.93

Non più disponibile, nessuna sostituzione
062	5251500300

Nessuna informazione disponibile, non ordinabile
063	0119059630

Guarnizione
064	5253500200	1.20	1.46

ISOLATORE
065	141056-5	9.60	11.71

Vite 5X25 P
066	0140059500	1.20	1.46

Guarnizione di scarico
067	5253500102	2.40	2.93

Non più disponibile, nessuna sostituzione
068	5253071000

Rondella 5mm DSP601 A
069	253414-4	1.00	1.22

Non più disponibile, nessuna sostituzione
070	266794-9

Volano Eh561
071	5257001010	16.50	20.13

Accensione
072	5257001021	24.20	29.52

Vite 4x20
073	911138-5	1.00	1.22

Passaggio Eh561 15X7X2Mm *
074	5257500300	2.40	2.93

Molla candela Ebh253U A
075	324891-8	1.20	1.46

Cappuccio della candela
076	5237503301	6.00	7.32

Nessuna informazione disponibile, non ordinabile
077	0650149721

Molla della frizione
078	5238500500	2.40	2.93

Scarpetta frizione
079	6252500801	8.40	10.25

Rondella
080	267429-5	1.20	1.46

Nessuna informazione disponibile, non ordinabile
081	0200089911

Vite a brugola M6x25mm
082	266864-4	2.40	2.93

Supporto
083	6202500000	3.60	4.39

Cappuccio di scarico
084	5253500500	9.60	11.71

Non più disponibile, nessuna sostituzione
085	0043705160

Dispositivo di avviamento completo
086	5255001000	17.60	21.47

Vite Eh561 *
087	5255001020	2.40	2.93

Piastra frizione Rbc310 *
088	5505001030	4.80	5.86

Diaframma
089	5105015050	4.80	5.86

Cricco
090	5105015020	4.80	5.86

Diaframma
091	5105015060	2.40	2.93

Bobina
092	5025001010	6.00	7.32

Corda di avviamento 3,5mm x 85cm
093	036164010	6.00	7.32

Molla a spirale
094	232257-7	10.80	13.18

Maniglia dell'avviamento
095	424319-7	3.60	4.39

Vite metallica Ph M5x14mm Ck
096	266809-2	1.00	1.22

Rondella Eh561 *
097	0200070010	1.20	1.46

Coperchio del cilindro
098	5255500301	10.80	13.18

Distanziatore
099	5503503001	2.40	2.93

Vite metallica Ph M5x14mm Ck
100	266809-2	1.00	1.22

Rivetto RBC230-G24-350 P
101	0031206000	1.00	1.22

Bullone M6x16mm / rivetto EM4250 A
102	265577-4	1.00	1.22

Piastra intermedia Eh561 *
103	5215500300	2.40	2.93

Cassa del ventilatore Eh561 *
104	5255500001	19.80	24.16

Vite Eh561 *
105	0043505160	1.20	1.46

Tubo
106	5256012001	6.00	7.32

Nessuna informazione disponibile, non ordinabile
107	5256002000

Filtro del carburante
108	163447-0	11.00	13.42

Non più disponibile, nessuna sostituzione
109	0043705160

Non più disponibile, nessuna sostituzione
110	5256025000

Tappo benzina/olio cpl
111	168668-9	24.20	29.52

Nessuna informazione disponibile, non ordinabile
112	1181240000

Vite 5X18
113	0140059450	1.20	1.46

Bullone filettato M6x14mm
114	266703-8	1.20	1.46

Fil Rbc310 *
115	6165500200	2.40	2.93

Carburatore
116	5256032000	38.50	46.97

Coprifiltro aria
117	5253020010	10.80	13.18

Non più disponibile, nessuna sostituzione
118	5203004010

Nessuna informazione disponibile, non ordinabile
119	0043305650

Nuovo alloggiamento del filtro dell'aria
120	5253003020	24.20	29.52

O-Anello Rbc201 A
121	213632-6	1.20	1.46

Guarnizione
122	5256501200	1.20	1.46

Nuovo supporto del cavo
123	5256501900	6.00	7.32

Nessuna informazione disponibile, non ordinabile
124	5236018040

Nessuna informazione disponibile, non ordinabile
125	5206008030

Leva del gas nuova
126	5256032010	20.90	25.50

Seegering E-3 A
127	257964-1	7.20	8.78

Anello O 2
128	213538-8	4.80	5.86

Spruzzatore
129	326085-1	9.60	11.71

Nessuna informazione disponibile, non ordinabile
130	5246001030

Diaframma della pompa
131	WJ00009599	3.96	4.83

Nessuna informazione disponibile, non ordinabile
132	352010-6

Carcassa della pompa
133	5256007010	34.10	41.60

Guarnizione del Diaframma
134	442154-1	7.20	8.78

Diaframma
135	168620-7	38.50	46.97

Nessuna informazione disponibile, non ordinabile
136	5236046060

Pompa booster
137	424314-7	11.00	13.42

Coperchio della pompa Ebh253U A
138	346270-0	7.20	8.78

Parker 3X24Mm Ck A
139	266582-4	3.60	4.39

Nessuna informazione disponibile, non ordinabile
140	5103502801

Vite di regolazione del cavo
141	5316020020	6.00	7.32

Nessuna informazione disponibile, non ordinabile
142	5316005450

Nessuna informazione disponibile, non ordinabile
145	034001200R

Maniglia Li
146	1361490000	26.40	32.21

Clip Eh760 *
147	035002100R	1.20	1.46

Bullone M5X30 *
148	040050301K	2.40	2.93

Porta maniglia
149	1361030000	6.00	7.32

Porta maniglia
150	1361000000	10.80	13.18

Dado M5 Eh760 *
151	150050000K	1.20	1.46

Bussola interna Eh760 *
152	1361010000	5.06	6.17

Gomma anti-vibrazione
153	1361020000	5.71	6.97

Gomma da bloccaggio
154	1361040000	3.60	4.39

Bullone 6X35 Eh760 *
155	054060350K	2.40	2.93

Pezzo protettivo
156	1361910000	16.50	20.13

Rondella elastica
157	229060000K	1.20	1.46

Tappo benzina/olio cpl
158	168668-9	24.20	29.52

Etichetta di avvertimento Eh760
159	0736359980	9.60	11.71

FERMAGLIO PER CAVO
174	345963-6	1.00	1.22

Manicotto protettivo Eh561
175	0851049950	2.40	2.93

Nessuna informazione disponibile, non ordinabile
176	5103502801

Piastra di Guida
178	3251030040	8.40	10.25
