Parti e disegni tecnici Makita Ebh341u

Qui troverai tutte le parti e i disegni disponibili di “Makita EBH341U”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

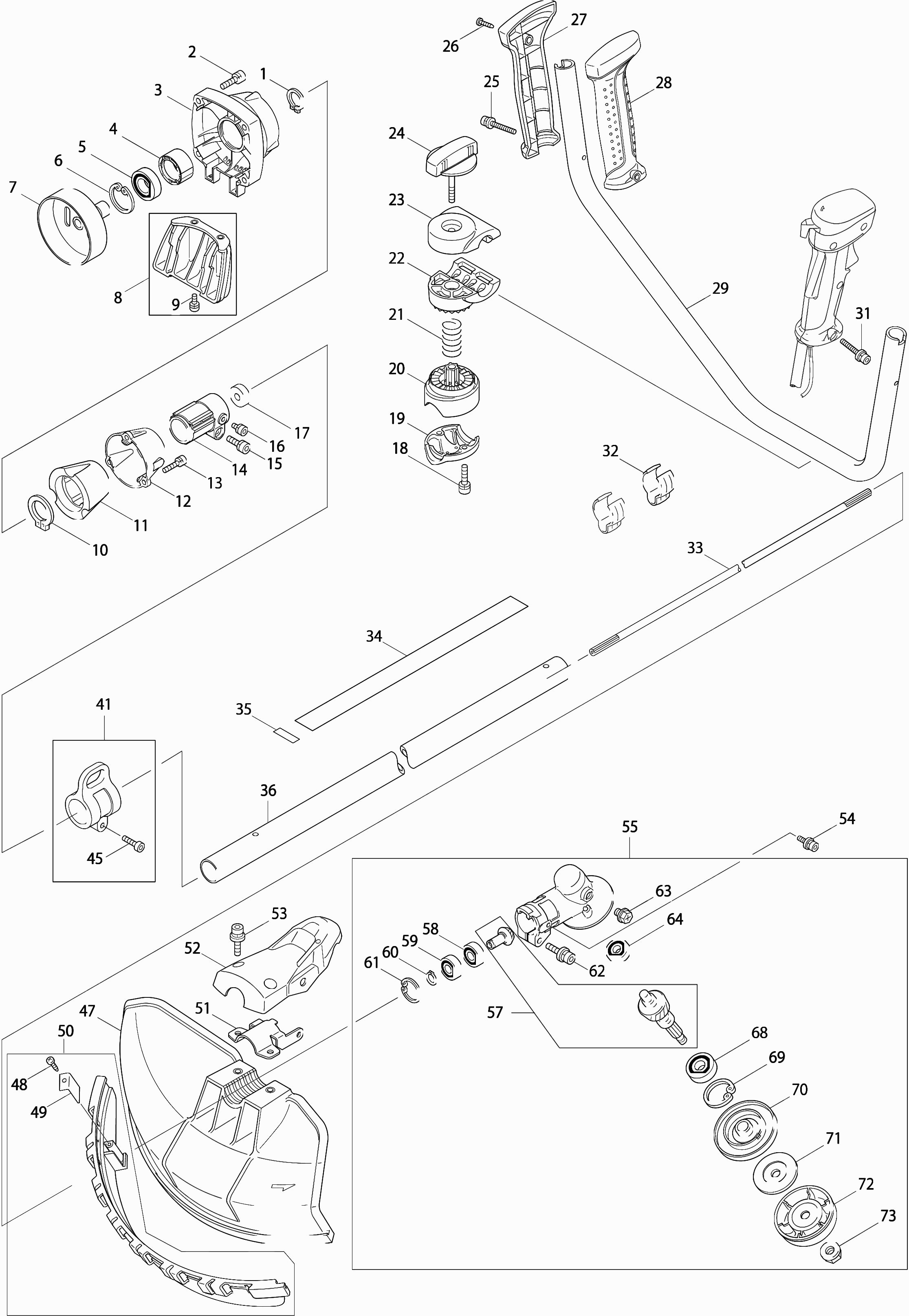

Disegni tecnici di Makita EBH341U

Elenco parti di Makita EBH341U

Pos.	Descrizione	Prezzo IVA escl	Prezzo IVA incl
I prezzi indicati sono comprensivi di IVA

Anello di bloccaggio S-17
001	961057-5	1.00	1.22

Vite esagonale incassata M6x20
002	265905-3	1.20	1.46

Custodia frizione Ebh341U *
003	318421-5	8.40	10.25

Distanziatore
004	451157-4	2.40	2.93

Cuscinetto a sfere 6003llu
005	210126-2	7.20	8.78

Cuscinetto a sfere 6003Llu A
005	211338-0	7.20	8.78

Cuscinetto a sfere 6003llu
005-1	210126-2	7.20	8.78

Anello di bloccaggio R-35
006	962153-2	1.00	1.22

Tamburo della frizione
007	165577-3	8.40	10.25

Supporto motore completo
008	195144-0	2.40	2.93

Vite metallica Ph M5x14mm Ck
009	266809-2	1.00	1.22

Anello di bloccaggio S-32
010	961151-3	2.40	2.93

Ammortizzatore Ebh341U A
011	424204-4	3.60	4.39

Boccola dello spindle Ebh341U
012	318453-2	3.60	4.39

Bullone esagonale 5X20 LF1000 A
013	265550-4	1.00	1.22

Porta Acciaio Ebh341U A
014	318454-0	7.20	8.78

Vite esagonale incassata M6x20
015	265905-3	1.20	1.46

VITE C M4X35
016	922201-9	1.00	1.22

Anello di feltro 8mm
017	443146-3	1.00	1.22

Bullone esagonale 6x25
018	922341-3	1.00	1.22

Staffa di presa del tubo
019	318422-3	3.60	4.39

Porta presa del tubo
020	318423-1	7.20	8.78

Molla di compressione 20
021	233202-5	1.20	1.46

Porta maniglia
022	318424-9	6.00	7.32

Staffa della maniglia
023	318425-7	6.00	7.32

Nessuna informazione disponibile, non ordinabile
024	168524-3

Testa a stella 57mm
024-1	168796-0	4.80	5.86

Testa a stella 57mm
024-1A	168796-0	4.80	5.86

Vite a brugola Ck M5x35mm
025	922256-4	1.20	1.46

VITE AUTOF自ILETTANTE 4X18MM DGA520 A
026	265B67-9	1.00	1.22

Set di maniglie
027	188660-9	13.20	16.10

Set di maniglie
027-1	188660-9	13.20	16.10

Set di maniglie
027-1A	188660-9	13.20	16.10

Set di maniglie
028	188660-9	13.20	16.10

Set di maniglie
028-1	188660-9	13.20	16.10

Set di maniglie
028-1A	188660-9	13.20	16.10

Staffa della maniglia
029	331863-6	13.20	16.10

Vite a brugola Ck M5x35mm
031	922256-4	1.20	1.46

MORSETTO DEL CAVO
032	451525-1	3.60	4.39

Non più disponibile, nessuna sostituzione
033	325675-7

Etichetta di avvertimento
034	810500-0	2.40	2.93

etichetta del numero di serie
035	816551-1	2.40	2.93

Etichetta "serienr"
035-3	801D19-4	2.40	2.93

etichetta del numero di serie
035A	816551-1	2.40	2.93

Nessuna informazione disponibile, non ordinabile
035AC10	819760-1

LABEL DATUM SN400MP
035AC20	814A82-0	2.40	2.93

Acciaio
036	140042-3	44.96	54.85

Nessuna informazione disponibile, non ordinabile
037	331865-2

Nessuna informazione disponibile, non ordinabile
038	140043-1

Nessuna informazione disponibile, non ordinabile
039	214048-8

Nessuna informazione disponibile, non ordinabile
040	424205-2

Set di occhielli portanti
041	125558-9	4.80	5.86

Nessuna informazione disponibile, non ordinabile
042	451159-0

Nessuna informazione disponibile, non ordinabile
043	162278-4

Nessuna informazione disponibile, non ordinabile
044	451158-2

Vite a brugola 5X20
045	922232-8	1.20	1.46

Vite a brugola 5X20
045-1	922232-8	1.20	1.46

Dado Esagonale M5
046	931202-6	1.00	1.22

Nessuna informazione disponibile, non ordinabile
047	451091-8

BESCHERMKAP "MES"
047-1	452259-9	7.00	8.54

Nessuna informazione disponibile, non ordinabile
047A	451091-8

VITE AUTOF自ILETTANTE 4X18MM DGA520 A
048	265B67-9	1.00	1.22

Coltello da taglio Em2653Lh A
049	347050-7	1.20	1.46

Porta Lama
050	135398-7	5.00	6.10

Porta Lama
050-1	135398-7	5.00	6.10

Staffa di montaggio
051	346072-4	3.60	4.39

Cappuccio di copertura STM 1800
052	451090-0	3.60	4.39

Bullone Allen m6x30
053	922353-6	1.00	1.22

Bullone Allen m6x30
053-1	266579-3	1.00	1.22

Bullone Allen m6x30
053A	922353-6	1.00	1.22

Vite esagonale Ck M5x14mm
054	922218-2	1.00	1.22

Set di carcasas del cambio Ms335.4C A
055	123835-3	46.20	56.36

Nessuna informazione disponibile, non ordinabile
055A	126260-7

Anello O 32
055AC10	213459-4	1.20	1.46

Nessuna informazione disponibile, non ordinabile
055B	125557-1

Set di carcasas del cambio Ms335.4C A
055C	123835-3	46.20	56.36

Anello O 32
055C10	213459-4	1.20	1.46

Custodia del ingranaggio
056	318444-3	19.80	24.16

Ingranaggio 13
057	227553-6	12.10	14.76

Albero Em4351Uh A
057-1	183K07-8	20.90	25.50

Albero Em4351Uh A
057-2	183K07-8	20.90	25.50

Nessuna informazione disponibile, non ordinabile
057A	188865-1

Cuscinetto a sfere 6000
058	211064-1	5.71	6.97

Nessuna informazione disponibile, non ordinabile
058-1	210161-0

Cuscinetto a sfere 6000rd
059	211062-5	4.80	5.86

Nessuna informazione disponibile, non ordinabile
059-1	210160-2

Anello di bloccaggio S-10
060	257408-1	1.20	1.46

Anello di bloccaggio S-10
060-1	257408-1	1.20	1.46

Anello di blocco R-26 A
061	962105-3	1.00	1.22

Nessuna informazione disponibile, non ordinabile
061-1	257988-7

Bullone Allen m6x30
062	922353-6	1.00	1.22

Vite in metallo Ck M8x10mm
063	265590-2	1.00	1.22

Nessuna informazione disponibile, non ordinabile
064	210081-8

Nessuna informazione disponibile, non ordinabile
068	210116-5

Anello di bloccaggio r-32
069	962151-6	1.00	1.22

Nessuna informazione disponibile, non ordinabile
069-1	257409-9

Anello di protezione 25,4mm
070	332114-0	8.40	10.25

Anello di protezione 25,4mm
070-1	332114-0	8.40	10.25

Nessuna informazione disponibile, non ordinabile
070-2	326823-1

Anello di bloccaggio
071	346355-2	9.60	11.71

Anello di bloccaggio
071-1	346355-2	9.60	11.71

Nessuna informazione disponibile, non ordinabile
071A	346084-7

Nessuna informazione disponibile, non ordinabile
072	168526-9

DADO M10
073	264025-0	2.40	2.93

Maniglia del gas / di controllo
074	125545-8	33.00	40.26

Nessuna informazione disponibile, non ordinabile
075-1	188657-8

SET IMPUGNATURA MS335.4U *
075-2	183A09-4	7.20	8.78

Nessuna informazione disponibile, non ordinabile
075A	451086-1

SET IMPUGNATURA MS335.4U *
075B	183A09-4	7.20	8.78

Molla di torsione 11
076	233540-5	2.40	2.93

Comando gas
077	451084-5	2.40	2.93

Molla di torsione 7
078	233541-3	1.20	1.46

Leva di sblocco
079	451083-7	1.20	1.46

Cavo esterno
080	451213-0	3.60	4.39

Cavo dell'acceleratore
081	168539-0	17.60	21.47

Portacavo TSC 55
082	451081-1	1.20	1.46

Leva del cambio
083	451082-9	1.20	1.46

Molla a Balia
084	232251-9	1.20	1.46

Nessuna informazione disponibile, non ordinabile
085	451085-3

Coperchio della maniglia Ebh253U A
085-1	455722-1	1.20	1.46

Nessuna informazione disponibile, non ordinabile
085A	451085-3

Coperchio della maniglia Ebh253U A
085B	455722-1	1.20	1.46

Cavo di connessione
086	638663-8	2.40	2.93

Nessuna informazione disponibile, non ordinabile
087-1	188657-8

SET IMPUGNATURA MS335.4U *
087-2	183A09-4	7.20	8.78

SET IMPUGNATURA MS335.4U *
087-2C	183A09-4	7.20	8.78

Nessuna informazione disponibile, non ordinabile
087A	188657-8

SET IMPUGNATURA MS335.4U *
087B	183A09-4	7.20	8.78

VITE AUTOF自ILETTANTE 4X18MM DGA520 A
088	265B67-9	1.00	1.22

Custodia del ventilatore Ms335.4U A
089	318614-4	12.10	14.76

Vite met. Ph2 M5X16Mm Ck A
090	922223-9	1.00	1.22

Rondella 8
093-1	253762-1	1.20	1.46

Nessuna informazione disponibile, non ordinabile
093A	267424-5

Nessuna informazione disponibile, non ordinabile
094	267832-0

Vite metrica M8X23Mm Ms335.4U *
095	266571-9	2.40	2.93

Nessuna informazione disponibile, non ordinabile
096	168563-3

Accoppiamento Cmpl Ms335.4U A
096-1	125757-3	11.00	13.42

Accoppiamento Cmpl Ms335.4U A
097	125757-3	11.00	13.42

Bullone M6x16mm / rivetto EM4250 A
098	265577-4	1.00	1.22

Volano Ms335.4U A
099	319035-3	13.20	16.10

Volano Ms335.4U A
099-1	319035-3	13.20	16.10

Nessuna informazione disponibile, non ordinabile
100	168501-5

Accensione
100-1	168816-0	13.20	16.10

Vite a testa esagonale M4x20 Ck
101	922138-0	1.00	1.22

Molla candela Ebh253U A
102	324891-8	1.20	1.46

Cappuccio candela Ebh253U A
103	424105-6	3.60	4.39

Cavo di connessione
104	638664-6	2.40	2.93

Nessuna informazione disponibile, non ordinabile
104-1	632E38-3

Cavo di connessione Ebh253U P
105	638665-4	2.40	2.93

Nessuna informazione disponibile, non ordinabile
105-1	632E39-1

Nessuna informazione disponibile, non ordinabile
106	424313-9

FERMAGLIO PER CAVO
107	345963-6	1.00	1.22

Etichetta del logo Makita
108	819312-8	2.40	2.93

Cappuccio candela
109-1	451876-2	3.60	4.39

Vite metrica Ck
110	266572-7	1.00	1.22

Etichetta "4 tempi"
111	808633-3	2.40	2.93

Etichetta "4 tempi"
111A	808633-3	2.40	2.93

Vite 5x12
112	911213-7	1.00	1.22

Vite 5x12
112-1	911213-7	1.00	1.22

Vite 5x12
112A	911213-7	1.00	1.22

Nessuna informazione disponibile, non ordinabile
113	451875-4

Vite a brugola M5x40mm Ck
114	266440-4	1.20	1.46

Vite metrica Ph2 M X mm Ck
115	265184-3	1.00	1.22

Nessuna informazione disponibile, non ordinabile
116	345915-7

Scarico
117	168469-5	13.20	16.10

Guarnizione di scarico
118	345916-5	2.40	2.93

Arrestatore di Scintille Ebh253U A
119	324980-9	7.20	8.78

Vite a brugola M5x40mm Ck
120	266495-9	1.00	1.22

Nessuna informazione disponibile, non ordinabile
120-1	922217-4

Vite a brugola M5x40mm Ck
120A	266495-9	1.00	1.22

Coperchio della valvola Ms335.4U A
121	140419-2	9.60	11.71

Guarnizione del coperchio valvole
122	162307-3	3.60	4.39

Candela di accensione
123	168534-0	11.00	13.42

Guarnizione del coperchio del carter
124	162274-2	2.40	2.93

Coperchio del alloggiamento VERDE
125	318443-5	4.80	5.86

Vite a brugola con flangia M5x12
126	922212-4	1.00	1.22

Bastoncino dell'olio
127	450565-6	2.40	2.93

O-ring per asta dell'olio A
128	424100-6	1.00	1.22

Morsetto per tubo IAS 3
129	282020-8	1.00	1.22

Nessuna informazione disponibile, non ordinabile
130	424202-8

Nessuna informazione disponibile, non ordinabile
131	325666-8

Guarnizione del carter
132	162308-1	2.40	2.93

Coperchio del carter Ms335.4U A
133	318612-8	6.00	7.32

Vite a brugola M5x40mm Ck
134	266495-9	1.00	1.22

Nessuna informazione disponibile, non ordinabile
134-1	922217-4

Vite a brugola M5x40mm Ck
134A	266495-9	1.00	1.22

Vite metrica Ck Inb M5x33mm
135	266573-5	1.00	1.22

Vite a brugola 5x16
136-1	922221-3	1.00	1.22

Nessuna informazione disponibile, non ordinabile
136A	266570-1

Bullone Allen M4x10
137-1	922112-8	1.00	1.22

Vite metrica Ck Inb M4x10mm
137A	266569-6	1.00	1.22

Piastra di bloccaggio
138	318440-1	2.40	2.93

Valvola di alimentazione
139	346083-9	2.40	2.93

Valvola di controllo
140	424201-0	2.40	2.93

CILINDRO
141	135373-3	67.10	81.86

Braccio della valvola
142	125554-7	4.80	5.86

Anello di ritenzione blocco Ms335.4U A
143	325912-9	2.40	2.93

Nessuna informazione disponibile, non ordinabile
144-1	234181-0

Penna 5mm
145	256200-2	1.00	1.22

Spillo della valvola
146	256866-8	1.00	1.22

Distanziatore Ebh253U A
147	424200-2	1.00	1.22

Perno 4mm Ebh253U A
148	268239-3	1.00	1.22

Leva della Camma
149	313169-4	3.60	4.39

Valvola di scarico Ms335.4U A
150	325913-7	3.60	4.39

Valvola di aspirazione Ms335.4U A
151	325914-5	3.60	4.39

Ingranaggio a bilanciere
152	125552-1	23.10	28.18

Perno 5Mm Ebh253U A
153	268238-5	1.00	1.22

Set anelli di pistone
154	195141-6	13.20	16.10

Pistone Ms335.4U A
155	318613-6	11.00	13.42

Nessuna informazione disponibile, non ordinabile
155-1	197454-1

Pistone Ms335.4U A
155-1C10	318613-6	11.00	13.42

Spinotto del pistone Ms335.4U A
156	257796-6	2.40	2.93

Anello di bloccaggio
157	233983-1	1.20	1.46

Spina di allineamento 3
158	254040-2	3.60	4.39

Anello di tenuta 12mm
159	213537-0	3.60	4.39

Rondella 26 Ms335.4U A
160	267425-3	1.00	1.22

Albero Motore
161-1	125756-5	58.30	71.13

Albero Motore
161A	125756-5	58.30	71.13

Non più disponibile, nessuna sostituzione
162	213148-1

Non più disponibile, nessuna sostituzione
162-1	213148-1

TAPPO CARBURANTE EBH253U A
163	127108-6	27.50	33.55

TAPPO CARBURANTE EBH253U A
163-1	127108-6	27.50	33.55

Nessuna informazione disponibile, non ordinabile
164	140435-4

Tappo del serbatoio Ebh253U A
164-1	127109-4	6.00	7.32

Nessuna informazione disponibile, non ordinabile
165	140436-2

Etichetta di avvertimento "carburante"
166	810455-9	2.40	2.93

AMMORTIZZATORE
167	424104-8	2.40	2.93

SERBATOIO DI CARBURANTE
168	451877-0	15.40	18.79

Filtro del carburante
169	163447-0	11.00	13.42

Morsetto per tubo IAS 3
170	345920-4	1.00	1.22

Ammortizzatore Ebh253U A
171	424103-0	1.00	1.22

Ammortizzatore Ebh253U A
172	424102-2	1.00	1.22

Tubo del gas
173	162309-9	4.80	5.86

Dispositivo di avviamento Assy Ms335 A
174	126475-6	19.80	24.16

Dispositivo di avviamento Assy Ms335 A
174-1	126475-6	19.80	24.16

PULEGGIA
175	165606-2	4.80	5.86

Nessuna informazione disponibile, non ordinabile
175-1	168827-5

Nessuna informazione disponibile, non ordinabile
176	266580-8

Avvolgicavo
177	451923-9	4.80	5.86

Molla a spirale
178	232257-7	10.80	13.18

Maniglia dell'avvio Ms335.4U A
179	424317-1	3.60	4.39

Corda di avvio
180	444018-5	3.60	4.39

Vite metallica Ph M5x14mm Ck
181	266809-2	1.00	1.22

Supporto del serbatoio Ms335.4U A
183	162310-4	3.54	4.32

Vite metallica Ph M5x14mm Ck
184	266809-2	1.00	1.22

Vite metallica Ph M5x14mm Ck
184-1	266809-2	1.00	1.22

Preso d'aria Ms335.4U A
185	325915-3	3.60	4.39

Guarnizione isolante
186	413120-5	1.20	1.46

Anello O 10 (1,7mm)
187	213063-9	3.60	4.39

O-Anello 10 Ebh253U A
187	213078-6	1.00	1.22

Anello O 10 (1,7mm)
187-1	213063-9	3.60	4.39

Collettore
188	451874-6	4.80	5.86

Collettore del carburatore
190	346261-1	3.60	4.39

Nessuna informazione disponibile, non ordinabile
191	922228-9

Guarnizione "carburatore"
192	413138-6	1.20	1.46

FERMAGLIO PER CAVO
193	450562-2	1.20	1.46

Bullone a brugola M5x12mm Ck
194	922213-2	1.00	1.22

Carburatore
195	168561-7	93.50	114.07

Elemento snodato
196	325922-6	8.40	10.25

Nessuna informazione disponibile, non ordinabile
197	413140-9

Seegering E-3 A
198	257964-1	7.20	8.78

Vite met. Ph2 M3x18mm Ck
199	266581-6	1.20	1.46

Nessuna informazione disponibile, non ordinabile
199-1	WJ00096364

Anello O 2
200	213538-8	4.80	5.86

Ago Ms335.4U A
201	325921-8	14.30	17.45

Nessuna informazione disponibile, non ordinabile
201-1	5926007011

Molla di compressione 5-9mm
202	234183-6	4.80	5.86

Guarnizione del Diaframma
203	442155-9	7.20	8.78

Diaframma della pompa
204	WJ00009599	3.96	4.83

Diaframma della pompa
204-1	WJ00009599	3.96	4.83

Parker 3X24Mm Ck A
205	266582-4	3.60	4.39

Coperchio della pompa Ebh253U A
206	346270-0	7.20	8.78

Pompa booster
207	424314-7	11.00	13.42

Caso di Purificatore d'Aria Ebh253U A
208	140438-8	27.50	33.55

Diaframma
209	WJ00095586	33.00	40.26

Nessuna informazione disponibile, non ordinabile
209-1	WJ00963279

Diaframma
209-2	WJ00095586	33.00	40.26

Diaframma
209-3	168620-7	38.50	46.97

Guarnizione del Diaframma
210	442154-1	7.20	8.78

Corpo pompa EBH253U A
211	140437-0	39.60	48.31

Nessuna informazione disponibile, non ordinabile
212	352010-6

Setaccio d'ingresso
212-1	WJ00014070	2.40	2.93

Morsetto per tubo IAS 3
213	345918-1	1.00	1.22

Tubo di sfiato Ms335.4U A
214	422055-9	2.40	2.93

Tubo di ventilazione Ebh253U A
215	422042-8	2.40	2.93

Carcasa del filtro d'aria Ebh253U A
216	123845-0	17.60	21.47

Carcasa del filtro d'aria Ebh253U A
216A	123845-0	17.60	21.47

Non più disponibile, nessuna sostituzione
217	451925-5

Anello O 15
218	213540-1	1.00	1.22

Valvola di sovrappressione
219	424316-3	3.60	4.39

Anello O 14
220	213539-6	1.00	1.22

Piastra della valvola di sovrapressione
221	451924-7	1.20	1.46

Valvola di sovrappressione
222	424315-5	1.20	1.46

Guarnizione di separazione
223	168577-2	2.40	2.93

Non più disponibile, nessuna sostituzione
224	168576-4

Piastra di strozzamento
225	450560-6	1.20	1.46

Rondella
226	423376-2	1.20	1.46

Piastra di montaggio Ebh253U A
227	346647-9	2.40	2.93

Vite metrica Ph2 M5x68mm Ck
228	265188-5	1.00	1.22

Elemento del filtro dell'aria
229	443140-5	3.60	4.39

Elemento del filtro dell'aria
230	443141-3	2.71	3.31

Coprifiltro dell'aria
231	450561-4	6.00	7.32

Vite metallica Ph M5x14mm Ck
232	266809-2	1.00	1.22

Cavo di connessione
233	638671-9	2.40	2.93

Rivetto
234	413143-3	1.00	1.22

Bullone Allen m6x30
235	922353-6	1.00	1.22

Parti e disegni tecnici Makita Ebh341u

Disegni tecnici di Makita EBH341U

Elenco parti di Makita EBH341U

Ci sono 0 articoli nel tuo carrello.
