Qui troverai tutte le parti e i disegni disponibili del 'Makita EB5300TH'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

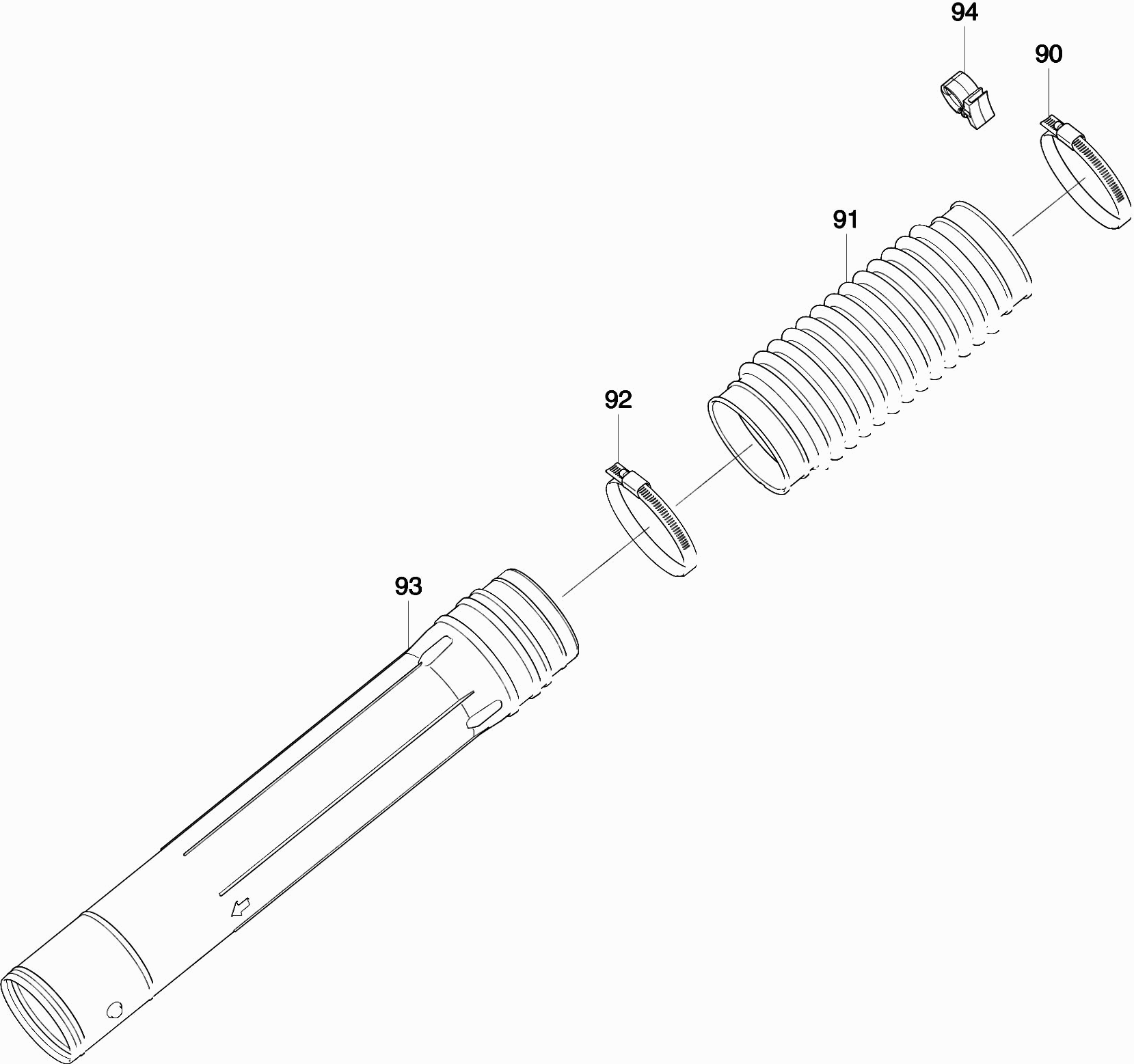

Disegno tecnico del modello Makita EB5300TH
Elenco parti di ricambio del modello Makita EB5300TH
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Gomito | ||||
001 | 412144-8 | 5.98 | 7.30 | |
O-Anello Bbx7600 A | ||||
002 | 213645-7 | 2.71 | 3.31 | |
Etichetta Numero di serie Eb5300Th | ||||
003 | 852V99-1 | 1.00 | 1.22 | |
Etichetta di avvertimento | ||||
005 | 803T61-7 | 0.83 | 1.01 | |
Etichetta "serienr" | ||||
006 | 801D19-4 | 2.84 | 3.46 | |
Custodia ventola Anteriore Eb5300Th | ||||
008 | 457098-2 | 19.23 | 23.46 | |
Bullone M6X25 | ||||
010 | 922343-9 | 1.18 | 1.44 | |
Ventola 243 Eb5300Th | ||||
011 | 240170-5 | 12.22 | 14.91 | |
Bullone M6X25 | ||||
012 | 922343-9 | 1.18 | 1.44 | |
Custodia ventola Posteriore Eb5300Th | ||||
013 | 457099-0 | 13.82 | 16.86 | |
Vite 4x20 | ||||
014 | 266420-0 | 0.83 | 1.01 | |
Molla a pressione 22 Eb5300Th | ||||
017 | 232328-0 | 1.39 | 1.70 | |
Supporto molla "b" | ||||
018 | 454904-2 | 0.83 | 1.01 | |
Vite met. Ph2 M5X16Mm Ck A | ||||
019 | 922223-9 | 0.83 | 1.01 | |
Molla a pressione 22 Eb5300Th | ||||
022 | 232329-8 | 1.39 | 1.70 | |
Supporto molla "b" | ||||
023 | 454904-2 | 0.83 | 1.01 | |
Vite met. Ph2 M5X16Mm Ck A | ||||
024 | 922223-9 | 0.83 | 1.01 | |
Draagriem rechts EB5300TH | ||||
025X | 161544-6 | 7.00 | 8.54 | |
Cinghia di Trasporto L EB5300TH P | ||||
026X | 161543-8 | 10.52 | 12.83 | |
Vite 4x20 | ||||
027 | 266420-0 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
028 | 898343-0 | |||
Cappuccio del motore Eb5300Th | ||||
028C10 | 144360-1 | 12.22 | 14.91 | |
Cappuccio della candela Eb5300Th | ||||
029 | 424909-6 | 3.12 | 3.81 | |
Ammortizzatore di vibrazioni | ||||
030 | 424620-0 | 0.83 | 1.01 | |
Filtro della benzina | ||||
031 | 163532-9 | 6.38 | 7.78 | |
Morsetto per tubo IAS 3 | ||||
032 | 345920-4 | 0.83 | 1.01 | |
Tubazione del Carburante Eb5300Th | ||||
033 | 123788-6 | 12.22 | 14.91 | |
Valvola di sfiato | ||||
034 | 168396-6 | 5.06 | 6.17 | |
Nessuna informazione disponibile, non ordinabile | ||||
035 | 424505-0 | |||
Nessuna informazione disponibile, non ordinabile | ||||
036 | 412120-2 | |||
Nessuna informazione disponibile, non ordinabile | ||||
037 | 412114-7 | |||
Connettore del tubo | ||||
038 | 422137-7 | 1.24 | 1.51 | |
Tappo del serbatoio Assy Ms246.4 A | ||||
039 | 127112-5 | 12.22 | 14.91 | |
Serbatoio di benzina Eb5300Th | ||||
044 | 457086-9 | 12.22 | 14.91 | |
Telaio Eb5300Th | ||||
046 | 457097-4 | 25.36 | 30.94 | |
Vite met. Ph2 M5X16Mm Ck A | ||||
048 | 922223-9 | 0.83 | 1.01 | |
Bussola di montaggio Bbx7600 A | ||||
052 | 458158-3 | 1.18 | 1.44 | |
Cuscino di fianco Eb5300Th | ||||
053 | 161567-4 | 12.22 | 14.91 | |
Bussola di montaggio Bbx7600 A | ||||
054 | 458158-3 | 1.18 | 1.44 | |
Anello di gomma 25mm | ||||
055 | 424678-9 | 1.00 | 1.22 | |
Etichetta di avvertimento "carburante" | ||||
059 | 810455-9 | 2.84 | 3.46 | |
Nessuna informazione disponibile, non ordinabile | ||||
060 | 266326-2 | |||
Manopola gas Assy Eb5300Th | ||||
061 | 183F27-2 | 15.60 | 19.03 | |
Cablaggio A Eb5300Th | ||||
062 | 632J31-7 | 1.39 | 1.70 | |
Cablaggio B Eb5300Th | ||||
063 | 632J60-0 | 1.39 | 1.70 | |
Tubo di passaggio Eb5300Th | ||||
064 | 457105-1 | 2.71 | 3.31 | |
Molla di compressione 4 | ||||
065 | 231469-9 | 0.83 | 1.01 | |
Leva del gas "a" | ||||
066 | 454899-9 | 1.39 | 1.70 | |
Cavo dell'acceleratore | ||||
067 | 168843-7 | 4.45 | 5.43 | |
Dado di bloccaggio M4x7mm | ||||
068 | 252126-6 | 0.83 | 1.01 | |
Collegamento al gas | ||||
069 | 454924-6 | 0.98 | 1.20 | |
Manopola del gas | ||||
070 | 454900-0 | 1.18 | 1.44 | |
Vite a testa esagonale M4x20 Ck | ||||
073 | 922138-0 | 0.83 | 1.01 | |
Manopola gas Assy Eb5300Th | ||||
074 | 183F27-2 | 15.60 | 19.03 | |
Vite di serraggio 3700B/Sp6000 A | ||||
075 | 251867-1 | 1.99 | 2.43 | |
Rondella 12 | ||||
076 | 253052-2 | 0.83 | 1.01 | |
Molla a lamina Eb5300Th | ||||
077 | 232330-3 | 0.83 | 1.01 | |
Molla a lamina Eb5300Th | ||||
078 | 232331-1 | 0.83 | 1.01 | |
Morsetto per tubo IAS 3 | ||||
090 | 282025-8 | 3.12 | 3.81 | |
Tubo flessibile | ||||
091 | 454934-3 | 12.22 | 14.91 | |
Morsetto per tubo IAS 3 | ||||
092 | 282025-8 | 3.12 | 3.81 | |
Tubo di collegamento Eb5300TH A | ||||
093 | 161653-1 | 9.24 | 11.27 | |
Portacavo TSC 55 | ||||
094 | 456400-6 | 1.39 | 1.70 | |
Puleggia di avviamento Bbx7600 A | ||||
100 | 161599-1 | 6.38 | 7.78 | |
Vite a brugola 5X20 | ||||
101 | 922232-8 | 0.98 | 1.20 | |
Etichetta del modello Eb5300Th | ||||
102 | 812A88-2 | 2.71 | 3.31 | |
Etichetta di avvertimento | ||||
103 | 819430-2 | 2.71 | 3.31 | |
Set di pistoni Eb5300Th | ||||
127 | 198420-1 | 13.82 | 16.86 | |
Vite a brugola 5X20 | ||||
128 | 922232-8 | 0.98 | 1.20 | |
Vite a brugola 5X20 | ||||
129 | 922232-8 | 0.98 | 1.20 | |
Vite a brugola 5X20 | ||||
130 | 922232-8 | 0.98 | 1.20 | |
Coperchio della valvola Eb5300Th | ||||
131 | 319465-8 | 3.96 | 4.83 | |
Kit di tenute del coperchio della valvola Eb5300Th | ||||
132 | 161520-0 | 1.39 | 1.70 | |
Blocco cilindro Eb5300Th | ||||
133 | 135893-7 | 92.95 | 113.40 | |
Candela di accensione | ||||
135 | 168652-4 | 11.82 | 14.42 | |
Distributore | ||||
136 | 352020-3 | 3.54 | 4.32 | |
Valvola di controllo | ||||
138 | 424201-0 | 1.67 | 2.04 | |
Nessuna informazione disponibile, non ordinabile | ||||
139 | 922332-4 | |||
Kit di tenute del coperchio del carter Eb5300Th | ||||
140 | 161521-8 | 1.67 | 2.04 | |
Coperchio del Carter Eb5300Th | ||||
141 | 319464-0 | 3.96 | 4.83 | |
Vite a brugola 5X20 | ||||
142 | 922232-8 | 0.98 | 1.20 | |
Tappo dell'olio | ||||
143 | 452047-4 | 1.39 | 1.70 | |
Guarnizione | ||||
144 | 424343-0 | 0.83 | 1.01 | |
Membrana di ingresso | ||||
145 | 346398-4 | 0.83 | 1.01 | |
Piastra di bloccaggio Eb5300Th | ||||
146 | 319467-4 | 3.12 | 3.81 | |
Vite a brugola 5X20 | ||||
147 | 922232-8 | 0.98 | 1.20 | |
Kit di tenute del carter Eb5300Th | ||||
148 | 161522-6 | 2.71 | 3.31 | |
Carter Eb5300Th | ||||
149 | 319466-6 | 8.21 | 10.02 | |
Guarnizione | ||||
150 | 346452-4 | 0.83 | 1.01 | |
Bullone esagonale 8x12 | ||||
151 | 921412-3 | 0.83 | 1.01 | |
Vite a brugola 5X20 | ||||
152 | 922232-8 | 0.98 | 1.20 | |
Set Anelli di pistone Eb5300Th | ||||
154 | 198421-9 | 9.26 | 11.30 | |
Vite a brugola 5X20 | ||||
155 | 922232-8 | 0.98 | 1.20 | |
Anello di tenuta 10 | ||||
156 | 213231-4 | 5.71 | 6.97 | |
Spinotto del pistone 11 Eb5300Th | ||||
157 | 256331-7 | 1.39 | 1.70 | |
Anello di bloccaggio 11Eb5300Th | ||||
158 | 232316-7 | 0.83 | 1.01 | |
Chiavetta elastica 4 | ||||
160 | 254001-2 | 0.83 | 1.01 | |
Rondella 35 Eb5300Th | ||||
161 | 253374-0 | 0.83 | 1.01 | |
Anello di tenuta 15 Eb5300Th | ||||
162 | 213088-3 | 5.06 | 6.17 | |
Albero Motore Eb5300Th | ||||
163 | 123748-8 | 51.83 | 63.23 | |
Valvola di ingresso Eb5300Th | ||||
164 | 326795-0 | 3.96 | 4.83 | |
Valvola di scarico Eb5300Th | ||||
165 | 326796-8 | 3.96 | 4.83 | |
Molla a compressione 12 Eb5300Th | ||||
166 | 232315-9 | 0.83 | 1.01 | |
Anello di bloccaggio della valvola | ||||
167 | 331966-6 | 2.36 | 2.88 | |
Tubo dell'Olio Eb5300Th | ||||
168 | 456999-1 | 3.12 | 3.81 | |
Kit di tenute Eb5300Th | ||||
169 | 161523-4 | 0.83 | 1.01 | |
Spillo della valvola | ||||
170 | 256866-8 | 0.83 | 1.01 | |
Sollevatore a leva oscillante Eb5300Th | ||||
172 | 310739-0 | 0.83 | 1.01 | |
Montaggio del dente oscillante Eb5300Th | ||||
173 | 135894-5 | 4.45 | 5.43 | |
Penna 5 | ||||
174 | 256196-7 | 0.83 | 1.01 | |
Distanziale | ||||
175 | 331987-8 | 1.20 | 1.46 | |
Spinotto diviso | ||||
176 | 331967-4 | 0.98 | 1.20 | |
Guarnizione di scarico Eb5300Th | ||||
179 | 347077-7 | 2.71 | 3.31 | |
Scarico Eb5300Th | ||||
180 | 161518-7 | 10.50 | 12.81 | |
Nessuna informazione disponibile, non ordinabile | ||||
181 | 922332-4 | |||
Cappuccio candela Ebh253U A | ||||
182 | 424105-6 | 2.71 | 3.31 | |
Molla candela Ebh253U A | ||||
183 | 324891-8 | 1.18 | 1.44 | |
Vite a testa esagonale M4x20 Ck | ||||
184 | 922138-0 | 0.83 | 1.01 | |
Cablaggio A Eb5300Th | ||||
185 | 632J30-9 | 0.83 | 1.01 | |
Cablaggio B Eb5300Th | ||||
186 | 632J50-3 | 0.83 | 1.01 | |
Accensione Eb5300Th | ||||
187 | 161411-5 | 13.82 | 16.86 | |
Volano Eb5300Th | ||||
188 | 319391-1 | 11.82 | 14.42 | |
Dado del volano | ||||
189 | 264054-3 | 0.98 | 1.20 | |
Dispositivo di avviamento Eb5300Th | ||||
190 | 123863-8 | 12.22 | 14.91 | |
Nessuna informazione disponibile, non ordinabile | ||||
191 | SG00000005 | |||
Boccola di trasmissione | ||||
192 | 424516-5 | 5.06 | 6.17 | |
Conducente | ||||
193 | 326200-7 | 3.96 | 4.83 | |
Molla compressione | ||||
194 | 234257-3 | 5.71 | 6.97 | |
Nessuna informazione disponibile, non ordinabile | ||||
195 | 441075-4 | |||
Molla spirale Eb5300Th | ||||
196 | SG00000018 | 4.45 | 5.43 | |
Dispositivo di avviamento Compl Eb5300Th | ||||
197 | 457302-9 | 11.84 | 14.44 | |
Corda di avviamento | ||||
198 | 444043-6 | 2.71 | 3.31 | |
Start Knop Rbc310 * | ||||
199 | 424361-8 | 4.92 | 6.00 | |
Piastra di arresto | ||||
200 | SG00000009 | 0.83 | 1.01 | |
Custodia del filtro dell'aria Eb5300Th | ||||
201 | 457088-5 | 4.45 | 5.43 | |
Bullone ad ala 5x20 | ||||
202 | 251481-3 | 1.18 | 1.44 | |
Elemento del filtro dell'aria Eb5300Th | ||||
203 | 424896-9 | 4.45 | 5.43 | |
Linea di benzina Eb5300Th | ||||
204 | 424898-5 | 7.21 | 8.80 | |
Anello interno TID 18 | ||||
205 | 332075-4 | 0.83 | 1.01 | |
Piastra di tenuta in gomma Eb5300Th | ||||
206 | 424897-7 | 0.83 | 1.01 | |
Vite a lamiera 4X14 Ga7020 A | ||||
207 | 266385-6 | 0.83 | 1.01 | |
Conduttore d'aria Eb5300Th | ||||
208 | 456994-1 | 1.39 | 1.70 | |
Bullone Allen M5X50mm Eb5300Th | ||||
209 | 251496-0 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
210 | 456995-9 | |||
Vite a lamiera 4X14 Ga7020 A | ||||
211 | 266385-6 | 0.83 | 1.01 | |
Vite 4x20 | ||||
212 | 266420-0 | 0.83 | 1.01 | |
Piastra del filtro dell'aria Eb5300Th | ||||
213 | 456993-3 | 6.38 | 7.78 | |
Vite 4x20 | ||||
214 | 266420-0 | 0.83 | 1.01 | |
Leva del collettore | ||||
215 | 453502-9 | 8.27 | 10.09 | |
Kit di tenute del carburatore Eb5300Th | ||||
216 | 161519-5 | 0.98 | 1.20 | |
Supporto del Carburatore Eb5300Th | ||||
217 | 456996-7 | 5.70 | 6.95 | |
Tubazione del Carburante Eb5300Th | ||||
218 | 424900-4 | 0.83 | 1.01 | |
Pompa di carburante DCS230T A | ||||
219 | 168398-2 | 4.45 | 5.43 | |
Carburatore Eb5300Th | ||||
220 | 161517-9 | 51.84 | 63.24 | |
BOCCOLA | ||||
221 | 424623-4 | 0.83 | 1.01 | |
Tubo 5x55mm | ||||
222 | 422084-2 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
223 | 266326-2 | |||
Coperchio del carburatore | ||||
224 | 456401-4 | 1.20 | 1.46 | |
Linea d'olio 5-195 Eb5300Th | ||||
226 | 424901-2 | 1.67 | 2.04 | |
Guarnizione del filtro dell'aria Eb5300Th | ||||
227 | 424899-3 | 2.71 | 3.31 | |
Vite a brugola 5X20 | ||||
228 | 922232-8 | 0.98 | 1.20 | |
BOCCOLA | ||||
229 | 424623-4 | 0.83 | 1.01 | |
Vite a brugola 5X20 | ||||
230 | 922232-8 | 0.98 | 1.20 | |
Collettore di Aspirazione Eb5300Th | ||||
231 | 456997-5 | 6.38 | 7.78 | |
Valvola a Farfalla Eb5300Th | ||||
232 | 456998-3 | 0.83 | 1.01 | |
Rilievo di tensione | ||||
241 | 687682-1 | 0.83 | 1.01 | |
Vite a lamiera 4X14 Ga7020 A | ||||
242 | 266385-6 | 0.83 | 1.01 | |
Vite di bloccaggio | ||||
250 | 266795-7 | 2.48 | 3.03 | |
Nessuna informazione disponibile, non ordinabile | ||||
251 | 264065-8 | |||
Vite di regolazione Rbc230 A | ||||
252 | 266704-6 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
253 | 346491-4 | |||
Elemento snodato | ||||
254 | 325922-6 | 4.14 | 5.05 | |
Nessuna informazione disponibile, non ordinabile | ||||
255 | 413140-9 | |||
Seegering E-3 A | ||||
256 | 257964-1 | 2.02 | 2.46 | |
Rondella di tenuta per Wh14 | ||||
257 | 424444-4 | 2.36 | 2.88 | |
Molla di compressione 5-9mm | ||||
258 | 234183-6 | 2.84 | 3.46 | |
Guarnizione del Diaframma | ||||
261 | 442155-9 | 2.36 | 2.88 | |
Diaframma della pompa | ||||
262 | WJ00009599 | 3.96 | 4.83 | |
Casa della pompa Eb5300Th | ||||
263 | WJ00059242 | 13.82 | 16.86 | |
Guarnizione Ht2350/60D A | ||||
264 | 442183-4 | 2.02 | 2.46 | |
Diaframma | ||||
265 | 168620-7 | 13.82 | 16.86 | |
Coperchio Ea3201S A | ||||
266 | WJ00021158 | 2.10 | 2.56 | |
VITE C M4X35 | ||||
267 | WJ00096325 | 1.67 | 2.04 | |
Molla | ||||
268 | WJ00983160 | 1.67 | 2.04 | |
VITE C M4X35 | ||||
269 | WJ00096424 | 1.39 | 1.70 | |
Perno Dcs230T A | ||||
270 | WJ00014477 | 2.71 | 3.31 | |
Nessuna informazione disponibile, non ordinabile | ||||
271 | WJ00016648 | |||
Ago galleggiante | ||||
272 | WJ00008282 | 7.22 | 8.81 | |
Setaccio d'ingresso | ||||
273 | WJ00014070 | 1.67 | 2.04 | |
Nessuna informazione disponibile, non ordinabile | ||||
280 | 123986-2 | |||
Linea del gas completa Eb5300Th | ||||
281 | 135838-5 | 11.82 | 14.42 |
