Qui troverai tutte le parti e i disegni disponibili di “Makita EA5000P”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

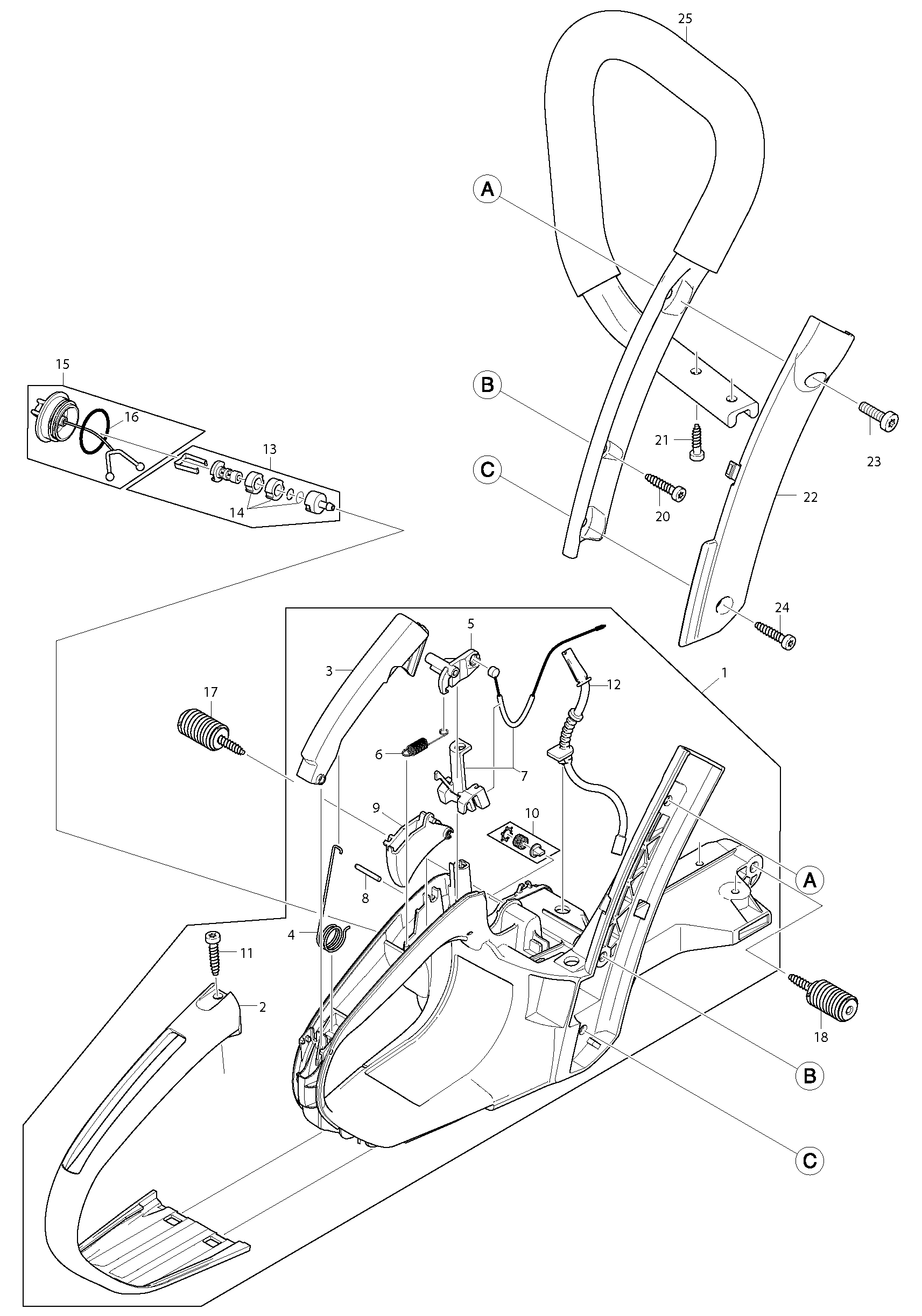

Disegni tecnici di Makita EA5000P
Elenco parti di Makita EA5000P
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Nessuna informazione disponibile, non ordinabile | ||||
001 | 181114680 | |||
Copertura del Manico | ||||
002 | 181117050 | 11.34 | 13.83 | |
Copertura del Manico | ||||
003 | 181117132 | 3.96 | 4.83 | |
Molla | ||||
004 | 181117031 | 2.02 | 2.46 | |
Bilancere | ||||
005 | 181117081 | 3.96 | 4.83 | |
Nessuna informazione disponibile, non ordinabile | ||||
006 | 181117110 | |||
Cavo del gas Dcs4600 A | ||||
007 | 010117050 | 15.60 | 19.03 | |
Nessuna informazione disponibile, non ordinabile | ||||
008 | 935930240 | |||
Manopola del gas | ||||
009 | 181117121 | 4.67 | 5.70 | |
Valvola di Aerazione compl. | ||||
010 | 957114061 | 7.22 | 8.81 | |
Nessuna informazione disponibile, non ordinabile | ||||
011 | 913455204 | |||
Tubo del Carburante | ||||
012 | 181114065 | 11.82 | 14.42 | |
Filtro | ||||
013 | 163499-1 | 7.22 | 8.81 | |
Set di filtri (10 pezzi) | ||||
014 | 010114020 | 33.35 | 40.69 | |
COPERCHIO DEL SERBATOIO ASSY EA3201S A | ||||
015 | 168823-3 | 2.71 | 3.31 | |
Nessuna informazione disponibile, non ordinabile | ||||
016 | 963229036 | |||
Molla di smorzamento | ||||
017 | 181114301 | 14.48 | 17.67 | |
Molla di smorzamento | ||||
018 | 181114301 | 14.48 | 17.67 | |
Nessuna informazione disponibile, non ordinabile | ||||
020 | 913455204 | |||
Non più disponibile, nessuna sostituzione | ||||
021 | 266478-9 | |||
Coperchio blu | ||||
022 | 181114652 | 12.80 | 15.62 | |
Vite Torx 6x20 | ||||
023 | 908006205 | 1.18 | 1.44 | |
Nessuna informazione disponibile, non ordinabile | ||||
024 | 913455204 | |||
Nessuna informazione disponibile, non ordinabile | ||||
025 | 181310250 | |||
Copertura Completa | ||||
026 | 181118241 | 30.69 | 37.44 | |
Manico del soffocamento | ||||
027 | 181118060 | 2.71 | 3.31 | |
Filtro dell'Aria in Nylon | ||||
028A | 181173090 | 17.38 | 21.20 | |
Filtro dell'aria 'non tessuto' | ||||
028B | 181173190 | 17.38 | 21.20 | |
Filtro dell'aria fine 'nylon' | ||||
028C | 181173240 | 14.48 | 17.67 | |
Morsetto del Filtro dell'Aria | ||||
029 | 181171050 | 2.84 | 3.46 | |
Cavo del gas Dcs4600 A | ||||
030 | 010117050 | 15.60 | 19.03 | |
Nessuna informazione disponibile, non ordinabile | ||||
031 | 908505555 | |||
Non più disponibile, nessuna sostituzione | ||||
034 | 266478-9 | |||
Casa inferiore blu | ||||
036 | 181131680 | 12.19 | 14.87 | |
Vite Metallica Ck M5x20mm | ||||
037 | 266472-1 | 0.98 | 1.20 | |
Collettore Completo | ||||
040 | 181171160 | 55.40 | 67.59 | |
Tubo di impulso | ||||
041 | 181131090 | 11.34 | 13.83 | |
Collettore Dcs4600 A | ||||
042 | 181131041 | 30.70 | 37.45 | |
Piastra di inserimento (neve) | ||||
043 | 181118160 | 13.83 | 16.87 | |
Anello conico Dcs4600 | ||||
044 | 181131070 | 2.48 | 3.03 | |
Non più disponibile, nessuna sostituzione | ||||
045 | 266478-9 | |||
Molla di contatto | ||||
046 | 181155060 | 4.45 | 5.43 | |
Piastra di regolazione | ||||
047 | 181155080 | 3.12 | 3.81 | |
Non più disponibile, nessuna sostituzione | ||||
048 | 266478-9 | |||
Flangia di serraggio VN-HK 85 | ||||
049 | 267821-5 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
050 | 980114928 | |||
Set di filtri per neve | ||||
051 | 957173250 | 13.83 | 16.87 | |
Prefiltro | ||||
052 | 181173250 | 2.36 | 2.88 | |
SCUDO TERMICO | ||||
057 | 181174062 | 2.02 | 2.46 | |
Guarnizione di scarico | ||||
058 | 181174050 | 2.36 | 2.88 | |
Nessuna informazione disponibile, non ordinabile | ||||
059 | 266476-3 | |||
Piastra di Protezione | ||||
060 | 181174091 | 5.98 | 7.30 | |
Vite M5 x 10 | ||||
061 | 909005105 | 0.83 | 1.01 | |
Vite Metallica Ck M5x20mm | ||||
062 | 266472-1 | 0.98 | 1.20 | |
Nessuna informazione disponibile, non ordinabile | ||||
063 | 346413-4 | |||
Cilindro cpl 45mm | ||||
065 | 181130217 | 248.31 | 302.94 | |
Pistone 45mm | ||||
066 | 181132064 | 92.95 | 113.40 | |
Anello del pistone 45mm | ||||
067 | 181132080 | 17.38 | 21.20 | |
Fermo pistone | ||||
068 | 181132090 | 7.22 | 8.81 | |
MOLLA DI RITENZIONE OSC 18 | ||||
069 | 181132050 | 0.98 | 1.20 | |
Buffer di impatto | ||||
070 | 424173-9 | 1.18 | 1.44 | |
VITE TORX M5X23 A | ||||
072 | 266473-9 | 0.98 | 1.20 | |
Molla di smorzamento | ||||
073 | 181114401 | 12.22 | 14.91 | |
Nessuna informazione disponibile, non ordinabile | ||||
074 | 181131132 | |||
Albero Motore | ||||
075 | 181120102 | 118.43 | 144.48 | |
Gabbia ad aghi K10x13x12,5 | ||||
076 | 962210103 | 12.22 | 14.91 | |
Cuscinetto a sfere 6202C3 A | ||||
077 | 211483-1 | 5.71 | 6.97 | |
Cuscinetto a sfere 6202 C3 | ||||
078 | 960123159 | 28.02 | 34.18 | |
Anello di tenuta 12/20x4,5 | ||||
079 | 962900156 | 5.71 | 6.97 | |
Nessuna informazione disponibile, non ordinabile | ||||
080 | 181111655 | |||
Carter lato K blu | ||||
081 | 181111642 | 118.43 | 144.48 | |
Guarnizione | ||||
082 | 181111061 | 3.54 | 4.32 | |
Non più disponibile, nessuna sostituzione | ||||
083 | 168508-1 | |||
Anello O per tappo del serbatoio | ||||
084 | 963225030 | 1.46 | 1.78 | |
Clip del cavo | ||||
085 | 181118050 | 2.71 | 3.31 | |
Vite Torx 6x20 | ||||
086 | 908006205 | 1.18 | 1.44 | |
Vite Metallica Ck M5x20mm | ||||
087 | 266472-1 | 0.98 | 1.20 | |
Nessuna informazione disponibile, non ordinabile | ||||
088 | 181111230 | |||
Spina elastica 3x16 | ||||
089 | 936430160 | 0.98 | 1.20 | |
Nessuna informazione disponibile, non ordinabile | ||||
090 | 181111230 | |||
Vite Metallica Ck M5x20mm | ||||
091 | 266472-1 | 0.98 | 1.20 | |
Nessuna informazione disponibile, non ordinabile | ||||
092 | 266476-3 | |||
Catturatore di catena Dcs4600 A | ||||
093 | 181111051 | 3.97 | 4.84 | |
Vite Torx 6x20 | ||||
094 | 908006205 | 1.18 | 1.44 | |
Vite spinotto 8x20,5 | ||||
095 | 905808210 | 4.45 | 5.43 | |
Paraurti del palo | ||||
096 | 181250011 | 12.22 | 14.91 | |
Vite Metallica Ck M5x20mm | ||||
097 | 266472-1 | 0.98 | 1.20 | |
Nessuna informazione disponibile, non ordinabile | ||||
098 | 010245030 | |||
Nessuna informazione disponibile, non ordinabile | ||||
099 | 962900065 | |||
Tendicatena | ||||
100 | 181213300 | 33.36 | 40.70 | |
Nessuna informazione disponibile, non ordinabile | ||||
101 | 181213230 | |||
Nessuna informazione disponibile, non ordinabile | ||||
102 | 181213240 | |||
Nessuna informazione disponibile, non ordinabile | ||||
103 | 181213250 | |||
Nessuna informazione disponibile, non ordinabile | ||||
104 | 181213270 | |||
Nessuna informazione disponibile, non ordinabile | ||||
105 | 181213260 | |||
Anello O 7x2 | ||||
106 | 963207020 | 0.83 | 1.01 | |
Vite m5x12 | ||||
107 | 908705125 | 1.02 | 1.24 | |
Scarico | ||||
108 | 181174301 | 184.34 | 224.89 | |
Arrestatore di scintille | ||||
109 | 181174470 | 14.59 | 17.80 | |
Vite Torx M5X9 Pc-6114 A | ||||
110 | 266474-7 | 0.83 | 1.01 | |
Manicotto del cavo | ||||
112 | 181131140 | 3.54 | 4.32 | |
Etichetta Makita | ||||
117 | 980115758 | 5.09 | 6.21 | |
Flangia di serraggio VN-HK 85 | ||||
122 | 267821-5 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
128 | 181143212 | |||
Cavo di accensione | ||||
129 | 181147050 | 5.71 | 6.97 | |
REVET E8100 A | ||||
130 | 451462-9 | 0.83 | 1.01 | |
Cavo di isolamento 6X0,5X1000MM P | ||||
131 | 970502120 | 6.38 | 7.78 | |
Nessuna informazione disponibile, non ordinabile | ||||
132 | 957604260 | |||
CANDELA A | ||||
133 | 168517-0 | 5.06 | 6.17 | |
Vite Metallica Ck M5x20mm | ||||
134 | 266472-1 | 0.98 | 1.20 | |
Nessuna informazione disponibile, non ordinabile | ||||
135 | 264022-6 | |||
Rondella 8mm EA3201S A | ||||
136 | 267822-3 | 0.83 | 1.01 | |
Pompa olio completa | ||||
140 | 181245251 | 36.05 | 43.98 | |
Nessuna informazione disponibile, non ordinabile | ||||
143 | 181245120 | |||
Cavo di terra "acciaio" | ||||
144 | 970311580 | 4.45 | 5.43 | |
Linea olio Cpl completa Dcs4600 A | ||||
145 | 181245300 | 9.24 | 11.27 | |
Molla compressione | ||||
146 | 231975-4 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
147 | 001245020 | |||
Manico del soffocamento | ||||
148 | 181155070 | 3.54 | 4.32 | |
Vite m5x12 | ||||
149 | 908705125 | 1.02 | 1.24 | |
Trasmissione della pompa dell'olio Dcs4600 A | ||||
150 | 185245400 | 12.22 | 14.91 | |
Rondella 12 | ||||
151 | 267389-1 | 1.67 | 2.04 | |
ACCOPPIAMENTO | ||||
152 | 168510-4 | 37.68 | 45.97 | |
Molla della frizione | ||||
153 | 181184010 | 2.02 | 2.46 | |
Piastra di limite RTSC/DTSC/ETSC | ||||
154 | 181224090 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
155 | 181213011 | |||
Tamburo della frizione DCS4600 A | ||||
156 | 144765-5 | 33.36 | 40.70 | |
Cuscinetto ad aghi 10/14X12 A | ||||
157 | 212082-2 | 2.36 | 2.88 | |
Pignone 325" Z=7 | ||||
158 | 181224040 | 13.83 | 16.87 | |
Pignone 3/8 Z=7 | ||||
158 | 026224010 | 12.22 | 14.91 | |
Rivetto 29mm EA4300F A | ||||
159 | 267820-7 | 2.70 | 3.29 | |
Anello di bloccaggio E-8 EA4300F A | ||||
160 | 259045-7 | 0.83 | 1.01 | |
Anello di bloccaggio 4mm A | ||||
161 | 927304000 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
162 | 181213100 | |||
Nessuna informazione disponibile, non ordinabile | ||||
163 | 181213023 | |||
Leva di blocco | ||||
164 | 181213170 | 12.80 | 15.62 | |
Spugna | ||||
165 | 181213371 | 4.45 | 5.43 | |
Nessuna informazione disponibile, non ordinabile | ||||
167 | 181213161 | |||
Etichetta "avvertimento" | ||||
168 | 810449-4 | 2.84 | 3.46 | |
Piastra distanziatrice | ||||
169 | 181213310 | 2.36 | 2.88 | |
Nessuna informazione disponibile, non ordinabile | ||||
170 | 181213320 | |||
Vite Metallica Ck M5x20mm | ||||
171 | 266472-1 | 0.98 | 1.20 | |
Piastra in Schiuma-Polvere | ||||
174 | 181213400 | 2.48 | 3.03 | |
Piastra di guida catena blu | ||||
175 | 957213600 | 22.09 | 26.95 | |
Nessuna informazione disponibile, non ordinabile | ||||
176 | 923208004 | |||
Trasportatore di trucioli | ||||
177 | 957213220 | 5.98 | 7.30 | |
Piastra di copertura | ||||
178 | 181213191 | 7.22 | 8.81 | |
Vite Allen 5x12 | ||||
179 | 908105126 | 0.98 | 1.20 | |
Nessuna informazione disponibile, non ordinabile | ||||
182 | 181160670 | |||
Cappuccio di avviamento blu | ||||
183 | 181112660 | 33.35 | 40.69 | |
Piastra di guidaggio dell'aria | ||||
184 | 181118120 | 5.71 | 6.97 | |
MANICO DI AVVIAMENTO EK8100 A | ||||
185 | 452458-3 | 3.44 | 4.20 | |
Vite Metallica Ck M5x20mm | ||||
186 | 266607-4 | 0.83 | 1.01 | |
Molla di richiamo EK8100 A | ||||
187 | 140587-1 | 15.65 | 19.09 | |
Nessuna informazione disponibile, non ordinabile | ||||
188 | 181162020 | |||
Nessuna informazione disponibile, non ordinabile | ||||
189 | 181163080 | |||
Piastra di azionamento | ||||
190 | 181163090 | 5.06 | 6.17 | |
Vite PC-6114 A | ||||
191 | 266616-3 | 2.38 | 2.90 | |
Corda di avviamento 3.5x100mtr | ||||
192 | 985000155 | 76.04 | 92.77 | |
Cordino di avviamento 3.5mmx110cm | ||||
192 | 181164020 | 2.02 | 2.46 | |
Volano Easystart A | ||||
194 | 143331-5 | 38.72 | 47.24 | |
Nessuna informazione disponibile, non ordinabile | ||||
195 | 195166100 | |||
Carburatore | ||||
200 | 181153301 | 99.33 | 121.18 | |
Coperchio della pompa | ||||
202 | 181153030 | 24.16 | 29.48 | |
Vite Tbv Dcs64/7901 | ||||
203 | 038153360 | 2.02 | 2.46 | |
Coperchio del diaframma | ||||
204 | 181153040 | 6.38 | 7.78 | |
Vite Pm45 | ||||
205 | 001153020 | 2.02 | 2.46 | |
Set di guarnizioni del diaframma | ||||
206 | 181153020 | 21.08 | 25.72 | |
Molla di richiamo EK8100 A | ||||
207 | 140587-1 | 15.65 | 19.09 | |
Gomma del diaframma della pompa | ||||
207 | 181153060 | 9.24 | 11.27 | |
Palla Dcs6401 | ||||
208 | 038153210 | 2.71 | 3.31 | |
Vite di arresto statica | ||||
209 | 181153070 | 6.41 | 7.82 | |
Setaccio Dcs34/69/7301 A | ||||
210 | 036153040 | 2.84 | 3.46 | |
Kit di riparazione del gas | ||||
211 | 957153090 | 26.09 | 31.83 | |
Kit di riparazione per strozzatore | ||||
212 | 957153080 | 26.55 | 32.39 | |
Set pezzi di direzione carb | ||||
213 | 957153070 | 14.48 | 17.67 | |
Molla Ps460-5000 | ||||
214 | 028153480 | 2.71 | 3.31 | |
Vite di arresto statica L | ||||
215 | 181153180 | 10.50 | 12.81 | |
Vite di arresto statica H | ||||
216 | 181153190 | 11.84 | 14.44 | |
Rondella | ||||
217 | 181153220 | 2.71 | 3.31 | |
Molla | ||||
224 | 181153110 | 2.71 | 3.31 | |
Molla | ||||
225 | 181153160 | 3.12 | 3.81 | |
Copertura | ||||
226 | 181153210 | 2.36 | 2.88 | |
Clip di sostegno Dcs4630/5030 A | ||||
230 | 038155013 | 1.39 | 1.70 | |
Guarnizione PS5105C A | ||||
231 | 965402996 | 2.02 | 2.46 | |
Non più disponibile, nessuna sostituzione | ||||
510 | 958045651 | |||
Non più disponibile, nessuna sostituzione | ||||
513 | 958099664 | |||
Nessuna informazione disponibile, non ordinabile | ||||
514 | 558093000 | |||
Nessuna informazione disponibile, non ordinabile | ||||
515 | 558093010 | |||
Nessuna informazione disponibile, non ordinabile | ||||
518 | 952020640 | |||
Nessuna informazione disponibile, non ordinabile | ||||
521 | 941719131 | |||
Torx sleutel T27 | ||||
522 | 782025-3 | 4.00 | 4.88 | |
Schroevendraaier carburateur | ||||
523 | 783012-5 | 3.00 | 3.66 | |
Nessuna informazione disponibile, non ordinabile | ||||
524 | 950004002 | |||
Koelrib schraper | ||||
525 | 944500795 | 4.00 | 4.88 |
