Qui troverai tutte le parti e i disegni disponibili di “Makita EA3601F”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

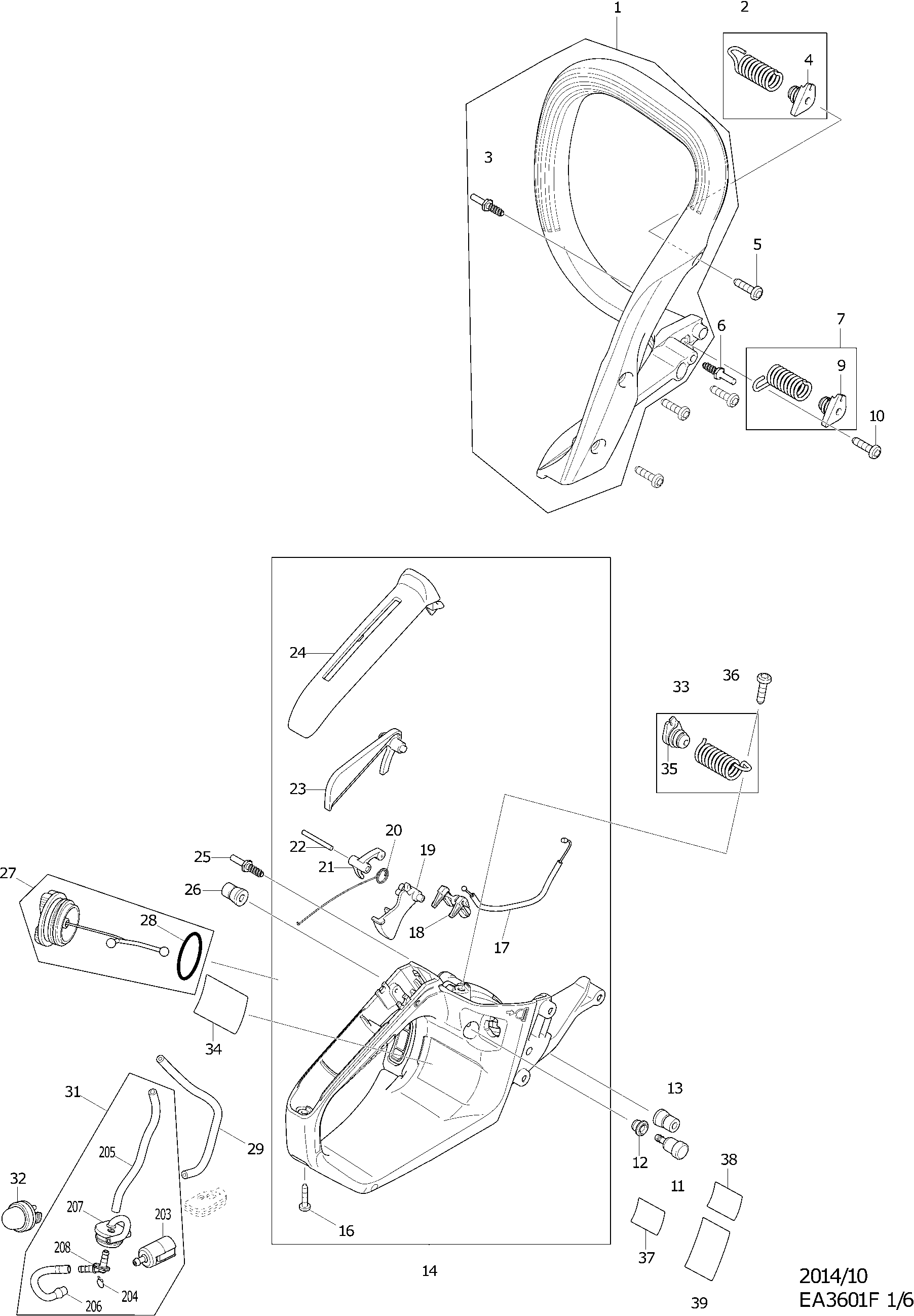

Disegni tecnici di Makita EA3601F
Elenco parti di Makita EA3601F
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Maniglia TSC 55 | ||||
| 001 | 142225-1 | 9.24 | 11.27 | |
| Molla di smorzamento | ||||
| 002 | 142226-9 | 1.18 | 1.44 | |
| Spinotto | ||||
| 003 | 326339-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | 454506-4 | |||
| Vite filettata 5x20mm | ||||
| 005 | 266856-3 | 0.83 | 1.01 | |
| Spinotto | ||||
| 006 | 326339-6 | 0.83 | 1.01 | |
| Molla di smorzamento F | ||||
| 007 | 142227-7 | 1.18 | 1.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 454506-4 | |||
| Vite filettata 5x20mm | ||||
| 010 | 266856-3 | 0.83 | 1.01 | |
| Valvola di sfiato | ||||
| 011 | 168396-6 | 5.06 | 6.17 | |
| BOCCOLA | ||||
| 012 | 424576-7 | 2.02 | 2.46 | |
| Fermaglio | ||||
| 013 | 424577-5 | 0.83 | 1.01 | |
| Maniglia destra | ||||
| 014 | 126345-9 | 23.06 | 28.13 | |
| Parker 4X18Mm Ps352 | ||||
| 016 | 266858-9 | 0.83 | 1.01 | |
| Cavo dell'acceleratore | ||||
| 017 | 168812-8 | 3.12 | 3.81 | |
| Supporto del cavo dell'acceleratore | ||||
| 018 | 454501-4 | 0.83 | 1.01 | |
| Comando gas | ||||
| 019 | 454499-5 | 0.98 | 1.20 | |
| Contramolla | ||||
| 020 | 233606-1 | 0.83 | 1.01 | |
| Tenditore del cavo | ||||
| 021 | 454500-6 | 0.83 | 1.01 | |
| Perno 3mm | ||||
| 022 | 268187-6 | 0.83 | 1.01 | |
| Leva di arresto | ||||
| 023 | 454502-2 | 1.18 | 1.44 | |
| Copertura del Manico | ||||
| 024 | 454503-0 | 2.02 | 2.46 | |
| Spinotto | ||||
| 025 | 326339-6 | 0.83 | 1.01 | |
| Fermaglio | ||||
| 026 | 424577-5 | 0.83 | 1.01 | |
| COPERCHIO DEL SERBATOIO ASSY EA3201S A | ||||
| 027 | 168823-3 | 2.71 | 3.31 | |
| O-Ring 29,5mm A | ||||
| 028 | 213831-0 | 0.83 | 1.01 | |
| Tubo | ||||
| 029 | 422116-5 | 2.02 | 2.46 | |
| Anello di tenuta | ||||
| 030 | 424573-3 | 2.02 | 2.46 | |
| Linea di carburante | ||||
| 031 | 126347-5 | 15.60 | 19.03 | |
| Pompa di carburante DCS230T A | ||||
| 032 | 168398-2 | 4.45 | 5.43 | |
| Molla di smorzamento | ||||
| 033 | 142226-9 | 1.18 | 1.44 | |
| Targhetta Ea3601f | ||||
| 034 | 814S96-7 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 035 | 454506-4 | |||
| Vite filettata 5x20mm | ||||
| 036 | 266856-3 | 0.83 | 1.01 | |
| etichetta indicativa "111db" | ||||
| 038 | 805U48-1 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 039 | 801Y91-2 | |||
| Cappuccio del filtro | ||||
| 040 | 142239-0 | 2.36 | 2.88 | |
| Spillo in Gomma 4 | ||||
| 040A | 263002-9 | 0.83 | 1.01 | |
| Parker 4X18Mm Ps352 | ||||
| 041 | 266858-9 | 0.83 | 1.01 | |
| Coperchio del cilindro | ||||
| 042 | 126344-1 | 7.22 | 8.81 | |
| Cablaggio Ea3600F | ||||
| 043 | 632A97-3 | 2.36 | 2.88 | |
| Cavo di terra Ea3600F | ||||
| 044 | 632A98-1 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 045 | 454532-3 | |||
| Filter Assy EA3601F * | ||||
| 046 | 126370-0 | 11.15 | 13.60 | |
| Cappuccio del pulsante | ||||
| 046A | 454537-3 | 0.83 | 1.01 | |
| Molla a Balia | ||||
| 047 | 346704-3 | 0.83 | 1.01 | |
| Molla a Balia | ||||
| 048 | 346705-1 | 0.83 | 1.01 | |
| Vite filettata Ck 4x15mm | ||||
| 049 | 266860-2 | 0.83 | 1.01 | |
| Vite filettata 4x22mm | ||||
| 050 | 266861-0 | 0.83 | 1.01 | |
| AMMORTIZZATORE | ||||
| 051 | 424582-2 | 0.83 | 1.01 | |
| Leva del cambio | ||||
| 052 | 454533-1 | 1.67 | 2.04 | |
| AMMORTIZZATORE | ||||
| 053 | 424582-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 054 | 168819-4 | |||
| Supporto | ||||
| 055 | 454531-5 | 1.18 | 1.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 056 | 266848-2 | |||
| Piastra Intermedia | ||||
| 057 | 454488-0 | 1.67 | 2.04 | |
| Anello interno TID 18 | ||||
| 058 | 332074-6 | 0.83 | 1.01 | |
| Pezzo di ingresso | ||||
| 059 | 424571-7 | 8.21 | 10.02 | |
| Anello interno TID 18 | ||||
| 060 | 332075-4 | 0.83 | 1.01 | |
| Distanziale | ||||
| 061 | 326304-5 | 0.83 | 1.01 | |
| Guarnizione di scarico | ||||
| 062 | 413164-5 | 0.83 | 1.01 | |
| Scarico | ||||
| 063 | 126342-5 | 10.50 | 12.81 | |
| Setaccio di scappamento | ||||
| 065 | 352023-7 | 0.83 | 1.01 | |
| parker 4x8mm | ||||
| 066 | 266796-5 | 0.83 | 1.01 | |
| Vite metallica M5x20mm Ps352 | ||||
| 067 | 266851-3 | 0.83 | 1.01 | |
| Vite metallica M5x20mm | ||||
| 068 | 266850-5 | 0.83 | 1.01 | |
| Vite a esagono incassato M5x16mm | ||||
| 069 | 266849-0 | 0.83 | 1.01 | |
| Cappuccio antipolvere | ||||
| 070 | 346691-6 | 0.98 | 1.20 | |
| Vite Met. M4x8mm | ||||
| 071 | 266936-5 | 0.83 | 1.01 | |
| Vite metrica M5x12mm | ||||
| 080 | 266859-7 | 0.83 | 1.01 | |
| Vite metallica M5x20mm | ||||
| 081 | 266847-4 | 0.83 | 1.01 | |
| Cilindro completo | ||||
| 082 | 142223-5 | 72.45 | 88.39 | |
| Candela di accensione Bpmr8Y | ||||
| 083 | 649500-1 | 15.65 | 19.09 | |
| Anello del pistone | ||||
| 084 | 257365-3 | 3.96 | 4.83 | |
| PISTONE | ||||
| 085 | 319023-0 | 17.38 | 21.20 | |
| Spinotto del pistone | ||||
| 086 | 268331-5 | 2.71 | 3.31 | |
| Cuscinetto a rullini 1011 | ||||
| 087 | 212127-6 | 2.71 | 3.31 | |
| Rivetto | ||||
| 088 | 346698-2 | 0.98 | 1.20 | |
| Anello di bloccaggio | ||||
| 089 | 234307-4 | 0.83 | 1.01 | |
| Albero a gomiti completo | ||||
| 090 | 142229-3 | 99.33 | 121.18 | |
| Guarnizione del piede | ||||
| 091 | 413163-7 | 1.18 | 1.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 092 | 266848-2 | |||
| BOCCOLA | ||||
| 093 | 424581-4 | 0.83 | 1.01 | |
| Bobina di accensione | ||||
| 094 | 126350-6 | 26.94 | 32.87 | |
| Cappuccio della candela | ||||
| 094A | 424580-6 | 1.67 | 2.04 | |
| STRISCIA | ||||
| 095 | 454520-0 | 1.67 | 2.04 | |
| Carter del manovella | ||||
| 096 | 142224-3 | 63.68 | 77.69 | |
| Anello di tenuta | ||||
| 096A | 213697-8 | 2.02 | 2.46 | |
| Vite esagonale M5x25mm | ||||
| 097 | 266852-1 | 0.83 | 1.01 | |
| Guarnizione | ||||
| 098 | 413165-3 | 0.98 | 1.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 099 | 126343-3 | |||
| Vite 3x8 | ||||
| 104 | 652066-2 | 0.83 | 1.01 | |
| Coperchio valvola | ||||
| 105 | 319022-2 | 12.19 | 14.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | 266848-2 | |||
| Vite in metallo M4x12mm | ||||
| 107 | 266846-6 | 0.83 | 1.01 | |
| Supporto | ||||
| 108 | 454489-8 | 0.98 | 1.20 | |
| Aspirazione dell'aria | ||||
| 109 | 424572-5 | 8.21 | 10.02 | |
| Vite 3x8 | ||||
| 110 | 652066-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 126343-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 116 | 266854-7 | |||
| Molla di pressione 6mm EA3201S/DUC355 | ||||
| 117 | 234207-8 | 0.83 | 1.01 | |
| Testa di aspirazione DUC355/EA3201S A | ||||
| 118 | 452666-6 | 0.83 | 1.01 | |
| Paraurti del palo | ||||
| 120 | 346695-8 | 2.71 | 3.31 | |
| Vite Met. M5x16mm | ||||
| 121 | 266857-1 | 0.83 | 1.01 | |
| Piastra di guida | ||||
| 122 | 346694-0 | 1.18 | 1.44 | |
| Valvola di aerazione | ||||
| 123 | 421298-0 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 124 | 266854-7 | |||
| Catturacatena | ||||
| 125 | 346722-1 | 1.18 | 1.44 | |
| Vite filettata 5x20mm | ||||
| 126 | 266856-3 | 0.83 | 1.01 | |
| Coperchio della pompa | ||||
| 127 | 454509-8 | 1.39 | 1.70 | |
| Vite in metallo M4x12mm | ||||
| 128 | 266846-6 | 0.83 | 1.01 | |
| Anello 10 | ||||
| 129 | 267047-9 | 0.83 | 1.01 | |
| Ruota a vite senza fine DUC353 | ||||
| 130 | 221427-3 | 3.29 | 4.01 | |
| Cuscinetto a rullini 1013 | ||||
| 131 | 212129-2 | 2.84 | 3.46 | |
| Tamburo della frizione | ||||
| 132 | 165725-4 | 9.24 | 11.27 | |
| PIASTRA POSTERIORE | ||||
| 133 | 346693-2 | 0.83 | 1.01 | |
| Assemblaggio di accoppiamento | ||||
| 134 | 126348-3 | 7.22 | 8.81 | |
| Molla frizione 8mm | ||||
| 134A | 231883-9 | 0.83 | 1.01 | |
| Tubo dell'olio | ||||
| 138 | 424579-1 | 0.83 | 1.01 | |
| Pompa dell'olio completa | ||||
| 139 | 142156-4 | 15.60 | 19.03 | |
| Vite in metallo M4x12mm | ||||
| 140 | 266846-6 | 0.83 | 1.01 | |
| Tubo dell'olio | ||||
| 141 | 126349-1 | 1.67 | 2.04 | |
| Copricatena | ||||
| 142 | 126372-6 | 33.36 | 40.70 | |
| Vite filettata 4x12mm | ||||
| 143 | 266855-5 | 0.83 | 1.01 | |
| Cappuccio di protezione della molla | ||||
| 144 | 454515-3 | 2.71 | 3.31 | |
| Molla di torsione 6mm | ||||
| 145 | 233607-9 | 0.83 | 1.01 | |
| Braccio di sollevamento | ||||
| 146 | 346702-7 | 0.83 | 1.01 | |
| Peso PS 300 EQ | ||||
| 147 | 313265-8 | 2.36 | 2.88 | |
| Piastra di guida | ||||
| 148 | 346699-0 | 1.67 | 2.04 | |
| Vite auto-filettante Ct 3x8 | ||||
| 149 | 266166-8 | 0.83 | 1.01 | |
| Ingranaggio 14 | ||||
| 150 | 227496-2 | 3.96 | 4.83 | |
| Spillo di regolazione | ||||
| 151 | 326310-0 | 0.98 | 1.20 | |
| Vite di regolazione | ||||
| 152 | 326312-6 | 1.18 | 1.44 | |
| Molla a Compressione 7mm | ||||
| 154 | 234304-0 | 0.83 | 1.01 | |
| Leva di serraggio | ||||
| 155 | 142234-0 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 156 | 142119-0 | |||
| Vite filettata 4x12mm | ||||
| 157 | 266855-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 158 | 454511-1 | |||
| Cappuccio di copertura STM 1800 | ||||
| 159 | 454519-5 | 1.39 | 1.70 | |
| Toggle di rilascio rapido | ||||
| 160 | 142235-8 | 5.71 | 6.97 | |
| Ruota di tensione | ||||
| 161 | 142288-7 | 2.68 | 3.27 | |
| Anello O 7 | ||||
| 161A | 213011-8 | 0.83 | 1.01 | |
| CAPPUCCIO PROTETTIVO | ||||
| 170 | 142228-5 | 3.96 | 4.83 | |
| Etichetta di avvertimento | ||||
| 170A | 802E03-8 | 2.71 | 3.31 | |
| Vite Met. M5x16mm | ||||
| 171 | 266857-1 | 0.83 | 1.01 | |
| Supporto | ||||
| 172 | 346697-4 | 0.83 | 1.01 | |
| Supporto | ||||
| 173 | 346697-4 | 0.83 | 1.01 | |
| Vite Met. M5x16mm | ||||
| 174 | 266857-1 | 0.83 | 1.01 | |
| Vite filettata 5x20mm | ||||
| 175 | 266856-3 | 0.83 | 1.01 | |
| Etichetta Ea3601f | ||||
| 176 | 801Y96-2 | 2.71 | 3.31 | |
| Montaggio dell'avviamento | ||||
| 177 | 126351-4 | 24.16 | 29.48 | |
| Maniglia dell'avviamento | ||||
| 178 | 454522-6 | 3.12 | 3.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 179 | 142237-4 | |||
| Molla di avviamento | ||||
| 180 | SG00000020 | 5.71 | 6.97 | |
| Corda di avviamento | ||||
| 181 | SG00000025 | 0.98 | 1.20 | |
| Ruota di Avviamento | ||||
| 182 | 454523-4 | 3.12 | 3.81 | |
| Molla di smorzamento | ||||
| 183 | SG00000023 | 2.02 | 2.46 | |
| Ruota di Arresto | ||||
| 184 | 454524-2 | 2.02 | 2.46 | |
| Vite Ps350/420 | ||||
| 185 | 195160010 | 0.98 | 1.20 | |
| VENTOLA DI SMISTAMENTO | ||||
| 186 | 142213-8 | 3.54 | 4.32 | |
| Dado Flangia M8 | ||||
| 187 | 264094-1 | 0.83 | 1.01 | |
| Roto Magneto Comp. | ||||
| 188 | 142236-6 | 12.22 | 14.91 | |
| Vite a brugola M5x12mm | ||||
| 189 | 266866-0 | 3.12 | 3.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 190 | 346703-5 | |||
| Molla di torsione 15mm | ||||
| 191 | 233609-5 | 3.12 | 3.81 | |
| Vite filettata 5x20mm | ||||
| 192 | 266856-3 | 0.83 | 1.01 | |
| Piastra di guida aria | ||||
| 193 | 454493-7 | 1.39 | 1.70 | |
| Vite filettata 4x12mm | ||||
| 194 | 266855-5 | 0.83 | 1.01 | |
| Fermaglio | ||||
| 195 | 424574-1 | 2.71 | 3.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 196 | 168508-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 197 | 266854-7 | |||
| Custodia del motore | ||||
| 198 | 135660-0 | 28.02 | 34.18 | |
| Molla di pressione 6 Ea3201S A | ||||
| 199 | 234210-9 | 0.83 | 1.01 | |
| Guida Ea3200S A | ||||
| 200 | 313212-9 | 0.83 | 1.01 | |
| Vite filettata 5x20mm | ||||
| 201 | 266856-3 | 0.83 | 1.01 | |
| Anello O 25mm | ||||
| 202 | 213355-6 | 2.02 | 2.46 | |
| Filtro del carburante | ||||
| 203 | 163518-3 | 3.12 | 3.81 | |
| Morsetto per tubo IAS 3 | ||||
| 204 | 282020-8 | 0.83 | 1.01 | |
| Linea di carburante | ||||
| 205 | 422113-1 | 4.45 | 5.43 | |
| Linea di carburante | ||||
| 206 | 422114-9 | 1.20 | 1.46 | |
| BOCCOLA | ||||
| 207 | 424575-9 | 9.24 | 11.27 | |
| Connettore del tubo | ||||
| 208 | 454508-0 | 0.83 | 1.01 | |
| Piastra di guida | ||||
| 209 | 424595-3 | 1.18 | 1.44 | |
| Piastra di strozzamento | ||||
| 210 | 454496-1 | 0.83 | 1.01 | |
| Molla a Balia | ||||
| 211 | 232284-4 | 0.83 | 1.01 | |
| Molla di serraggio | ||||
| 212 | 346696-6 | 0.83 | 1.01 | |
| Vite del carburatore | ||||
| 215 | ZJ00000063 | 1.39 | 1.70 | |
| Vite del carburatore | ||||
| 216 | ZJ00000014 | 1.00 | 1.22 | |
| Coperchio della pompa | ||||
| 217 | ZJ00000055 | 5.70 | 6.95 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 218 | ZJ00000058 | |||
| Guarnizione della pompa | ||||
| 219 | ZJ00000011 | 1.39 | 1.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 220 | ZJ00000006 | |||
| VITE C M4X35 | ||||
| 221 | ZJ00000009 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 222 | ZJ00000008 | |||
| Molla | ||||
| 223 | ZJ00000010 | 1.20 | 1.46 | |
| Valvola di aspirazione | ||||
| 224 | ZJ00000007 | 9.24 | 11.27 | |
| Leva del collettore | ||||
| 225 | ZJ00000048 | 3.44 | 4.20 | |
| Schermo Ps352 A | ||||
| 226 | ZJ00000003 | 1.20 | 1.46 | |
| Diaframma della pompa | ||||
| 227 | ZJ00000029 | 4.45 | 5.43 | |
| Guarnizione della pompa | ||||
| 228 | ZJ00000016 | 1.39 | 1.70 | |
| Coperchio della pompa | ||||
| 229 | ZJ00000056 | 9.26 | 11.30 | |
| Vite del coperchio della pompa | ||||
| 230 | ZJ00000020 | 1.00 | 1.22 | |
| Vite di regolazione del carburante | ||||
| 231 | ZJ00000051 | 8.27 | 10.09 | |
| Vite di regolazione al minimo | ||||
| 232 | ZJ00000050 | 8.27 | 10.09 | |
| Pistone "Carb" | ||||
| 233 | ZJ00000074 | 2.71 | 3.31 | |
| Anello O | ||||
| 234 | ZJ00000054 | 3.88 | 4.73 | |
| Molla "carb" | ||||
| 235 | ZJ00000073 | 7.21 | 8.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 236 | ZJ00000062 | |||
| Vite di regolazione "gas" | ||||
| 237 | ZJ00000061 | 5.09 | 6.21 | |
| Molla per vite di regolazione | ||||
| 238 | ZJ00000068 | 1.39 | 1.70 | |
| Kit di aspirazione dell'aria | ||||
| 239 | ZJ00000075 | 19.29 | 23.53 | |
| Guarnizione/ set diaframma | ||||
| 240 | ZJ00000076 | 11.82 | 14.42 | |
