Qui troverai tutte le parti e i disegni disponibili di “Makita DVC867LZX4”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

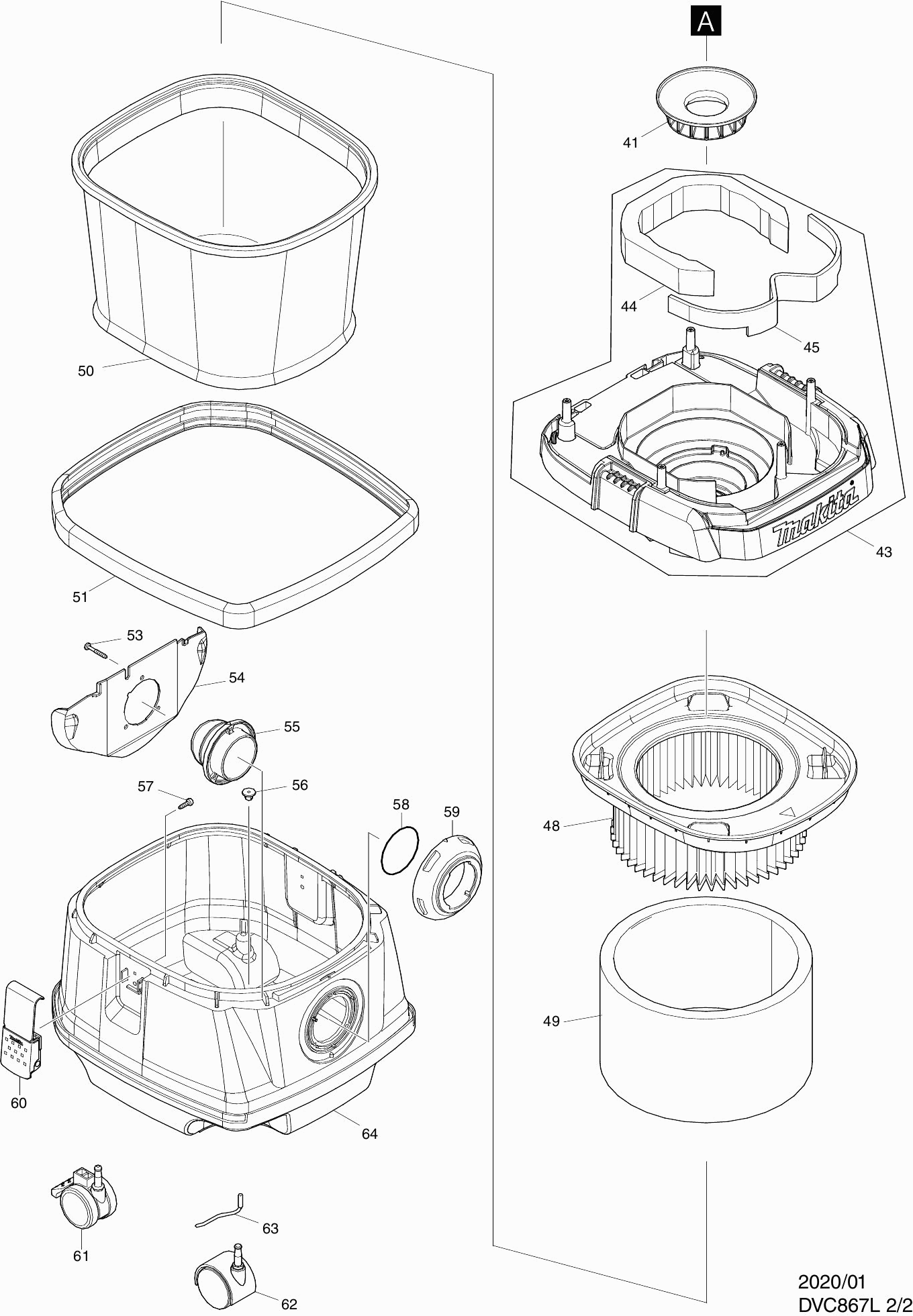

Disegni tecnici di Makita DVC867LZX4
Elenco parti di Makita DVC867LZX4
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio della batteria Dvc862 A | ||||
| 001 | 144486-9 | 11.00 | 13.42 | |
| Etichetta di avvertimento | ||||
| 001C10 | 891977-8 | 2.40 | 2.93 | |
| Targhetta DVC867L | ||||
| 002 | 857B49-1 | 3.60 | 4.39 | |
| Maniglia | ||||
| 003 | 455734-4 | 9.60 | 11.71 | |
| Pulsante di commutazione DVC156L A | ||||
| 004 | 459262-1 | 4.80 | 5.86 | |
| Molla di compressione 32mm | ||||
| 005 | 234273-5 | 1.00 | 1.22 | |
| Vite autofilettante 4x65mm | ||||
| 006 | 266340-8 | 1.00 | 1.22 | |
| Coperchio completo Dvc864L | ||||
| 007 | 144973-8 | 28.60 | 34.89 | |
| Penna di gomma 6 | ||||
| 008 | 263005-3 | 1.00 | 1.22 | |
| Scudo di smorzamento | ||||
| 009 | 424688-6 | 3.60 | 4.39 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 010 | 265B67-9 | 1.00 | 1.22 | |
| SUPPORTO DELL'INTERRUTTORE | ||||
| 011 | 451343-7 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 686023-8 | |||
| Interruttore 1703.4801 Dvc864L | ||||
| 013 | 651098-6 | 14.30 | 17.45 | |
| Anello di blocco E12 | ||||
| 014 | 961062-2 | 1.00 | 1.22 | |
| Circuito Led DVC157L | ||||
| 015 | 620D40-2 | 13.20 | 16.10 | |
| Sottocontroller DVC157L | ||||
| 016 | 620D39-7 | 8.40 | 10.25 | |
| Anello di arresto E-7 | ||||
| 017 | 961013-5 | 1.00 | 1.22 | |
| Base dell'interruttore DVC157L | ||||
| 018 | 140T97-8 | 9.60 | 11.71 | |
| Etichetta di indicazione DVC156L | ||||
| 018C10 | 812D41-6 | 2.40 | 2.93 | |
| Anello O 14 | ||||
| 019 | 213176-6 | 1.00 | 1.22 | |
| Leva del cambio | ||||
| 020 | 455733-6 | 2.40 | 2.93 | |
| Anello O 9 | ||||
| 021 | 213054-0 | 1.00 | 1.22 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 022 | 451344-5 | 1.00 | 1.22 | |
| Gancio del coperchio della batteria | ||||
| 023 | 455728-9 | 2.40 | 2.93 | |
| Molla di compressione 7 | ||||
| 024 | 231240-1 | 1.00 | 1.22 | |
| Unità di connessione (3 contatti) | ||||
| 025 | 644808-8 | 3.60 | 4.39 | |
| PIASTRA DI BASE CPL USA | ||||
| 026 | 455729-7 | 6.00 | 7.32 | |
| Controller DVC157L | ||||
| 027 | 620D20-8 | 139.70 | 170.43 | |
| Interruttore | ||||
| 029 | 651910-0 | 6.00 | 7.32 | |
| Connessione del motore | ||||
| 030 | 686039-3 | 1.00 | 1.22 | |
| Etichetta numero di serie DVC867L | ||||
| 031 | 857B56-4 | 2.40 | 2.93 | |
| Coperchio DVC265 | ||||
| 032 | 140G18-2 | 3.60 | 4.39 | |
| Anello O 16 | ||||
| 032C10 | 213218-6 | 1.20 | 1.46 | |
| Etichetta cappuccio DVC265 | ||||
| 032C20 | 818F57-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 033 | 252268-6 | |||
| Piastra separatrice DVC157L | ||||
| 034 | 412581-6 | 16.50 | 20.13 | |
| Rondella 8 | ||||
| 035 | 253752-4 | 1.00 | 1.22 | |
| Ventola 104 | ||||
| 036 | 240178-9 | 6.00 | 7.32 | |
| Flangia Intermedia | ||||
| 037 | 313062-2 | 1.20 | 1.46 | |
| Anello di gomma 60mm | ||||
| 038 | 424685-2 | 2.40 | 2.93 | |
| Unità motore DVC157L | ||||
| 039 | 127653-1 | 59.40 | 72.47 | |
| Anello di gomma 120mm | ||||
| 040 | 424686-0 | 6.00 | 7.32 | |
| Anello di supporto DVC156L | ||||
| 041 | 422590-7 | 4.80 | 5.86 | |
| Filtro del blocco posteriore | ||||
| 042 | 424690-9 | 1.20 | 1.46 | |
| Tappo del serbatoio cpl | ||||
| 043 | 143175-3 | 28.60 | 34.89 | |
| Rondella di compensazione | ||||
| 044 | 424691-7 | 3.60 | 4.39 | |
| AMMORTIZZATORE | ||||
| 045 | 424689-4 | 1.20 | 1.46 | |
| HEPA FIJNSTOFFILTER STOFZUIGER | ||||
| 048 | 197166-6 | 44.00 | 53.68 | |
| DEMPER DVC861L | ||||
| 049 | 423398-2 | 7.00 | 8.54 | |
| LINNEN VOORFILTER STOFZUIGER | ||||
| 050 | 140253-0 | 14.00 | 17.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 051 | 422148-2 | |||
| Vite di taglio 4x28 | ||||
| 053 | 266257-5 | 1.00 | 1.22 | |
| Piastra di montaggio | ||||
| 054 | 419351-4 | 2.40 | 2.93 | |
| Supporto | ||||
| 055 | 419350-6 | 2.40 | 2.93 | |
| FERMAGLIO PER CAVO | ||||
| 056 | 421468-1 | 1.00 | 1.22 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 057 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 057 | 266385-6 | 0.83 | 1.01 | |
| O-ring 56 | ||||
| 058 | 213655-4 | 2.40 | 2.93 | |
| Adattatore di connessione del tubo | ||||
| 059 | 451348-7 | 4.80 | 5.86 | |
| GANCIO | ||||
| 060 | 168537-4 | 10.80 | 13.18 | |
| Ruota girevole con freno 50mm | ||||
| 061 | 168535-8 | 7.20 | 8.78 | |
| Ruota girevole 50mm | ||||
| 062 | 168434-4 | 6.00 | 7.32 | |
| Conduttore di terra | ||||
| 063 | 649150-2 | 3.60 | 4.39 | |
| CONTAINER DVC862 * | ||||
| 064 | 457623-9 | 22.00 | 26.84 | |
| Coperchio del ventilatore 104 | ||||
| 065 | 347171-5 | 4.80 | 5.86 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 066 | 265B67-9 | 1.00 | 1.22 | |
| Base del ventilatore | ||||
| 067 | 457486-3 | 6.00 | 7.32 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 068 | 265B67-9 | 1.00 | 1.22 | |
| Indotto | ||||
| 069 | 619431-8 | 14.30 | 17.45 | |
| Vite a testa cruciforme M3X6 | ||||
| 070 | 652069-6 | 1.00 | 1.22 | |
| Cablaggio | ||||
| 071 | 632J83-8 | 3.60 | 4.39 | |
| Set Carter del Motore | ||||
| 072 | 183F90-5 | 8.40 | 10.25 | |
| Set Carter del Motore | ||||
| 073 | 183F90-5 | 8.40 | 10.25 | |
| Campo DVC156L | ||||
| 074 | 629491-2 | 9.60 | 11.71 | |
| Controller B DVC157L | ||||
| 075 | 620D38-9 | 17.60 | 21.47 | |
| Parker Ck 2x6mm | ||||
| 076 | 266490-9 | 1.00 | 1.22 | |
| Controller sotto B DVC157L | ||||
| 077 | 620D41-0 | 30.80 | 37.58 | |
