Qui troverai tutte le parti e i disegni disponibili di “Makita DVC864L”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

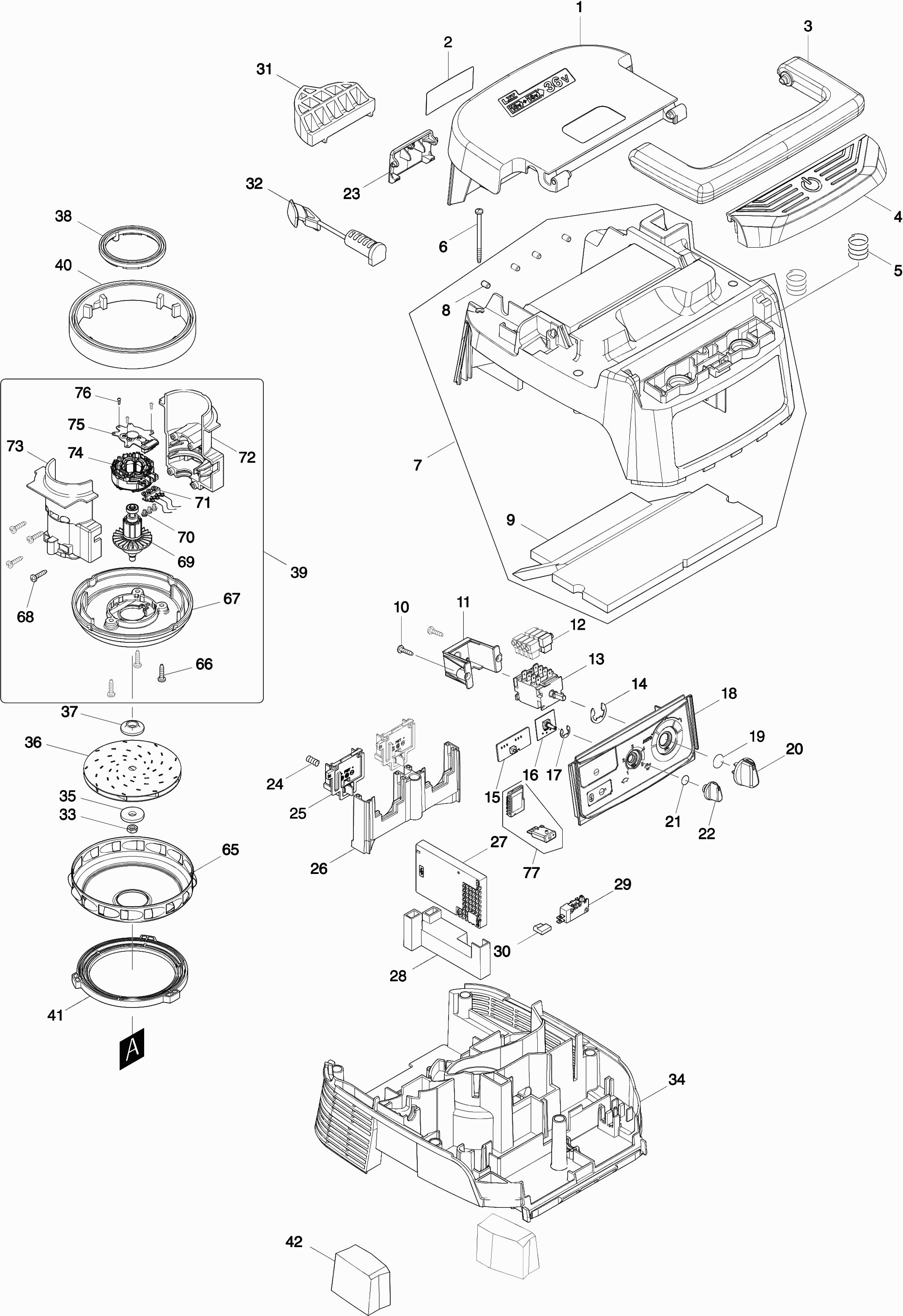

Disegni tecnici di Makita DVC864L
Elenco parti di Makita DVC864L
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio della batteria Dvc862 A | ||||
| 001 | 144486-9 | 11.84 | 14.44 | |
| Etichetta di avvertimento | ||||
| 001C10 | 891977-8 | 2.71 | 3.31 | |
| Targhetta Dvc864L | ||||
| 002 | 853U58-2 | 2.71 | 3.31 | |
| Maniglia | ||||
| 003 | 455734-4 | 9.26 | 11.30 | |
| Pulsante di commutazione DVC156L A | ||||
| 004 | 459262-1 | 3.80 | 4.64 | |
| Molla di compressione 32mm | ||||
| 005 | 234273-5 | 0.83 | 1.01 | |
| Vite autofilettante 4x65mm | ||||
| 006 | 266340-8 | 0.83 | 1.01 | |
| Coperchio completo Dvc864L | ||||
| 007 | 144973-8 | 27.90 | 34.04 | |
| Penna di gomma 6 | ||||
| 008 | 263005-3 | 0.83 | 1.01 | |
| Scudo di smorzamento | ||||
| 009 | 424688-6 | 3.11 | 3.79 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010 | 266326-2 | |||
| SUPPORTO DELL'INTERRUTTORE | ||||
| 011 | 451343-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 686023-8 | |||
| Interruttore 1703.4801 Dvc864L | ||||
| 013 | 651098-6 | 13.82 | 16.86 | |
| Anello di blocco E12 | ||||
| 014 | 961062-2 | 0.83 | 1.01 | |
| Circuito di luce | ||||
| 015 | 620649-6 | 12.22 | 14.91 | |
| Circuito di controllo della velocità | ||||
| 016 | 631922-9 | 8.59 | 10.48 | |
| Anello di arresto E-7 | ||||
| 017 | 961013-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 018 | 144770-2 | |||
| Anello O 14 | ||||
| 019 | 213176-6 | 0.83 | 1.01 | |
| Leva del cambio | ||||
| 020 | 455733-6 | 2.02 | 2.46 | |
| Anello O 9 | ||||
| 021 | 213054-0 | 0.83 | 1.01 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 022 | 451344-5 | 0.83 | 1.01 | |
| Gancio del coperchio della batteria | ||||
| 023 | 455728-9 | 2.02 | 2.46 | |
| Molla di compressione 7 | ||||
| 024 | 231240-1 | 0.83 | 1.01 | |
| Unità di connessione (3 contatti) | ||||
| 025 | 644808-8 | 3.54 | 4.32 | |
| PIASTRA DI BASE CPL USA | ||||
| 026 | 455729-7 | 5.09 | 6.21 | |
| Controller Dvc864L | ||||
| 027 | 620726-4 | 154.02 | 187.90 | |
| Base di controllo | ||||
| 028 | 457609-3 | 2.71 | 3.31 | |
| Interruttore | ||||
| 029 | 651910-0 | 5.71 | 6.97 | |
| Connessione del motore | ||||
| 030 | 686039-3 | 0.83 | 1.01 | |
| Distanziale | ||||
| 031 | 424981-8 | 2.71 | 3.31 | |
| Tappo | ||||
| 032 | 424980-0 | 1.39 | 1.70 | |
| Non più disponibile, nessuna sostituzione | ||||
| 033 | 931303-0 | |||
| Parete divisoria | ||||
| 034 | 455726-3 | 17.38 | 21.20 | |
| Rondella 8 | ||||
| 035 | 253752-4 | 0.83 | 1.01 | |
| Ventola 104 | ||||
| 036 | 240178-9 | 5.06 | 6.17 | |
| Flangia Intermedia | ||||
| 037 | 313062-2 | 1.18 | 1.44 | |
| Anello di gomma 60mm | ||||
| 038 | 424685-2 | 1.39 | 1.70 | |
| Motore cpl | ||||
| 039 | 123974-9 | 63.68 | 77.69 | |
| Anello di gomma 120mm | ||||
| 040 | 424686-0 | 5.06 | 6.17 | |
| Anello di supporto | ||||
| 041 | 424687-8 | 3.12 | 3.81 | |
| Filtro del blocco posteriore | ||||
| 042 | 424690-9 | 0.83 | 1.01 | |
| Tappo del serbatoio cpl | ||||
| 043 | 143175-3 | 28.02 | 34.18 | |
| Rondella di compensazione | ||||
| 044 | 424691-7 | 3.54 | 4.32 | |
| AMMORTIZZATORE | ||||
| 045 | 424689-4 | 1.00 | 1.22 | |
| HEPA fijnstoffilter stofzuiger | ||||
| 048 | 197166-6 | 56.00 | 68.32 | |
| Demper Dvc861L | ||||
| 049 | 423398-2 | 9.00 | 10.98 | |
| Linnen voorfilter stofzuiger | ||||
| 050 | 140253-0 | 18.00 | 21.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 051 | 422148-2 | |||
| Connettore di ingresso | ||||
| 052 | 424382-0 | 1.67 | 2.04 | |
| Vite di taglio 4x28 | ||||
| 053 | 266257-5 | 0.83 | 1.01 | |
| Piastra di montaggio | ||||
| 054 | 419351-4 | 2.02 | 2.46 | |
| Supporto | ||||
| 055 | 419350-6 | 2.02 | 2.46 | |
| FERMAGLIO PER CAVO | ||||
| 056 | 421468-1 | 0.83 | 1.01 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 057 | 266385-6 | 0.83 | 1.01 | |
| O-ring 56 | ||||
| 058 | 213655-4 | 1.67 | 2.04 | |
| Adattatore di connessione del tubo | ||||
| 059 | 451348-7 | 3.96 | 4.83 | |
| GANCIO | ||||
| 060 | 168537-4 | 10.50 | 12.81 | |
| Ruota girevole con freno 50mm | ||||
| 061 | 168535-8 | 5.71 | 6.97 | |
| Ruota girevole 50mm | ||||
| 062 | 168434-4 | 5.71 | 6.97 | |
| Conduttore di terra | ||||
| 063 | 649150-2 | 2.71 | 3.31 | |
| Container Dvc862 * | ||||
| 064 | 457623-9 | 21.79 | 26.58 | |
| Coperchio del ventilatore 104 | ||||
| 065 | 347171-5 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 066 | 266326-2 | |||
| Base del ventilatore | ||||
| 067 | 457486-3 | 5.06 | 6.17 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 068 | 266326-2 | |||
| Indotto | ||||
| 069 | 619431-8 | 13.82 | 16.86 | |
| Vite a testa cruciforme M3X6 | ||||
| 070 | 652069-6 | 0.83 | 1.01 | |
| Cablaggio | ||||
| 071 | 632J83-8 | 3.54 | 4.32 | |
| Set Carter del Motore | ||||
| 072 | 183F90-5 | 7.22 | 8.81 | |
| Set Carter del Motore | ||||
| 073 | 183F90-5 | 7.22 | 8.81 | |
| CAMPO | ||||
| 074 | 629256-2 | 10.50 | 12.81 | |
| Controller B | ||||
| 075 | 620648-8 | 15.60 | 19.03 | |
| Parker Ck 2x6mm | ||||
| 076 | 266490-9 | 0.83 | 1.01 | |
| Unità wireless Dvc864L | ||||
| 077 | 620755-7 | 87.86 | 107.19 | |
