Qui troverai tutte le parti e i disegni disponibili di “Makita DVC152L”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

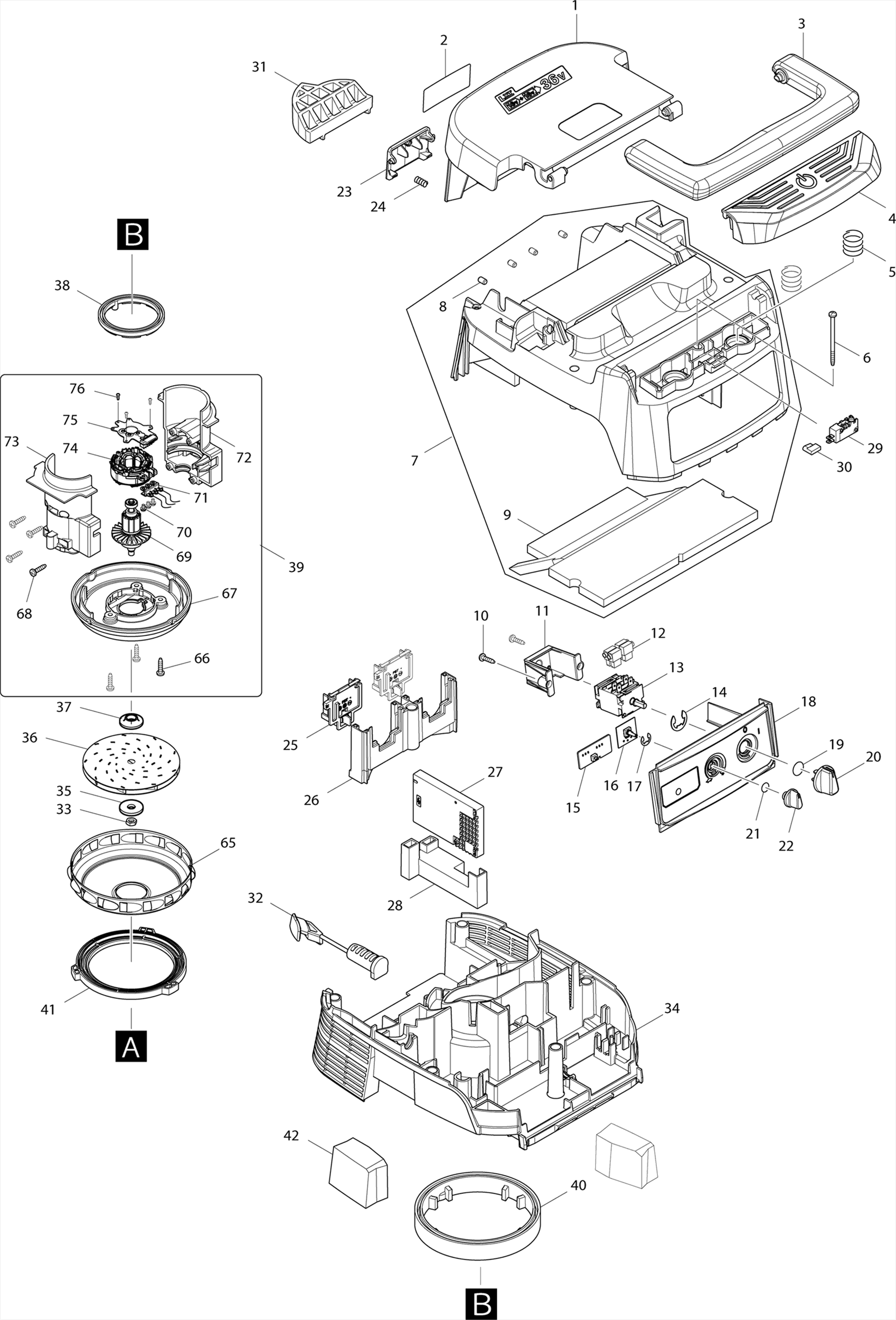

Disegni tecnici di Makita DVC152L
Elenco parti di Makita DVC152L
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| A01 | 122512-4 | |||
| STOFZUIGERSLANG 38X2500MM | ||||
| A02 | 195434-1 | 56.00 | 68.32 | |
| PLASTIC STOFZAK STOFZUIGER 45L | ||||
| A03 | 195432-5 | 7.00 | 8.54 | |
| Barra di estensione | ||||
| A04 | 192563-1 | 9.00 | 10.98 | |
| HANDGREEP ZUIGBUIS ALUMINIUM | ||||
| A05 | 192562-3 | 11.00 | 13.42 | |
| KIERZUIGMOND LANG IVOOR WIT | ||||
| A06 | 410306-2 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| A07 | 451350-0 | |||
| OPBERGBAK ACCESSOIRES STOFZUIGER | ||||
| A08 | 455732-8 | 11.00 | 13.42 | |
| Vite 4x20 | ||||
| A09 | 911138-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| C01 | 151449-8 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| C06 | 415962-3 | |||
| Parte base del connettore del tubo | ||||
| C10 | 417191-4 | 6.00 | 7.32 | |
| Etichetta di indicazione DVC156L | ||||
| C10 | 812D41-6 | 2.40 | 2.93 | |
| Etichetta di avvertimento | ||||
| C10 | 891977-8 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| C11 | 256241-8 | |||
| Vite autofilettante 4x6 | ||||
| C16 | 265871-4 | 1.00 | 1.22 | |
| Anello di transizione per parte del tubo | ||||
| C20 | 417306-3 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| C21 | 154427-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| C26 | 415965-7 | |||
| SLANGADAPTER 45/38MM [MACHINE] | ||||
| C30 | 417307-1 | 5.00 | 6.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| C31 | 415964-9 | |||
| Spazzola per 195551-7 | ||||
| C36 | 743328-0 | 3.60 | 4.39 | |
| Anello di serraggio per 417191-4 | ||||
| C40 | 417586-1 | 2.40 | 2.93 | |
| Striscia di gomma per 195551-7 | ||||
| C41 | 743327-2 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| E01 | 891978-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| F08 | 144408-9 | |||
| Ugello (a) | ||||
| F12 | 192236-6 | 5.00 | 6.10 | |
| STOFZUIGERSLANG 38X5000MM | ||||
| F20 | 195435-9 | 97.00 | 118.34 | |
| STOFZUIGERSLANG 28X5000MM | ||||
| F21 | 195436-7 | 67.00 | 81.74 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| F22 | 195437-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| F24 | 195544-4 | |||
| SLANGADAPTER 45/38MM [MACHINE] | ||||
| F25 | 195545-2 | 5.00 | 6.10 | |
| KOPPELADAPTER 35/25 RIBBED X38MM | ||||
| F26 | 195546-0 | 2.00 | 2.44 | |
| SLANGADAPTER 25/22MM [MACHINE] | ||||
| F27 | 195547-8 | 3.00 | 3.66 | |
| KOPPELADAPTER 38X25/22MM | ||||
| F28 | 195548-6 | 9.00 | 10.98 | |
| VLOERZUIGMOND HARDE VLOER | ||||
| F29 | 195549-4 | 12.00 | 14.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| F30 | 195550-9 | |||
| VLOERZUIGMOND HARDE VLOER | ||||
| F31 | 195551-7 | 18.00 | 21.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| F32 | 195552-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| F33 | 195553-3 | |||
| VLOEISTOFFILTER STOFZUIGER | ||||
| F34 | 195555-9 | 30.00 | 36.60 | |
| FLEECE STOFZAK 15L STOFZUIGER | ||||
| F35 | 195557-5 | 17.00 | 20.74 | |
| FLEECE STOFZAK 15L STOFZUIGER | ||||
| F35-1 | 195557-5 | 17.00 | 20.74 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| F36 | 195637-7 | |||
| ACCU BL1840B LXT 18 V 4,0AH | ||||
| F39-1 | 197265-4 | 63.00 | 76.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| F40-1 | 197267-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| F43-1 | 197273-5 | |||
| Non più disponibile, nessuna sostituzione | ||||
| F47 | 198184-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| F48 | 198533-8 | |||
| STOFZUIGERSLANG GLAD 28X5000MM | ||||
| F64 | 191G76-1 | 55.00 | 67.10 | |
| Cappuccio della batteria Dvc862 A | ||||
| 001 | 144486-9 | 11.00 | 13.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 855W57-2 | |||
| Maniglia | ||||
| 003 | 455734-4 | 9.60 | 11.71 | |
| Pulsante di commutazione DVC156L A | ||||
| 004 | 459262-1 | 4.80 | 5.86 | |
| Molla di compressione 32mm | ||||
| 005 | 234273-5 | 1.00 | 1.22 | |
| Vite autofilettante 4x65mm | ||||
| 006 | 266340-8 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 007 | 144409-7 | 22.00 | 26.84 | |
| Penna di gomma 6 | ||||
| 008 | 263005-3 | 1.00 | 1.22 | |
| Scudo di smorzamento | ||||
| 009 | 424688-6 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010 | 266326-2 | |||
| SUPPORTO DELL'INTERRUTTORE | ||||
| 011 | 451343-7 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 686023-8 | |||
| Interruttore | ||||
| 013 | 650622-2 | 8.40 | 10.25 | |
| Anello di blocco E12 | ||||
| 014 | 961062-2 | 1.00 | 1.22 | |
| Circuito di luce | ||||
| 015 | 620649-6 | 13.20 | 16.10 | |
| Circuito di controllo della velocità | ||||
| 016 | 631922-9 | 9.60 | 11.71 | |
| Anello di arresto E-7 | ||||
| 017 | 961013-5 | 1.00 | 1.22 | |
| Base dell'interruttore | ||||
| 018 | 144479-6 | 8.40 | 10.25 | |
| Anello O 14 | ||||
| 019 | 213176-6 | 1.00 | 1.22 | |
| Leva del cambio | ||||
| 020 | 455733-6 | 2.40 | 2.93 | |
| Anello O 9 | ||||
| 021 | 213054-0 | 1.00 | 1.22 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 022 | 451344-5 | 1.00 | 1.22 | |
| Gancio del coperchio della batteria | ||||
| 023 | 455728-9 | 2.40 | 2.93 | |
| Molla di compressione 7 | ||||
| 024 | 231240-1 | 1.00 | 1.22 | |
| Unità di connessione (3 contatti) | ||||
| 025 | 644808-8 | 3.60 | 4.39 | |
| PIASTRA DI BASE CPL USA | ||||
| 026 | 455729-7 | 6.00 | 7.32 | |
| Controller | ||||
| 027 | 620639-9 | 132.00 | 161.04 | |
| Base di controllo | ||||
| 028 | 457609-3 | 3.60 | 4.39 | |
| Interruttore | ||||
| 029 | 651910-0 | 6.00 | 7.32 | |
| Connessione del motore | ||||
| 030 | 686039-3 | 1.00 | 1.22 | |
| Distanziale | ||||
| 031 | 424981-8 | 3.60 | 4.39 | |
| Tappo | ||||
| 032 | 424980-0 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 033 | 252268-6 | |||
| Parete divisoria | ||||
| 034 | 455726-3 | 17.60 | 21.47 | |
| Rondella 8 | ||||
| 035 | 253752-4 | 1.00 | 1.22 | |
| Ventola 104 | ||||
| 036 | 240178-9 | 6.00 | 7.32 | |
| Flangia Intermedia | ||||
| 037 | 313062-2 | 1.20 | 1.46 | |
| Anello di gomma 60mm | ||||
| 038 | 424685-2 | 2.40 | 2.93 | |
| Motore cpl | ||||
| 039 | 123974-9 | 63.80 | 77.84 | |
| Anello di gomma 120mm | ||||
| 040 | 424686-0 | 6.00 | 7.32 | |
| Anello di supporto | ||||
| 041 | 424687-8 | 3.60 | 4.39 | |
| Filtro del blocco posteriore | ||||
| 042 | 424690-9 | 1.20 | 1.46 | |
| Tappo del serbatoio cpl | ||||
| 043 | 143175-3 | 28.60 | 34.89 | |
| Rondella di compensazione | ||||
| 044 | 424691-7 | 3.60 | 4.39 | |
| AMMORTIZZATORE | ||||
| 045 | 424689-4 | 1.20 | 1.46 | |
| GALLEGGIANTE | ||||
| 046 | 158166-1 | 4.80 | 5.86 | |
| Guarnizione in gomma | ||||
| 047 | 423365-7 | 1.20 | 1.46 | |
| Camera di galleggiamento | ||||
| 048 | 419725-9 | 4.80 | 5.86 | |
| Non più disponibile, nessuna sostituzione | ||||
| 049 | 266374-1 | |||
| STOFFILTER STOFZUIGER | ||||
| 050 | 140248-3 | 11.00 | 13.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 051 | 422148-2 | |||
| Connettore di ingresso | ||||
| 052 | 424382-0 | 2.40 | 2.93 | |
| Vite di taglio 4x28 | ||||
| 053 | 266257-5 | 1.00 | 1.22 | |
| Piastra di montaggio | ||||
| 054 | 419351-4 | 2.40 | 2.93 | |
| Supporto | ||||
| 055 | 419350-6 | 2.40 | 2.93 | |
| FERMAGLIO PER CAVO | ||||
| 056 | 421468-1 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 057 | 266192-7 | |||
| O-ring 56 | ||||
| 058 | 213655-4 | 2.40 | 2.93 | |
| Adattatore di connessione del tubo | ||||
| 059 | 451348-7 | 4.80 | 5.86 | |
| GANCIO | ||||
| 060 | 168537-4 | 10.80 | 13.18 | |
| Ruota girevole con freno 50mm | ||||
| 061 | 168535-8 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 061-1 | 162C28-5 | |||
| Ruota girevole 50mm | ||||
| 062 | 168434-4 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 062-1 | 162C27-7 | |||
| Conduttore di terra | ||||
| 063 | 649150-2 | 3.60 | 4.39 | |
| Montaggio del serbatoio DVC150L | ||||
| 064 | 191B56-7 | 105.60 | 128.83 | |
| Coperchio del ventilatore 104 | ||||
| 065 | 347171-5 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 066 | 266326-2 | |||
| Base del ventilatore | ||||
| 067 | 457486-3 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 068 | 266326-2 | |||
| Indotto | ||||
| 069 | 619431-8 | 14.30 | 17.45 | |
| Indotto | ||||
| 069-1 | 619431-8 | 14.30 | 17.45 | |
| Vite a testa cruciforme M3X6 | ||||
| 070 | 652069-6 | 1.00 | 1.22 | |
| Cablaggio | ||||
| 071 | 632J83-8 | 3.60 | 4.39 | |
| Set Carter del Motore | ||||
| 072 | 183F90-5 | 8.40 | 10.25 | |
| Set Carter del Motore | ||||
| 073 | 183F90-5 | 8.40 | 10.25 | |
| CAMPO | ||||
| 074 | 629256-2 | 10.80 | 13.18 | |
| Controller B | ||||
| 075 | 620648-8 | 16.50 | 20.13 | |
| Parker Ck 2x6mm | ||||
| 076 | 266490-9 | 1.00 | 1.22 | |
