Qui troverai tutte le parti e i disegni disponibili di “Makita DVC150L”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

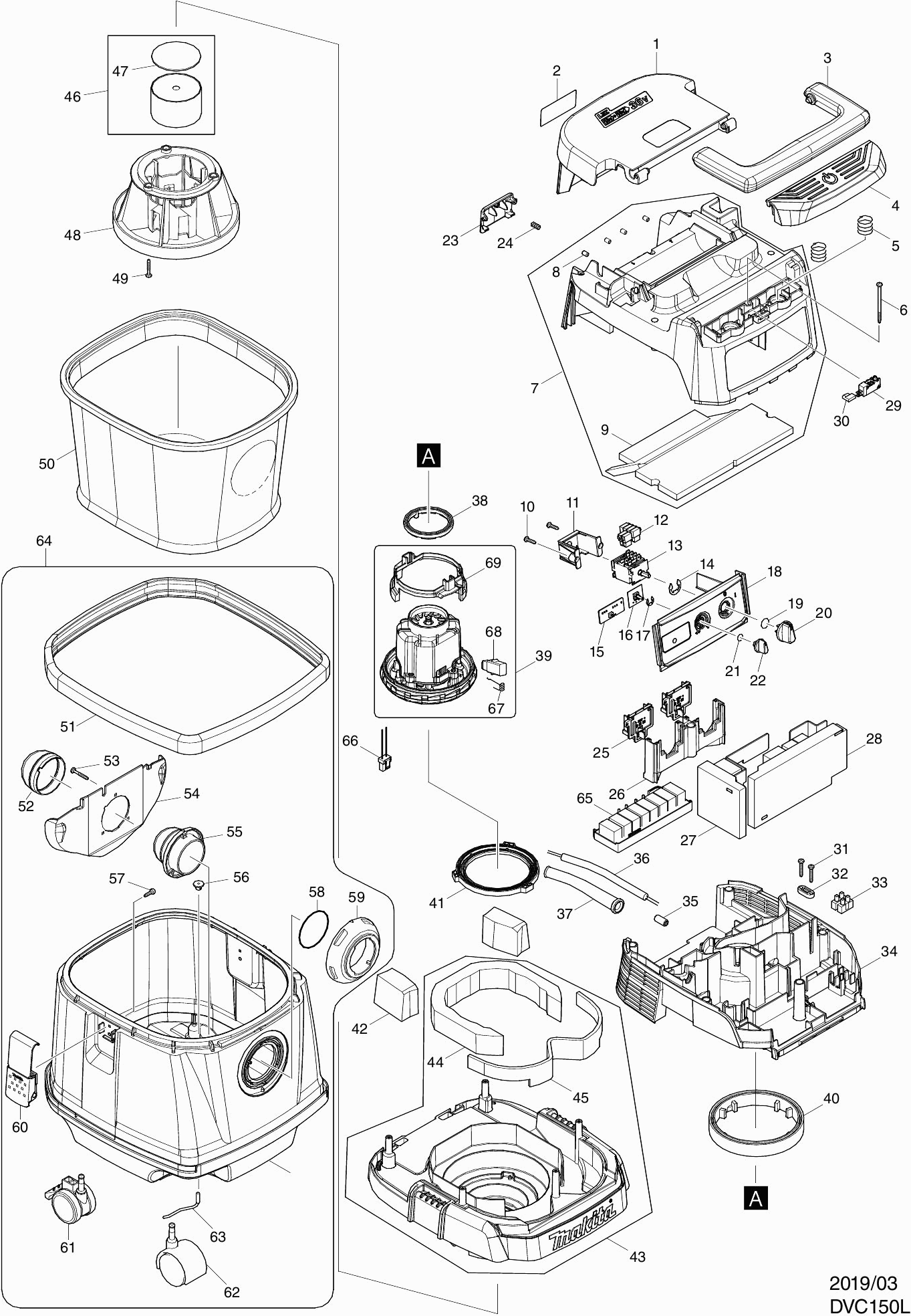

Disegni tecnici di Makita DVC150L
Elenco parti di Makita DVC150L
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio della batteria Dvc862 A | ||||
| 001 | 144486-9 | 11.00 | 13.42 | |
| Etichetta di avvertimento | ||||
| 001C10 | 891977-8 | 2.40 | 2.93 | |
| Targa del nome DVC150L | ||||
| 002 | 855W31-0 | 3.60 | 4.39 | |
| Maniglia | ||||
| 003 | 455734-4 | 9.60 | 11.71 | |
| Pulsante di commutazione DVC156L A | ||||
| 004 | 459262-1 | 4.80 | 5.86 | |
| Molla di compressione 32mm | ||||
| 005 | 234273-5 | 1.00 | 1.22 | |
| Vite autofilettante 4x65mm | ||||
| 006 | 266340-8 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 007 | 143173-7 | 19.80 | 24.16 | |
| Penna di gomma 6 | ||||
| 008 | 263005-3 | 1.00 | 1.22 | |
| Scudo di smorzamento | ||||
| 009 | 424688-6 | 3.60 | 4.39 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 010 | 265B67-9 | 1.00 | 1.22 | |
| SUPPORTO DELL'INTERRUTTORE | ||||
| 011 | 451343-7 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 686023-8 | |||
| Interruttore | ||||
| 013 | 650745-6 | 11.00 | 13.42 | |
| Anello di blocco E12 | ||||
| 014 | 961062-2 | 1.00 | 1.22 | |
| Circuito di luce | ||||
| 015 | 620394-3 | 14.30 | 17.45 | |
| Circuito di controllo della velocità | ||||
| 016 | 631922-9 | 9.60 | 11.71 | |
| Anello di arresto E-7 | ||||
| 017 | 961013-5 | 1.00 | 1.22 | |
| Base dell'interruttore | ||||
| 018 | 143176-1 | 9.60 | 11.71 | |
| Etichetta di indicazione DVC150L | ||||
| 018C10 | 806G39-1 | 2.40 | 2.93 | |
| Anello O 14 | ||||
| 019 | 213176-6 | 1.00 | 1.22 | |
| Leva del cambio | ||||
| 020 | 455733-6 | 2.40 | 2.93 | |
| Anello O 9 | ||||
| 021 | 213054-0 | 1.00 | 1.22 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 022 | 451344-5 | 1.00 | 1.22 | |
| Gancio del coperchio della batteria | ||||
| 023 | 455728-9 | 2.40 | 2.93 | |
| Molla di compressione 7 | ||||
| 024 | 231240-1 | 1.00 | 1.22 | |
| Unità di connessione (3 contatti) | ||||
| 025 | 644808-8 | 3.60 | 4.39 | |
| PIASTRA DI BASE CPL USA | ||||
| 026 | 455729-7 | 6.00 | 7.32 | |
| Controller B | ||||
| 027 | 620406-2 | 155.10 | 189.22 | |
| Controller A | ||||
| 028 | 620392-7 | 177.10 | 216.06 | |
| Interruttore | ||||
| 029 | 651910-0 | 6.00 | 7.32 | |
| Connessione del motore | ||||
| 030 | 686039-3 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 031 | 266374-1 | |||
| Staffa di serraggio | ||||
| 032 | 687053-2 | 1.00 | 1.22 | |
| Blocco terminale | ||||
| 033 | 654561-8 | 3.60 | 4.39 | |
| Parete divisoria | ||||
| 034 | 455726-3 | 17.60 | 21.47 | |
| Filtro di linea | ||||
| 035 | 688163-8 | 1.20 | 1.46 | |
| Cavo di prolunga DC | ||||
| 036 | 666899-9 | 4.80 | 5.86 | |
| Passacavo | ||||
| 037 | 682584-6 | 2.40 | 2.93 | |
| Anello di gomma 60mm | ||||
| 038 | 424685-2 | 2.40 | 2.93 | |
| Motore 2x18v | ||||
| 039 | 629156-6 | 83.60 | 101.99 | |
| Anello di gomma 120mm | ||||
| 040 | 424686-0 | 6.00 | 7.32 | |
| Anello di supporto | ||||
| 041 | 424687-8 | 3.60 | 4.39 | |
| Filtro del blocco posteriore | ||||
| 042 | 424690-9 | 1.20 | 1.46 | |
| Tappo del serbatoio cpl | ||||
| 043 | 143175-3 | 28.60 | 34.89 | |
| Rondella di compensazione | ||||
| 044 | 424691-7 | 3.60 | 4.39 | |
| AMMORTIZZATORE | ||||
| 045 | 424689-4 | 1.20 | 1.46 | |
| GALLEGGIANTE | ||||
| 046 | 158166-1 | 4.80 | 5.86 | |
| Guarnizione in gomma | ||||
| 047 | 423365-7 | 1.20 | 1.46 | |
| Camera di galleggiamento | ||||
| 048 | 419725-9 | 4.80 | 5.86 | |
| Non più disponibile, nessuna sostituzione | ||||
| 049 | 266374-1 | |||
| STOFFILTER STOFZUIGER | ||||
| 050 | 140248-3 | 11.00 | 13.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 051 | 422148-2 | |||
| Connettore di ingresso | ||||
| 052 | 424382-0 | 2.40 | 2.93 | |
| Vite di taglio 4x28 | ||||
| 053 | 266257-5 | 1.00 | 1.22 | |
| Piastra di montaggio | ||||
| 054 | 419351-4 | 2.40 | 2.93 | |
| Supporto | ||||
| 055 | 419350-6 | 2.40 | 2.93 | |
| FERMAGLIO PER CAVO | ||||
| 056 | 421468-1 | 1.00 | 1.22 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 057 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 057 | 266385-6 | 0.83 | 1.01 | |
| O-ring 56 | ||||
| 058 | 213655-4 | 2.40 | 2.93 | |
| Adattatore di connessione del tubo | ||||
| 059 | 451348-7 | 4.80 | 5.86 | |
| GANCIO | ||||
| 060 | 168537-4 | 10.80 | 13.18 | |
| Ruota girevole con freno 50mm | ||||
| 061 | 168535-8 | 7.20 | 8.78 | |
| Ruota girevole 50mm | ||||
| 062 | 168434-4 | 6.00 | 7.32 | |
| Conduttore di terra | ||||
| 063 | 649150-2 | 3.60 | 4.39 | |
| Montaggio del serbatoio DVC150L | ||||
| 064 | 191B56-7 | 105.60 | 128.83 | |
| Unità di controllo | ||||
| 065 | 620502-6 | 106.70 | 130.17 | |
| Cablaggio | ||||
| 066 | 632F97-3 | 13.20 | 16.10 | |
| Molla della spazzola di carbonio | ||||
| 067 | DM46312612 | 1.20 | 1.46 | |
| Set di spazzole in carbonio Cb-353 | ||||
| 068 | 197208-6 | 23.10 | 28.18 | |
| Portaspazzole di Carbone | ||||
| 069 | DM46714602 | 8.40 | 10.25 | |
