Qui troverai tutte le parti e i disegni disponibili di “Makita DUX18”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

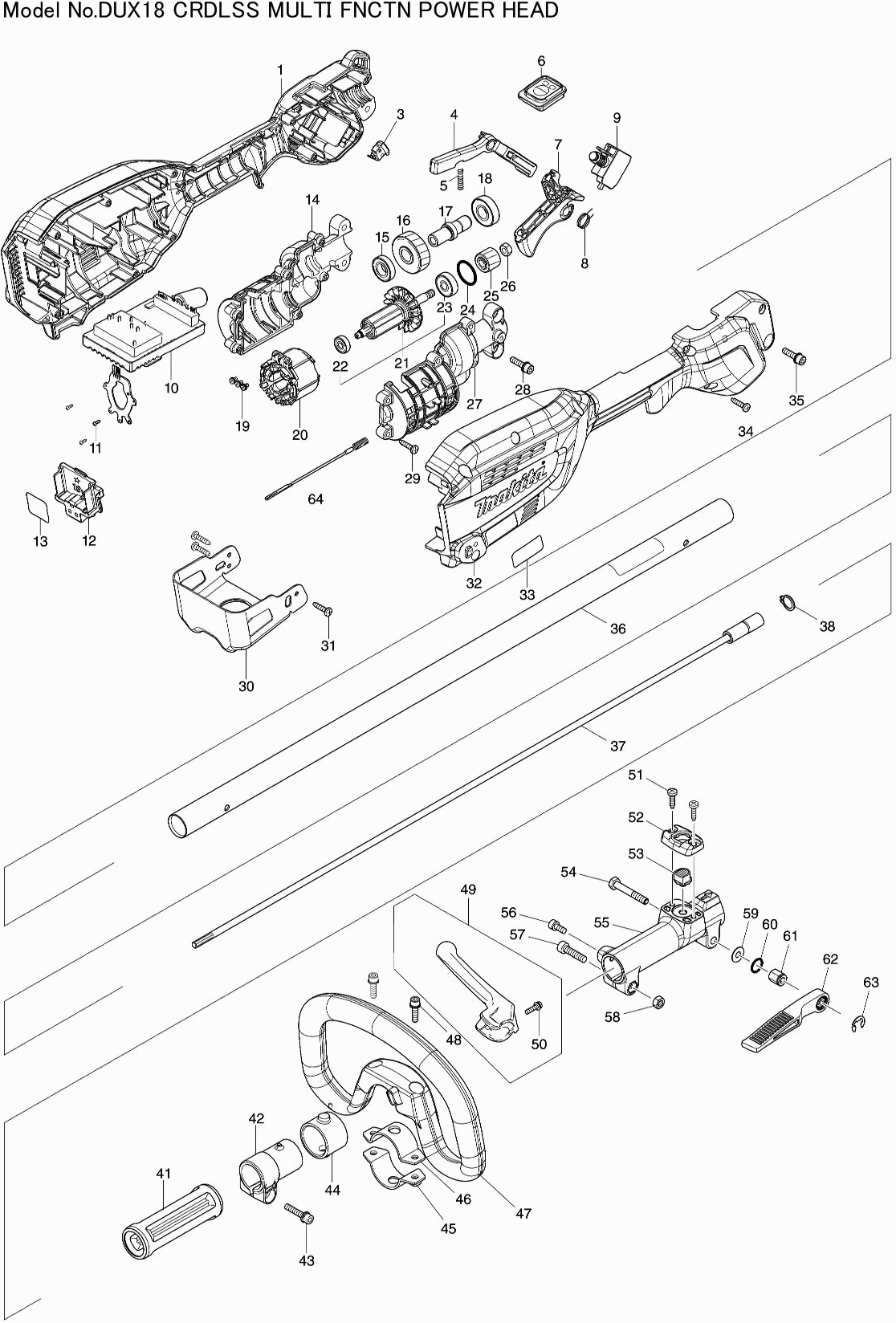

Disegni tecnici di Makita DUX18
Elenco parti di Makita DUX18
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Set di impugnature DUX18 | ||||
| 001 | 183R81-8 | 15.76 | 19.23 | |
| Penna di gomma 6 | ||||
| 001C10 | 263005-3 | 1.00 | 1.22 | |
| Dado Esagonale M5 | ||||
| 001C20 | 931202-6 | 1.00 | 1.22 | |
| Interruttore | ||||
| 003 | 632G61-0 | 9.60 | 11.71 | |
| Pulsante di interruttore DUR192L | ||||
| 004 | 412863-6 | 1.20 | 1.46 | |
| Molla di compressione 4 | ||||
| 005 | 233101-1 | 1.00 | 1.22 | |
| Circuito di commutazione DUR192L | ||||
| 006 | 140W41-3 | 10.80 | 13.18 | |
| Etichetta dell'interruttore DUB363 | ||||
| 006C10 | 8007N9-0 | 2.40 | 2.93 | |
| Pulsante di commutazione DUR369N | ||||
| 007 | 459758-2 | 2.40 | 2.93 | |
| Molla di torsione 12 | ||||
| 008 | 233622-3 | 1.00 | 1.22 | |
| Interruttore DUR192L | ||||
| 009 | 651494-8 | 17.60 | 21.47 | |
| Controllore DUX18 | ||||
| 010 | 620D89-2 | 100.10 | 122.12 | |
| Parker Ck 2x6mm | ||||
| 011 | 266490-9 | 1.00 | 1.22 | |
| Unità di connessione (3 contatti) | ||||
| 012 | 644809-6 | 4.80 | 5.86 | |
| Etichetta numero di serie DUX18 | ||||
| 013 | 857X05-3 | 2.40 | 2.93 | |
| Set custodia motore DUX18 | ||||
| 014 | 183R80-0 | 4.80 | 5.86 | |
| Dado Esagonale M5 | ||||
| 014C10 | 931202-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6901ZZ DUX18 | ||||
| 015 | 210243-8 | 1.20 | 1.46 | |
| Ingranaggio 33 DUX18 | ||||
| 016 | 227848-7 | 3.60 | 4.39 | |
| Mozzo dell'Asse DUX18 | ||||
| 017 | 327719-9 | 3.60 | 4.39 | |
| Cuscinetto a sfere 6001ZZ DUX18 | ||||
| 018 | 210244-6 | 2.40 | 2.93 | |
| Vite a testa cruciforme M3X6 | ||||
| 019 | 652069-6 | 1.00 | 1.22 | |
| Campo | ||||
| 020 | 629A28-1 | 9.60 | 11.71 | |
| Indotto DUX18 | ||||
| 021 | 519654-7 | 18.70 | 22.81 | |
| Cuscinetto a sfera 625zz | ||||
| 022 | 211007-3 | 6.00 | 7.32 | |
| Cuscinetto a sfere 627Zz A | ||||
| 023 | 210050-9 | 1.20 | 1.46 | |
| Anello di tenuta 21 DUR192L | ||||
| 024 | 213843-3 | 1.00 | 1.22 | |
| Ingranaggio 16 DUX18 | ||||
| 025 | 227849-5 | 3.60 | 4.39 | |
| Dado esagonale 6x10 | ||||
| 026 | 252153-3 | 1.00 | 1.22 | |
| Set custodia motore DUX18 | ||||
| 027 | 183R80-0 | 4.80 | 5.86 | |
| Dado Esagonale M5 | ||||
| 027C10 | 931202-6 | 1.00 | 1.22 | |
| Vite a brugola M5X20 | ||||
| 028 | 922234-4 | 1.00 | 1.22 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 029 | 265B67-9 | 1.00 | 1.22 | |
| Porta batteria DUX18 | ||||
| 030 | 347765-6 | 3.60 | 4.39 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 031 | 265B67-9 | 1.00 | 1.22 | |
| Set di impugnature DUX18 | ||||
| 032 | 183R81-8 | 15.76 | 19.23 | |
| Penna di gomma 6 | ||||
| 032C10 | 263005-3 | 1.00 | 1.22 | |
| Dado Esagonale M5 | ||||
| 032C20 | 931202-6 | 1.00 | 1.22 | |
| Piastra di identificazione DUX18 | ||||
| 033 | 857W99-2 | 3.60 | 4.39 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 034 | 265B67-9 | 1.00 | 1.22 | |
| Vite a brugola M5X20 | ||||
| 035 | 922234-4 | 1.00 | 1.22 | |
| Acciaio B DUX18 | ||||
| 036 | 140X34-6 | 17.60 | 21.47 | |
| Etichetta di avvertimento DUX18 | ||||
| 036C10 | 8029L8-6 | 2.40 | 2.93 | |
| Albero interno | ||||
| 037 | 141238-9 | 16.50 | 20.13 | |
| Rondella di bloccaggio S-12 | ||||
| 038 | 961052-5 | 1.00 | 1.22 | |
| Distanziatore | ||||
| 041 | 451601-1 | 2.40 | 2.93 | |
| Portatubo Dux60 | ||||
| 042 | 457269-1 | 2.40 | 2.93 | |
| Vite a farfalla M5x25mm | ||||
| 043 | 922244-1 | 1.20 | 1.46 | |
| Ammortizzatore Dux60 | ||||
| 044 | 424942-8 | 1.20 | 1.46 | |
| Staffa di serraggio 35, Inferiore | ||||
| 045 | 347114-7 | 1.20 | 1.46 | |
| Staffa di serraggio 35, Superiore | ||||
| 046 | 347113-9 | 1.20 | 1.46 | |
| Maniglia a staffa Dux60 | ||||
| 047 | 457772-2 | 11.00 | 13.42 | |
| Penna di gomma 6 | ||||
| 047C10 | 263005-3 | 1.00 | 1.22 | |
| Vite a brugola M5X20 | ||||
| 048 | 922234-4 | 1.00 | 1.22 | |
| Leva Completa Dux60 | ||||
| 049 | 144315-6 | 3.60 | 4.39 | |
| Vite 4x16 A | ||||
| 050 | 911526-6 | 1.00 | 1.22 | |
| Vite autofilettante Ct 4x16 | ||||
| 051 | 266034-5 | 1.00 | 1.22 | |
| Coperchio per pulsante di sblocco | ||||
| 052 | 452840-6 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 052-1 | 4133K8-4 | |||
| Pulsante di rilascio | ||||
| 053 | 452839-1 | 1.20 | 1.46 | |
| Vite a brugola M6X40 | ||||
| 054 | 265596-0 | 1.00 | 1.22 | |
| GIUNTO | ||||
| 055 | 312D49-5 | 15.40 | 18.79 | |
| Bullone a brugola 5x12 | ||||
| 056 | 922211-6 | 1.00 | 1.22 | |
| Bullone esagonale M6x25mm | ||||
| 057 | 266087-4 | 1.00 | 1.22 | |
| Dado esagonale M6 | ||||
| 058 | 931302-2 | 1.00 | 1.22 | |
| Rondella Sottile 6 | ||||
| 059 | 253332-6 | 1.00 | 1.22 | |
| O-ring 11 | ||||
| 060 | 213105-9 | 1.00 | 1.22 | |
| Dado esagonale M6 | ||||
| 061 | 252159-1 | 2.40 | 2.93 | |
| Leva | ||||
| 062 | 272268-0 | 2.40 | 2.93 | |
| Anello di tenuta E8 | ||||
| 063 | 961014-3 | 1.00 | 1.22 | |
| Impianto di cablaggio DUX18 | ||||
| 064 | 632R79-7 | 1.20 | 1.46 | |
| Feltro di smorzamento | ||||
| 065 | 443170-6 | 3.60 | 4.39 | |
