Qui troverai tutte le parti e i disegni disponibili di “Makita DUR364L”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

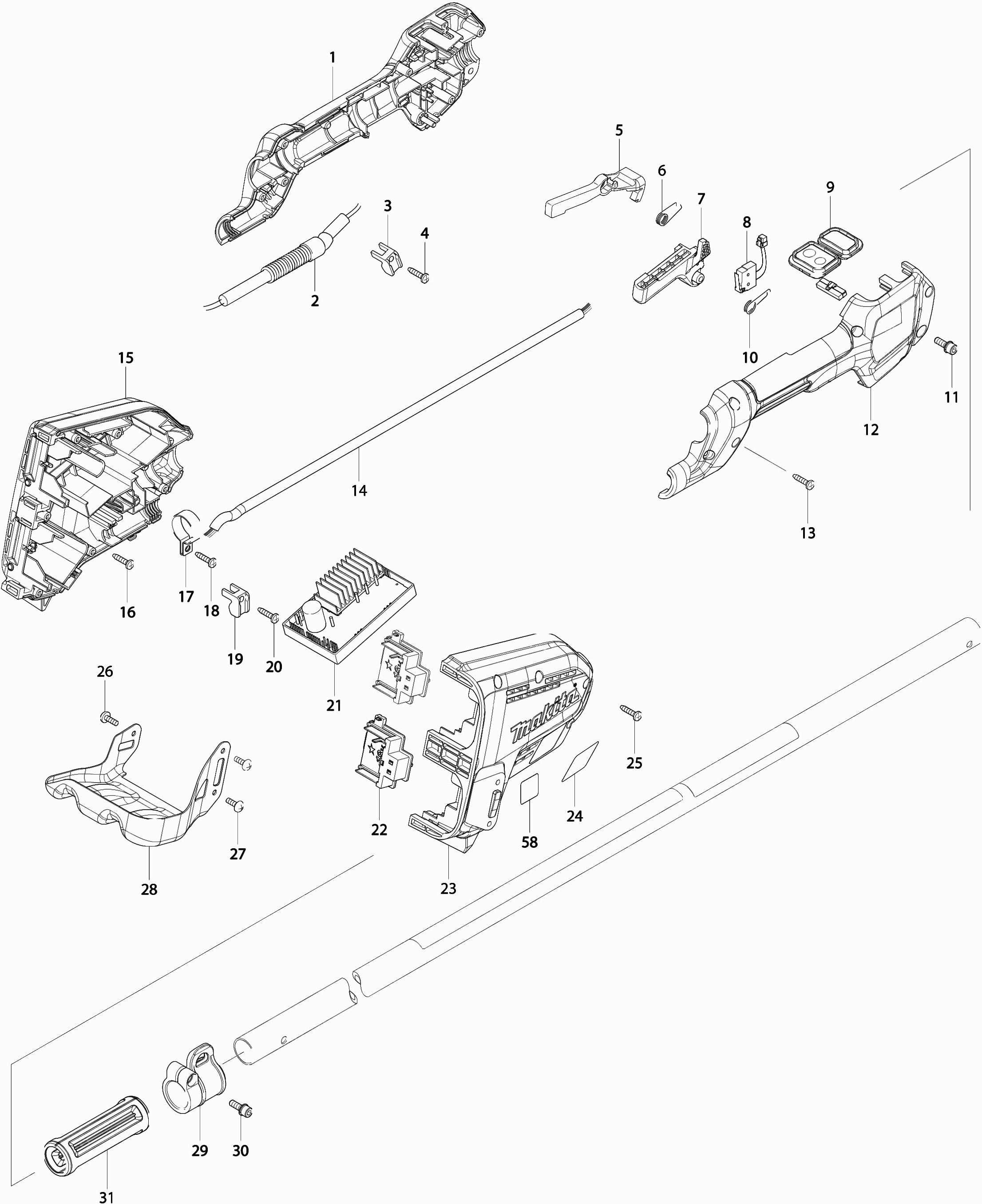

Disegni tecnici di Makita DUR364L
Elenco parti di Makita DUR364L
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Set di maniglie | ||||
001 | 183A19-1 | 13.83 | 16.87 | |
Set di cavi di alimentazione | ||||
002 | 699068-7 | 36.08 | 44.02 | |
Nessuna informazione disponibile, non ordinabile | ||||
003 | 687261-5 | |||
Nessuna informazione disponibile, non ordinabile | ||||
004 | 266326-2 | |||
Maniglia di sblocco | ||||
005 | 455629-1 | 2.71 | 3.31 | |
Molla di torsione 9 | ||||
006 | 233621-5 | 0.83 | 1.01 | |
Maniglia dell'interruttore | ||||
007 | 455625-9 | 3.12 | 3.81 | |
Interruttore | ||||
008 | 632E26-0 | 10.99 | 13.41 | |
Controllo elettronico | ||||
009 | 143040-6 | 15.60 | 19.03 | |
Molla di torsione 10 | ||||
010 | 233612-6 | 1.39 | 1.70 | |
Nessuna informazione disponibile, non ordinabile | ||||
011 | 922228-9 | |||
Set di maniglie | ||||
012 | 183A19-1 | 13.83 | 16.87 | |
Nessuna informazione disponibile, non ordinabile | ||||
013 | 266326-2 | |||
Set di cavi di alimentazione | ||||
014 | 699067-9 | 25.36 | 30.94 | |
Custodia del motore | ||||
015 | 183A64-6 | 15.60 | 19.03 | |
Penna di gomma 6 | ||||
015A | 263005-3 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
016 | 266326-2 | |||
Staffa di presa del tubo | ||||
017 | 346248-3 | 0.98 | 1.20 | |
Nessuna informazione disponibile, non ordinabile | ||||
018 | 266326-2 | |||
Nessuna informazione disponibile, non ordinabile | ||||
019 | 687261-5 | |||
Nessuna informazione disponibile, non ordinabile | ||||
020 | 266326-2 | |||
Circuito | ||||
021 | 143061-8 | 153.42 | 187.17 | |
Unità di connessione (3 contatti) | ||||
022 | 644808-8 | 3.54 | 4.32 | |
Custodia del motore | ||||
023 | 183A64-6 | 15.60 | 19.03 | |
Penna di gomma 6 | ||||
023A | 263005-3 | 0.83 | 1.01 | |
Targhetta Dur364l | ||||
024 | 850N97-1 | 2.71 | 3.31 | |
Nessuna informazione disponibile, non ordinabile | ||||
025 | 266326-2 | |||
Vite,M4x12 | ||||
026 | 251314-2 | 0.83 | 1.01 | |
Vite,M4x12 | ||||
027 | 251314-2 | 0.83 | 1.01 | |
Porta batteria | ||||
028 | 346858-6 | 10.50 | 12.81 | |
Gancio | ||||
029 | 168478-4 | 3.96 | 4.83 | |
Nessuna informazione disponibile, non ordinabile | ||||
030 | 922228-9 | |||
Distanziatore | ||||
031 | 451601-1 | 2.02 | 2.46 | |
Vite Vk 20mm | ||||
032 | 911233-1 | 0.83 | 1.01 | |
Cappuccio di copertura STM 1800 | ||||
033 | 455626-7 | 4.45 | 5.43 | |
Cuscinetto a sfere 607Zz A | ||||
034 | 211382-7 | 3.20 | 3.90 | |
CAMPO | ||||
035 | 592E25-3 | 40.43 | 49.32 | |
MOTORE | ||||
036 | 619360-5 | 127.34 | 155.35 | |
Vite 4x16 A | ||||
037 | 911526-6 | 0.83 | 1.01 | |
Scudo interno | ||||
038 | 455628-3 | 1.18 | 1.44 | |
Nessuna informazione disponibile, non ordinabile | ||||
039 | 620401-2 | |||
Vite 4x16 A | ||||
040 | 911526-6 | 0.83 | 1.01 | |
Rilievo di tensione | ||||
041 | 687042-7 | 0.83 | 1.01 | |
Vite met. Ph2 M5X16Mm Ck A | ||||
042 | 922223-9 | 0.83 | 1.01 | |
Bullone a brugola Ck M5x25mm | ||||
043 | 922241-7 | 0.83 | 1.01 | |
Custodia del motore | ||||
044 | 143039-1 | 30.70 | 37.45 | |
Cuscinetto a sfere 6001dw | ||||
045 | 211131-2 | 9.24 | 11.27 | |
Anello di bloccaggio R-28 | ||||
046 | 962106-1 | 0.83 | 1.01 | |
Scudo | ||||
047 | 346857-8 | 1.67 | 2.04 | |
Rondella protettiva | ||||
048 | 319245-2 | 11.34 | 13.83 | |
Bullone Allen m6x30 | ||||
049 | 266579-3 | 0.83 | 1.01 | |
Rondella elastica 6 A | ||||
050 | 253903-9 | 0.83 | 1.01 | |
Staffa di montaggio | ||||
051 | 346073-2 | 2.84 | 3.46 | |
Rivetto | ||||
052 | 413143-3 | 0.83 | 1.01 | |
CAPPUCCIO PROTETTIVO | ||||
053 | 455622-5 | 12.80 | 15.62 | |
Tagliacavi | ||||
054 | 346855-2 | 3.54 | 4.32 | |
Nessuna informazione disponibile, non ordinabile | ||||
055 | 266326-2 | |||
Rod cpl | ||||
056 | 143011-3 | 19.23 | 23.46 | |
etichetta di sicurezza Dur364L | ||||
056A | 805V85-1 | 1.00 | 1.22 | |
Etichetta del logo Makita | ||||
056B | 819312-8 | 2.71 | 3.31 | |
Anello O 19 | ||||
057 | 213325-5 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
058 | 802H58-1 | |||
Rondella 14 | ||||
059 | 326586-9 | 2.36 | 2.88 |
