Qui troverai tutte le parti e i disegni disponibili di “Makita DUR194”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

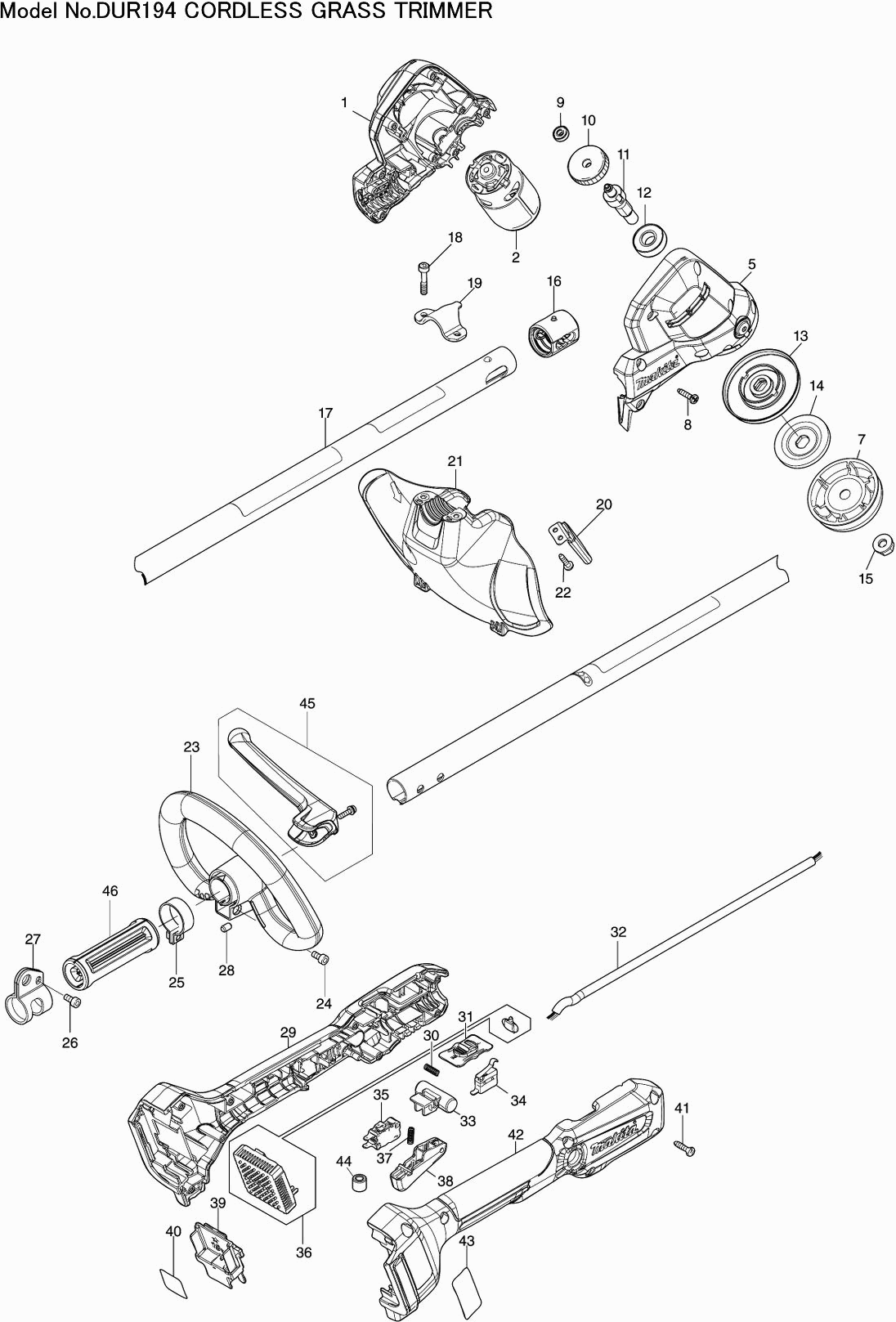

Disegni tecnici di Makita DUR194
Elenco parti di Makita DUR194
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassa del motore DUR194 | ||||
| 001 | 183W20-8 | 9.52 | 11.61 | |
| Anello O 5 | ||||
| 001C10 | 213021-5 | 0.83 | 1.01 | |
| Molla di compressione 8 | ||||
| 001C20 | 233376-2 | 0.93 | 1.13 | |
| Spina a collare 4mm | ||||
| 001C30 | 256546-6 | 0.83 | 1.01 | |
| Cappuccio di copertura DUR190 | ||||
| 001C40 | 412408-0 | 0.83 | 1.01 | |
| Motore DC DUR194 | ||||
| 002 | 629B20-3 | 20.91 | 25.51 | |
| Cassa del motore DUR194 | ||||
| 005 | 183W20-8 | 9.52 | 11.61 | |
| Anello O 5 | ||||
| 005C10 | 213021-5 | 0.83 | 1.01 | |
| Molla di compressione 8 | ||||
| 005C20 | 233376-2 | 0.93 | 1.13 | |
| Spina a collare 4mm | ||||
| 005C30 | 256546-6 | 0.83 | 1.01 | |
| Cappuccio di copertura DUR190 | ||||
| 005C40 | 412408-0 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 168526-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 008 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 210215-3 | |||
| Ingranaggio 31 DUR194 | ||||
| 010 | 227950-6 | 3.22 | 3.93 | |
| Asse DUR190 | ||||
| 011 | 327542-2 | 3.54 | 4.32 | |
| Cuscinetto a sfera 6001Ddw A | ||||
| 012 | 210163-6 | 1.18 | 1.44 | |
| Giradischi DUR190 | ||||
| 013 | 140T23-7 | 5.06 | 6.17 | |
| O-ring 11 | ||||
| 013C10 | 213134-2 | 0.83 | 1.01 | |
| Anello flangiato DUR190 | ||||
| 014 | 347668-4 | 1.39 | 1.70 | |
| DADO M10 | ||||
| 015 | 264025-0 | 2.02 | 2.46 | |
| Boccola in gomma 24 | ||||
| 016 | 424567-8 | 1.46 | 1.78 | |
| Tubo cpl B DUR194 | ||||
| 017 | 141K17-1 | 12.53 | 15.29 | |
| Etichetta del logo Makita | ||||
| 017C10 | 819312-8 | 2.71 | 3.31 | |
| Etichetta di avvertimento | ||||
| 017C20 | 808723-2 | 2.71 | 3.31 | |
| Label waarsch DUR194 | ||||
| 017C30 | 8050N8-5 | 0.83 | 1.01 | |
| Vite esagonale M5X25 Em404Mp | ||||
| 018 | 251513-6 | 0.83 | 1.01 | |
| Staffa di montaggio DUR190 | ||||
| 019 | 347667-6 | 1.39 | 1.70 | |
| Snijbeschermkap DUR194 | ||||
| 020 | 140W25-1 | 1.00 | 1.22 | |
| Beschermkap DUR194 | ||||
| 021 | 413F99-6 | 5.00 | 6.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 413L67-5 | |||
| Vite a brugola con flangia M5x12 | ||||
| 024 | 922212-4 | 0.83 | 1.01 | |
| Attacco del manico 29mm | ||||
| 025 | 347011-7 | 1.99 | 2.43 | |
| Vite a brugola con flangia M5x12 | ||||
| 026 | 922212-4 | 0.83 | 1.01 | |
| Gancio | ||||
| 027 | 347116-3 | 1.18 | 1.44 | |
| Penna di gomma 6 | ||||
| 028 | 263005-3 | 0.83 | 1.01 | |
| Set di maniglie DUR194 | ||||
| 029 | 183V24-4 | 9.52 | 11.61 | |
| Penna di gomma 6 | ||||
| 029C10 | 263005-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 030 | 231473-8 | |||
| Leva di controllo della velocità DUR194 | ||||
| 031 | 413G02-3 | 0.83 | 1.01 | |
| Set di circuiti DUR194 | ||||
| 032 | 699195-0 | 10.72 | 13.08 | |
| Pulsante A/U DUR194 | ||||
| 033 | 413G01-5 | 0.83 | 1.01 | |
| Set di interruttori DUR194 | ||||
| 034 | 632T87-0 | 3.22 | 3.93 | |
| Interruttore DUR194 | ||||
| 035 | 650029-2 | 5.17 | 6.31 | |
| Controller DUR194 | ||||
| 036 | 620J07-6 | 43.89 | 53.55 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | 231473-8 | |||
| Leva dell'interruttore DUN461W | ||||
| 038 | 413714-6 | 0.83 | 1.01 | |
| Unità di connessione | ||||
| 039 | 643874-2 | 3.54 | 4.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 040 | 8118Y1-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | 266326-2 | |||
| Set di maniglie DUR194 | ||||
| 042 | 183V24-4 | 9.52 | 11.61 | |
| Penna di gomma 6 | ||||
| 042C10 | 263005-3 | 0.83 | 1.01 | |
| Naamplaat DUR194 | ||||
| 043 | 8118X5-9 | 0.83 | 1.01 | |
| Filtro di linea | ||||
| 044 | 688163-8 | 0.83 | 1.01 | |
| Maniglia completa | ||||
| 045 | 143695-7 | 6.38 | 7.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 045C10 | 911128-8 | |||
| Distanziatore | ||||
| 046 | 451601-1 | 2.02 | 2.46 | |
