Qui troverai tutte le parti e i disegni disponibili del 'Makita DUR191L'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

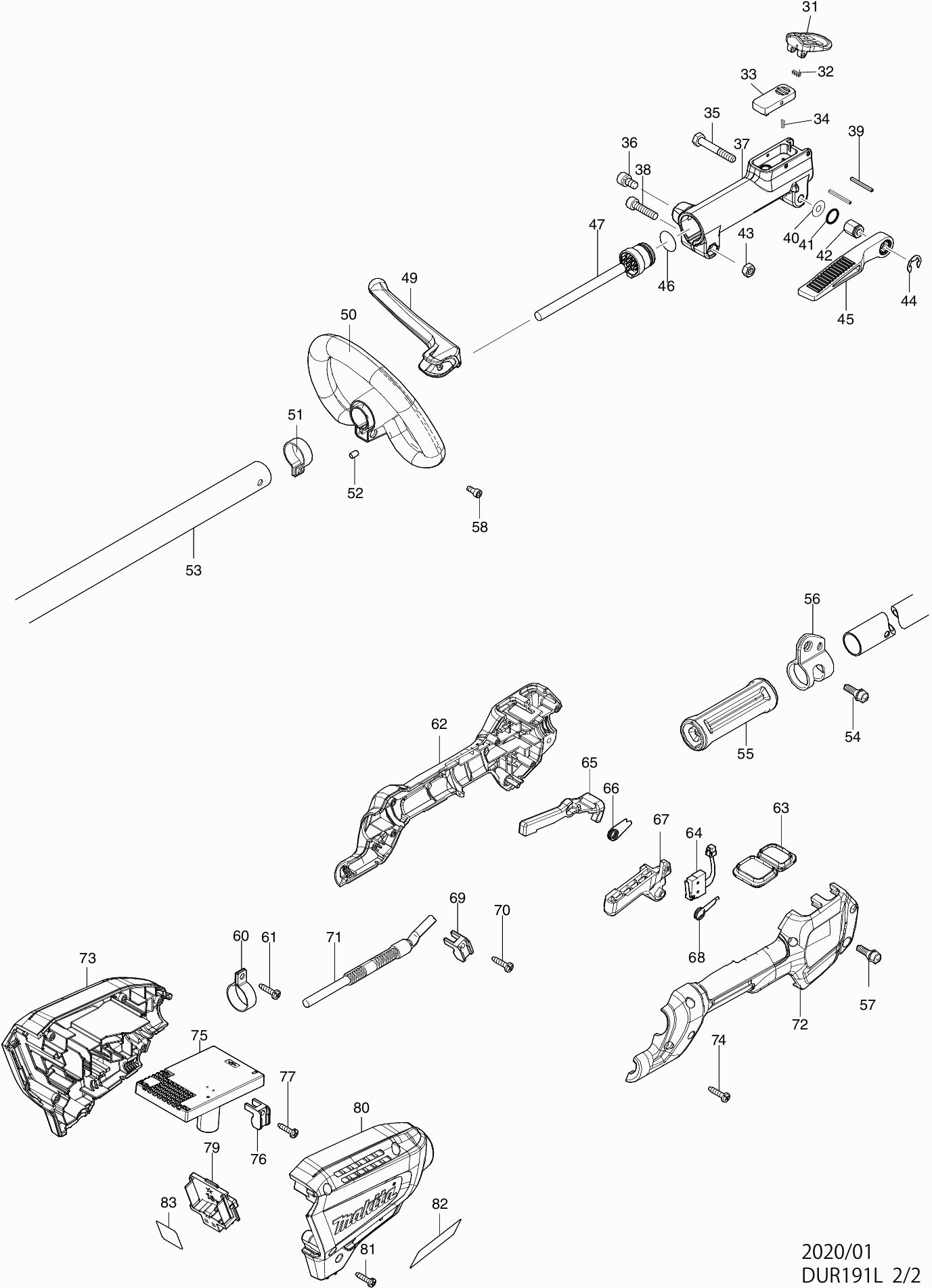

Disegno tecnico del modello Makita DUR191L
Elenco parti di ricambio del modello Makita DUR191L
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Set di Alloggiamento del Motore DUR190U | ||||
| 001 | 183P06-0 | 8.46 | 10.32 | |
| Vite a testa cruciforme M3X6 | ||||
| 002 | 652069-6 | 0.83 | 1.01 | |
| CAMPO | ||||
| 003 | 629248-1 | 11.16 | 13.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | 210215-3 | |||
| Assembly del motore DUR190 | ||||
| 005 | 510449-1 | 23.75 | 28.98 | |
| Cuscinetto a sfere 609zz | ||||
| 006 | 210049-4 | 3.37 | 4.11 | |
| O-ring 24 | ||||
| 007 | 213380-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 008 | 210215-3 | |||
| Ingranaggio 26 | ||||
| 009 | 221492-2 | 2.80 | 3.42 | |
| Asse DUR190 | ||||
| 010 | 327542-2 | 3.65 | 4.45 | |
| Cuscinetto a sfere 6001dw | ||||
| 011 | 211131-2 | 9.52 | 11.61 | |
| Spina a collare 4mm | ||||
| 012 | 256546-6 | 0.83 | 1.01 | |
| Anello O 5 | ||||
| 013 | 213021-5 | 0.83 | 1.01 | |
| Set di Alloggiamento del Motore DUR190U | ||||
| 014 | 183P06-0 | 8.46 | 10.32 | |
| Molla di compressione 8 | ||||
| 015 | 233072-2 | 0.83 | 1.01 | |
| Cappuccio di copertura DUR190 | ||||
| 016 | 412408-0 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 017 | 266326-2 | |||
| Giradischi DUR190 | ||||
| 018 | 140T23-7 | 5.22 | 6.37 | |
| Anello flangiato DUR190 | ||||
| 019 | 347668-4 | 1.43 | 1.74 | |
| DADO M10 | ||||
| 020 | 264025-0 | 2.08 | 2.54 | |
| Vite esagonale M5X25 Em404Mp | ||||
| 021 | 251513-6 | 0.83 | 1.01 | |
| Staffa di montaggio DUR190 | ||||
| 022 | 347667-6 | 1.43 | 1.74 | |
| Boccola in gomma 24 | ||||
| 023 | 424567-8 | 1.51 | 1.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 024 | 168526-9 | |||
| Tagliacavi | ||||
| 025 | 346855-2 | 3.65 | 4.45 | |
| Cappuccio di falciatura DUR190 | ||||
| 026 | 412392-9 | 8.46 | 10.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 027 | 266326-2 | |||
| Set di cavi di alimentazione A DUR191L | ||||
| 028 | 699088-1 | 23.75 | 28.98 | |
| Anello O 18 | ||||
| 029 | 213275-4 | 0.83 | 1.01 | |
| Spinotto di bloccaggio B DUR191L | ||||
| 030 | 326880-9 | 0.83 | 1.01 | |
| Cappuccio di protezione DUR191L | ||||
| 031 | 454304-6 | 5.87 | 7.16 | |
| Molla di compressione 3 DUR191L | ||||
| 032 | 233604-5 | 1.01 | 1.23 | |
| Pulsante di blocco DUR191L | ||||
| 033 | 454303-8 | 5.22 | 6.37 | |
| Molla di pressione 2 | ||||
| 034 | 233211-4 | 0.83 | 1.01 | |
| Vite a brugola M6X40 | ||||
| 035 | 265596-0 | 0.83 | 1.01 | |
| Vite esagonale M6X12 | ||||
| 036 | 922311-2 | 0.83 | 1.01 | |
| Manicotto di collegamento 24 B DUR191L | ||||
| 037 | 319531-1 | 21.70 | 26.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037-1 | 312D65-7 | |||
| Bullone a brugola M6X25 P * | ||||
| 038 | 922342-1 | 0.83 | 1.01 | |
| Molla 2.5x25 DUR191L | ||||
| 039 | 258010-3 | 0.83 | 1.01 | |
| Rondella Sottile 6 | ||||
| 040 | 253332-6 | 0.83 | 1.01 | |
| O-ring 11 | ||||
| 041 | 213105-9 | 0.83 | 1.01 | |
| Dado esagonale M6 | ||||
| 042 | 252159-1 | 2.08 | 2.54 | |
| Dado esagonale M6 | ||||
| 043 | 931302-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 961014-3 | |||
| Leva | ||||
| 045 | 272268-0 | 2.08 | 2.54 | |
| Anello O 18 | ||||
| 046 | 213275-4 | 0.83 | 1.01 | |
| Set di cavi di alimentazione B DUR191L | ||||
| 047 | 699087-3 | 28.85 | 35.20 | |
| Acciaio cpl A DUR191 | ||||
| 048 | 140T22-9 | 10.81 | 13.19 | |
| Etichetta di avvertimento DUR368A/L | ||||
| 048C10 | 819N87-3 | 2.80 | 3.42 | |
| Etichetta del logo Makita | ||||
| 048C20 | 819312-8 | 2.80 | 3.42 | |
| Maniglia completa | ||||
| 049 | 143695-7 | 6.58 | 8.03 | |
| Vite 4x16 A | ||||
| 049C10 | 911526-6 | 0.83 | 1.01 | |
| Maniglia a Arco Em2653Lh A | ||||
| 050 | 457937-6 | 9.52 | 11.61 | |
| Attacco del manico 29mm | ||||
| 051 | 347011-7 | 2.05 | 2.50 | |
| Penna di gomma 6 | ||||
| 052 | 263005-3 | 0.83 | 1.01 | |
| Acciaio B DUR191L | ||||
| 053 | 327546-4 | 10.81 | 13.19 | |
| Vite a brugola con flangia M5x12 | ||||
| 054 | 922212-4 | 0.83 | 1.01 | |
| Distanziatore | ||||
| 055 | 451601-1 | 2.08 | 2.54 | |
| Gancio | ||||
| 056 | 347116-3 | 1.21 | 1.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 057 | 922228-9 | |||
| Vite a brugola con flangia M5x12 | ||||
| 058 | 922212-4 | 0.83 | 1.01 | |
| Staffa di presa del tubo | ||||
| 060 | 346248-3 | 1.01 | 1.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | 266326-2 | |||
| Maniglia DUR190L | ||||
| 062 | 183P04-4 | 11.16 | 13.62 | |
| Dado Esagonale M5 | ||||
| 062C10 | 931202-6 | 0.83 | 1.01 | |
| Controller sub DUR190 | ||||
| 063 | 140T18-0 | 19.80 | 24.16 | |
| Etichetta A/U DUR190L | ||||
| 063C10 | 8010M7-8 | 1.24 | 1.51 | |
| Etichetta indicatrice DUR190L | ||||
| 063C20 | 8010M8-6 | 1.02 | 1.24 | |
| Interruttore | ||||
| 064 | 632E26-0 | 11.32 | 13.81 | |
| Maniglia di sblocco | ||||
| 065 | 455629-1 | 2.80 | 3.42 | |
| Molla di torsione 9 | ||||
| 066 | 233621-5 | 0.83 | 1.01 | |
| Maniglia dell'interruttore | ||||
| 067 | 455625-9 | 3.22 | 3.93 | |
| Molla di torsione 10 | ||||
| 068 | 233612-6 | 1.43 | 1.74 | |
| Staffa di serraggio | ||||
| 069 | 687260-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 070 | 266326-2 | |||
| Cablaggio DUR190L | ||||
| 071 | 699149-7 | 7.44 | 9.08 | |
| Maniglia DUR190L | ||||
| 072 | 183P04-4 | 11.16 | 13.62 | |
| Dado Esagonale M5 | ||||
| 072C10 | 931202-6 | 0.83 | 1.01 | |
| Set di Alloggiamento DUR190 | ||||
| 073 | 183P07-8 | 7.44 | 9.08 | |
| Penna di gomma 6 | ||||
| 073C10 | 263005-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 074 | 266326-2 | |||
| Controller DUR190 | ||||
| 075 | 620C56-1 | 102.31 | 124.82 | |
| Staffa di serraggio | ||||
| 076 | 687260-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 077 | 266326-2 | |||
| Unità di connessione (3 contatti) | ||||
| 079 | 644809-6 | 4.08 | 4.98 | |
| Set di Alloggiamento DUR190 | ||||
| 080 | 183P07-8 | 7.44 | 9.08 | |
| Penna di gomma 6 | ||||
| 080C10 | 263005-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 081 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 082 | 857D26-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 083 | 857D32-0 | |||
