Qui troverai tutte le parti e i disegni disponibili del 'Makita DUR190L'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

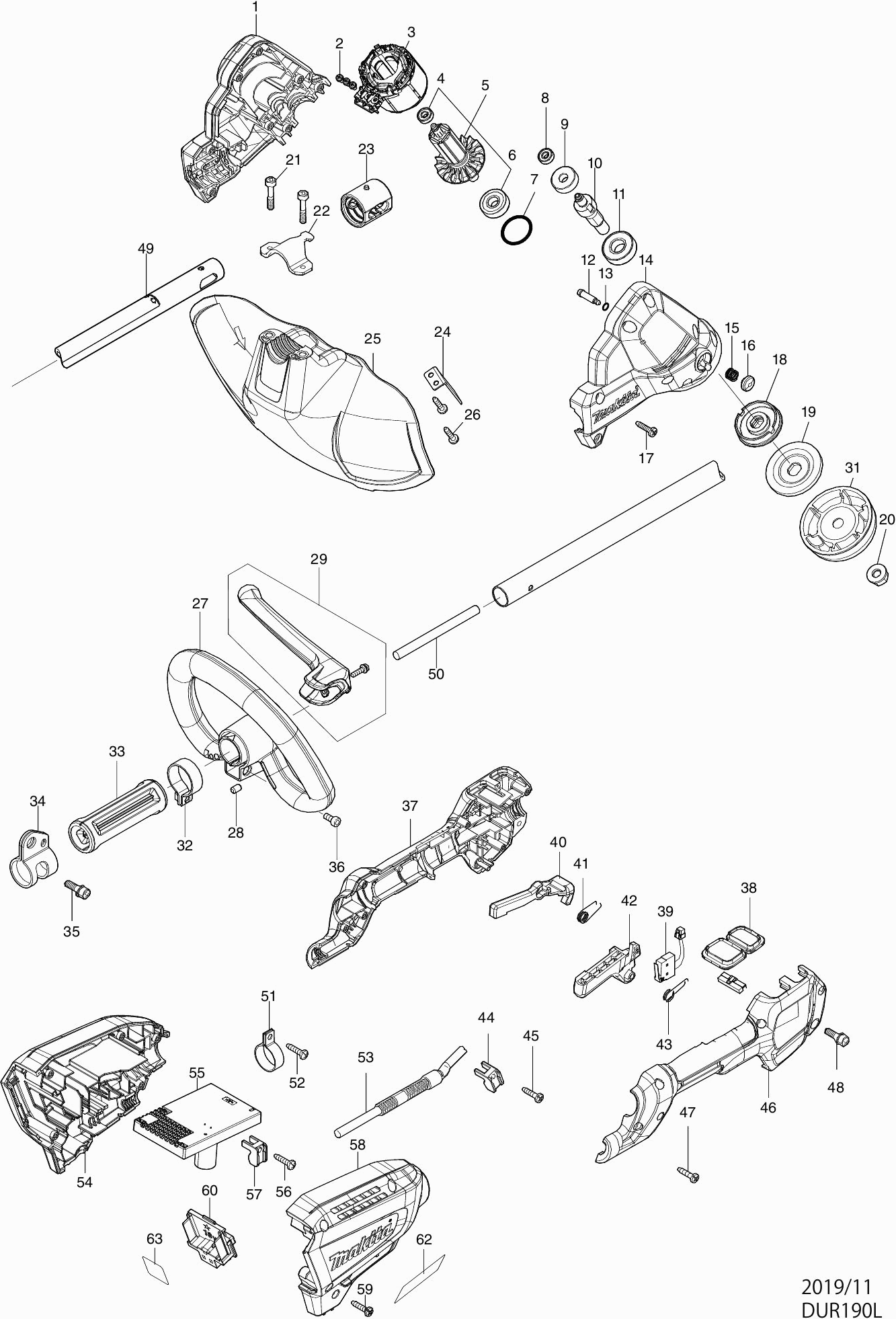

Disegno tecnico del modello Makita DUR190L
Elenco parti di ricambio del modello Makita DUR190L
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Set di Alloggiamento del Motore DUR190U | ||||
| 001 | 183P06-0 | 8.46 | 10.32 | |
| Vite a testa cruciforme M3X6 | ||||
| 002 | 652069-6 | 0.83 | 1.01 | |
| CAMPO | ||||
| 003 | 629248-1 | 11.16 | 13.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | 210215-3 | |||
| Assembly del motore DUR190 | ||||
| 005 | 510449-1 | 23.75 | 28.98 | |
| Cuscinetto a sfere 609zz | ||||
| 006 | 210049-4 | 3.37 | 4.11 | |
| O-ring 24 | ||||
| 007 | 213380-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 008 | 210215-3 | |||
| Ingranaggio 26 | ||||
| 009 | 221492-2 | 2.80 | 3.42 | |
| Asse DUR190 | ||||
| 010 | 327542-2 | 3.65 | 4.45 | |
| Cuscinetto a sfere 6001dw | ||||
| 011 | 211131-2 | 9.52 | 11.61 | |
| Spina a collare 4mm | ||||
| 012 | 256546-6 | 0.83 | 1.01 | |
| Anello O 5 | ||||
| 013 | 213021-5 | 0.83 | 1.01 | |
| Set di Alloggiamento del Motore DUR190U | ||||
| 014 | 183P06-0 | 8.46 | 10.32 | |
| Molla di compressione 8 | ||||
| 015 | 233072-2 | 0.83 | 1.01 | |
| Cappuccio di copertura DUR190 | ||||
| 016 | 412408-0 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 017 | 266326-2 | |||
| Giradischi DUR190 | ||||
| 018 | 140T23-7 | 5.22 | 6.37 | |
| Anello flangiato DUR190 | ||||
| 019 | 347668-4 | 1.43 | 1.74 | |
| DADO M10 | ||||
| 020 | 264025-0 | 2.08 | 2.54 | |
| Vite esagonale M5X25 Em404Mp | ||||
| 021 | 251513-6 | 0.83 | 1.01 | |
| Staffa di montaggio DUR190 | ||||
| 022 | 347667-6 | 1.43 | 1.74 | |
| Boccola in gomma 24 | ||||
| 023 | 424567-8 | 1.51 | 1.84 | |
| Tagliacavi | ||||
| 024 | 346855-2 | 3.65 | 4.45 | |
| Cappuccio di falciatura DUR190 | ||||
| 025 | 412392-9 | 8.46 | 10.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 026 | 266326-2 | |||
| Maniglia a Arco Em2653Lh A | ||||
| 027 | 457937-6 | 9.52 | 11.61 | |
| Penna di gomma 6 | ||||
| 028 | 263005-3 | 0.83 | 1.01 | |
| Maniglia completa | ||||
| 029 | 143695-7 | 6.58 | 8.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 031 | 168526-9 | |||
| Attacco del manico 29mm | ||||
| 032 | 347011-7 | 2.05 | 2.50 | |
| Distanziatore | ||||
| 033 | 451601-1 | 2.08 | 2.54 | |
| Gancio | ||||
| 034 | 347116-3 | 1.21 | 1.48 | |
| Vite a brugola con flangia M5x12 | ||||
| 035 | 922212-4 | 0.83 | 1.01 | |
| Vite a brugola con flangia M5x12 | ||||
| 036 | 922212-4 | 0.83 | 1.01 | |
| Maniglia DUR190L | ||||
| 037 | 183P04-4 | 11.16 | 13.62 | |
| Dado Esagonale M5 | ||||
| 037C10 | 931202-6 | 0.83 | 1.01 | |
| Controller sub DUR190 | ||||
| 038 | 140T18-0 | 19.80 | 24.16 | |
| Etichetta A/U DUR190L | ||||
| 038C10 | 8010M7-8 | 1.24 | 1.51 | |
| Etichetta indicatrice DUR190L | ||||
| 038C20 | 8010M8-6 | 1.02 | 1.24 | |
| Interruttore | ||||
| 039 | 632E26-0 | 11.32 | 13.81 | |
| Maniglia di sblocco | ||||
| 040 | 455629-1 | 2.80 | 3.42 | |
| Molla di torsione 9 | ||||
| 041 | 233621-5 | 0.83 | 1.01 | |
| Maniglia dell'interruttore | ||||
| 042 | 455625-9 | 3.22 | 3.93 | |
| Molla di torsione 10 | ||||
| 043 | 233612-6 | 1.43 | 1.74 | |
| Staffa di serraggio | ||||
| 044 | 687260-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 045 | 266326-2 | |||
| Maniglia DUR190L | ||||
| 046 | 183P04-4 | 11.16 | 13.62 | |
| Dado Esagonale M5 | ||||
| 046C10 | 931202-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 047 | 266326-2 | |||
| Vite a brugola M5x18mm | ||||
| 048 | 266787-6 | 0.83 | 1.01 | |
| Acciao DUR190L | ||||
| 049 | 140T21-1 | 16.07 | 19.61 | |
| Etichetta di avvertimento DUR368A/L | ||||
| 049C10 | 819N87-3 | 2.80 | 3.42 | |
| Etichetta del logo Makita | ||||
| 049C20 | 819312-8 | 2.80 | 3.42 | |
| Cavo di alimentazione 3x1,0 H07 RN-F EU | ||||
| 050 | 699090-4 | 9.52 | 11.61 | |
| Staffa di presa del tubo | ||||
| 051 | 346248-3 | 1.01 | 1.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 052 | 266326-2 | |||
| Cablaggio DUR190L | ||||
| 053 | 699149-7 | 7.44 | 9.08 | |
| Set di Alloggiamento DUR190 | ||||
| 054 | 183P07-8 | 7.44 | 9.08 | |
| Penna di gomma 6 | ||||
| 054C10 | 263005-3 | 0.83 | 1.01 | |
| Controller DUR190 | ||||
| 055 | 620C56-1 | 102.31 | 124.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 056 | 266326-2 | |||
| Staffa di serraggio | ||||
| 057 | 687260-7 | 0.83 | 1.01 | |
| Set di Alloggiamento DUR190 | ||||
| 058 | 183P07-8 | 7.44 | 9.08 | |
| Penna di gomma 6 | ||||
| 058C10 | 263005-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 059 | 266326-2 | |||
| Unità di connessione (3 contatti) | ||||
| 060 | 644809-6 | 4.08 | 4.98 | |
| Piastrina DUR190L | ||||
| 062 | 857D04-5 | 2.80 | 3.42 | |
| Etichetta del numero di serie DUR190L | ||||
| 063 | 857D09-5 | 0.83 | 1.01 | |
