Qui troverai tutte le parti e i disegni disponibili di “Makita DUM604”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

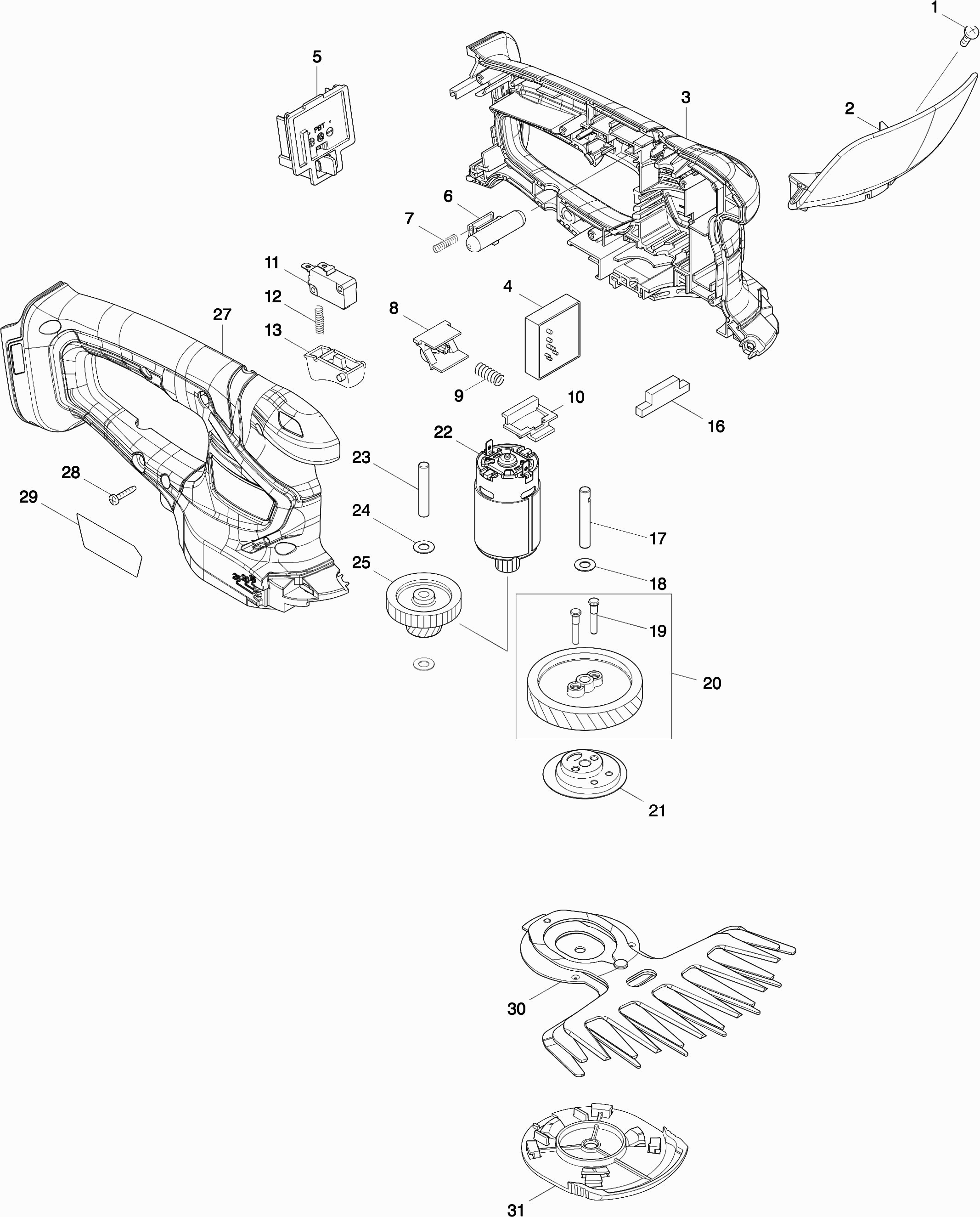

Disegni tecnici di Makita DUM604
Elenco parti di Makita DUM604
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite di regolazione M4x12 | ||||
| 001 | 915116-7 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 002 | 140V97-0 | |||
| Etichetta "Sicurezza" | ||||
| 002C10 | 819948-3 | 2.40 | 2.93 | |
| Custodia della macchina | ||||
| 003 | 183G03-2 | 16.50 | 20.13 | |
| Dado esagonale M4 | ||||
| 003C10 | 931102-0 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 003C20 | 263005-3 | 1.00 | 1.22 | |
| STRISCIA | ||||
| 003C30 | 346275-0 | 1.00 | 1.22 | |
| Controller | ||||
| 004 | 620647-0 | 30.80 | 37.58 | |
| Unità di connessione 18v (3 contatti) | ||||
| 005 | 643852-2 | 3.60 | 4.39 | |
| Pulsante di blocco Uh200D A | ||||
| 006 | 452438-9 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 007 | 234079-1 | 1.00 | 1.22 | |
| Piastra di guida | ||||
| 008 | 457534-8 | 1.00 | 1.22 | |
| Molla a Compressione 6 | ||||
| 009 | 234339-1 | 1.00 | 1.22 | |
| Manico di sblocco | ||||
| 010 | 454879-5 | 1.00 | 1.22 | |
| Interruttore D3V-16-3C26 A | ||||
| 011 | 650744-8 | 2.40 | 2.93 | |
| Molla di compressione 4 | ||||
| 012 | 234079-1 | 1.00 | 1.22 | |
| Maniglia dell'interruttore | ||||
| 013 | 417564-1 | 1.20 | 1.46 | |
| Guida della polvere | ||||
| 016 | 451814-4 | 1.00 | 1.22 | |
| Perno 6 | ||||
| 017 | 268254-7 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 018 | 253715-0 | 1.20 | 1.46 | |
| Perno 4 Um164D | ||||
| 019 | 268256-3 | 1.00 | 1.22 | |
| Ingranaggio 47 | ||||
| 020 | 135883-0 | 2.40 | 2.93 | |
| ALBERO DI TRASMISSIONE | ||||
| 021 | 161598-3 | 6.00 | 7.32 | |
| Motore 18.0v | ||||
| 022 | 629945-9 | 11.00 | 13.42 | |
| Perno 6 | ||||
| 023 | 268076-5 | 1.20 | 1.46 | |
| Rondella 6 | ||||
| 024 | 253715-0 | 1.20 | 1.46 | |
| Ingranaggio 12-31 | ||||
| 025 | 226831-1 | 1.20 | 1.46 | |
| Custodia della macchina | ||||
| 027 | 183G03-2 | 16.50 | 20.13 | |
| Dado esagonale M4 | ||||
| 027C10 | 931102-0 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 027C20 | 263005-3 | 1.00 | 1.22 | |
| STRISCIA | ||||
| 027C30 | 346275-0 | 1.00 | 1.22 | |
| Vite autofilettante 3x16 | ||||
| 028 | 266130-9 | 1.00 | 1.22 | |
| Targa Dum604 | ||||
| 029 | 853A12-6 | 3.60 | 4.39 | |
| SCHAARMESSENSET GRAS COMPLEET | ||||
| 030 | 195267-4 | 29.00 | 35.38 | |
| FLESJE OLIE | ||||
| 030C10 | 188369-3 | 2.00 | 2.44 | |
| Piastra Inferiore | ||||
| 031 | 140451-6 | 3.60 | 4.39 | |
