Qui troverai tutte le parti e i disegni disponibili del 'Makita DUH751'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

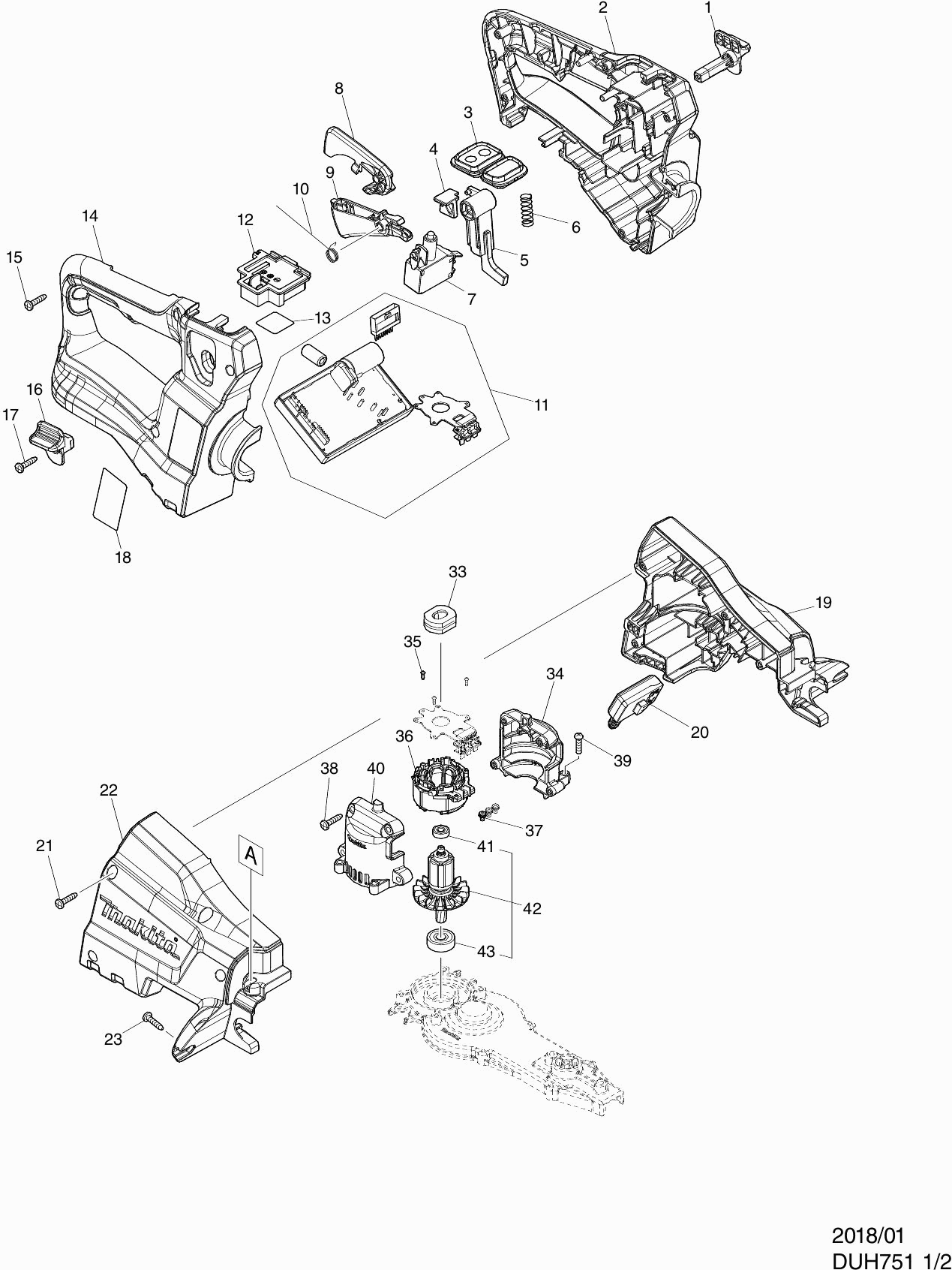

Disegno tecnico del modello Makita DUH751
Elenco parti di ricambio del modello Makita DUH751
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Leva di bloccaggio L DUH501 | ||||
| 001 | 458406-0 | 1.02 | 1.24 | |
| Set di maniglie DUH 501 | ||||
| 002 | 183J51-9 | 17.92 | 21.86 | |
| Penna di gomma 6 | ||||
| 002C10 | 263005-3 | 0.83 | 1.01 | |
| Parte di controllo DUH501/601/751 | ||||
| 003 | 140A04-7 | 21.70 | 26.47 | |
| Etichetta di indicazione DUH501 | ||||
| 003C10 | 806G56-1 | 0.83 | 1.01 | |
| Etichetta dell'interruttore DUH501 | ||||
| 003C20 | 817C42-3 | 1.01 | 1.23 | |
| Piastra scorrevole DUH501 | ||||
| 004 | 458570-7 | 1.01 | 1.23 | |
| Braccio di blocco DUH501 | ||||
| 005 | 458405-2 | 1.43 | 1.74 | |
| Molla di compressione 8 | ||||
| 006 | 234204-4 | 1.01 | 1.23 | |
| Interruttore | ||||
| 007 | 650781-2 | 16.07 | 19.61 | |
| Manico di sblocco DUH501 | ||||
| 008 | 458403-6 | 1.43 | 1.74 | |
| Manico dell'interruttore R DUH501 | ||||
| 009 | 458404-4 | 2.05 | 2.50 | |
| Molla di torsione 10 DUH501 | ||||
| 010 | 232454-5 | 0.83 | 1.01 | |
| Controller DUH501 A | ||||
| 011 | 620K06-4 | 121.98 | 148.82 | |
| Unità di connessione (3 contatti) | ||||
| 012 | 644809-6 | 4.08 | 4.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 013 | 854K25-0 | |||
| Set di maniglie DUH 501 | ||||
| 014 | 183J51-9 | 17.92 | 21.86 | |
| Penna di gomma 6 | ||||
| 014C10 | 263005-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 015 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 015-1 | 265B67-9 | |||
| Leva di bloccaggio R DUH501 | ||||
| 016 | 458407-8 | 1.24 | 1.51 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 017 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 017-1 | 265B67-9 | |||
| Piastrina DUH751 | ||||
| 018 | 854K19-5 | 0.83 | 1.01 | |
| Custodia DUH501 | ||||
| 019 | 183K21-4 | 17.92 | 21.86 | |
| Dado M5X8 DUH501 | ||||
| 019C10 | 252143-6 | 0.83 | 1.01 | |
| Buffer di impatto | ||||
| 019C20 | 424344-8 | 0.83 | 1.01 | |
| Interruttore C3Xa-1Pspm Dsp600 | ||||
| 020 | 651083-9 | 19.88 | 24.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 021 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 021-1 | 265B67-9 | |||
| Custodia DUH501 | ||||
| 022 | 183K21-4 | 17.92 | 21.86 | |
| Dado M5X8 DUH501 | ||||
| 022C010 | 252143-6 | 0.83 | 1.01 | |
| Buffer di impatto | ||||
| 022C20 | 424344-8 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 023-1 | 265B67-9 | |||
| Vite 5x25 | ||||
| 024 | 265B66-1 | 0.95 | 1.16 | |
| Cappuccio di protezione DUH501 | ||||
| 025 | 458399-1 | 4.58 | 5.59 | |
| Manico DUH501/601/751 | ||||
| 026 | 458400-2 | 11.19 | 13.65 | |
| Vite a brugola M5x35mm | ||||
| 027 | 251476-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 027-1 | 265D13-4 | |||
| Rondella 10 DUH501 | ||||
| 028 | 253416-0 | 1.01 | 1.23 | |
| Bus 6 DUH501 | ||||
| 029 | 257678-2 | 1.43 | 1.74 | |
| Boccola di gomma 8 DUH501 | ||||
| 030 | 422260-8 | 1.72 | 2.10 | |
| Molla di compressione 5 DUH501 | ||||
| 031 | 233222-9 | 1.43 | 1.74 | |
| Manico dell'interruttore F DUH501 | ||||
| 032 | 458402-8 | 7.44 | 9.08 | |
| Boccola di gomma DUH501 | ||||
| 033 | 422261-6 | 1.72 | 2.10 | |
| Carcasa del motore DUH501 | ||||
| 034 | 183L66-8 | 3.65 | 4.45 | |
| Parker Ck 2x6mm | ||||
| 035 | 266490-9 | 0.83 | 1.01 | |
| Campo DUH501 | ||||
| 036 | 629352-6 | 26.11 | 31.85 | |
| Vite a testa cruciforme M3X6 | ||||
| 037 | 652069-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 038 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 038-1 | 265B67-9 | |||
| Vite 4X16 DUH501 A | ||||
| 039 | 265178-8 | 0.83 | 1.01 | |
| Carcasa del motore DUH501 | ||||
| 040 | 183L66-8 | 3.65 | 4.45 | |
| Cuscinetto a sfere 695zz | ||||
| 041 | 211157-4 | 1.43 | 1.74 | |
| Indotto serie DUH A | ||||
| 042 | 510450-6 | 19.80 | 24.16 | |
| Cuscinetto a sfere 608ddw | ||||
| 043 | 210005-4 | 4.58 | 5.59 | |
| Cuscinetto a sfere 608Zz A | ||||
| 043 | 210046-0 | 0.83 | 1.01 | |
| Boccola di gomma 8 DUH501 | ||||
| 044 | 422259-3 | 1.21 | 1.48 | |
| Cuscinetto di ingranaggi cpl DUH500 A | ||||
| 045 | 136278-0 | 44.01 | 53.69 | |
| Buffer di impatto | ||||
| 045C10 | 424344-8 | 0.83 | 1.01 | |
| Anello O 22 | ||||
| 045C20 | 213961-7 | 0.83 | 1.01 | |
| Guarnizione DUH501 | ||||
| 046 | 458417-5 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608Zz A | ||||
| 047 | 210046-0 | 0.83 | 1.01 | |
| Piastra di attrito DUH501 | ||||
| 048 | 347361-0 | 0.83 | 1.01 | |
| Biella DUH501 | ||||
| 049 | 347362-8 | 5.22 | 6.37 | |
| Vite metrica M5x12mm | ||||
| 050 | 915211-3 | 0.83 | 1.01 | |
| Protezione forbice DUH501 | ||||
| 051 | 458408-6 | 14.23 | 17.36 | |
| Guida E UH008G | ||||
| 051-1 | 412908-0 | 3.20 | 3.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 052 | 199100-2 | |||
| Messenset UH005GZ | ||||
| 052-1 | 191R54-7 | 89.48 | 109.17 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 052C10 | 345205-8 | |||
| Vite 5x10 | ||||
| 052C20 | 911208-0 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 052C30 | 252311-1 | |||
| Vite 5x25 | ||||
| 053 | 265B66-1 | 0.95 | 1.16 | |
| Ingranaggio completo DUH501 | ||||
| 054 | 140B79-2 | 21.70 | 26.47 | |
| Biella DUH501 | ||||
| 055 | 347362-8 | 5.22 | 6.37 | |
| Coperchio del cambio DUH501 | ||||
| 056 | 140B62-9 | 27.82 | 33.94 | |
| Piastra di attrito DUH501 | ||||
| 056 | 347361-0 | 0.83 | 1.01 | |
| Cuscinetto a sfere 626z | ||||
| 057 | 210047-8 | 3.22 | 3.93 | |
| Sigillo | ||||
| 058 | 443159-4 | 4.58 | 5.59 | |
| Bullone esagonale M6x4 | ||||
| 060 | 266559-9 | 2.45 | 2.99 | |
| Bullone esagonale 4x16 | ||||
| 061 | 266437-3 | 0.83 | 1.01 | |
| Vite metrica M5x12mm | ||||
| 062 | 915211-3 | 0.83 | 1.01 | |
| Bussola di distanziamento 750 DUH752 | ||||
| 063 | 458629-0 | 19.80 | 24.16 | |
| Bussola 5mm | ||||
| 064 | 257439-0 | 0.83 | 1.01 | |
| Rondella 6 | ||||
| 065 | 253804-1 | 0.83 | 1.01 | |
