Qui troverai tutte le parti e i disegni disponibili di “Makita DUH551”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

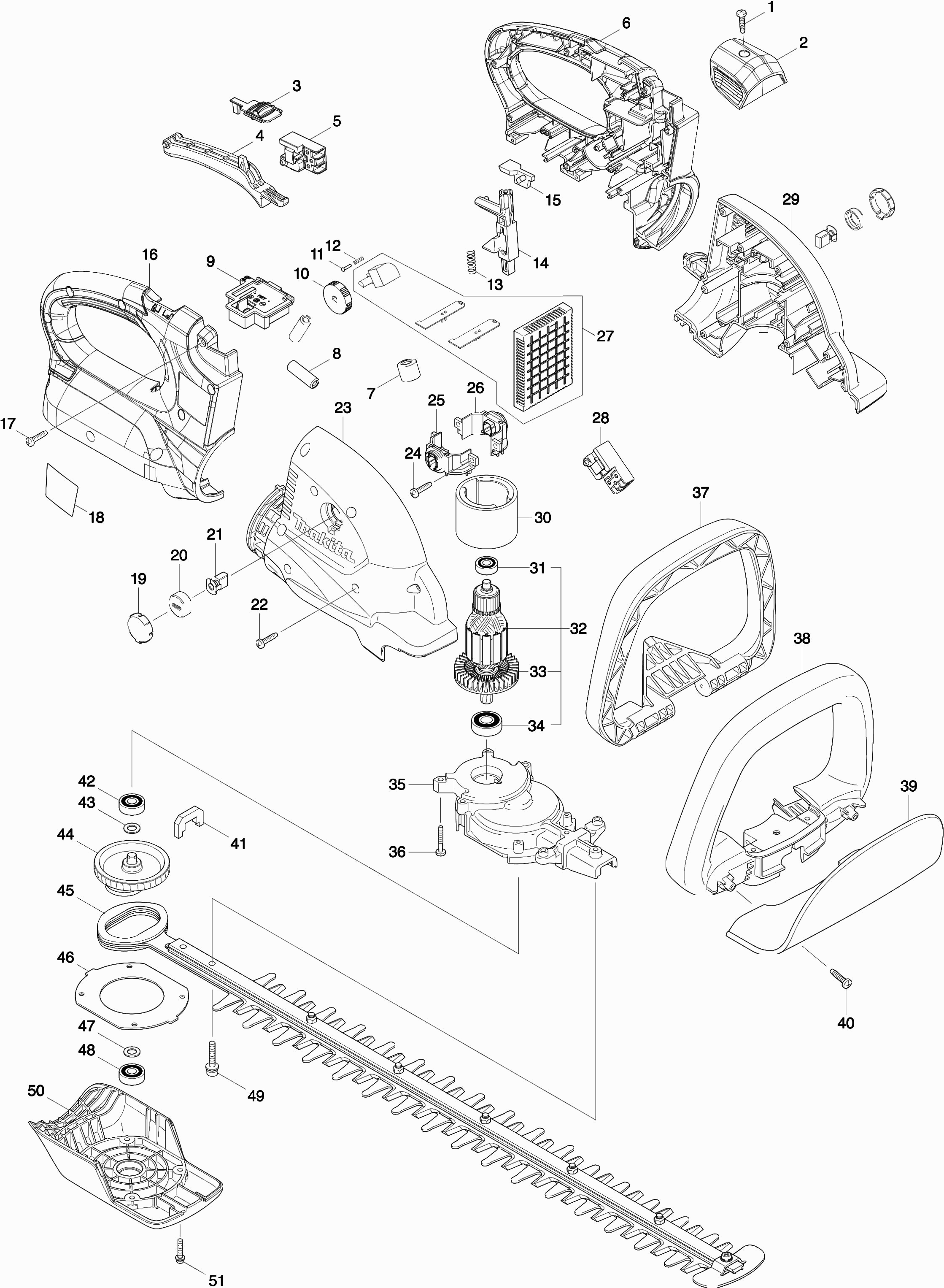

Disegni tecnici di Makita DUH551
Elenco parti di Makita DUH551
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite di rubinetto 4x18 | ||||
| 001 | 265A48-7 | 0.83 | 1.01 | |
| PULSANTE | ||||
| 002 | 452164-0 | 7.22 | 8.81 | |
| Maniglia di sblocco | ||||
| 003 | 455093-6 | 2.71 | 3.31 | |
| Maniglia dell'interruttore | ||||
| 004 | 455091-0 | 4.45 | 5.43 | |
| Interruttore | ||||
| 005 | 650730-9 | 11.82 | 14.42 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 006 | 187879-7 | 38.72 | 47.24 | |
| Penna di gomma 6 | ||||
| 006A | 263005-3 | 0.83 | 1.01 | |
| Etichetta "indicazione" | ||||
| 006B | 803N80-7 | 2.71 | 3.31 | |
| Filtro di linea | ||||
| 007 | 688163-8 | 0.83 | 1.01 | |
| Filtro di linea | ||||
| 008 | 688165-4 | 0.83 | 1.01 | |
| Unità di connessione (3 contatti) | ||||
| 009 | 644808-8 | 3.54 | 4.32 | |
| Pulsante 28 | ||||
| 010 | 271427-3 | 1.18 | 1.44 | |
| Rivetto 2 | ||||
| 011 | 255058-6 | 0.83 | 1.01 | |
| Molla di compressione 3 | ||||
| 012 | 233002-3 | 0.83 | 1.01 | |
| Molla a compressione 6x29mm | ||||
| 013 | 233117-6 | 0.83 | 1.01 | |
| Manico di sblocco | ||||
| 014 | 452162-4 | 4.45 | 5.43 | |
| Scorrere * | ||||
| 015 | 455092-8 | 2.71 | 3.31 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 016 | 187879-7 | 38.72 | 47.24 | |
| Penna di gomma 6 | ||||
| 016A | 263005-3 | 0.83 | 1.01 | |
| Etichetta "indicazione" | ||||
| 016B | 803N80-7 | 2.71 | 3.31 | |
| Vite di rubinetto 4x18 | ||||
| 017 | 265A48-7 | 0.83 | 1.01 | |
| Etichetta "duh551" | ||||
| 018 | 815P92-0 | 2.71 | 3.31 | |
| Coperchio della spazzola | ||||
| 019 | 452145-4 | 1.67 | 2.04 | |
| Tappo portaspazzole | ||||
| 020 | 643941-3 | 2.36 | 2.88 | |
| Koolborstel Set Cb-442 A | ||||
| 021 | 195023-2 | 3.54 | 4.32 | |
| Vite di rubinetto 4x18 | ||||
| 022 | 265A48-7 | 0.83 | 1.01 | |
| Custodia del motore | ||||
| 023 | 187878-9 | 30.69 | 37.44 | |
| Spillo in Gomma 4 | ||||
| 023A | 263025-7 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 024 | 265A48-7 | 0.83 | 1.01 | |
| Portaspazzole in carbonio R | ||||
| 025 | 644511-1 | 3.54 | 4.32 | |
| Portaspazzole in carbonio L | ||||
| 026 | 644512-9 | 3.97 | 4.84 | |
| Circuito di controllo della velocità | ||||
| 027 | 620274-3 | 92.95 | 113.40 | |
| Interruttore | ||||
| 028 | 650730-9 | 11.82 | 14.42 | |
| Custodia del motore | ||||
| 029 | 187878-9 | 30.69 | 37.44 | |
| Spillo in Gomma 4 | ||||
| 029A | 263025-7 | 0.83 | 1.01 | |
| Porta magnete | ||||
| 030 | 638020-0 | 17.38 | 21.20 | |
| Cuscinetto a sfera 607llb | ||||
| 031 | 211021-9 | 4.45 | 5.43 | |
| Indotto | ||||
| 032 | 519261-6 | 54.30 | 66.25 | |
| Girante 55mm | ||||
| 033 | 240045-8 | 2.02 | 2.46 | |
| Cuscinetto a sfere 6000rd | ||||
| 034 | 211062-5 | 4.45 | 5.43 | |
| Set di alloggiamento dell'ingranaggio | ||||
| 035 | 140604-7 | 40.56 | 49.48 | |
| Spillo in Gomma 4 | ||||
| 035A | 263002-9 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 265999-8 | |||
| Maniglia dell'interruttore B | ||||
| 037 | 452160-8 | 12.22 | 14.91 | |
| Maniglia TSC 55 | ||||
| 038 | 452158-5 | 10.99 | 13.41 | |
| Protezione delle mani | ||||
| 039 | 452147-0 | 8.21 | 10.02 | |
| Vite di rubinetto 4x18 | ||||
| 040 | 265A48-7 | 0.83 | 1.01 | |
| Guida della polvere | ||||
| 041 | 443142-1 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608Zz A | ||||
| 042 | 210046-0 | 0.83 | 1.01 | |
| Rondella 8 x 14 x 1mm | ||||
| 043 | 253835-0 | 0.83 | 1.01 | |
| Ingranaggio Completo | ||||
| 044 | 140536-8 | 87.86 | 107.19 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 045A | 194671-4 | |||
| Dado di blocco esagonale 5x8 | ||||
| 045AC10 | 252103-8 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 045B | 126416-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 045BC10 | 264013-7 | |||
| Bus 5 | ||||
| 045BC20 | 257717-8 | 1.67 | 2.04 | |
| Bus 5 | ||||
| 045BC20 | 257766-5 | 0.83 | 1.01 | |
| STRISCIA | ||||
| 046 | 346325-1 | 1.75 | 2.14 | |
| Rondella 8 x 14 x 1mm | ||||
| 047 | 253835-0 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608Zz A | ||||
| 048 | 210046-0 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 049 | 265182-7 | |||
| COPERTURA | ||||
| 050 | 452156-9 | 10.99 | 13.41 | |
| Vite 4x20 | ||||
| 051 | 911138-5 | 0.83 | 1.01 | |
