Qui troverai tutte le parti e i disegni disponibili di “Makita DUC357”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

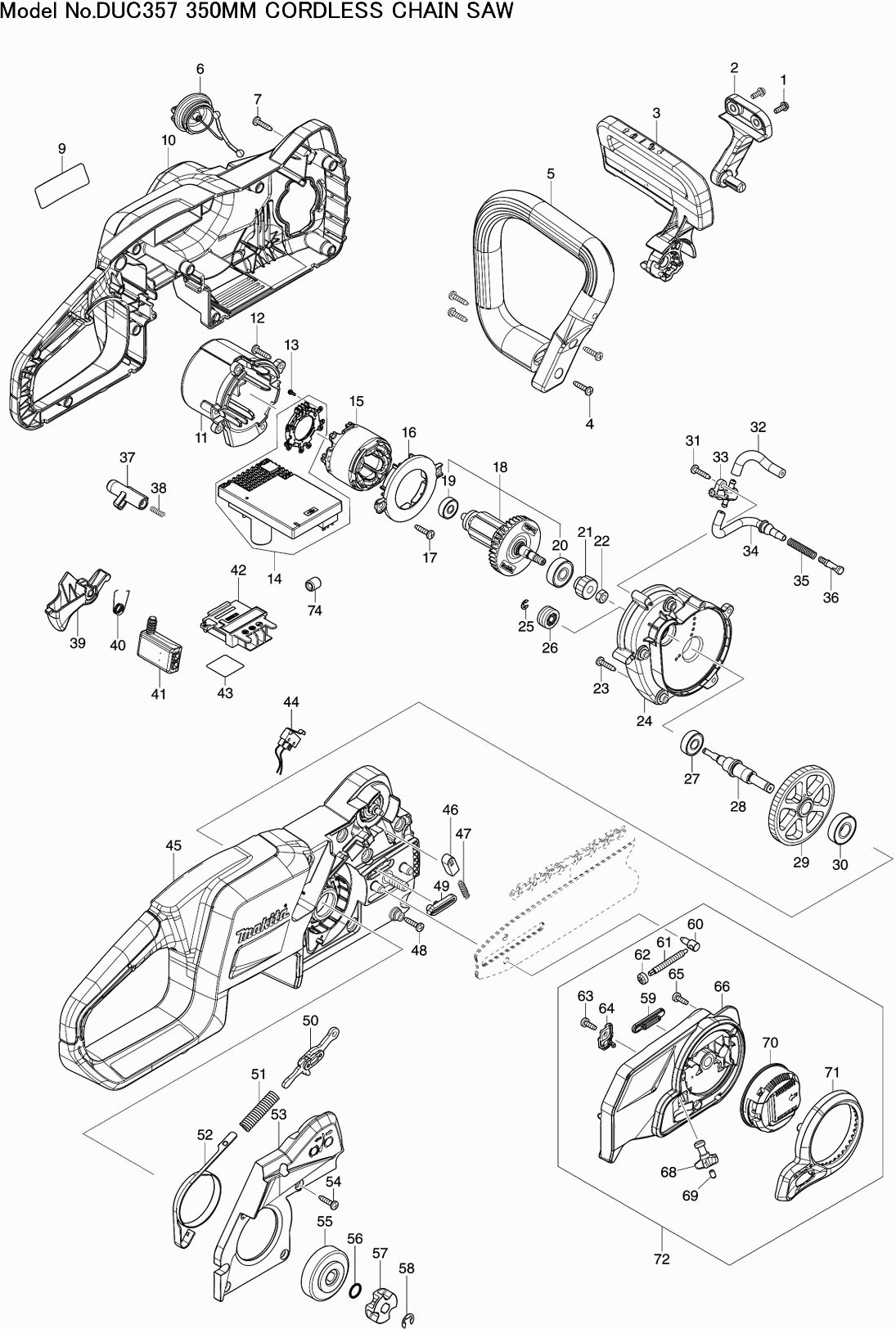

Disegni tecnici di Makita DUC357
Elenco parti di Makita DUC357
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Nessuna informazione disponibile, non ordinabile | ||||
001 | 911118-1 | |||
Handbeschermingveer DUC307 | ||||
002 | 413J87-7 | 2.04 | 2.49 | |
Veiligheidskap | ||||
003 | 141K82-0 | 6.91 | 8.43 | |
Waarschuwingslabel DUC307 | ||||
003C10 | 810R21-0 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
004 | 266326-2 | |||
Voorhandgreep | ||||
005 | 413J75-4 | 10.20 | 12.44 | |
Tankdop | ||||
006 | 162C20-1 | 1.44 | 1.76 | |
O-ring 29,5mm DUC307 | ||||
006C10 | 213A30-0 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
007 | 266326-2 | |||
Naamplaat DUC357 | ||||
009 | 858R06-8 | 0.83 | 1.01 | |
Behuizingset | ||||
010 | 183W84-2 | 47.33 | 57.74 | |
Penna di gomma 6 | ||||
010C10 | 263005-3 | 0.83 | 1.01 | |
Label Makita DUC307 | ||||
010C20 | 8057G1-2 | 0.83 | 1.01 | |
Motorhuisset | ||||
011 | 413J76-2 | 2.70 | 3.29 | |
Nessuna informazione disponibile, non ordinabile | ||||
012 | 266326-2 | |||
Met.schr M2x6mm | ||||
013 | 652119-7 | 0.83 | 1.01 | |
Controller | ||||
014 | 620J79-1 | 97.69 | 119.18 | |
Veld DUC307 | ||||
015 | 629B62-7 | 13.48 | 16.45 | |
Tussenplaat | ||||
016 | 413J86-9 | 0.84 | 1.02 | |
Nessuna informazione disponibile, non ordinabile | ||||
017 | 266326-2 | |||
Anker assy | ||||
018 | 519766-6 | 33.44 | 40.80 | |
Cuscinetto a sfere 626ZZ DUH604S | ||||
019 | 211499-6 | 0.98 | 1.20 | |
Cuscinetto a sfere 629ddw | ||||
020 | 211092-6 | 4.45 | 5.43 | |
Tandwiel 16 | ||||
021 | 227989-9 | 2.70 | 3.29 | |
Dado M6 | ||||
022 | 252186-8 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
023 | 266326-2 | |||
Lagerhuis | ||||
024 | 413J72-0 | 2.70 | 3.29 | |
Anello ferma E-4 | ||||
025 | 961011-9 | 0.83 | 1.01 | |
Ingranaggio a vite senza fine DUC353Z | ||||
026 | 226884-0 | 1.00 | 1.22 | |
Nessuna informazione disponibile, non ordinabile | ||||
027 | 211032-4 | |||
As | ||||
028 | 327A29-0 | 3.06 | 3.73 | |
Tandwiel 73 | ||||
029 | 227990-4 | 4.38 | 5.34 | |
Cuscinetto a sfera 6001Ddw A | ||||
030 | 210163-6 | 1.18 | 1.44 | |
Nessuna informazione disponibile, non ordinabile | ||||
031 | 266326-2 | |||
Olieleiding 3-60 | ||||
032 | 422914-7 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
033 | 141N25-0 | |||
Olieleiding 3-105 | ||||
034 | 422913-9 | 0.84 | 1.02 | |
Molla compressione | ||||
035 | 231975-4 | 0.83 | 1.01 | |
Testa di aspirazione DUC355/EA3201S A | ||||
036 | 452666-6 | 0.83 | 1.01 | |
Schakelknop A/U | ||||
037 | 413J88-5 | 0.83 | 1.01 | |
Molla di compressione 4 | ||||
038 | 231469-9 | 0.83 | 1.01 | |
Schakelhendel | ||||
039 | 413J84-3 | 1.02 | 1.24 | |
Molla di torsione 9 | ||||
040 | 233621-5 | 0.83 | 1.01 | |
Interruttore C3Xa-1Pspm Dsp600 | ||||
041 | 651083-9 | 19.29 | 23.53 | |
Unità di connessione | ||||
042 | 643874-2 | 3.54 | 4.32 | |
Label serienr. DUC357 | ||||
043 | 858R13-1 | 0.83 | 1.01 | |
Interruttore DUC254Z | ||||
044 | 632L48-2 | 12.22 | 14.91 | |
Behuizingset | ||||
045 | 183W84-2 | 47.33 | 57.74 | |
Penna di gomma 6 | ||||
045C10 | 263005-3 | 0.83 | 1.01 | |
Label Makita DUC307 | ||||
045C20 | 8057G1-2 | 0.83 | 1.01 | |
Guida Ea3200S A | ||||
046 | 313212-9 | 0.83 | 1.01 | |
Molla di pressione 6 Ea3201S A | ||||
047 | 234210-9 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
048 | 266326-2 | |||
Doorvoer | ||||
049 | 422915-5 | 0.83 | 1.01 | |
Piastra di frizione UC002G | ||||
050 | 141E60-4 | 5.70 | 6.95 | |
Molla a compressione 7 DUC254C | ||||
051 | 232452-9 | 0.83 | 1.01 | |
Banda Freno UC002G | ||||
052 | 347864-4 | 3.97 | 4.84 | |
Afdekkap R | ||||
053 | 413J85-1 | 2.34 | 2.85 | |
Nessuna informazione disponibile, non ordinabile | ||||
054 | 266326-2 | |||
Remtrommel | ||||
055 | 162B78-4 | 7.98 | 9.74 | |
Anello O 10 Duc353 | ||||
056 | 213060-5 | 0.83 | 1.01 | |
O-Ring 10 Duc204 | ||||
056-1 | 213A41-5 | 0.83 | 1.01 | |
Ruota di catena 6 | ||||
057 | 221464-7 | 1.39 | 1.70 | |
Anello di arresto E-7 | ||||
058 | 961013-5 | 0.83 | 1.01 | |
Passaggio UC016G/017G | ||||
059 | 422833-7 | 0.83 | 1.01 | |
Spillo di regolazione | ||||
060 | 326310-0 | 0.98 | 1.20 | |
Vite di regolazione UC014G/017G | ||||
061 | 327958-1 | 1.07 | 1.31 | |
Ingranaggio 14 | ||||
062 | 227496-2 | 3.96 | 4.83 | |
Nessuna informazione disponibile, non ordinabile | ||||
063 | 265C54-4 | |||
Cappuccio di copertura UC014G/017G | ||||
064 | 413F29-7 | 1.07 | 1.31 | |
Nessuna informazione disponibile, non ordinabile | ||||
065 | 265C54-4 | |||
Tandwielkap DUC307 | ||||
066 | 413J73-8 | 4.92 | 6.00 | |
ALBERO DI TRASMISSIONE | ||||
068 | 142665-3 | 3.54 | 4.32 | |
Spillo in Gomma 4 | ||||
069 | 263002-9 | 0.83 | 1.01 | |
Toggle di rilascio rapido | ||||
070 | 142235-8 | 5.71 | 6.97 | |
Anello di copertura | ||||
071 | 454819-3 | 1.20 | 1.46 | |
Afdekkap zwaard | ||||
072 | 136784-5 | 12.82 | 15.64 | |
Filtro di linea | ||||
074 | 688164-6 | 0.83 | 1.01 |
