Qui troverai tutte le parti e i disegni disponibili di “Makita DUA300”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

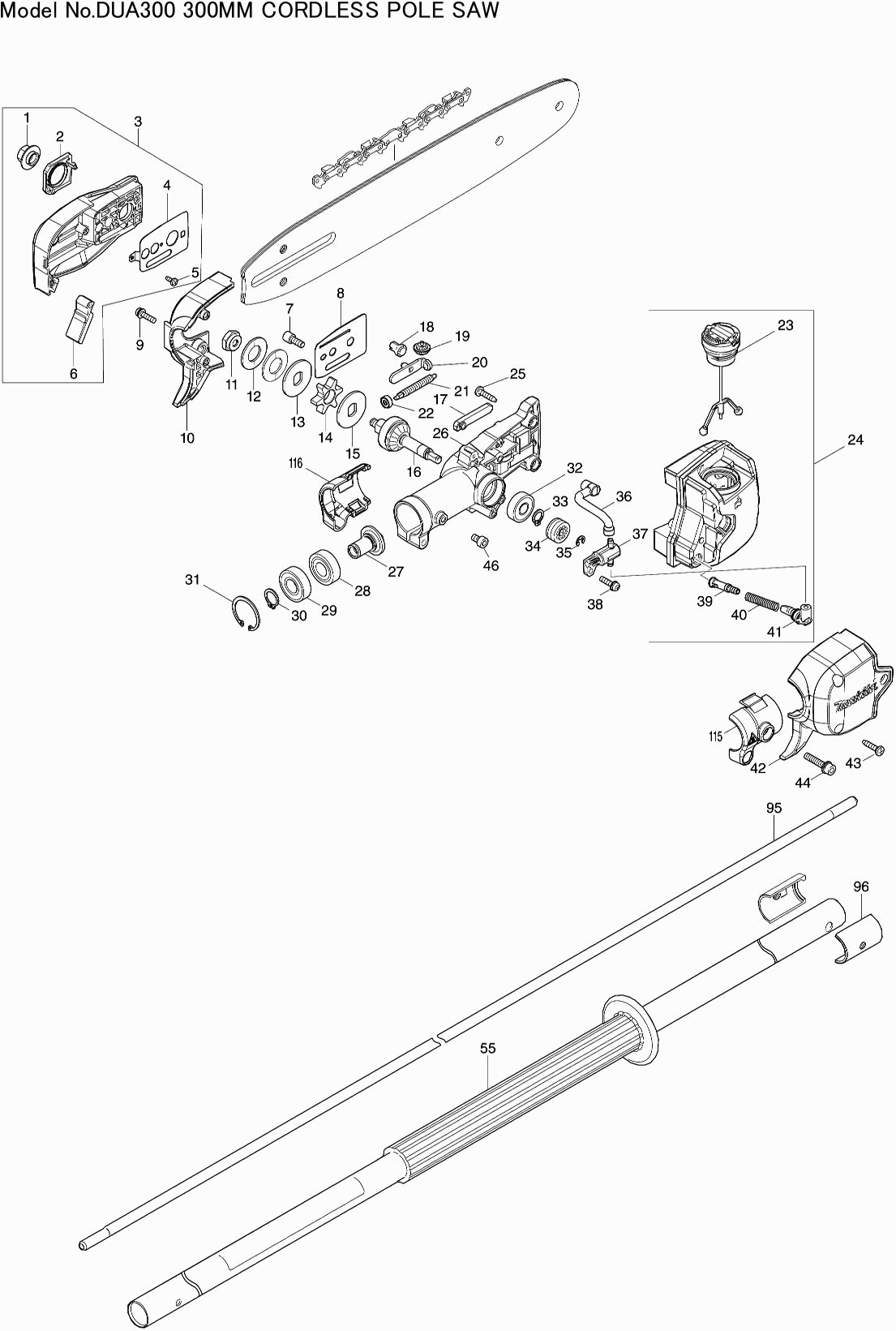

Disegni tecnici di Makita DUA300
Elenco parti di Makita DUA300
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Dado con flangia DUC306 | ||||
001 | 162494-8 | 3.54 | 4.32 | |
Cappuccio delle dadi DUA300 | ||||
002 | 412638-3 | 1.82 | 2.22 | |
Copertura per spada DUA300/301 | ||||
003 | 136373-6 | 14.55 | 17.75 | |
Piastra di guida L DUA300 | ||||
004 | 347707-0 | 1.18 | 1.44 | |
Vite autofilettante Pt3X8 | ||||
005 | 265954-0 | 0.83 | 1.01 | |
Bladgeleider | ||||
006 | 422599-9 | 1.00 | 1.22 | |
Bullone a brugola M4x20mm | ||||
007 | 266905-6 | 0.83 | 1.01 | |
Piastra di guida DUA300 | ||||
008 | 347708-8 | 0.83 | 1.01 | |
Vite 4x16 A | ||||
009 | 911526-6 | 0.83 | 1.01 | |
Carcassa ingranaggio DUA300 | ||||
010 | 183P83-2 | 6.41 | 7.82 | |
Dado M6 DUA300 | ||||
011 | 252291-1 | 0.83 | 1.01 | |
Rondella di bloccaggio 14 DUA300 | ||||
012 | 232626-2 | 0.83 | 1.01 | |
Anello di bloccaggio DUA300 | ||||
013 | 347705-4 | 1.00 | 1.22 | |
Ruota a catena 6 DUA300 | ||||
014 | 226992-7 | 3.12 | 3.81 | |
Anello di bloccaggio DUA300 | ||||
015 | 347705-4 | 1.00 | 1.22 | |
Come A DUA300 | ||||
016 | 141D34-9 | 12.19 | 14.87 | |
Passaggio DUA300 | ||||
017 | 422602-6 | 0.83 | 1.01 | |
Ingranaggio di trasmissione AS1925 | ||||
018 | 227620-7 | 1.20 | 1.46 | |
Ingranaggio 14 | ||||
019 | 227634-6 | 3.54 | 4.32 | |
Piastra di serraggio DUA300 | ||||
020 | 347706-2 | 1.67 | 2.04 | |
Vite di regolazione DUA300 | ||||
021 | 327606-2 | 1.00 | 1.22 | |
Ingranaggio 14 | ||||
022 | 227496-2 | 3.96 | 4.83 | |
Tappo dell'olio DUC353Z | ||||
023 | 126832-8 | 12.22 | 14.91 | |
O-ring 25 DUA300 | ||||
023C10 | 213894-6 | 1.39 | 1.70 | |
Serbatoio dell'olio DUA300 | ||||
024 | 136372-8 | 30.69 | 37.44 | |
Nessuna informazione disponibile, non ordinabile | ||||
025 | 266326-2 | |||
Carcassa ingranaggio DUA300 | ||||
026 | 136301-1 | 19.29 | 23.53 | |
Anello O 28 | ||||
026C10 | 213437-4 | 0.83 | 1.01 | |
Set di ingranaggi DUA300 | ||||
027 | 141D35-7 | 5.70 | 6.95 | |
Cuscinetto a sfere 6001dw | ||||
028 | 211131-2 | 9.24 | 11.27 | |
Cuscinetto a sfere 6001zz | ||||
029 | 211148-5 | 8.21 | 10.02 | |
Rondella di bloccaggio S-12 | ||||
030 | 961052-5 | 0.83 | 1.01 | |
Anello di bloccaggio R-28 | ||||
031 | 962106-1 | 0.83 | 1.01 | |
Cuscinetto a sfere 609llu | ||||
032 | 210060-6 | 4.45 | 5.43 | |
Anello di bloccaggio S-9 | ||||
033 | 961005-4 | 0.83 | 1.01 | |
Ingranaggio a vite senza fine DUC353Z | ||||
034 | 226884-0 | 1.00 | 1.22 | |
Anello ferma E-4 | ||||
035 | 961011-9 | 0.83 | 1.01 | |
Linea olio DUA300 | ||||
036 | 422600-0 | 1.99 | 2.43 | |
Pompa olio DUA300 | ||||
037 | 140U04-7 | 10.50 | 12.81 | |
Nessuna informazione disponibile, non ordinabile | ||||
037-1 | 141N25-0 | |||
Vite 4x16 A | ||||
038 | 911526-6 | 0.83 | 1.01 | |
Testa di aspirazione DUC355/EA3201S A | ||||
039 | 452666-6 | 0.83 | 1.01 | |
Molla compressione | ||||
040 | 231975-4 | 0.83 | 1.01 | |
Linea olio 3x14 DUA300 | ||||
041 | 422601-8 | 1.51 | 1.84 | |
Carcassa ingranaggio DUA300 | ||||
042 | 183P83-2 | 6.41 | 7.82 | |
Nessuna informazione disponibile, non ordinabile | ||||
043 | 266326-2 | |||
Nessuna informazione disponibile, non ordinabile | ||||
044 | 922243-3 | |||
Vite a brugola M5 x 95 mm | ||||
046 | 922202-7 | 0.83 | 1.01 | |
Set di maniglie DUA300 | ||||
047 | 183P85-8 | 21.23 | 25.90 | |
Dado Esagonale M5 | ||||
047C10 | 931202-6 | 0.83 | 1.01 | |
Circuito di commutazione DUA300 | ||||
048 | 140V21-3 | 10.50 | 12.81 | |
Etichetta dell'interruttore DUC306 | ||||
048C10 | 819S81-5 | 2.02 | 2.46 | |
Pulsante di commutazione DUR369N | ||||
049 | 459758-2 | 1.67 | 2.04 | |
Molla di torsione 12 | ||||
050 | 233622-3 | 0.83 | 1.01 | |
Interruttore C3JW-6B-pan DUB363 | ||||
051 | 651438-8 | 19.23 | 23.46 | |
Interruttore | ||||
052 | 632G61-0 | 9.24 | 11.27 | |
Leva di blocco DUR369N | ||||
053 | 459759-0 | 1.18 | 1.44 | |
Molla di compressione 4 | ||||
054 | 233101-1 | 0.83 | 1.01 | |
Tubo 24 B DUA300 | ||||
055 | 140V09-3 | 38.72 | 47.24 | |
Etichetta di avvertimento DUA300 | ||||
055C10 | 8016N5-5 | 1.00 | 1.22 | |
Set di maniglie DUA300 | ||||
056 | 183P85-8 | 21.23 | 25.90 | |
Dado Esagonale M5 | ||||
056C10 | 931202-6 | 0.83 | 1.01 | |
Vite a brugola 5X20 | ||||
057 | 922232-8 | 0.98 | 1.20 | |
Nessuna informazione disponibile, non ordinabile | ||||
058 | 266326-2 | |||
Vite Vk 20mm | ||||
059 | 911233-1 | 0.83 | 1.01 | |
Morsetto per tubo DUA300 | ||||
060 | 136371-0 | 10.52 | 12.83 | |
Vite a brugola M5 x 95 mm | ||||
061 | 922202-7 | 0.83 | 1.01 | |
Vite a brugola 5X20 | ||||
062 | 922232-8 | 0.98 | 1.20 | |
Spillo in Gomma 4 | ||||
063 | 263002-9 | 0.83 | 1.01 | |
Acciaio d'ammortamento DUA 300 | ||||
064 | 127641-8 | 21.08 | 25.72 | |
Pezzo di accoppiamento DUA300 | ||||
065 | 327600-4 | 7.21 | 8.80 | |
Spillo 5 DUA300 | ||||
066 | 256964-8 | 0.83 | 1.01 | |
Molla di torsione 12 DUA300 | ||||
067 | 232625-4 | 0.83 | 1.01 | |
Bloccaggio mandrino DUA300 | ||||
068 | 327601-2 | 5.17 | 6.31 | |
Cuscinetto a sfere 6002llu | ||||
069 | 211232-6 | 7.22 | 8.81 | |
Ingranaggio 33 DUA300 | ||||
070 | 226997-7 | 4.03 | 4.92 | |
Rondella 12 | ||||
071 | 253744-3 | 0.83 | 1.01 | |
Cuscinetto a sfere 6901zz | ||||
072 | 211150-8 | 5.06 | 6.17 | |
Custodia del motore DUA300 | ||||
073 | 183P84-0 | 25.36 | 30.94 | |
Penna di gomma 6 | ||||
073C10 | 263005-3 | 0.83 | 1.01 | |
Vite autofilettante Pf 5x25 | ||||
074 | 266459-3 | 0.83 | 1.01 | |
Carcassa ingranaggio DUR369 | ||||
075 | 136230-8 | 10.50 | 12.81 | |
Anello O 22 | ||||
076 | 213961-7 | 0.83 | 1.01 | |
Indotto DUA300 | ||||
077 | 510470-0 | 39.98 | 48.78 | |
Ingranaggio 16 DUA300 | ||||
078 | 226996-9 | 3.11 | 3.79 | |
Cuscinetto a sfere 608ddw | ||||
079 | 210005-4 | 4.45 | 5.43 | |
Cuscinetto a sfere 607Zz A | ||||
080 | 211382-7 | 3.20 | 3.90 | |
Piastra intermedia DUR369 | ||||
081 | 459764-7 | 1.18 | 1.44 | |
Nessuna informazione disponibile, non ordinabile | ||||
082 | 266326-2 | |||
Campo | ||||
083 | 629A12-6 | 39.53 | 48.23 | |
Casa del motore DUR369N | ||||
084 | 459763-9 | 5.06 | 6.17 | |
Piastra DUR369 | ||||
085 | 347620-2 | 0.83 | 1.01 | |
Vite M4x5 | ||||
086 | 265132-2 | 0.83 | 1.01 | |
Controllore DUA300 | ||||
087 | 620C83-8 | 118.43 | 144.48 | |
Unità di connessione (3 contatti) | ||||
088 | 644809-6 | 3.96 | 4.83 | |
Etichetta numero di serie DUA300 | ||||
089 | 857J52-0 | 0.83 | 1.01 | |
Custodia del motore DUA300 | ||||
090 | 183P84-0 | 25.36 | 30.94 | |
Penna di gomma 6 | ||||
090C10 | 263005-3 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
091 | 266326-2 | |||
Piastra con nome DUA300 | ||||
092 | 857J50-4 | 2.71 | 3.31 | |
Protezione DUA300 | ||||
093 | 412645-6 | 10.50 | 12.81 | |
Nessuna informazione disponibile, non ordinabile | ||||
094 | 266326-2 | |||
Asse DUA300 | ||||
095 | 327608-8 | 19.23 | 23.46 | |
Giunto 28 DUA300 | ||||
096 | 312A03-1 | 3.44 | 4.20 | |
Coperchio del cambio DUA300 | ||||
115 | 183R91-5 | 2.02 | 2.46 | |
Coperchio del cambio DUA300 | ||||
116 | 183R91-5 | 2.02 | 2.46 |
