Qui troverai tutte le parti e i disegni disponibili di “Makita DTW700”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

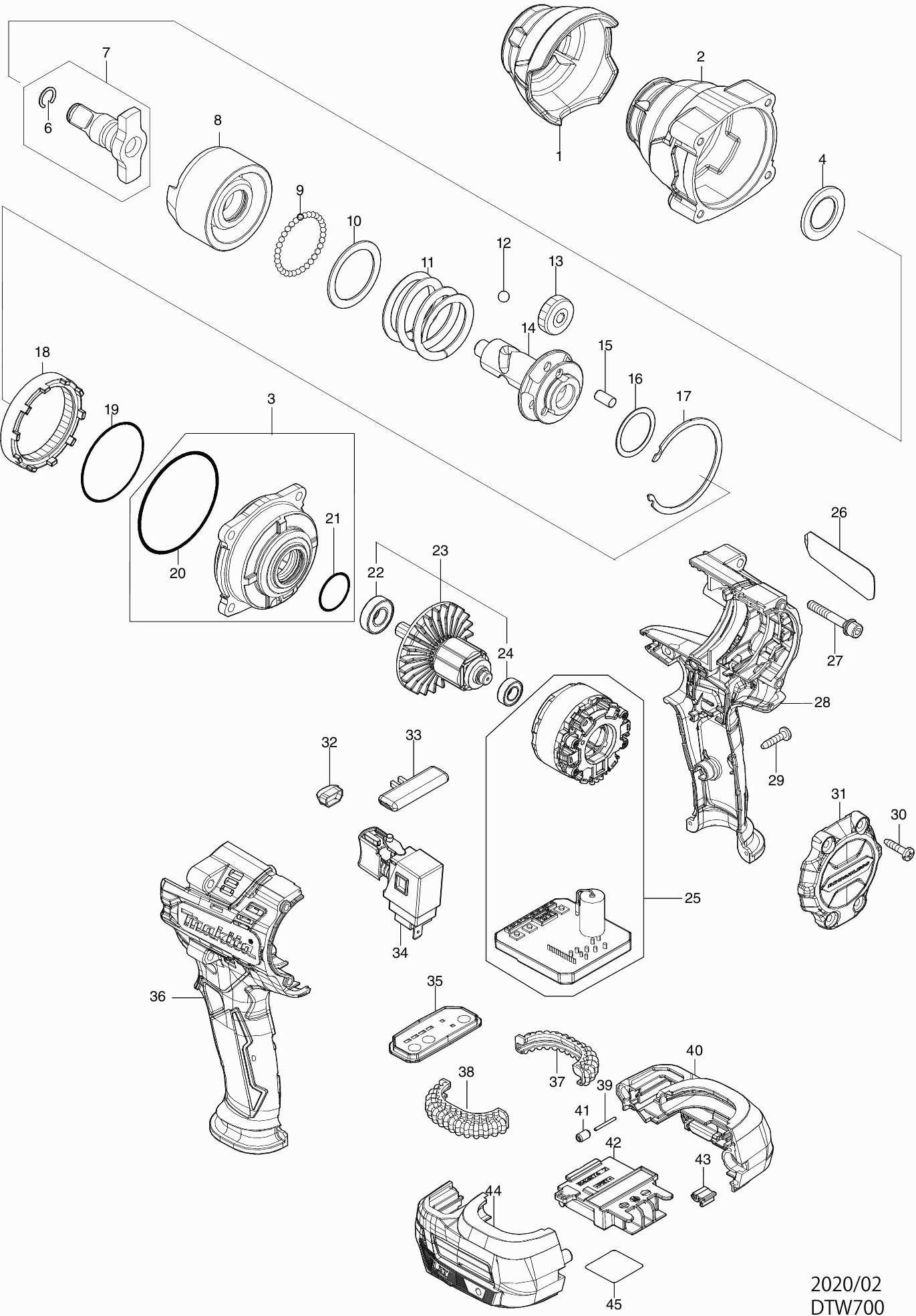

Disegni tecnici di Makita DTW700
Elenco parti di Makita DTW700
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio antiurto DTW700/701 | ||||
| 001 | 422607-6 | 1.18 | 1.44 | |
| Slaghuis DTW700/01 A | ||||
| 002 | 141U35-9 | 17.38 | 21.20 | |
| Ingranaggio DTW700/01 | ||||
| 003 | 136296-8 | 11.82 | 14.42 | |
| Rondella 20 DTW700/01 | ||||
| 004 | 253481-9 | 0.83 | 1.01 | |
| Anello di bloccaggio 10 | ||||
| 006 | 231907-1 | 0.83 | 1.01 | |
| Incudine DTW700 | ||||
| 007 | 136256-0 | 72.58 | 88.55 | |
| Pezzo di battuta DTW700/01 | ||||
| 008 | 327624-0 | 25.36 | 30.94 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 216001-0 | |||
| Rondella 32 | ||||
| 010 | 267340-1 | 1.18 | 1.44 | |
| Molla di compressione 34 DTW700/01 | ||||
| 011 | 232629-6 | 4.45 | 5.43 | |
| Palla di acciaio 6.4 | ||||
| 012 | 216007-8 | 0.83 | 1.01 | |
| Ingranaggio 21 DTW700/01 | ||||
| 013 | 227813-6 | 2.02 | 2.46 | |
| Albero DTW700/01 | ||||
| 014 | 327623-2 | 12.22 | 14.91 | |
| Perno 6mm DTW701 | ||||
| 015 | 256211-7 | 0.83 | 1.01 | |
| Rivetto 25mm | ||||
| 016 | 267494-4 | 0.83 | 1.01 | |
| Anello di bloccaggio DTW700/01 | ||||
| 017 | 347722-4 | 3.96 | 4.83 | |
| Ingranaggio 48 DTW700/01 | ||||
| 018 | 227814-4 | 3.96 | 4.83 | |
| Anello O 48 | ||||
| 019 | 213624-5 | 0.83 | 1.01 | |
| O-ring 60 | ||||
| 020 | 213654-6 | 1.39 | 1.70 | |
| Anello O 22 | ||||
| 021 | 213961-7 | 0.83 | 1.01 | |
| Cuscinetto a sfera 6900Ddw DUX60 A | ||||
| 022 | 210258-5 | 4.60 | 5.61 | |
| Indotto DTW700/01 | ||||
| 023 | 519635-1 | 21.74 | 26.52 | |
| Cuscinetto a sfere 688ZZ DTW701 | ||||
| 024 | 211343-7 | 1.67 | 2.04 | |
| Campo | ||||
| 025 | 629A06-1 | 99.33 | 121.18 | |
| Targa nome DTW700 | ||||
| 026 | 857M03-1 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 027 | 251476-6 | |||
| Inbusbout M5X35Mm A | ||||
| 027-1 | 265D13-4 | 0.83 | 1.01 | |
| Custodia del motore DTW700/01 | ||||
| 028 | 183P88-2 | 12.22 | 14.91 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 029 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 030 | 266326-2 | |||
| Coperchio posteriore DTW700/01 | ||||
| 031 | 412673-1 | 2.71 | 3.31 | |
| Circuito di luce Dhp483 | ||||
| 032 | 620549-0 | 3.54 | 4.32 | |
| Pulsante di commutazione L/r | ||||
| 033 | 456268-0 | 0.98 | 1.20 | |
| Interruttore TW001G | ||||
| 034 | 140U03-9 | 28.02 | 34.18 | |
| Tappo dell'interruttore DTW701 | ||||
| 034C10 | 424774-3 | 0.83 | 1.01 | |
| Piastra di interruttore DTW700/01 | ||||
| 035 | 140U53-4 | 1.67 | 2.04 | |
| Etichetta A/U DTW301 | ||||
| 035C10 | 8012S9-8 | 1.20 | 1.46 | |
| Custodia del motore DTW700/01 | ||||
| 036 | 183P88-2 | 12.22 | 14.91 | |
| Trillingsdemper TW001G A | ||||
| 037 | 422A56-3 | 1.18 | 1.44 | |
| Trillingsdemper TW001G A | ||||
| 038 | 422A56-3 | 1.18 | 1.44 | |
| Perno 1,5 | ||||
| 039 | 268284-8 | 0.83 | 1.01 | |
| Custodia della batteria DTW700/01 | ||||
| 040 | 183P89-0 | 8.21 | 10.02 | |
| Penna di gomma 6 | ||||
| 040C10 | 263005-3 | 0.83 | 1.01 | |
| Dado di bloccaggio M4x7mm | ||||
| 040C20 | 252126-6 | 0.83 | 1.01 | |
| Penna di gomma 5 | ||||
| 041 | 263036-2 | 1.18 | 1.44 | |
| Unità di connessione | ||||
| 042 | 643874-2 | 3.54 | 4.32 | |
| Protezione AF-DW | ||||
| 043 | 424517-3 | 0.83 | 1.01 | |
| Custodia della batteria DTW700/01 | ||||
| 044 | 183P89-0 | 8.21 | 10.02 | |
| Penna di gomma 6 | ||||
| 044C10 | 263005-3 | 0.83 | 1.01 | |
| Dado di bloccaggio M4x7mm | ||||
| 044C20 | 252126-6 | 0.83 | 1.01 | |
| Etichetta numero di serie DTW700 | ||||
| 045 | 857M11-2 | 0.83 | 1.01 | |
