Qui troverai tutte le parti e i disegni disponibili di “Makita DTM41”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

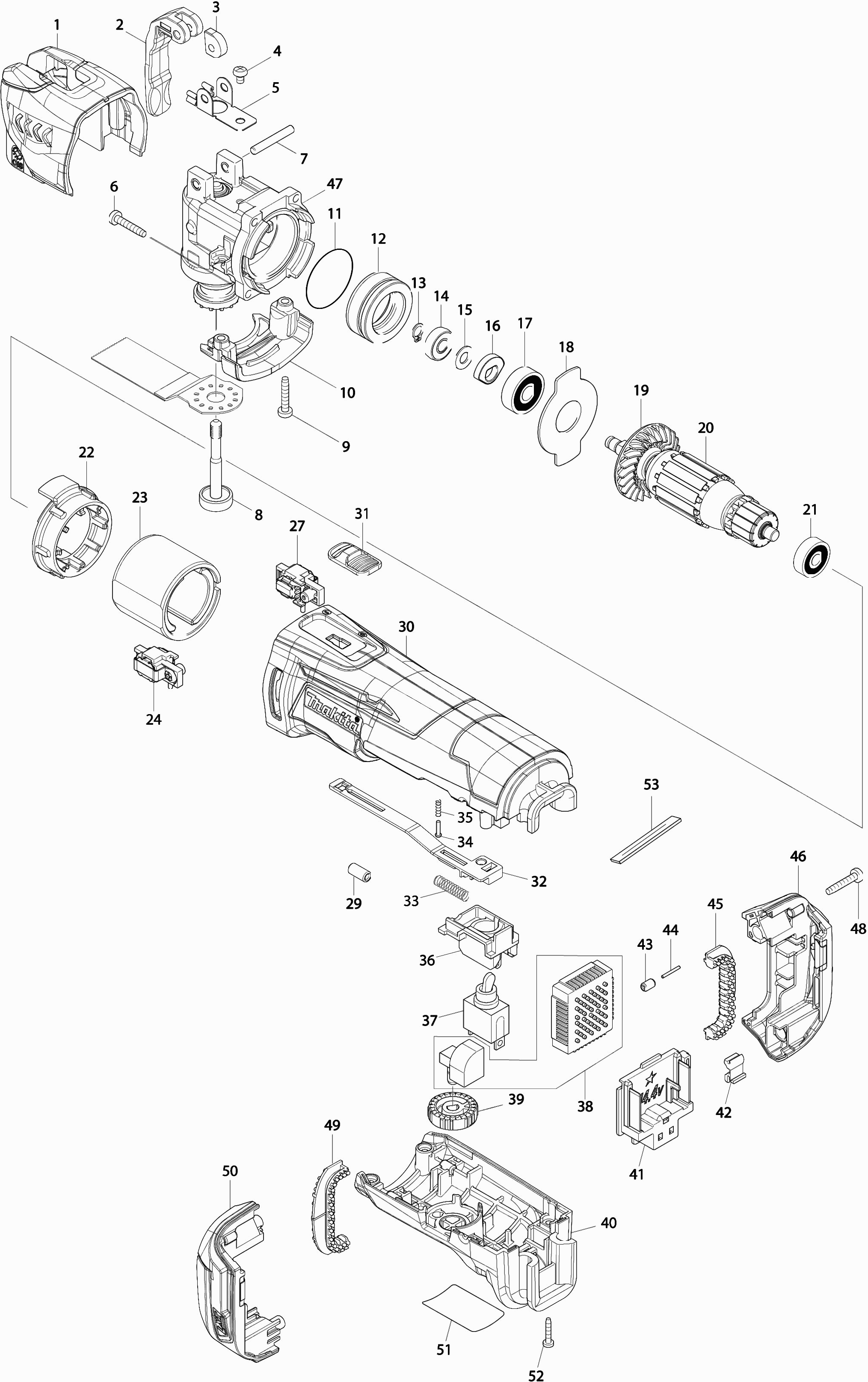

Disegni tecnici di Makita DTM41
Elenco parti di Makita DTM41
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
CAPPUCCIO PROTETTIVO | ||||
001 | 455272-6 | 3.54 | 4.32 | |
Cricchetto di sblocco | ||||
002 | 319059-9 | 2.71 | 3.31 | |
Piastra Girevole | ||||
003 | 313268-2 | 2.02 | 2.46 | |
Nessuna informazione disponibile, non ordinabile | ||||
004 | 911102-6 | |||
Molla a Foglia | ||||
005 | 232282-8 | 0.98 | 1.20 | |
Vite autofilettante 4x20 | ||||
006 | 266424-2 | 0.83 | 1.01 | |
Penna 5 | ||||
007 | 268306-4 | 0.83 | 1.01 | |
Bullone dell'asse | ||||
008 | 327177-9 | 4.82 | 5.88 | |
Bullone dell'asse | ||||
008A | 327177-9 | 4.82 | 5.88 | |
Bullone dell'asse | ||||
008B | 327177-9 | 4.82 | 5.88 | |
Vite autofilettante 4x20 | ||||
009 | 266424-2 | 0.83 | 1.01 | |
COPERTURA | ||||
010 | 454635-3 | 1.46 | 1.78 | |
Anello O 35 | ||||
011 | 213343-3 | 0.83 | 1.01 | |
Alloggiamento del cuscinetto | ||||
012 | 326347-7 | 4.45 | 5.43 | |
Anello di bloccaggio S-7 | ||||
013 | 961003-8 | 0.83 | 1.01 | |
Cuscinetto pivot 706 A | ||||
014 | 210164-4 | 1.67 | 2.04 | |
Rondella 7 | ||||
015 | 253133-2 | 0.83 | 1.01 | |
Contrappeso | ||||
016 | 313245-4 | 0.83 | 1.01 | |
Cuscinetto a sfere 629ddw | ||||
017 | 211092-6 | 4.45 | 5.43 | |
Blocco del cuscinetto | ||||
018 | 285857-2 | 0.83 | 1.01 | |
Girante 46 | ||||
019 | 240140-4 | 0.98 | 1.20 | |
Indotto 14,4 Dtm41 | ||||
020 | 519337-9 | 19.23 | 23.46 | |
Cuscinetto a sfere 627ddw | ||||
021 | 210045-2 | 3.12 | 3.81 | |
Piastra intermedia Dtm41 51 | ||||
022 | 455017-2 | 0.83 | 1.01 | |
Porta magnete | ||||
023 | 632B69-4 | 11.82 | 14.42 | |
Portaspazzole di Carbone | ||||
024 | 632B88-0 | 3.12 | 3.81 | |
Portaspazzole di Carbone | ||||
027 | 632B89-8 | 3.12 | 3.81 | |
Filtro di linea | ||||
029 | 688161-2 | 0.83 | 1.01 | |
Custodia del motore | ||||
030 | 455013-0 | 10.50 | 12.81 | |
Bottone dell'interruttore | ||||
031 | 455016-4 | 0.83 | 1.01 | |
CURSOR DI COMMUTAZIONE | ||||
032 | 455015-6 | 0.83 | 1.01 | |
Molla di compressione 5mm | ||||
033 | 234263-8 | 0.83 | 1.01 | |
Rivetto 2 | ||||
034 | 255058-6 | 0.83 | 1.01 | |
Molla di compressione 3 | ||||
035 | 233002-3 | 0.83 | 1.01 | |
Scatola dell'interruttore Dtm41 51 | ||||
036 | 455018-0 | 0.83 | 1.01 | |
Interruttore | ||||
037 | 651423-1 | 11.82 | 14.42 | |
Circuito di controllo della velocità | ||||
038 | 620269-6 | 59.21 | 72.24 | |
Manopola rotante 28mm | ||||
039 | 271617-8 | 1.67 | 2.04 | |
Copertura del Manico | ||||
040 | 142553-4 | 3.12 | 3.81 | |
Penna di gomma 6 | ||||
040A | 263005-3 | 0.83 | 1.01 | |
Unità di connessione (3 contatti) | ||||
041 | 643854-8 | 3.12 | 3.81 | |
Feltro dell'ammortizzatore | ||||
042 | 424476-1 | 0.83 | 1.01 | |
Penna di gomma 5 | ||||
043 | 263036-2 | 1.18 | 1.44 | |
Perno 1,5 | ||||
044 | 268184-2 | 0.83 | 1.01 | |
Gomma di smorzamento | ||||
045 | 424473-7 | 1.39 | 1.70 | |
Custodia della batteria Dtm41 | ||||
046 | 187847-0 | 5.71 | 6.97 | |
Penna di gomma 6 | ||||
046A | 263005-3 | 0.83 | 1.01 | |
Carter del manovella | ||||
047 | 143250-5 | 77.67 | 94.76 | |
Vite autofilettante 4x20 | ||||
048 | 266424-2 | 0.83 | 1.01 | |
Gomma di smorzamento | ||||
049 | 424473-7 | 1.39 | 1.70 | |
Custodia della batteria Dtm41 | ||||
050 | 187847-0 | 5.71 | 6.97 | |
Penna di gomma 6 | ||||
050A | 263005-3 | 0.83 | 1.01 | |
TARGHETTA | ||||
051 | 815M32-0 | 2.71 | 3.31 | |
Vite autofilettante 3x16 | ||||
052 | 266130-9 | 0.83 | 1.01 | |
Gomma spugna | ||||
053 | 423404-3 | 0.83 | 1.01 |
