Qui troverai tutte le parti e i disegni disponibili di “Makita DTD171”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

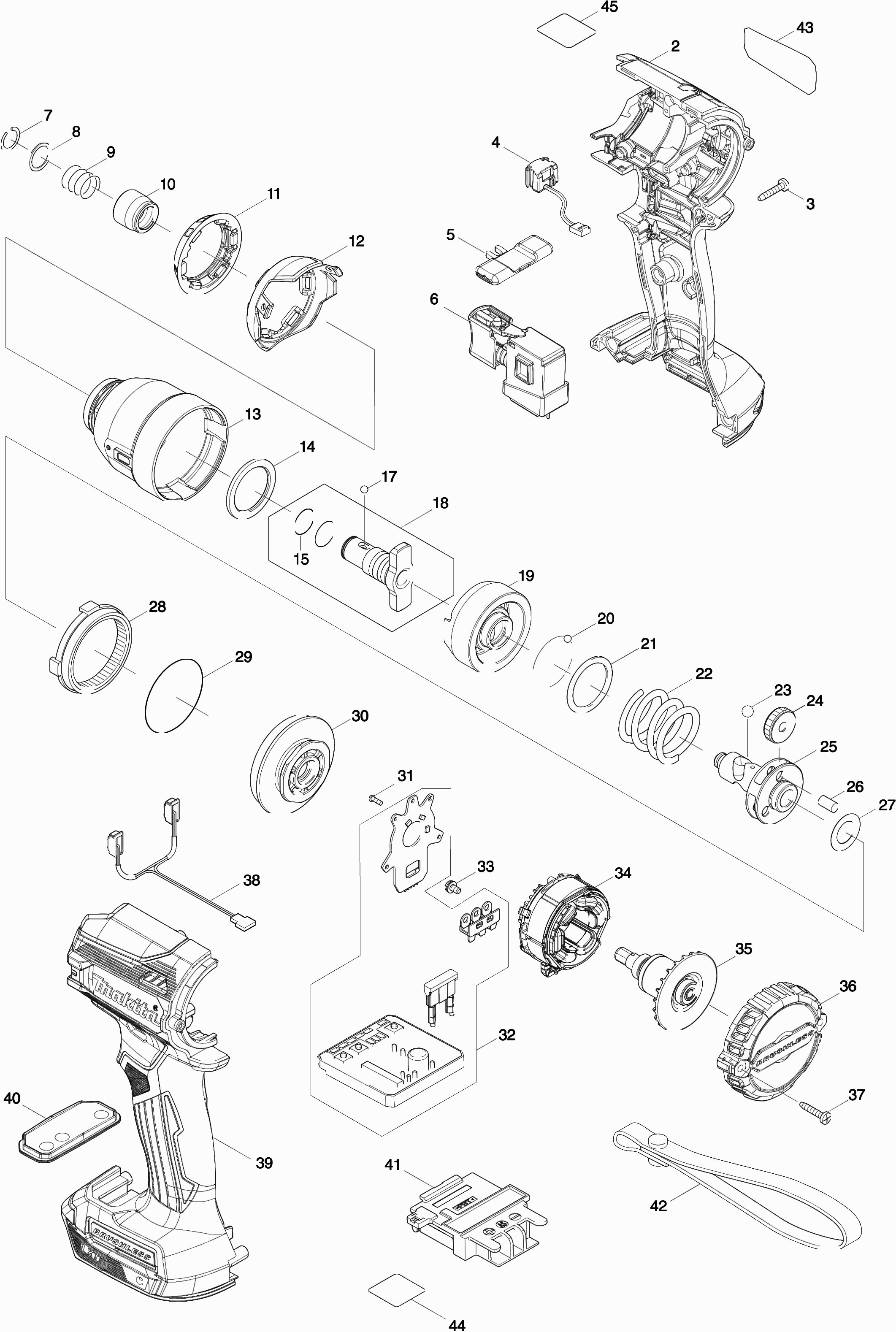

Disegni tecnici di Makita DTD171
Elenco parti di Makita DTD171
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Coperchio del motore DTD171 | ||||
| 002 | 183N06-8 | 11.82 | 14.42 | |
| Penna di gomma 6 | ||||
| 002C10 | 263005-3 | 0.83 | 1.01 | |
| Dado di bloccaggio M4x7mm | ||||
| 002C20 | 252126-6 | 0.83 | 1.01 | |
| Vite autofilettante 3x16 | ||||
| 003 | 266130-9 | 0.83 | 1.01 | |
| Interruttore DTD171 | ||||
| 004 | 632L84-8 | 9.24 | 11.27 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 005 | 455053-8 | 0.83 | 1.01 | |
| Interruttore A/U DTD171 | ||||
| 006 | 140B49-1 | 15.60 | 19.03 | |
| Sigillo DTD171 | ||||
| 006C10 | 424496-5 | 1.00 | 1.22 | |
| Anello di bloccaggio 11 | ||||
| 007 | 231951-8 | 0.83 | 1.01 | |
| Rondella 12 | ||||
| 008 | 267085-1 | 0.83 | 1.01 | |
| Molla a compressione 13 | ||||
| 009 | 233005-7 | 0.83 | 1.01 | |
| Porta inserti | ||||
| 010 | 326072-0 | 2.71 | 3.31 | |
| Gomma d'urto DTD171 | ||||
| 011 | 422269-0 | 1.18 | 1.44 | |
| Coperchio del carter ingranaggi DTD171 | ||||
| 012 | 458484-0 | 1.18 | 1.44 | |
| Casa del martello DTD171 | ||||
| 013 | 140A51-8 | 17.38 | 21.20 | |
| Rondella in nylon 30 mm DTD171 | ||||
| 014 | 261160-5 | 0.83 | 1.01 | |
| O-ring 12 | ||||
| 015 | 213118-0 | 0.83 | 1.01 | |
| Pallina di acciaio 3.5 | ||||
| 017 | 216040-0 | 0.83 | 1.01 | |
| Incudine DTD171 | ||||
| 018 | 136065-7 | 28.02 | 34.18 | |
| Pezzo di colpo DTD171 A | ||||
| 019 | 327750-5 | 28.02 | 34.18 | |
| Pallina di acciaio 3.5 | ||||
| 020 | 216040-0 | 0.83 | 1.01 | |
| Rondella piatta 24 | ||||
| 021 | 267175-0 | 0.83 | 1.01 | |
| Molla di pressione 24B DTD171 | ||||
| 022 | 232459-5 | 2.36 | 2.88 | |
| Pallina di acciaio 5.6 | ||||
| 023 | 216041-8 | 0.83 | 1.01 | |
| Ingranaggio 22 | ||||
| 024 | 227338-0 | 5.06 | 6.17 | |
| Asse DTD171 | ||||
| 025 | 327113-5 | 36.05 | 43.98 | |
| Penna 5 | ||||
| 026 | 268311-1 | 0.83 | 1.01 | |
| Rondella sottile 15 | ||||
| 027 | 253314-8 | 0.83 | 1.01 | |
| Rondella piatta 15 | ||||
| 027 | 253445-3 | 0.83 | 1.01 | |
| Ingranaggio 51 DTD171 | ||||
| 028 | 226182-2 | 4.33 | 5.28 | |
| Anello O 40 | ||||
| 029 | 213507-9 | 0.98 | 1.20 | |
| Alloggiamento del cuscinetto Dtd154 | ||||
| 030 | 143976-9 | 7.22 | 8.81 | |
| Parker Ck 2x6mm | ||||
| 031 | 266490-9 | 0.83 | 1.01 | |
| Controller | ||||
| 032 | 620D48-6 | 64.90 | 79.18 | |
| Vite a testa cruciforme M3X6 | ||||
| 033 | 652069-6 | 0.83 | 1.01 | |
| Campo Dtd170 | ||||
| 034 | 629217-2 | 12.22 | 14.91 | |
| Indotto Dtd154 A | ||||
| 035 | 619408-3 | 36.05 | 43.98 | |
| Coperchio posteriore DTD171 | ||||
| 036 | 458478-5 | 3.12 | 3.81 | |
| Vite autofilettante 3x16 | ||||
| 037 | 266130-9 | 0.83 | 1.01 | |
| Circuito di luce DTD171 | ||||
| 038 | 620849-8 | 6.38 | 7.78 | |
| Coperchio del motore DTD171 | ||||
| 039 | 183N06-8 | 11.82 | 14.42 | |
| Penna di gomma 6 | ||||
| 039C10 | 263005-3 | 0.83 | 1.01 | |
| Dado di bloccaggio M4x7mm | ||||
| 039C20 | 252126-6 | 0.83 | 1.01 | |
| Piastra di commutazione DTD171 | ||||
| 040 | 140G40-9 | 2.71 | 3.31 | |
| Unità di connessione Bcl182D(3 Cont) A | ||||
| 041 | 643523-1 | 5.06 | 6.17 | |
| Unità di connessione DTD153 3cont | ||||
| 041 | 643860-3 | 4.45 | 5.43 | |
| Targhetta DTD171 | ||||
| 043 | 855E98-0 | 0.83 | 1.01 | |
| Etichetta del numero di serie DTD171 | ||||
| 044 | 855F05-9 | 0.83 | 1.01 | |
