Qui troverai tutte le parti e i disegni disponibili di “Makita DST112”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

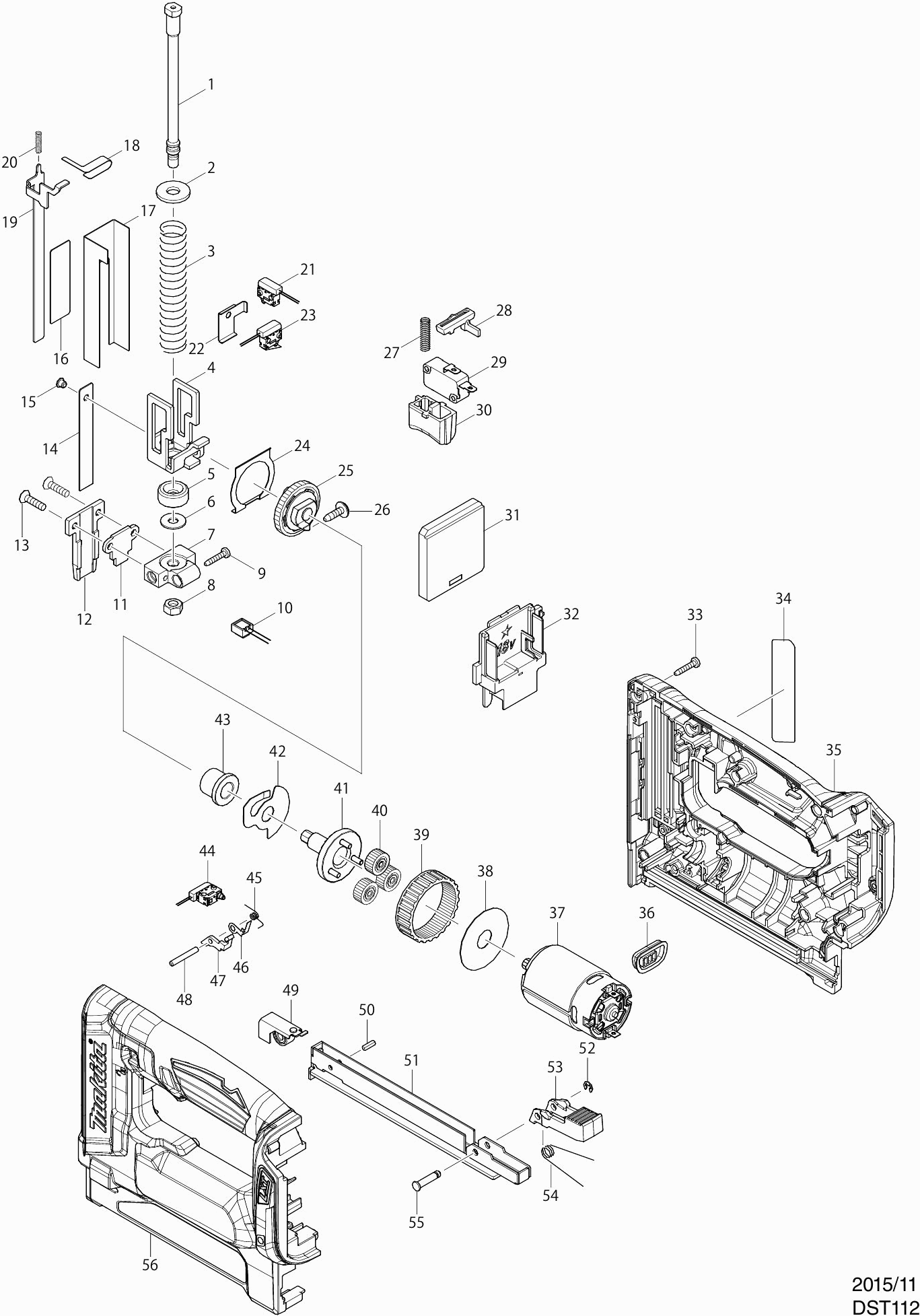

Disegni tecnici di Makita DST112
Elenco parti di Makita DST112
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone di guida | ||||
| 001 | 326731-6 | 8.21 | 10.02 | |
| Rondella 8 | ||||
| 002 | 253762-1 | 0.98 | 1.20 | |
| Molla a compressione 13 | ||||
| 003 | 232297-5 | 2.02 | 2.46 | |
| Colpitore | ||||
| 004 | 347023-0 | 17.38 | 21.20 | |
| AMMORTIZZATORE | ||||
| 005 | 424099-5 | 1.67 | 2.04 | |
| Rondella 6 | ||||
| 006 | 253804-1 | 0.83 | 1.01 | |
| Supporto | ||||
| 007 | 319425-0 | 9.24 | 11.27 | |
| Dado esagonale M6 | ||||
| 008 | 931302-2 | 0.83 | 1.01 | |
| Vite autofilettante 3x16 | ||||
| 009 | 266130-9 | 0.83 | 1.01 | |
| Circuito di luce | ||||
| 010 | 620507-6 | 5.71 | 6.97 | |
| Piastra di montaggio Dst111 | ||||
| 011 | 347037-9 | 1.39 | 1.70 | |
| Guida per perno di battuta | ||||
| 012 | 326738-2 | 11.34 | 13.83 | |
| Vite Met. M4x16mm | ||||
| 013 | 251487-1 | 0.83 | 1.01 | |
| Spinotto di colpo | ||||
| 014 | 347034-5 | 12.22 | 14.91 | |
| Spina piatta 4mm | ||||
| 015 | 256318-9 | 1.75 | 2.14 | |
| Piastra Superiore | ||||
| 016 | 347038-7 | 1.39 | 1.70 | |
| Piastra di Guida | ||||
| 017 | 347036-1 | 4.44 | 5.42 | |
| Molla a Balia | ||||
| 018 | 232300-2 | 4.44 | 5.42 | |
| Braccio di Contatto Dst111 A | ||||
| 019 | 347316-5 | 12.22 | 14.91 | |
| Molla di compressione 3 | ||||
| 020 | 232337-9 | 0.83 | 1.01 | |
| Interruttore | ||||
| 021 | 632G60-2 | 8.21 | 10.02 | |
| Piastra di regolazione | ||||
| 022 | 347121-0 | 3.12 | 3.81 | |
| Interruttore | ||||
| 023 | 632G61-0 | 9.24 | 11.27 | |
| Piastra ingranaggio | ||||
| 024 | 347040-0 | 2.71 | 3.31 | |
| Ingranaggio 43 | ||||
| 025 | 143770-9 | 19.23 | 23.46 | |
| Vite per filettatura 4x14 | ||||
| 026 | 266901-4 | 0.83 | 1.01 | |
| Molla di compressione 5 | ||||
| 027 | 232299-1 | 0.83 | 1.01 | |
| Piastra di Blocco | ||||
| 028 | 456799-9 | 2.02 | 2.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 029 | 632J09-0 | |||
| Pulsante rotante ABB OHYS2AJ | ||||
| 030 | 457303-7 | 2.38 | 2.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 031 | 620506-8 | |||
| Unità di connessione Bcl182D(3 Cont) A | ||||
| 032 | 643523-1 | 5.06 | 6.17 | |
| Vite autofilettante 3x16 | ||||
| 033 | 266130-9 | 0.83 | 1.01 | |
| TARGHETTA | ||||
| 034 | 852D83-8 | 2.84 | 3.46 | |
| Set Carter del Motore | ||||
| 035 | 183D97-9 | 44.96 | 54.85 | |
| Penna di gomma 6 | ||||
| 035A | 263005-3 | 0.83 | 1.01 | |
| Piastra indicatrice | ||||
| 036 | 143778-3 | 2.71 | 3.31 | |
| MOTORE | ||||
| 037 | 629209-1 | 15.65 | 19.09 | |
| Rondella 12 | ||||
| 038 | 267053-4 | 0.83 | 1.01 | |
| Ingranaggio 69 | ||||
| 039 | 227166-3 | 2.84 | 3.46 | |
| Ingranaggio 27 | ||||
| 040 | 221961-3 | 3.12 | 3.81 | |
| Ingranaggio 7 | ||||
| 041 | 143777-5 | 8.21 | 10.02 | |
| Piastra anti-ritorno | ||||
| 042 | 345773-1 | 3.12 | 3.81 | |
| Cuscinetto di Scorrimento 9901 * | ||||
| 043 | 214059-3 | 3.54 | 4.32 | |
| Interruttore | ||||
| 044 | 632G60-2 | 8.21 | 10.02 | |
| Molla di trazione 3 | ||||
| 045 | 232298-3 | 0.98 | 1.20 | |
| Piastra dell'interruttore | ||||
| 046 | 347041-8 | 2.38 | 2.90 | |
| PANELLO D'INTERRUPTORE | ||||
| 047 | 456796-5 | 2.38 | 2.90 | |
| Penna 3 | ||||
| 048 | 256221-4 | 0.83 | 1.01 | |
| Molla a spirale completa | ||||
| 049 | 143780-6 | 15.60 | 19.03 | |
| Spinotto elastico 3-8 | ||||
| 050 | 951051-5 | 0.83 | 1.01 | |
| Magazzino di Ribattini | ||||
| 051 | 161467-8 | 59.21 | 72.24 | |
| Anello di arresto E-3 | ||||
| 052 | 961017-7 | 0.83 | 1.01 | |
| Cricchetto di sblocco | ||||
| 053 | 456798-1 | 2.38 | 2.90 | |
| Molla di trazione 3 | ||||
| 054 | 232301-0 | 0.98 | 1.20 | |
| Spina 4 | ||||
| 055 | 268029-4 | 1.20 | 1.46 | |
| Set Carter del Motore | ||||
| 056 | 183D97-9 | 44.96 | 54.85 | |
| Penna di gomma 6 | ||||
| 056A | 263005-3 | 0.83 | 1.01 | |
