Qui troverai tutte le parti e i disegni disponibili di “Makita DSP600”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

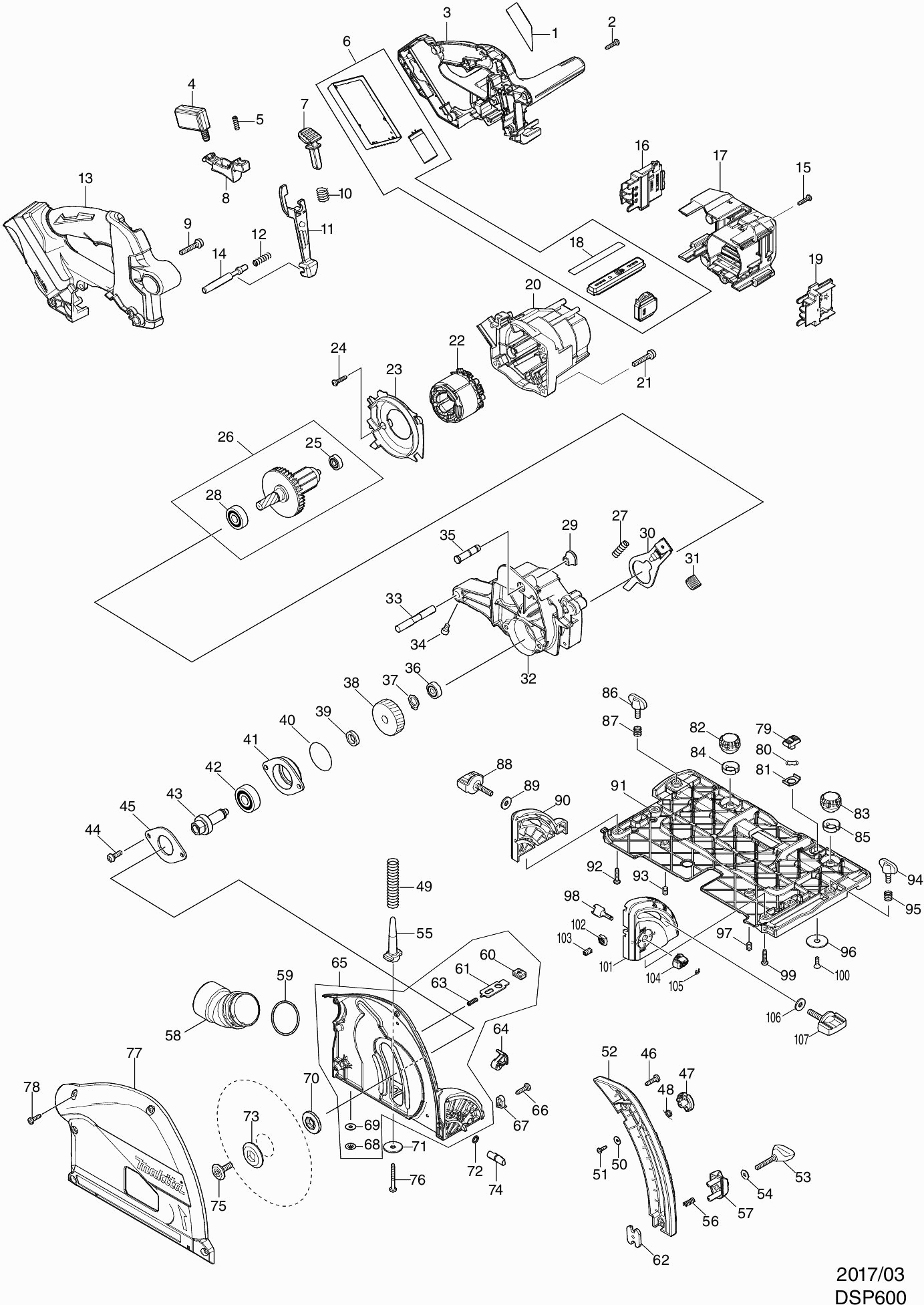

Disegni tecnici di Makita DSP600
Elenco parti di Makita DSP600
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nomeplate Dsp600 | ||||
| 001 | 853K64-7 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 002 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio della maniglia Dsp600 | ||||
| 003 | 183H46-0 | 39.60 | 48.31 | |
| Penna di gomma 6 | ||||
| 003C10 | 263005-3 | 1.00 | 1.22 | |
| Interruttore C3Xa-1Pspm Dsp600 | ||||
| 004 | 651083-9 | 19.80 | 24.16 | |
| Molla di compressione 4 Dsp600 | ||||
| 005 | 234173-9 | 1.20 | 1.46 | |
| Controller completo DSP600 P | ||||
| 006 | 135973-9 | 132.82 | 162.04 | |
| CONTROLLER COMPLEET DSP600 A | ||||
| 006-1 | 136856-6 | 152.90 | 186.54 | |
| Sotto controllore DSP600 | ||||
| 006C10 | 620691-7 | 22.00 | 26.84 | |
| Pulsante Blocco di Sicurezza | ||||
| 007 | 419629-5 | 1.20 | 1.46 | |
| Maniglia dell'interruttore | ||||
| 008 | 457748-9 | 2.40 | 2.93 | |
| Vite 5x30 | ||||
| 009 | 911253-5 | 1.00 | 1.22 | |
| Molla a compressione 12 | ||||
| 010 | 233089-5 | 1.00 | 1.22 | |
| Piastra di Blocco | ||||
| 011 | 457749-7 | 2.40 | 2.93 | |
| Molla di compressione 7 | ||||
| 012 | 233267-7 | 1.20 | 1.46 | |
| Coperchio della maniglia Dsp600 | ||||
| 013 | 183H46-0 | 39.60 | 48.31 | |
| Penna di gomma 6 | ||||
| 013C10 | 263005-3 | 1.00 | 1.22 | |
| Perno di blocco 8 | ||||
| 014 | 324709-3 | 2.40 | 2.93 | |
| Vite di rubinetto 4x18 | ||||
| 015 | 265A48-7 | 1.00 | 1.22 | |
| Unità di connessione | ||||
| 016 | 643874-2 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 016-1 | 654940-0 | |||
| Coperchio della maniglia Dsp600 | ||||
| 017 | 183H46-0 | 39.60 | 48.31 | |
| Penna di gomma 6 | ||||
| 017C10 | 263005-3 | 1.00 | 1.22 | |
| Etichetta indicativa Dsp600 | ||||
| 018 | 813D03-7 | 2.40 | 2.93 | |
| Unità di connessione | ||||
| 019 | 643874-2 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 019-1 | 654940-0 | |||
| Custodia del motore | ||||
| 020 | 457750-2 | 8.40 | 10.25 | |
| Vite 5x30 | ||||
| 021 | 911253-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | 629275-8 | |||
| VELD DSP600 A | ||||
| 022-1 | 629B69-3 | 12.10 | 14.76 | |
| Piastra distanziatrice | ||||
| 023 | 457751-0 | 2.40 | 2.93 | |
| Vite di rubinetto 4x18 | ||||
| 024 | 265A48-7 | 1.00 | 1.22 | |
| Cuscinetto a sfere 626zz | ||||
| 025 | 210143-2 | 3.60 | 4.39 | |
| Indotto Dsp600 | ||||
| 026 | 519448-0 | 30.80 | 37.58 | |
| Molla di compressione 6 5903R | ||||
| 027 | 233084-5 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6001dw | ||||
| 028 | 211131-2 | 9.60 | 11.71 | |
| Tappo | ||||
| 029 | 286040-4 | 1.20 | 1.46 | |
| Blocco Asse | ||||
| 030 | 345742-2 | 4.80 | 5.86 | |
| Tappo | ||||
| 031 | 286039-9 | 1.00 | 1.22 | |
| Cassa del ingranaggio Sp6000 A | ||||
| 032 | 144586-5 | 39.60 | 48.31 | |
| Spillo in Gomma 4 | ||||
| 032C10 | 263002-9 | 1.00 | 1.22 | |
| Penna 8 | ||||
| 033 | 327B66-0 | 2.40 | 2.93 | |
| Vite esagonale incassata 5x10 | ||||
| 034 | 265907-9 | 1.00 | 1.22 | |
| Penna 8 | ||||
| 035 | 324708-5 | 2.40 | 2.93 | |
| Cuscinetto a sfera 607llb | ||||
| 036 | 211021-9 | 4.80 | 5.86 | |
| Rondella di bloccaggio S-12 | ||||
| 037 | 961052-5 | 1.00 | 1.22 | |
| Ingranaggio 41 | ||||
| 038 | 221548-1 | 4.80 | 5.86 | |
| Rondella 12 | ||||
| 039 | 257010-0 | 1.20 | 1.46 | |
| Anello O 39 | ||||
| 040 | 213512-6 | 2.40 | 2.93 | |
| Alloggiamento del cuscinetto | ||||
| 041 | 318088-9 | 3.60 | 4.39 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 042 | 211129-9 | 8.40 | 10.25 | |
| BARRA TOMMY | ||||
| 043 | 324707-7 | 16.50 | 20.13 | |
| Vite 5x16 | ||||
| 044 | 911221-8 | 1.00 | 1.22 | |
| Blocco del cuscinetto 55 | ||||
| 045 | 285689-7 | 2.40 | 2.93 | |
| Vite autofilettante Ct 4x16 | ||||
| 046 | 266034-5 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 047 | 419630-0 | 1.20 | 1.46 | |
| Molla di compressione 7 | ||||
| 048 | 231665-9 | 1.00 | 1.22 | |
| Molla di compressione 11 | ||||
| 049 | 233479-2 | 1.20 | 1.46 | |
| Rivetto 3 | ||||
| 050 | 253821-1 | 1.00 | 1.22 | |
| Vite di battitura Pt3x10 | ||||
| 051 | 266007-8 | 1.00 | 1.22 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 052 | 457756-0 | 6.00 | 7.32 | |
| Vite di serraggio 3700B/Sp6000 A | ||||
| 053 | 251867-1 | 2.40 | 2.93 | |
| Rondella 5mm DSP601 A | ||||
| 054 | 253414-4 | 1.00 | 1.22 | |
| Portamolla | ||||
| 055 | 419624-5 | 2.40 | 2.93 | |
| Molla di compressione 5 | ||||
| 056 | 231372-4 | 1.00 | 1.22 | |
| Fermata limite DF500 | ||||
| 057 | 419623-7 | 2.40 | 2.93 | |
| ADATTATORE PER ESTRATTORE DI POLVERE | ||||
| 058 | 457752-8 | 2.40 | 2.93 | |
| Anello O 35 | ||||
| 059 | 213460-9 | 1.20 | 1.46 | |
| Coperchio 14 Dsp600 | ||||
| 060 | 286041-2 | 1.20 | 1.46 | |
| Piastra distanziatrice | ||||
| 061 | 345747-2 | 2.40 | 2.93 | |
| Piastra di montaggio | ||||
| 062 | 345744-8 | 1.20 | 1.46 | |
| Molla di pressione 2 | ||||
| 063 | 233025-1 | 1.00 | 1.22 | |
| Maniglia di Blocco 20 Cmpl Dsp600 | ||||
| 064 | 144867-7 | 1.20 | 1.46 | |
| Spillo in Gomma 4 | ||||
| 064C10 | 263002-9 | 1.00 | 1.22 | |
| Coperchio protettivo fisso Dsp600 A | ||||
| 065 | 140D56-6 | 60.50 | 73.81 | |
| Vite autofilettante Ct 4x16 | ||||
| 066 | 266034-5 | 1.00 | 1.22 | |
| Piastra di identificazione Sp6000 | ||||
| 067 | 419632-6 | 1.20 | 1.46 | |
| Dado di pressione M4 | ||||
| 068 | 259008-3 | 1.00 | 1.22 | |
| Rondella 4 | ||||
| 069 | 253874-0 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 070 | 224473-5 | |||
| Rondella 6 | ||||
| 071 | 253010-8 | 1.00 | 1.22 | |
| Anello O 5 | ||||
| 072 | 213021-5 | 1.00 | 1.22 | |
| Flangia esterna 35mm | ||||
| 073 | 224409-4 | 2.40 | 2.93 | |
| Penna 8 | ||||
| 074 | 324710-8 | 1.20 | 1.46 | |
| Vite a testa esagonale M6 | ||||
| 075 | 266403-0 | 2.40 | 2.93 | |
| Vite 4x35 | ||||
| 076 | 266351-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 077 | 319605-8 | |||
| Vite autofilettante Ct 4x16 | ||||
| 078 | 266034-5 | 1.00 | 1.22 | |
| Piastra di scorrimento Dsp600 | ||||
| 079 | 458092-7 | 2.40 | 2.93 | |
| Rondella elastica 10 | ||||
| 080 | 253932-2 | 1.00 | 1.22 | |
| Piastra di Chiusura | ||||
| 081 | 345977-5 | 1.00 | 1.22 | |
| Vite M4x3 | ||||
| 082 | 265775-0 | 2.40 | 2.93 | |
| Vite M4x3 | ||||
| 083 | 265775-0 | 2.40 | 2.93 | |
| Supporto | ||||
| 084 | 419627-9 | 1.20 | 1.46 | |
| Supporto | ||||
| 085 | 419627-9 | 1.20 | 1.46 | |
| Bullone ad ali 6x15 | ||||
| 086 | 265726-3 | 1.20 | 1.46 | |
| Molla di compressione 7 | ||||
| 087 | 231316-4 | 1.00 | 1.22 | |
| Molla di compressione 7 | ||||
| 087-1 | 231240-1 | 1.00 | 1.22 | |
| Vite M6x26 | ||||
| 088 | 265776-8 | 1.20 | 1.46 | |
| Rondella 6 | ||||
| 089 | 253111-2 | 1.00 | 1.22 | |
| Guida di gradazione | ||||
| 090 | 419596-4 | 4.80 | 5.86 | |
| VOETPLAAT DSP600 A | ||||
| 091 | 312B95-6 | 40.70 | 49.65 | |
| Vite di rubinetto 4x18 | ||||
| 092 | 265A48-7 | 1.00 | 1.22 | |
| Bullone esagonale M6 | ||||
| 093 | 266225-8 | 1.00 | 1.22 | |
| Bullone ad ali 6x15 | ||||
| 094 | 265726-3 | 1.20 | 1.46 | |
| Molla di compressione 7 | ||||
| 095 | 231316-4 | 1.00 | 1.22 | |
| Molla di compressione 7 | ||||
| 095-1 | 231240-1 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 096 | 345748-0 | 1.20 | 1.46 | |
| Bullone esagonale M6 | ||||
| 097 | 266225-8 | 1.00 | 1.22 | |
| Spina di arresto 8 Sp6000 | ||||
| 098 | 324731-0 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 099 | 265A48-7 | 1.00 | 1.22 | |
| Vite a testa svasata 4x10 | ||||
| 100 | 912112-6 | 1.00 | 1.22 | |
| Guida di gradazione | ||||
| 101 | 419595-6 | 5.09 | 6.21 | |
| Guida angolare SP001G | ||||
| 101 | 413A11-6 | 4.80 | 5.86 | |
| Dado esagonale M6 | ||||
| 102 | 252159-1 | 2.40 | 2.93 | |
| Bullone esagonale M6 | ||||
| 103 | 266225-8 | 1.00 | 1.22 | |
| Pulsante 22 Dsp600 | ||||
| 104 | 457963-5 | 1.00 | 1.22 | |
| Anello di arresto E-3 | ||||
| 105 | 961017-7 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 106 | 253111-2 | 1.00 | 1.22 | |
| Vite M6x26 | ||||
| 107 | 265776-8 | 1.20 | 1.46 | |
| CONTROLLER DSP600/601 | ||||
| 109 | 620L68-8 | 17.60 | 21.47 | |
| MET.SCHR M2X6MM | ||||
| 110 | 652119-7 | 1.00 | 1.22 | |
