Qui troverai tutte le parti e i disegni disponibili di “Makita DSL801”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

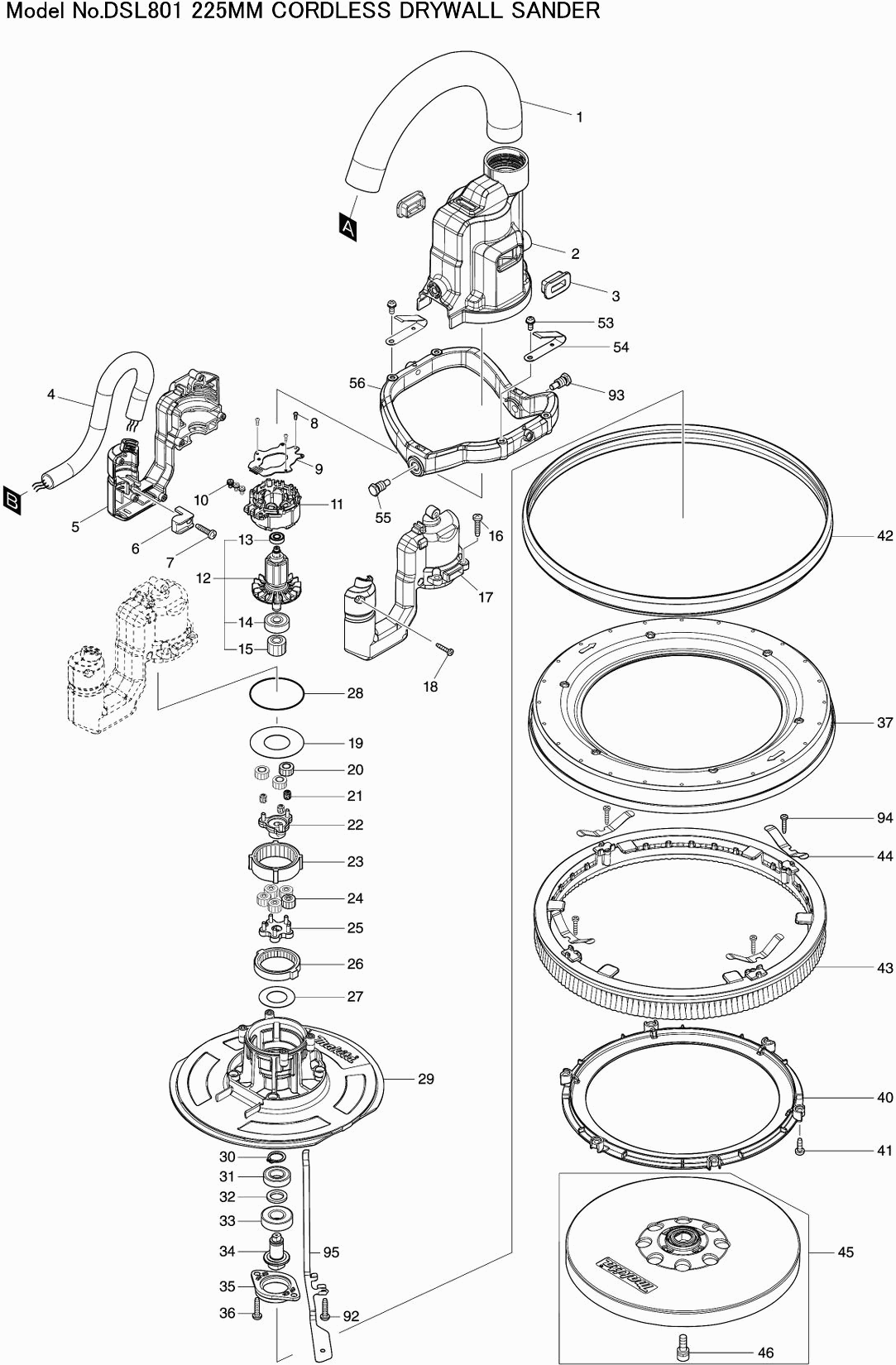

Disegni tecnici di Makita DSL801
Elenco parti di Makita DSL801
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Tubo di estrazione della polvere 28x0.25 DSL800 | ||||
| 001 | 245058-4 | 3.60 | 4.39 | |
| Coperchio anteriore DSL800 | ||||
| 002 | 459217-6 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002-1 | 413L14-6 | |||
| Cappuccio in gomma DSL800 | ||||
| 003 | 422446-4 | 1.20 | 1.46 | |
| Unità del cavo DSL800 | ||||
| 004 | 699129-3 | 36.30 | 44.29 | |
| Carcasa del motore DSL800 | ||||
| 005 | 183L77-3 | 8.40 | 10.25 | |
| PRESSACAVO PS001G | ||||
| 006 | 687261-5 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 007 | 265A48-7 | 1.00 | 1.22 | |
| Parker Ck 2x6mm | ||||
| 008 | 266490-9 | 1.00 | 1.22 | |
| Circuito di controllo velocità B DSL800 | ||||
| 009 | 620B02-8 | 16.50 | 20.13 | |
| Vite a testa cruciforme M3X6 | ||||
| 010 | 652069-6 | 1.00 | 1.22 | |
| Indotto 18v DSL800 | ||||
| 011 | 629409-3 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 519568-0 | |||
| Cuscinetto a sfere 609ddw | ||||
| 013 | 210039-7 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 014 | 210023-2 | |||
| Ingranaggio 19 Dsl800 | ||||
| 015 | 226888-2 | 1.20 | 1.46 | |
| Vite di rubinetto 4x18 | ||||
| 016 | 265A48-7 | 1.00 | 1.22 | |
| Carcasa del motore DSL800 | ||||
| 017 | 183L77-3 | 8.40 | 10.25 | |
| Vite autofilettante 3x16 | ||||
| 018 | 266130-9 | 1.00 | 1.22 | |
| Rondella 23 | ||||
| 019 | 253437-2 | 1.20 | 1.46 | |
| Ingranaggio 14 DSL800 | ||||
| 020 | 226886-6 | 1.20 | 1.46 | |
| CUSCINETTO A RULLINI | ||||
| 021 | 212131-5 | 2.40 | 2.93 | |
| Ingranaggio 17 DSL800 | ||||
| 022 | 140J82-1 | 2.40 | 2.93 | |
| Ingranaggio interno 47 DSL800 | ||||
| 023 | 226890-5 | 3.60 | 4.39 | |
| Ingranaggio 13 DSL800 | ||||
| 024 | 226885-8 | 1.00 | 1.22 | |
| Porta ingranaggi DSL800 | ||||
| 025 | 140J81-3 | 2.40 | 2.93 | |
| Ingranaggio interno 43 DSL800 | ||||
| 026 | 226889-0 | 3.60 | 4.39 | |
| Rondella 18 | ||||
| 027 | 267789-5 | 1.00 | 1.22 | |
| Anello O 48 | ||||
| 028 | 213606-7 | 2.40 | 2.93 | |
| Custodia del ingranaggio DSL801 | ||||
| 029 | 413828-1 | 9.60 | 11.71 | |
| Rondella di bloccaggio S-12 | ||||
| 030 | 961052-5 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6901zz | ||||
| 031 | 211150-8 | 6.00 | 7.32 | |
| Rondella 12 | ||||
| 032 | 253746-9 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6001llu | ||||
| 033 | 211138-8 | 4.80 | 5.86 | |
| Asse DSL800 | ||||
| 034 | 327318-7 | 3.60 | 4.39 | |
| Blocco del cuscinetto DSL800 | ||||
| 035 | 319823-8 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 036 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio di copertura DSL801 | ||||
| 037 | 413488-9 | 12.10 | 14.76 | |
| Dado esagonale M4 | ||||
| 037C10 | 931102-0 | 1.00 | 1.22 | |
| Fermaspazzola DSL801 | ||||
| 040 | 413489-7 | 7.20 | 8.78 | |
| Vite 4x14 | ||||
| 041 | 911123-8 | 1.00 | 1.22 | |
| Piastra di protezione in gomma DSL801 | ||||
| 042 | 422729-2 | 8.40 | 10.25 | |
| Spazzola DCL801 | ||||
| 043 | 743127-0 | 41.80 | 51.00 | |
| Molla a foglia DSL800 | ||||
| 044 | 232510-1 | 2.40 | 2.93 | |
| STEUNSCHIJF ZACHT 210MM | ||||
| 045 | 199939-3 | 44.00 | 53.68 | |
| Vite esagonale M6x16 | ||||
| 046 | 922323-5 | 1.00 | 1.22 | |
| Adattatore del tubo DLS801 | ||||
| 047 | 413490-2 | 4.80 | 5.86 | |
| Connettore del tubo DLS801 | ||||
| 049 | 422617-3 | 3.60 | 4.39 | |
| Acciaio A Completo DSL800 | ||||
| 051 | 140N60-5 | 42.90 | 52.34 | |
| Bracciolo dls801 | ||||
| 052 | 183T15-3 | 14.30 | 17.45 | |
| Vite 4X10 | ||||
| 053 | 911113-1 | 1.00 | 1.22 | |
| Molla a foglia DSL800 | ||||
| 054 | 232534-7 | 2.40 | 2.93 | |
| Bullone M8x17mm DSL800 | ||||
| 055 | 265A35-6 | 1.00 | 1.22 | |
| Vite a brugola M8x22mm DSL800 | ||||
| 055-1 | 265A68-1 | 3.60 | 4.39 | |
| Telaio DSL800 | ||||
| 056 | 319808-4 | 13.20 | 16.10 | |
| Bracciolo dls801 | ||||
| 057 | 183T15-3 | 14.30 | 17.45 | |
| Boccola 6 | ||||
| 058 | 262561-0 | 1.00 | 1.22 | |
| Vite a croce 6X20 | ||||
| 059 | 911334-5 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 060 | 265A48-7 | 1.00 | 1.22 | |
| Carcasa di acciaio DSL800 | ||||
| 061 | 183L78-1 | 14.30 | 17.45 | |
| Anello di vite DSL800 | ||||
| 062 | 459226-5 | 4.80 | 5.86 | |
| Manicotto di serraggio DSL800 | ||||
| 063 | 140J84-7 | 4.80 | 5.86 | |
| Acciaio B DSL800 | ||||
| 064 | 140L61-1 | 17.60 | 21.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 064C10 | 459225-7 | |||
| Carcasa di acciaio DSL800 | ||||
| 065 | 183L78-1 | 14.30 | 17.45 | |
| Vite di rubinetto 4x18 | ||||
| 066 | 265A48-7 | 1.00 | 1.22 | |
| Vite a taglio Pt4x30 | ||||
| 067 | 266050-7 | 1.00 | 1.22 | |
| Cappuccio finale DSL800 | ||||
| 068 | 459224-9 | 2.40 | 2.93 | |
| Portafilo DSL800 | ||||
| 069 | 459228-1 | 3.60 | 4.39 | |
| Vite di regolazione | ||||
| 070 | 913106-4 | 1.00 | 1.22 | |
| Pannello indicatore DSL800 | ||||
| 071 | 140J83-9 | 6.00 | 7.32 | |
| Set di maniglie DSL800 | ||||
| 072 | 183L75-7 | 52.80 | 64.42 | |
| Penna di gomma 6 | ||||
| 072C10 | 263005-3 | 1.00 | 1.22 | |
| Staffa di presa del tubo | ||||
| 073 | 346248-3 | 1.20 | 1.46 | |
| Vite di rubinetto 4x18 | ||||
| 074 | 265A48-7 | 1.00 | 1.22 | |
| STOFAFZUIGADAPTERSET | ||||
| 075 | 127672-7 | 4.00 | 4.88 | |
| Cappuccio del filo DSL800 | ||||
| 076 | 459229-9 | 2.40 | 2.93 | |
| Vite di rubinetto 4x18 | ||||
| 077 | 265A48-7 | 1.00 | 1.22 | |
| Circuito DHR400 | ||||
| 078 | 620796-3 | 16.50 | 20.13 | |
| Pulsante di blocco DSL800 | ||||
| 079 | 459230-4 | 2.40 | 2.93 | |
| Molla di compressione 4 | ||||
| 080 | 231433-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 081 | 419705-5 | |||
| Interruttore C3Xa-1Pspm Dsp600 | ||||
| 082 | 651083-9 | 19.80 | 24.16 | |
| Manico dell'interruttore DSL800 | ||||
| 083 | 459231-2 | 2.40 | 2.93 | |
| Molla di compressione 4 | ||||
| 084 | 231433-0 | 1.00 | 1.22 | |
| Circuito di controllo velocità DSL800 | ||||
| 085 | 620B01-0 | 112.20 | 136.88 | |
| Unità di connessione (3 contatti) | ||||
| 086 | 644809-6 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 087 | 811L28-3 | |||
| Set di maniglie DSL800 | ||||
| 088 | 183L75-7 | 52.80 | 64.42 | |
| Penna di gomma 6 | ||||
| 088C10 | 263005-3 | 1.00 | 1.22 | |
| Cappuccio di copertura DGA701 | ||||
| 089 | 140F99-0 | 2.40 | 2.93 | |
| Anello O 16 | ||||
| 089C10 | 213218-6 | 1.20 | 1.46 | |
| Etichetta DGA701 | ||||
| 089C20 | 818H07-8 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 090 | 811L21-7 | |||
| Vite di rubinetto 4x18 | ||||
| 091 | 265A48-7 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 092 | 265A48-7 | 1.00 | 1.22 | |
| Vite a brugola M8x22mm DSL800 | ||||
| 093 | 265A68-1 | 3.60 | 4.39 | |
| Vite autofilettante 3x16 | ||||
| 094 | 266130-9 | 1.00 | 1.22 | |
| Striscia di terra DLS801 | ||||
| 095 | 347816-5 | 9.60 | 11.71 | |
| Rivetto cieco 7 DLS801 | ||||
| 096 | 412987-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 097 | 412812-3 | |||
| Anello O 32 | ||||
| 098 | 213459-4 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 099 | 412813-1 | |||
