Qui troverai tutte le parti e i disegni disponibili di “Makita DSC251”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

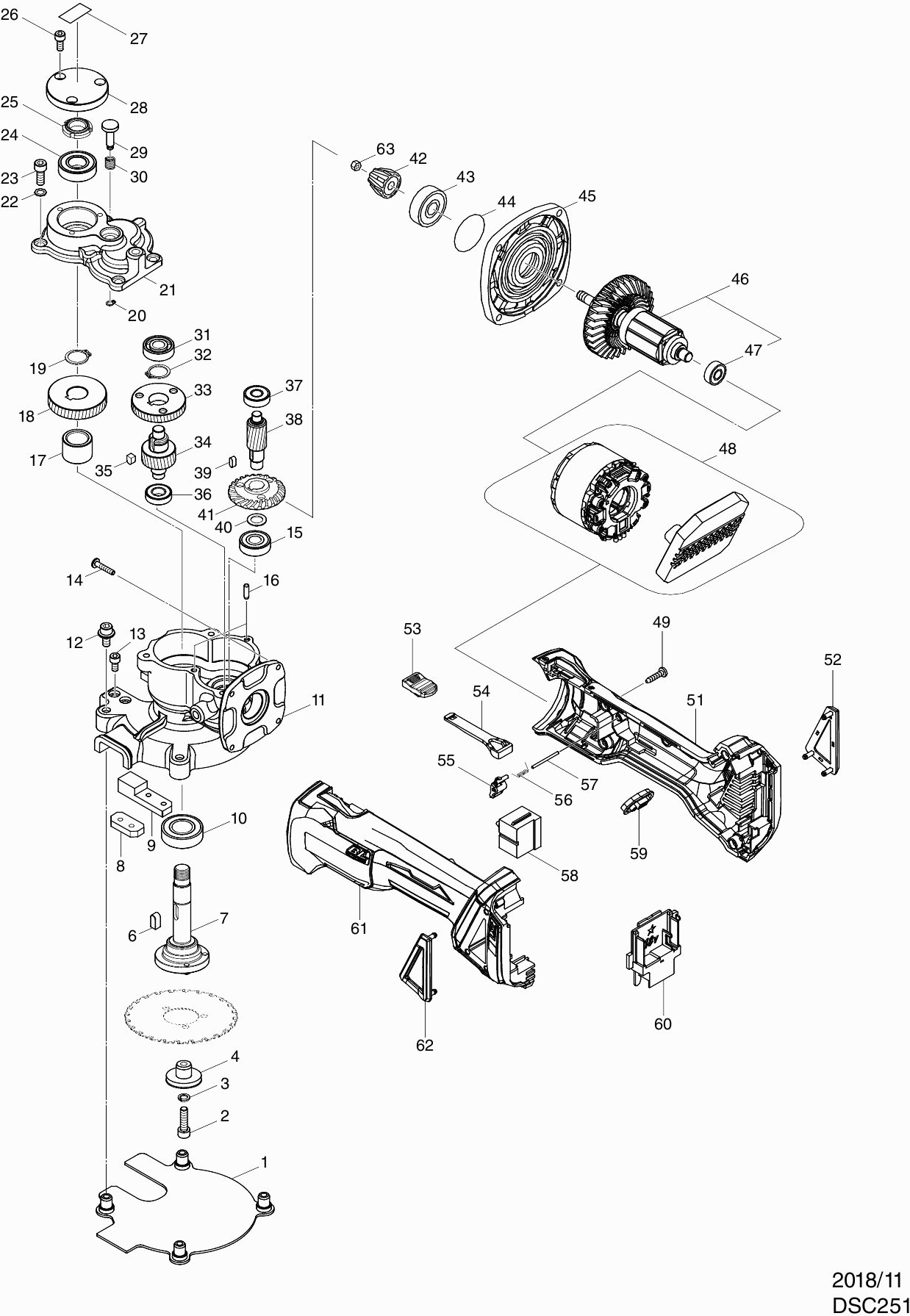

Disegni tecnici di Makita DSC251
Elenco parti di Makita DSC251
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Piastra di protezione della lama di sega | ||||
| 001 | SC09001030 | 161.29 | 196.77 | |
| Vite a brugola M6x22 | ||||
| 002 | SC07513090 | 1.20 | 1.46 | |
| Vite a testa esagonale M6 | ||||
| 003 | SC07651310 | 1.39 | 1.70 | |
| Guida lama DSC251 | ||||
| 004 | SC03510960 | 41.84 | 51.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | SC03701230 | |||
| Asse m/pin DSC251 | ||||
| 007 | SC09004230 | 248.31 | 302.94 | |
| Guida materiale | ||||
| 008 | SC03510830 | 36.08 | 44.02 | |
| Guida materiale | ||||
| 009 | SC03510880 | 36.08 | 44.02 | |
| Cuscinetto a sfere 6003vv | ||||
| 010 | SC07101340 | 25.36 | 30.94 | |
| Custodia del ingranaggio | ||||
| 011 | SC03252320 | 806.05 | 983.38 | |
| Vite M6X14 | ||||
| 012 | SC07541020 | 3.97 | 4.84 | |
| Bullone Hb5x5 | ||||
| 013 | SC07512010 | 1.20 | 1.46 | |
| Vite M4x30 | ||||
| 014 | SC07554120 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6000z | ||||
| 015 | SC07101010 | 13.83 | 16.87 | |
| Spinotto 4x20 | ||||
| 016 | SC06601720 | 3.11 | 3.79 | |
| Cespuglio interno dell'ingranaggio | ||||
| 017 | SC03510860 | 13.83 | 16.87 | |
| INGRANAGGIO | ||||
| 018 | SC03607830 | 77.67 | 94.76 | |
| Clip di sicurezza S17 | ||||
| 019 | SC07410100 | 1.66 | 2.03 | |
| Clip di bloccaggio Stw5 | ||||
| 020 | SC07411250 | 1.39 | 1.70 | |
| Coperchio interno | ||||
| 021 | SC03252330 | 260.74 | 318.10 | |
| Rondella 6x12mm | ||||
| 022 | 941151-9 | 0.83 | 1.01 | |
| Bullone Hb6x15 | ||||
| 023 | SC07513020 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6002vv | ||||
| 024 | SC07000050 | 25.36 | 30.94 | |
| Dado, U-M15x1 | ||||
| 025 | SC07700240 | 41.84 | 51.04 | |
| Vite a brugola m5x12 | ||||
| 026 | SC00000059 | 1.39 | 1.70 | |
| Etichetta, avvertimento DSC251 | ||||
| 027 | SC08014760 | 1.18 | 1.44 | |
| Cappuccio di copertura dell'asse | ||||
| 028 | SC03252370 | 48.40 | 59.05 | |
| Pulsante di blocco | ||||
| 029 | SC03510840 | 68.53 | 83.61 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 030 | SC04008350 | 8.27 | 10.09 | |
| Cuscinetto a sfere 6000z | ||||
| 031 | SC07101010 | 13.83 | 16.87 | |
| Clip di bloccaggio S16 | ||||
| 032 | SC00000378 | 1.66 | 2.03 | |
| INGRANAGGIO | ||||
| 033 | SC03607810 | 82.76 | 100.97 | |
| INGRANAGGIO | ||||
| 034 | SC03607820 | 161.29 | 196.77 | |
| Spina del ingranaggio | ||||
| 035 | SC03701660 | 3.11 | 3.79 | |
| Cuscinetto a sfere 6900zz | ||||
| 036 | 210080-0 | 5.09 | 6.21 | |
| Cuscinetto a sfere 608vv | ||||
| 037 | SC07000040 | 13.82 | 16.86 | |
| INGRANAGGIO | ||||
| 038 | SC03607800 | 146.44 | 178.66 | |
| Spina del ingranaggio | ||||
| 039 | SC03701670 | 3.11 | 3.79 | |
| Ingranaggio n. 3 Revet | ||||
| 040 | SC03301660 | 12.22 | 14.91 | |
| Ingranaggio 39 | ||||
| 041 | 227502-3 | 8.59 | 10.48 | |
| Ingranaggio 19 | ||||
| 042 | 221442-7 | 10.50 | 12.81 | |
| Cuscinetto a sfere 629llb | ||||
| 043 | 210042-8 | 2.36 | 2.88 | |
| Anello-O 26 | ||||
| 044 | 213407-3 | 1.18 | 1.44 | |
| Coperchio interno | ||||
| 045 | 319214-3 | 5.70 | 6.95 | |
| Indotto 18V Dga504/5/6 A | ||||
| 046 | 510329-1 | 30.70 | 37.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 047 | 210034-7 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 048 | 629176-0 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 048-1 | 629B61-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 049 | 266326-2 | |||
| Set Carter del Motore | ||||
| 051 | 187997-1 | 11.82 | 14.42 | |
| Cappuccio antipolvere "r" | ||||
| 052 | 455450-8 | 3.54 | 4.32 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 053 | 455447-7 | 0.83 | 1.01 | |
| Asta del cambio | ||||
| 054 | 455446-9 | 0.83 | 1.01 | |
| Leva di Controllo | ||||
| 055 | 455448-5 | 0.83 | 1.01 | |
| Molla di torsione 2 | ||||
| 056 | 231679-8 | 0.83 | 1.01 | |
| Spinotto 2mm | ||||
| 057 | 268330-7 | 0.83 | 1.01 | |
| Interruttore GA5050 A | ||||
| 058 | 651396-8 | 10.50 | 12.81 | |
| Pannello indicatore | ||||
| 059 | 142901-7 | 1.39 | 1.70 | |
| Unità di connessione | ||||
| 060 | 643874-2 | 3.54 | 4.32 | |
| Set Carter del Motore | ||||
| 061 | 187997-1 | 11.82 | 14.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 062 | 455449-3 | |||
| Dado M6 | ||||
| 063 | 252186-8 | 0.83 | 1.01 | |
