Qui troverai tutte le parti e i disegni disponibili del 'Makita DSC191Z'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

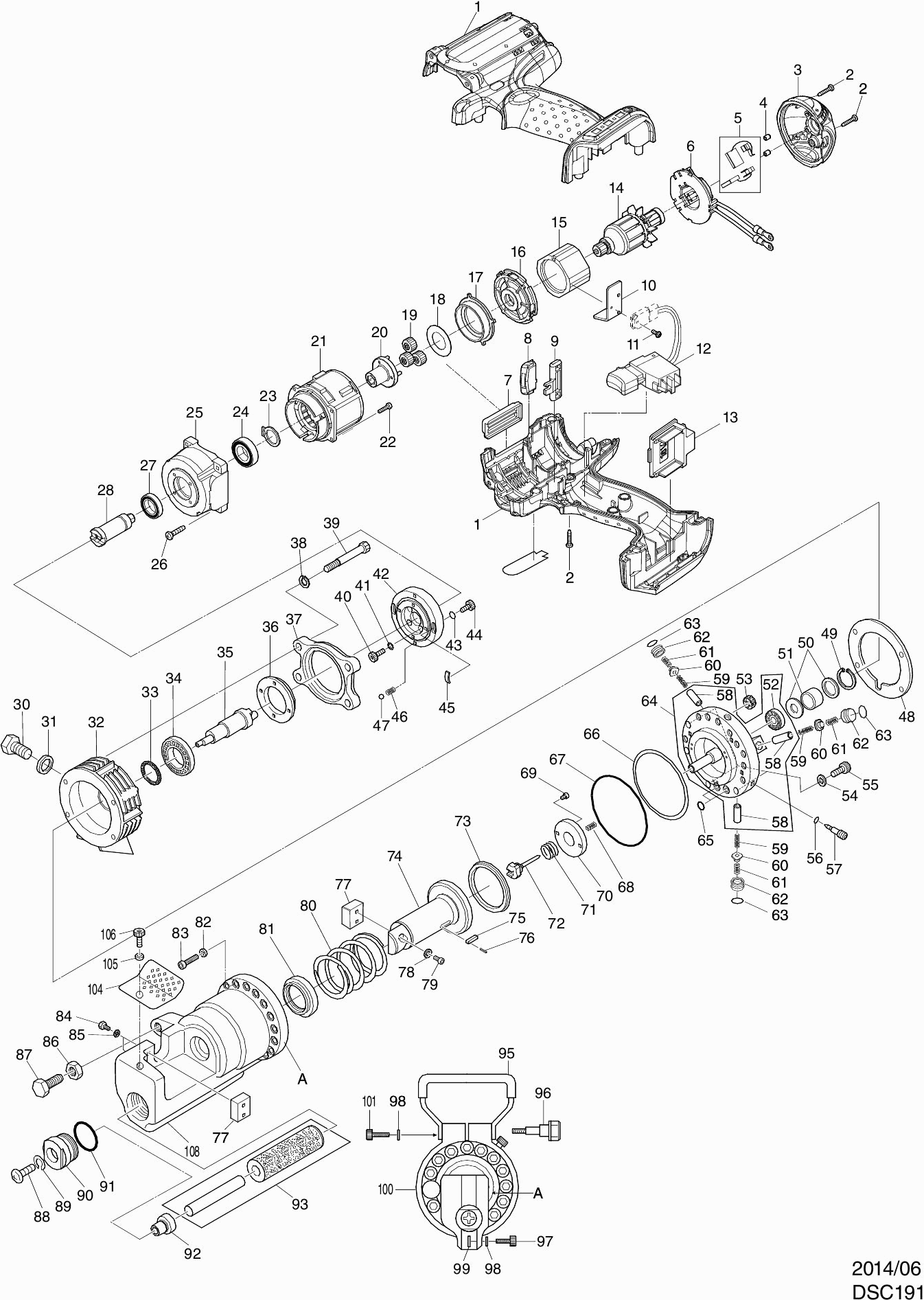

Disegno tecnico del modello Makita DSC191Z
Elenco parti di ricambio del modello Makita DSC191Z
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia motore DPP200 A | ||||
| 001 | 183G51-1 | 19.80 | 24.16 | |
| Penna di gomma 6 | ||||
| 001C10 | 263005-3 | 0.83 | 1.01 | |
| Vite autofilettante 3x16 | ||||
| 002 | 266130-9 | 0.83 | 1.01 | |
| COPERTURA POSTERIORE | ||||
| 003 | 419642-3 | 8.46 | 10.32 | |
| Spillo in Gomma 4 | ||||
| 004 | 263032-0 | 0.83 | 1.01 | |
| Set di spazzole Cb448 | ||||
| 005 | 196854-2 | 3.65 | 4.45 | |
| Portaspazzole in carbonio DPP200 | ||||
| 006 | 638849-4 | 4.08 | 4.98 | |
| Cappuccio di copertura DPP200 | ||||
| 007 | 451163-9 | 3.22 | 3.93 | |
| Casa del obiettivo DPP200 | ||||
| 008 | 687216-0 | 1.01 | 1.23 | |
| Leva di blocco | ||||
| 009 | 451162-1 | 3.55 | 4.33 | |
| SCUDO TERMICO | ||||
| 010 | 689145-3 | 0.83 | 1.01 | |
| Vite 3x8 | ||||
| 011 | 652066-2 | 0.83 | 1.01 | |
| Interruttore (3 contatti) | ||||
| 012 | 650653-1 | 28.85 | 35.20 | |
| Unità di connessione (3 contatti) | ||||
| 013 | 644808-8 | 3.65 | 4.45 | |
| Indotto | ||||
| 014 | 619165-3 | 19.80 | 24.16 | |
| Unità magnetica | ||||
| 015 | 632J71-5 | 21.70 | 26.47 | |
| Supporto motore DPP200 | ||||
| 016 | 450386-6 | 0.83 | 1.01 | |
| Ingranaggio 46 DPP200 | ||||
| 017 | 227129-9 | 2.05 | 2.50 | |
| Rondella 18 | ||||
| 018 | 267789-5 | 0.83 | 1.01 | |
| Ingranaggio 16 DPP200 | ||||
| 019 | 154468-3 | 0.83 | 1.01 | |
| Porta ingranaggi DPP200 | ||||
| 020 | 141744-4 | 7.43 | 9.06 | |
| Carter del cambio DPP200 | ||||
| 021 | 419252-6 | 3.65 | 4.45 | |
| Vite 3X12 | ||||
| 022 | 911017-7 | 0.83 | 1.01 | |
| Rondella di bloccaggio S-15 | ||||
| 023 | 961055-9 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6902llu | ||||
| 024 | 211244-9 | 11.16 | 13.62 | |
| Ingranaggi B DPP200 | ||||
| 025 | 318455-8 | 34.35 | 41.91 | |
| Vite autofilettante Pt4x20 | ||||
| 026 | 266045-0 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6802llb | ||||
| 027 | 211246-5 | 8.84 | 10.78 | |
| Albero DPP200 | ||||
| 028 | 326213-8 | 16.07 | 19.61 | |
| Vite a brugola 10X15 DSC163 | ||||
| 030 | SC00000061 | 2.45 | 2.99 | |
| Rondella di tenuta | ||||
| 031 | SC00000489 | 5.87 | 7.16 | |
| Custodia della pompa DSC191 | ||||
| 032 | SC03213510 | 465.62 | 568.06 | |
| Anello di tenuta DSC191 | ||||
| 033 | SC00000054 | 12.58 | 15.35 | |
| Cuscinetto a sfere 6002ru | ||||
| 034 | SC00000050 | 23.74 | 28.96 | |
| Albero eccentrico DSC191 | ||||
| 035 | SC03501390 | 95.74 | 116.80 | |
| Coperchio di pressione DSC191 | ||||
| 036 | SC03251400 | 65.59 | 80.02 | |
| Coperchio del motore DSC191 | ||||
| 037 | SC03221700 | 70.59 | 86.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 038 | SC00000066 | |||
| Vite con intaglio esagonale M6x60 | ||||
| 039 | 922382-9 | 0.83 | 1.01 | |
| Bullone HB4x15 DSC191 | ||||
| 040 | SC07511020 | 1.43 | 1.74 | |
| Rondella 4 DSC163 | ||||
| 041 | SC00000068 | 1.21 | 1.48 | |
| Coperchio di montaggio del motore DSC191 | ||||
| 042 | SC03222300 | 70.59 | 86.12 | |
| Rondella 4 DSC163 | ||||
| 043 | SC00000068 | 1.21 | 1.48 | |
| Bullone HB4x15 DSC191 | ||||
| 044 | SC07511020 | 1.43 | 1.74 | |
| Molla a lamina DSC163 | ||||
| 045 | SC04007620 | 14.23 | 17.36 | |
| Molla di pressione DSC163 | ||||
| 046 | SC04007430 | 8.52 | 10.39 | |
| Pallina di acciaio S4 | ||||
| 047 | SC07900010 | 1.21 | 1.48 | |
| Piastra di bilanciamento DSC191 | ||||
| 048 | SC04601470 | 5.22 | 6.37 | |
| Anello di blocco RTW-26 | ||||
| 049 | SC07411020 | 2.80 | 3.42 | |
| Porta cuscinetto a rullini DSC191 | ||||
| 050 | SC00000019 | 5.88 | 7.17 | |
| Cuscinetto a rullini DSC191 | ||||
| 051 | SC00000048 | 70.18 | 85.62 | |
| Cuscinetto a sfere 608 | ||||
| 052 | 210007-0 | 5.88 | 7.17 | |
| Magnete | ||||
| 053 | SC00000020 | 5.87 | 7.16 | |
| Rondella 8 | ||||
| 054 | 941202-8 | 0.83 | 1.01 | |
| Bullone esagonale M8x20 | ||||
| 055 | SC00000376 | 1.43 | 1.74 | |
| Anello O-Ring S4 DSC163 | ||||
| 056 | SC06505300 | 2.80 | 3.42 | |
| Valvola DSC163 | ||||
| 057 | SC03501420 | 19.80 | 24.16 | |
| Pistone DSC191 | ||||
| 058 | SC00000015 | 34.36 | 41.92 | |
| Molla di ritorno del pistone | ||||
| 059 | SC00000022 | 2.80 | 3.42 | |
| Valvola di controllo | ||||
| 060 | SC00000464 | 31.62 | 38.58 | |
| Molla della valvola di controllo DSC163 | ||||
| 061 | SC00000021 | 2.80 | 3.42 | |
| Guarnizione DSC163 | ||||
| 062 | SC03500540 | 11.19 | 13.65 | |
| O-Ring S-8 DSC163 | ||||
| 063 | SC06505590 | 2.80 | 3.42 | |
| Cilindro DSC191 | ||||
| 064 | SC03206140 | 1114.86 | 1360.13 | |
| Anello O P6 DSC163 | ||||
| 065 | SC06505010 | 3.20 | 3.90 | |
| Anello di supporto G70 DSC191 | ||||
| 066 | SC06503260 | 9.52 | 11.61 | |
| Anello O-Ring G70 DSC191 | ||||
| 067 | SC06505350 | 5.22 | 6.37 | |
| Molla per valvola di sfiato | ||||
| 068 | SC00000023 | 5.87 | 7.16 | |
| Vite a brugola 4X6 DSC163 | ||||
| 069 | SC00000060 | 1.43 | 1.74 | |
| Piastra di limite RTSC/DTSC/ETSC | ||||
| 070 | SC00000481 | 46.85 | 57.16 | |
| Molla della valvola DSC163 | ||||
| 071 | SC00000032 | 5.87 | 7.16 | |
| Valvola di rilascio DSC191 | ||||
| 072 | SC03500310 | 70.18 | 85.62 | |
| Anello di guarnizione DPP200 | ||||
| 073 | SC00000096 | 53.39 | 65.14 | |
| Asse di taglio DSC191 | ||||
| 074 | SC03112300 | 452.50 | 552.05 | |
| Chiave DPP200 | ||||
| 075 | SC03700020 | 7.44 | 9.08 | |
| Spinotto | ||||
| 076 | SC00000070 | 1.21 | 1.48 | |
| Messenset SP | ||||
| 077 | SC09002030 | 156.08 | 190.42 | |
| Rondella 5 DSC163 | ||||
| 078 | SC00000067 | 1.24 | 1.51 | |
| Bullone esagonale M5x15mm DSC163 | ||||
| 079 | SC00000098 | 1.43 | 1.74 | |
| Molla di rinculo DPP200 | ||||
| 080 | SC04000050 | 43.10 | 52.58 | |
| Sigillo antipolvere | ||||
| 081 | SC06503510 | 31.61 | 38.56 | |
| Rondella 8mm DPP200 | ||||
| 082 | SC07620040 | 1.21 | 1.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 083 | 922441-9 | |||
| Vite a esagono incassato M6x18 | ||||
| 084 | SC00000057 | 1.43 | 1.74 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 085 | SC00000066 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 086 | 931601-2 | |||
| Bullone dell'albero DSC191 | ||||
| 087 | SC00000134 | 17.90 | 21.84 | |
| Vite 5x60 | ||||
| 088 | SC00000034 | 9.54 | 11.64 | |
| Rondella elastica 8mm DSC163 | ||||
| 089 | SC00000065 | 1.21 | 1.48 | |
| Porta cespuglio DPP200 | ||||
| 090 | SC03507010 | 70.18 | 85.62 | |
| Anello O-Ring 26 DSC163 | ||||
| 091 | SC06505320 | 11.19 | 13.65 | |
| Cespuglio DSC191 | ||||
| 092 | SC03507000 | 31.62 | 38.58 | |
| Bilanciatore DPP200 | ||||
| 093 | SC09004910 | 21.87 | 26.68 | |
| Maniglia DSC191 | ||||
| 095 | SC03302640 | 28.85 | 35.20 | |
| Set di viti DSC191 | ||||
| 096 | SC09030630 | 53.38 | 65.12 | |
| Bullone HB6x18 | ||||
| 097 | SC07513030 | 1.21 | 1.48 | |
| Rondella SW6 DSC191 | ||||
| 098 | SC07610040 | 1.21 | 1.48 | |
| Distanziatore DSC191 | ||||
| 099 | SC03302650 | 2.80 | 3.42 | |
| Anello di manico DSC191 | ||||
| 100 | SC03223430 | 121.98 | 148.82 | |
| Vite a brugola M6x22 | ||||
| 101 | SC07513090 | 1.24 | 1.51 | |
| Cappuccio di protezione DSC191 | ||||
| 104 | SC03505790 | 23.75 | 28.98 | |
| Rondella 5mm DSC163 | ||||
| 105 | SC07610030 | 1.21 | 1.48 | |
| Bullone Hb5x5 | ||||
| 106 | SC07512010 | 1.24 | 1.51 | |
| Supporto asta DSC191 | ||||
| 108 | SC03103210 | 937.78 | 1144.09 | |
