Qui troverai tutte le parti e i disegni disponibili di “Makita DSC163”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

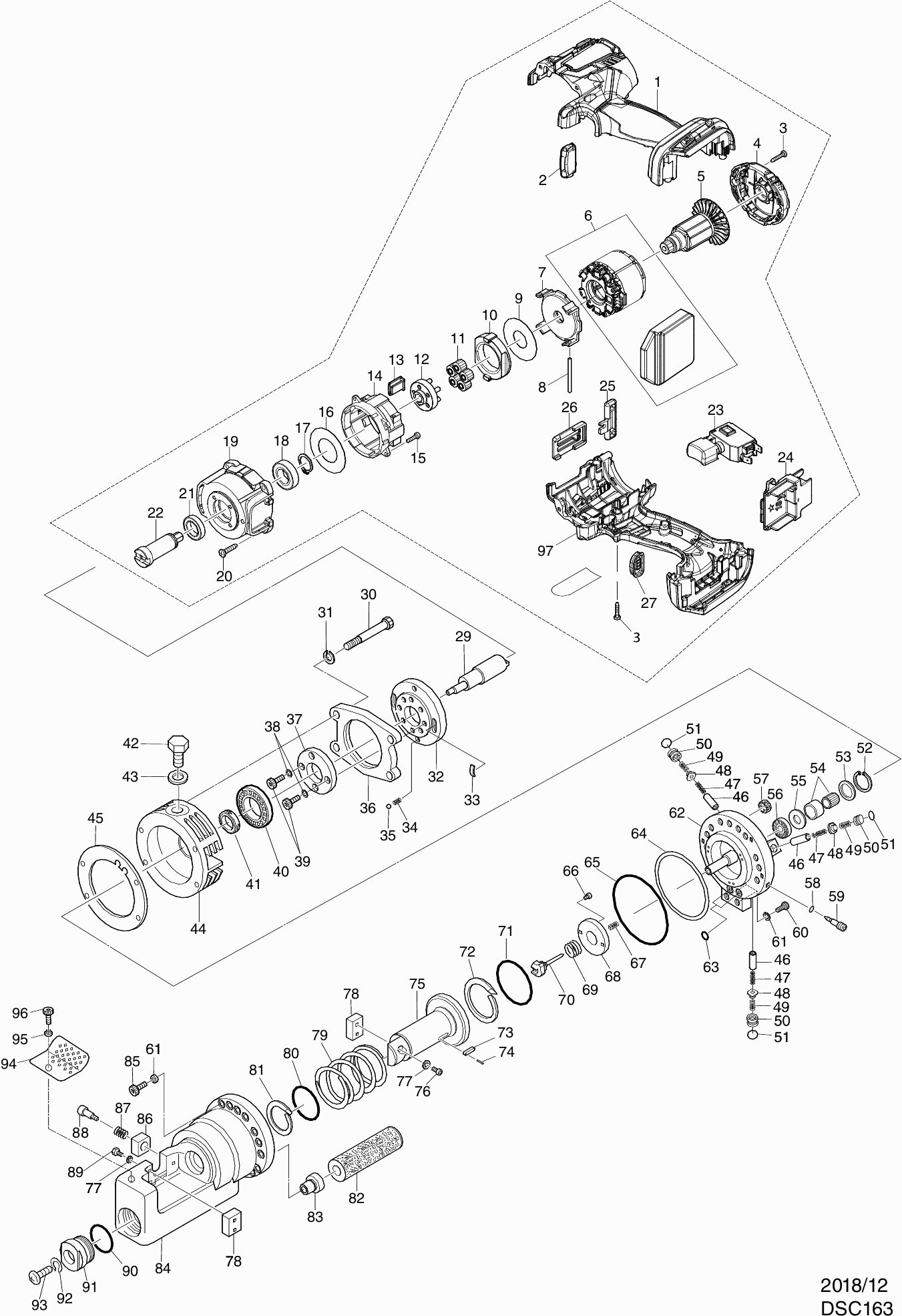

Disegni tecnici di Makita DSC163
Elenco parti di Makita DSC163
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Set di Carcasa del motore DSC163 | ||||
| 001 | 183C36-3 | 13.20 | 16.10 | |
| Penna di gomma 6 | ||||
| 001C10 | 263005-3 | 1.00 | 1.22 | |
| Circuito di luce | ||||
| 002 | 620283-2 | 9.60 | 11.71 | |
| Vite autofilettante 3x16 | ||||
| 003 | 266130-9 | 1.00 | 1.22 | |
| COPERTURA POSTERIORE | ||||
| 004 | 455011-4 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 005 | 619336-2 | |||
| CAMPO | ||||
| 006 | 629116-8 | 112.20 | 136.88 | |
| Supporto motore DSC163 | ||||
| 007 | 455005-9 | 1.20 | 1.46 | |
| Perno 3 DSC163 | ||||
| 008 | 256375-7 | 1.00 | 1.22 | |
| Rondella di bloccaggio 18 DSC163 | ||||
| 009 | 253401-3 | 1.00 | 1.22 | |
| Ingranaggio 41 DSC163 | ||||
| 010 | 221558-8 | 4.80 | 5.86 | |
| Ingranaggio 13 DSC163 | ||||
| 011 | 226193-7 | 2.40 | 2.93 | |
| Porta ingranaggi DSC163 | ||||
| 012 | 144591-2 | 7.20 | 8.78 | |
| Guarnizione In Gomma DSC163 | ||||
| 013 | 422168-6 | 3.60 | 4.39 | |
| Carcassa del cambio DSC163 | ||||
| 014 | 455006-7 | 2.40 | 2.93 | |
| Vite 3X12 | ||||
| 015 | 911017-7 | 1.00 | 1.22 | |
| Rondella 25 | ||||
| 016 | 253888-9 | 1.20 | 1.46 | |
| Rondella di bloccaggio S-15 | ||||
| 017 | 961055-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 018 | 211234-2 | |||
| Carcassa del cambio DSC163 | ||||
| 019 | 319616-3 | 19.80 | 24.16 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 020 | 265B67-9 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6802llb | ||||
| 021 | 211246-5 | 9.60 | 11.71 | |
| Asse DSC163 | ||||
| 022 | 326996-0 | 4.80 | 5.86 | |
| Switch C3jw-4b | ||||
| 023 | 650006-4 | 12.10 | 14.76 | |
| Unità di connessione | ||||
| 024 | 643874-2 | 3.60 | 4.39 | |
| Leva di blocco | ||||
| 025 | 451162-1 | 3.60 | 4.39 | |
| BLOKKEERHANDEL DSC121 | ||||
| 025-1 | 413R94-8 | 3.60 | 4.39 | |
| Cappuccio di copertura DSC163 | ||||
| 026 | 457799-2 | 8.40 | 10.25 | |
| Piastra indicatrice | ||||
| 027 | 142263-3 | 1.20 | 1.46 | |
| Albero eccentrico DSC163 | ||||
| 029 | SC03501140 | 99.00 | 120.78 | |
| Bullone HB5X50 DSC163 | ||||
| 030 | SC07512110 | 2.40 | 2.93 | |
| Rondella 5mm DSC163 | ||||
| 031 | SC07610030 | 1.20 | 1.46 | |
| Piastra a flangia DSC163 | ||||
| 032 | SC03222700 | 63.80 | 77.84 | |
| Molla a lamina DSC163 | ||||
| 033 | SC04007620 | 14.30 | 17.45 | |
| Molla di pressione DSC163 | ||||
| 034 | SC04007430 | 8.40 | 10.25 | |
| Pallina di acciaio S4 | ||||
| 035 | SC07900010 | 1.20 | 1.46 | |
| Custodia intermedia DSC163 | ||||
| 036 | SC03221200 | 63.80 | 77.84 | |
| Flangia DSC163 | ||||
| 037 | SC03251180 | 56.10 | 68.44 | |
| Rondella 4 DSC163 | ||||
| 038 | SC00000068 | 1.20 | 1.46 | |
| Bullone HB4X22 DSC163 | ||||
| 039 | SC07511060 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6002ru | ||||
| 040 | SC00000050 | 23.10 | 28.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | SC06504000 | |||
| Vite a brugola 10X15 DSC163 | ||||
| 042 | SC00000061 | 2.40 | 2.93 | |
| Rondella di tenuta | ||||
| 043 | SC00000489 | 6.00 | 7.32 | |
| Custodia del cuscinetto DSC163 | ||||
| 044 | SC03212300 | 312.40 | 381.13 | |
| Piastra intermedia DSC163 | ||||
| 045 | SC04601440 | 8.40 | 10.25 | |
| POMPA | ||||
| 046 | SC03500390 | 36.30 | 44.29 | |
| Anello di ritorno del pistone | ||||
| 047 | SC04003020 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | SC03500460 | |||
| Molla della valvola di controllo DSC163 | ||||
| 049 | SC00000021 | 3.60 | 4.39 | |
| Guarnizione DSC163 | ||||
| 050 | SC03500540 | 11.00 | 13.42 | |
| O-Ring S-8 DSC163 | ||||
| 051 | SC06505590 | 3.60 | 4.39 | |
| Anello di bloccaggio H19 | ||||
| 052 | SC00000487 | 2.40 | 2.93 | |
| Supporto del cuscinetto ad aghi A | ||||
| 053 | SC00000465 | 6.00 | 7.32 | |
| Cuscinetto ad aghi Rnaf81510 | ||||
| 054 | SC00000466 | 36.30 | 44.29 | |
| Supporto del cuscinetto ad aghi B | ||||
| 055 | SC00000467 | 6.00 | 7.32 | |
| Cuscinetto a sfere 625 | ||||
| 056 | SC07100030 | 11.00 | 13.42 | |
| Magnete | ||||
| 057 | SC00000020 | 6.00 | 7.32 | |
| Anello O-Ring S4 DSC163 | ||||
| 058 | SC06505300 | 3.60 | 4.39 | |
| Valvola DSC163 | ||||
| 059 | SC03501420 | 19.80 | 24.16 | |
| Vite esagonale 6X20 DSC163 | ||||
| 060 | SC00000097 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | SC00000066 | |||
| Cilindro DSC163 | ||||
| 062 | SC03206510 | 809.60 | 987.71 | |
| POMPA | ||||
| 062D10 | SC03500390 | 36.30 | 44.29 | |
| Cuscinetto a sfere 625 | ||||
| 062D10 | SC07100030 | 11.00 | 13.42 | |
| Anello O P6 DSC163 | ||||
| 063 | SC06505010 | 3.60 | 4.39 | |
| Anello di supporto G55 DSC163 | ||||
| 064 | SC06503240 | 26.40 | 32.21 | |
| O-ring G55 DSC163 | ||||
| 065 | SC06505180 | 4.80 | 5.86 | |
| Vite a brugola 4X6 DSC163 | ||||
| 066 | SC00000060 | 2.40 | 2.93 | |
| Molla per valvola di sfiato | ||||
| 067 | SC00000023 | 6.00 | 7.32 | |
| Piastra di limite RTSC/DTSC/ETSC | ||||
| 068 | SC00000481 | 46.20 | 56.36 | |
| Molla della valvola DSC163 | ||||
| 069 | SC00000032 | 6.00 | 7.32 | |
| Stantuffo di sgancio | ||||
| 070 | SC00000462 | 56.10 | 68.44 | |
| Anello O-Ring P46 DSC163 | ||||
| 071 | SC06505280 | 4.80 | 5.86 | |
| Anello di supporto P46 DSC163 | ||||
| 072 | SC06503230 | 17.60 | 21.47 | |
| Chiave DSC121 | ||||
| 073 | SC03700080 | 8.40 | 10.25 | |
| Spinotto | ||||
| 074 | SC00000070 | 1.20 | 1.46 | |
| Asse di taglio DSC163 | ||||
| 075 | SC03113600 | 440.00 | 536.80 | |
| Vite a brugola m5x12 | ||||
| 076 | SC00000059 | 2.40 | 2.93 | |
| Rondella 5 DSC163 | ||||
| 077 | SC00000067 | 1.20 | 1.46 | |
| Coltello da taglio | ||||
| 078 | SC09002470 | 140.00 | 170.80 | |
| Molla di pressione DSC163 | ||||
| 079 | SC04000320 | 39.60 | 48.31 | |
| Anello O-Ring 26 DSC163 | ||||
| 080 | SC06505320 | 11.00 | 13.42 | |
| Anello di supporto P26 | ||||
| 081 | SC06503190 | 7.20 | 8.78 | |
| Borsa dell'olio DSC163 | ||||
| 082 | SC09004930 | 22.00 | 26.84 | |
| Bussola DSC163 | ||||
| 083 | SC00000029 | 22.00 | 26.84 | |
| Alloggiamento della testina di taglio DSC163 | ||||
| 084 | SC03104000 | 809.60 | 987.71 | |
| Bullone esagonale M6x25mm | ||||
| 085 | 266087-4 | 1.00 | 1.22 | |
| Piastra di arresto | ||||
| 086 | SC03503890 | 34.10 | 41.60 | |
| Molla T45470 | ||||
| 087 | SC00000469 | 3.60 | 4.39 | |
| Bullone DSC163 | ||||
| 088 | SC03500990 | 13.20 | 16.10 | |
| Bullone esagonale M5x15mm DSC163 | ||||
| 089 | SC00000098 | 2.40 | 2.93 | |
| Anello O-Ring 22 DSC163 | ||||
| 090 | SC06505310 | 3.60 | 4.39 | |
| Portaspazzole DSC163 | ||||
| 091 | SC03501400 | 46.20 | 56.36 | |
| Rondella elastica 8mm DSC163 | ||||
| 092 | SC00000065 | 1.20 | 1.46 | |
| Vite 5x60 | ||||
| 093 | SC00000034 | 9.60 | 11.71 | |
| Cappuccio di protezione DSC163 | ||||
| 094 | SC03505780 | 26.40 | 32.21 | |
| Rondella 5mm DSC163 | ||||
| 095 | SC07610030 | 1.20 | 1.46 | |
| Bullone Hb5x5 | ||||
| 096 | SC07512010 | 1.20 | 1.46 | |
| Set di Carcasa del motore DSC163 | ||||
| 097 | 183C36-3 | 13.20 | 16.10 | |
| Penna di gomma 6 | ||||
| 097C10 | 263005-3 | 1.00 | 1.22 | |
