Parti di ricambio e disegni tecnici Makita Drc200

Qui troverai tutte le parti e i disegni disponibili del 'Makita DRC200'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Makita DRC200

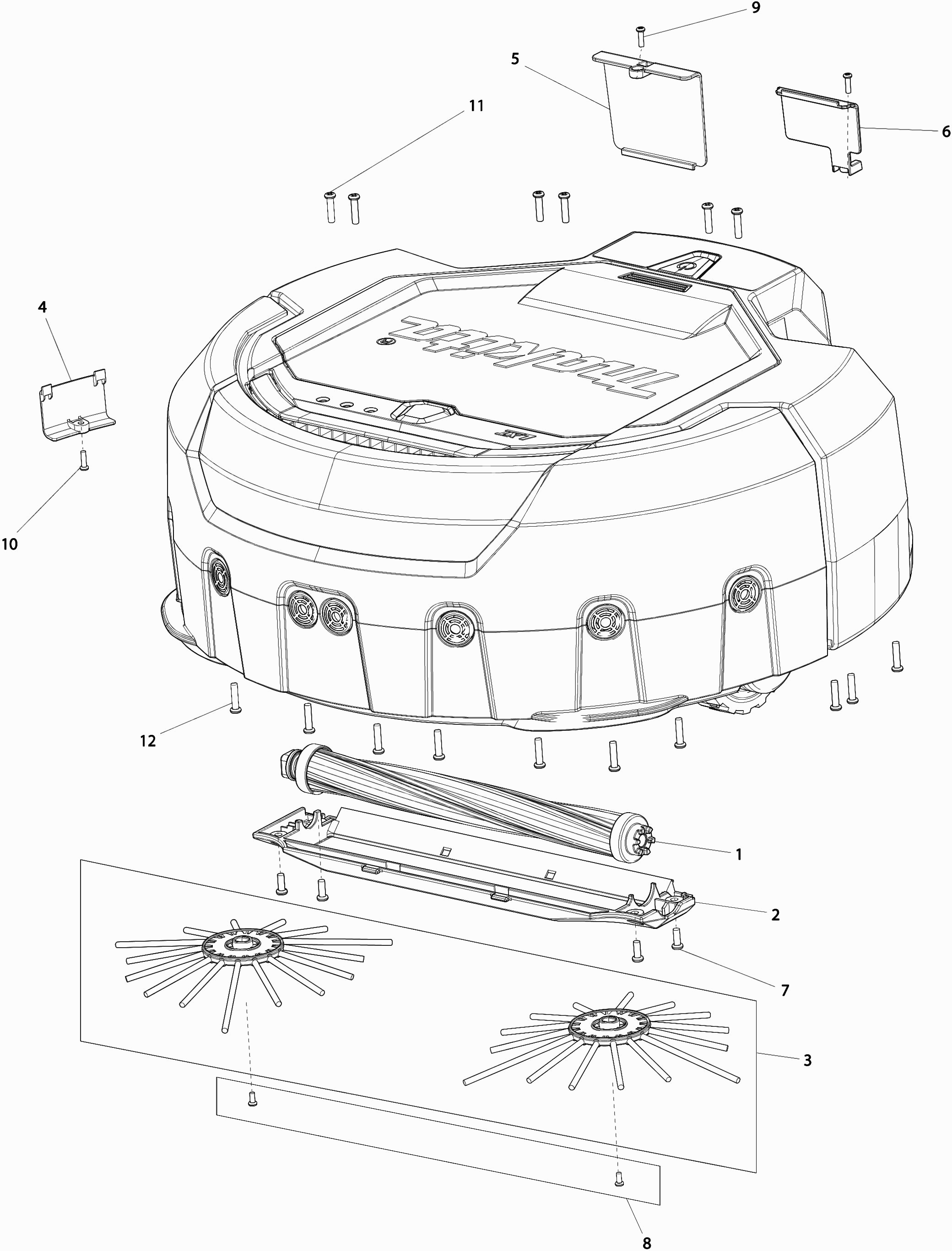

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Disegno tecnico 3
Clicca per ingrandire

Disegno tecnico 4
Clicca per ingrandire

Disegno tecnico 5
Clicca per ingrandire

Disegno tecnico 6
Clicca per ingrandire

Disegno tecnico 7
Clicca per ingrandire

Disegno tecnico 8
Clicca per ingrandire

Disegno tecnico 9
Clicca per ingrandire

Disegno tecnico 10
Clicca per ingrandire

Disegno tecnico 11
Clicca per ingrandire

Elenco parti di ricambio del modello Makita DRC200

Pos.	Descrizione	Prezzo escl. IVA	Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Nessuna informazione disponibile, non ordinabile
001	SH00000313
Nessuna informazione disponibile, non ordinabile
002	SH00000064
Set di spazzole
003	SH00000065	27.00	32.94
Cappuccio di copertura STM 1800
004	SH00000066	8.52	10.39
Cappuccio di copertura R
005	SH00000067	5.87	7.16
Cappuccio di copertura L
006	SH00000068	5.87	7.16
Vite M4x8
007	SH00000069	1.24	1.51
Vite Sb (2 pezzi)
008	SH00000070	3.20	3.90
Vite M3x10
009	SH00000071	2.80	3.42
Vite M3x10
010	SH00000071	2.80	3.42
Vite M4x16
011	SH00000221	2.05	2.50
Vite M4x16
012	SH00000221	2.05	2.50
Pannello di fondo
013	SH00000072	70.18	85.62
Pannello operatore
014	SH00000291	359.76	438.91
Unità di connessione
015	SH00000241	49.85	60.82
Unità di connessione
016	SH00000075	5.87	7.16
Portacontroller
017	SH00000076	28.73	35.05
Pannello operatore
018	SH00000078	34.36	41.92
Batteria Pwd Drc200
019	SH00000079	43.10	52.58
Piastra isolante
020	SH00000080	4.08	4.98
Portacontatto
021	SH00000081	14.24	17.37
Portacontatto
022	SH00000082	10.84	13.22
Puntina di gomma
023	SH00000083	4.58	5.59
Puntina di gomma
024	SH00000083	4.58	5.59
Asse anteriore
025	SH00000084	12.55	15.31
Asse anteriore completo
026	SH00000085	9.54	11.64
Sensore Ir
027	SH00000086	65.59	80.02
Vite Autofilettante DRC200
027C10	SH00000307	3.65	4.45
Supporto IR CK DRC200
027C20	SH00000308	14.23	17.36
Sensore Ir
028	SH00000086	65.59	80.02
Vite Autofilettante DRC200
028C10	SH00000307	3.65	4.45
Supporto IR CK DRC200
028C20	SH00000308	14.23	17.36
Sensore Ir
029	SH00000304	70.59	86.12
Vite Autofilettante DRC200
029C10	SH00000307	3.65	4.45
Supporto IR SK DRC200
029C20	SH00000309	14.23	17.36
Sensore Ir
030	SH00000304	70.59	86.12
Vite Autofilettante DRC200
030C10	SH00000307	3.65	4.45
Supporto IR SK DRC200
030C20	SH00000309	14.23	17.36
Bl Sensore Completo Drc200 A
031	SH00000280	23.68	28.89
Sensore Ir C Completo Drc200 A
032	SH00000303	70.59	86.12
Sensore Ir C Completo Drc200 A
033	SH00000303	70.59	86.12
Sensore Ir C Completo Drc200 A
035	SH00000303	70.59	86.12
Sensore Ir C Completo Drc200 A
036	SH00000303	70.59	86.12
Sensore Ir C Completo Drc200 A
037	SH00000303	70.59	86.12
Piastra di peso
038	SH00000089	12.58	15.35
Paraurti in gomma sinistra
039	SH00000090	7.43	9.06
Gomma del paraurti destra
040	SH00000091	7.43	9.06
Molla in gomma per urti
041	SH00000092	4.08	4.98
Molla in gomma per urti
042	SH00000092	4.08	4.98
unità di sterzo L
043	SH00000093	46.85	57.16
unità di sterzo R
044	SH00000094	46.85	57.16
Nessuna informazione disponibile, non ordinabile
045	SH00000095
Ruota sinistra
046	SH00000096	199.24	243.07
Ruota Destra Completa Drc200 A
047	SH00000288	189.87	231.64
Molla della ruota
048	SH00000098	4.08	4.98
Molla della ruota
049	SH00000098	4.08	4.98
Spostatore d'aria
050	SH00000099	143.65	175.25
cavo del paraurti
051	SH00000101	5.22	6.37
cavo del paraurti
052	SH00000101	5.22	6.37
GUARNIZIONE
053	SH00000223	34.36	41.92
Piastra di copertura del ventilatore
054	SH00000224	1.72	2.10
Cavo della batteria a sinistra
055	SH00000104	7.44	9.08
Cavo della batteria a destra
056	SH00000105	7.44	9.08
Cavo della batteria Ps
057	SH00000106	7.44	9.08
Cavo del segnale della batteria
058	SH00000107	4.08	4.98
Cavo di terra della batteria
059	SH00000108	5.22	6.37
Cavo dell'asse
060	SH00000109	5.22	6.37
Cavo del sensore L (sicurezza)
061	SH00000242	7.44	9.08
Cavo del sensore R (sicurezza)
062	SH00000243	3.65	4.45
Vite M3x8
063	SH00000110	1.21	1.48
Vite M3x8
064	SH00000110	1.21	1.48
Vite M3x8
065	SH00000110	1.21	1.48
Vite M4x10
066	SH00000111	1.24	1.51
Vite M4x10
067	SH00000111	1.24	1.51
Vite M4x10
068	SH00000111	1.24	1.51
Vite M4x10
069	SH00000111	1.24	1.51
Vite M4x10
070	SH00000111	1.24	1.51
Vite M4x10
071	SH00000111	1.24	1.51
Vite M4x10
072	SH00000111	1.24	1.51
Vite M4x10
073	SH00000111	1.24	1.51
Vite M4x10
074	SH00000111	1.24	1.51
Vite M4x10
075	SH00000111	1.24	1.51
Vite M4x10
076	SH00000111	1.24	1.51
Vite M4x10
077	SH00000111	1.24	1.51
Vite M4x10
078	SH00000111	1.24	1.51
Vite M4x10
079	SH00000111	1.24	1.51
Vite M4x10
080	SH00000111	1.24	1.51
Vite M4x10
081	SH00000111	1.24	1.51
Vite M4x10
082	SH00000111	1.24	1.51
Vite M4x10
083	SH00000111	1.24	1.51
Vite 4.5x13xt1
084	SH00000112	2.44	2.98
Vite M5X10
085	SH00000113	2.80	3.42
Unità di connessione Bcl182D(3 Cont) A
086	643523-1	5.22	6.37
Unità di connessione Bcl182D(3 Cont) A
087	643523-1	5.22	6.37
Rivetto
088	SH00000226	4.58	5.59
Piastra di protezione della lente del sensore
089	SH00000236	2.80	3.42
Piastra di protezione della lente del sensore
090	SH00000236	2.80	3.42
Piastra di protezione della lente del sensore
091	SH00000236	2.80	3.42
Piastra di protezione della lente del sensore
092	SH00000236	2.80	3.42
Piastra di protezione della lente del sensore
093	SH00000236	2.80	3.42
Piastra di protezione della lente del sensore
094	SH00000236	2.80	3.42
Nucleo di ferrite
095	SH00000244	8.52	10.39
Motore completo
101	SH00000114	61.09	74.53
Supporto motore L
102	SH00000115	5.87	7.16
Copertura del motore KS 60 E
103	SH00000116	5.87	7.16
Anello del motore
104	SH00000117	8.46	10.32
Ruota del ingranaggio del motore 4
105	SH00000118	10.84	13.22
Ingranaggio del motore 3
106	SH00000119	6.60	8.05
Ingranaggio del motore 2
107	SH00000120	6.60	8.05
Asse 1
108	SH00000121	4.08	4.98
Albero dell'ingranaggio 1
109	SH00000122	5.22	6.37
Vite M2.6x4
110	SH00000123	1.01	1.23
Spazzola laterale cavo
111	SH00000124	7.44	9.08
Vite M3x10
112	SH00000071	2.80	3.42
Coperchio del motore
113	SH00000227	2.44	2.98
Motore completo
114	SH00000114	61.09	74.53
Supporto motore R
115	SH00000125	5.87	7.16
Copertura del motore KS 60 E
116	SH00000116	5.87	7.16
Anello del motore
117	SH00000117	8.46	10.32
Ingranaggio del motore 2
118	SH00000120	6.60	8.05
Ingranaggio del motore 3
119	SH00000119	6.60	8.05
Ruota del ingranaggio del motore 4
120	SH00000118	10.84	13.22
Asse 1
121	SH00000121	4.08	4.98
Albero dell'ingranaggio 1
122	SH00000122	5.22	6.37
Vite M2.6x4
123	SH00000123	1.01	1.23
Spazzola laterale cavo
124	SH00000124	7.44	9.08
Vite M3x10
125	SH00000071	2.80	3.42
Coperchio del motore
126	SH00000227	2.44	2.98
Motore D completo
127	SH00000126	151.14	184.39
Coperchio unità di comando
128	SH00000127	12.55	15.31
Unità di comando ingranaggio 2
129	SH00000129	8.52	10.39
Albero motore
130	SH00000130	12.55	15.31
Unità di trasmissione ingranaggio 3
131	SH00000131	10.84	13.22
Supporto unità di trasmissione
132	SH00000132	10.81	13.19
Cuscinetto a sfere
133	SH00000133	6.60	8.05
Cuscinetto a sfere
134	SH00000133	6.60	8.05
Rivetto
135	SH00000134	2.08	2.54
Rivetto
136	SH00000134	2.08	2.54
Anello di bloccaggio
137	SH00000228	1.24	1.51
Cinghia a V
138	SH00000136	6.58	8.03
Cavo dell'unità di trasmissione
139	SH00000137	9.54	11.64
Vite M3x10
140	SH00000071	2.80	3.42
Unità ruota L
141	SH00000139	174.88	213.35
Ruota Asse Drc200
142	SH00000152	7.44	9.08
Vite M3x10
143	SH00000071	2.80	3.42
Vite M3x10
144	SH00000229	1.72	2.10
Coperchio del motore
145	SH00000227	2.44	2.98
Ruota L
146	SH00000150	9.52	11.61
Custodia ingranaggio ruota L
147	SH00000140	5.87	7.16
Coperchio custodia ingranaggio ruota
148	SH00000141	5.87	7.16
Motore Mw
149	SH00000142	94.93	115.81
Rondella
150	SH00000143	14.24	17.37
Ingranaggio ruota
151	SH00000144	10.84	13.22
Ingranaggio ruota
152	SH00000145	10.84	13.22
Ingranaggio ruota
153	SH00000146	10.84	13.22
Ingranaggio ruota
154	SH00000147	10.84	13.22
Ruota scatola ingranaggi asse 1
155	SH00000148	5.22	6.37
Ruota unità L coperchio
156	SH00000151	11.19	13.65
Cavo della ruota
157	SH00000153	12.55	15.31
Vite M2.6x4
158	SH00000123	1.01	1.23
Ruota destra
160	SH00000154	174.44	212.82
Ruota Asse Drc200
161	SH00000152	7.44	9.08
Vite M3x10
162	SH00000071	2.80	3.42
Vite M3x10
163	SH00000229	1.72	2.10
Coperchio del motore
164	SH00000227	2.44	2.98
Ruota R
165	SH00000157	10.84	13.22
Ruota scatola ingranaggi R
166	SH00000155	5.87	7.16
Ruota coperchio del carter R
167	SH00000156	5.24	6.39
Motore Mw
168	SH00000142	94.93	115.81
Rondella
169	SH00000143	14.24	17.37
Ingranaggio ruota
170	SH00000144	10.84	13.22
Ingranaggio ruota
171	SH00000145	10.84	13.22
Ingranaggio ruota
172	SH00000146	10.84	13.22
Ingranaggio ruota
173	SH00000147	10.84	13.22
Ruota scatola ingranaggi asse 1
174	SH00000148	5.22	6.37
Ruota coperchio unità R
175	SH00000158	11.19	13.65
Cavo della ruota
176	SH00000153	12.55	15.31
Vite M2.6x4
177	SH00000123	1.01	1.23
Guida aria anteriore
178	SH00000159	10.84	13.22
Guida aria posteriore
179	SH00000160	8.52	10.39
Motore per ventilatore
180	SH00000161	115.42	140.81
Protezione del ventilatore
181	SH00000162	9.54	11.64
sensore foto
182	SH00000077	5.87	7.16
Sigillo guida aria
183	SH00000163	5.87	7.16
Cappuccio di copertura STM 1800
184	SH00000164	3.65	4.45
Cavo del motore della ventola
185	SH00000165	9.54	11.64
Vite M4x10
186	SH00000111	1.24	1.51
Telaio ruota pivotante
187	SH00000166	9.54	11.64
Asse ruota pivotante
188	SH00000167	12.58	15.35
Anello di bloccaggio
189	SH00000135	6.58	8.03
Ruota pivotante
190	SH00000168	5.88	7.17
Paraurti (a)
191	SH00000169	28.73	35.05
Cappuccio del bordo d'impatto
192	SH00000170	11.19	13.65
Portasensor
193	SH00000171	121.16	147.82
Portasensor
194	SH00000172	46.85	57.16
Portasensor
195	SH00000173	39.92	48.70
Portasensor
196	SH00000174	39.92	48.70
Portasensor
197	SH00000175	46.85	57.16
Supporto del Sensore R2 Cmpl Drc200 A
198	SH00000300	31.62	38.58
Portasensor
199	SH00000177	39.92	48.70
Cavo del sensore
200	SH00000245	10.84	13.22
Cavo del sensore
201	SH00000179	8.46	10.32
Cavo del sensore
202	SH00000179	8.46	10.32
Cavo del sensore
203	SH00000180	4.58	5.59
Cavo del sensore
204	SH00000180	4.58	5.59
Cavo del sensore
205	SH00000181	4.57	5.58
Cavo del sensore
206	SH00000181	4.57	5.58
Cavo del sensore di terra
207	SH00000182	5.22	6.37
Rivetto
208	SH00000183	3.20	3.90
Vite M4x10
209	SH00000111	1.24	1.51
Vite M3X6
210	SH00000184	1.72	2.10
Vite M3X6
211	SH00000184	1.72	2.10
Vite M3X6
212	SH00000184	1.72	2.10
Vite M3X6
213	SH00000184	1.72	2.10
Vite M3X6
214	SH00000184	1.72	2.10
Vite M3X6
215	SH00000184	1.72	2.10
Vite M3X6
216	SH00000184	1.72	2.10
Vite M3X6
217	SH00000184	1.72	2.10
Casa superiore
218	SH00000185	45.06	54.97
Coperchio K
219	SH00000247	38.88	47.43
Maniglia TSC 55
220	SH00000187	14.24	17.37
Copertura del Manico
221	SH00000188	17.92	21.86
Pulsante AGC 18
222	SH00000189	7.43	9.06
Nessuna informazione disponibile, non ordinabile
223	SH00000190
Supporto per scheda a circuito stampato
224	SH00000191	5.87	7.16
Lente LED
225	SH00000192	5.24	6.39
Guarnizione della lente LED
226	SH00000193	4.08	4.98
Riflettore LED
227	SH00000194	8.52	10.39
Scheda di circuito LED
228	SH00000195	34.35	41.91
PCB
229	SH00000196	14.23	17.36
Interruttore del filtro
230	SH00000197	5.87	7.16
Molla dell'interruttore del filtro
231	SH00000198	4.08	4.98
Supporto interruttore filtro A
232	SH00000271	4.38	5.34
Anello di sigillatura guida dell'aria
233	SH00000200	10.84	13.22
Anello di tenuta della bocca di aspirazione
234	SH00000201	8.52	10.39
Guarnizione della bocca di aspirazione
235	SH00000202	5.87	7.16
Copertura del pulsante
236	SH00000248	9.54	11.64
Lente Led S
237	SH00000204	6.60	8.05
Filtro di scarico
238	SH00000205	5.87	7.16
Chiusura di blocco
239	SH00000206	11.19	13.65
Cavo della scheda di circuito
240	SH00000249	9.54	11.64
Cavo della scheda di circuito LED
241	SH00000208	12.55	15.31
Vite M3x8
242	SH00000110	1.21	1.48
Vite M3x8
243	SH00000110	1.21	1.48
Vite M3x8
244	SH00000110	1.21	1.48
Vite M3X6
245	SH00000184	1.72	2.10
Vite M3x10
246	SH00000071	2.80	3.42
Vite M3x10
247	SH00000071	2.80	3.42
Vite M3x10
248	SH00000071	2.80	3.42
Vite M4x10
249	SH00000111	1.24	1.51
Scatola della polvere
250	SH00000209	23.74	28.96
Cappuccio antipolvere
251	SH00000210	19.88	24.25
Anello di tenuta del cappuccio antipolvere
252	SH00000211	11.19	13.65
Scatola della polvere
253	SH00000212	14.90	18.18
Filtro della polvere
254	SH00000213	40.37	49.25
Coperchio superiore della scatola antipolvere
255	SH00000214	17.92	21.86
Pulsante di Scorrimento
256	SH00000215	7.43	9.06
Perno Di Pivot
257	SH00000216	12.55	15.31
Etichetta, di avviso-
258	SH00000252	3.65	4.45
Etichetta, robopro-
259	SH00000253	3.65	4.45
Nucleo di ferrite
260	SH00000244	8.52	10.39
Nucleo di ferrite
261	SH00000244	8.52	10.39
Afstandbediening
300	SH00000219	67.95	82.90
Sensortape
301	SH00000231	31.18	38.04
Piastra di protezione del sensore
302	SH00000281	2.08	2.54
Vite per lamiera 4x16
304	SH00000407	2.92	3.56

Ci sono 0 articoli nel tuo carrello della spesa.
