Qui troverai tutte le parti e i disegni disponibili di “Makita DPB184”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

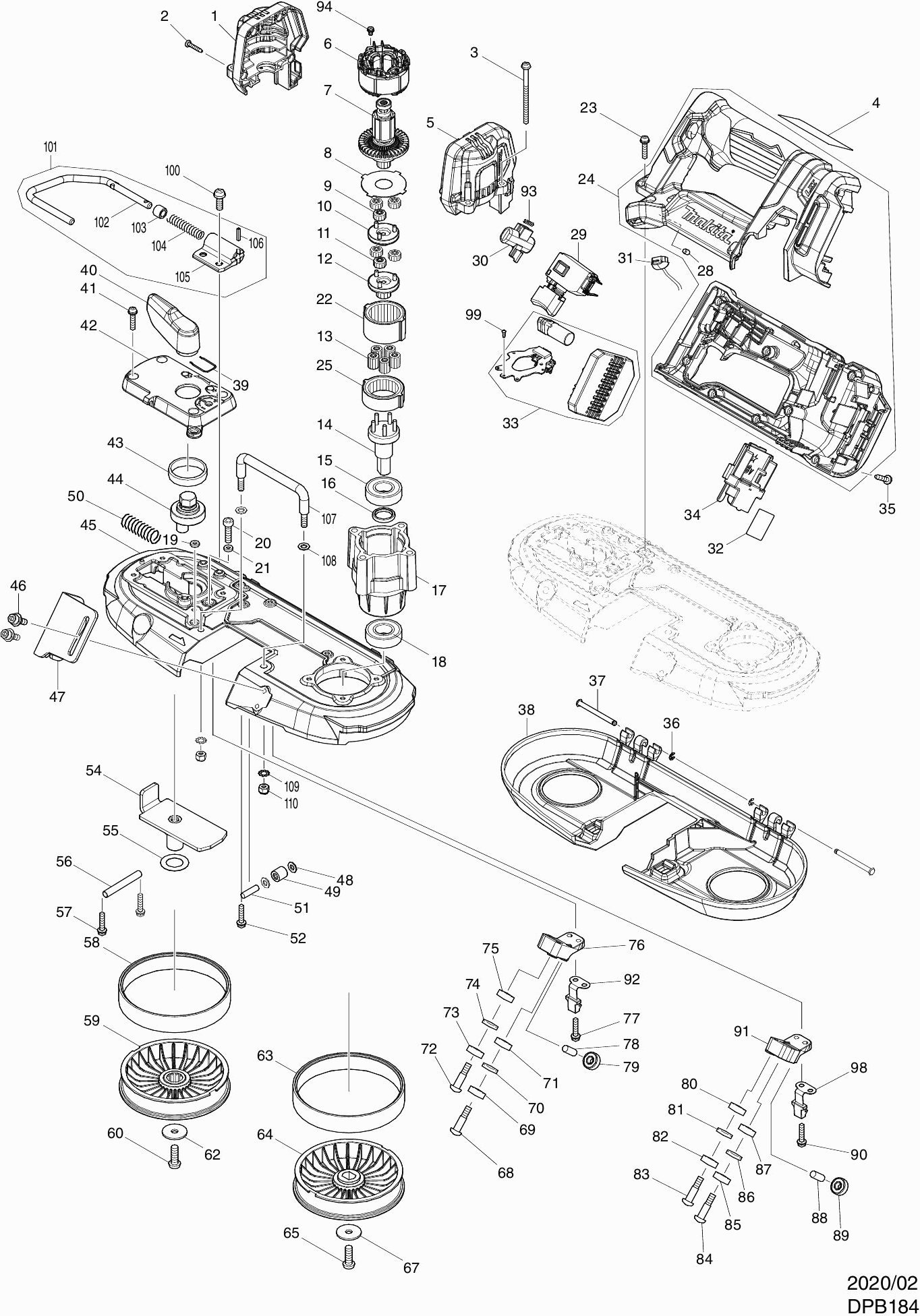

Disegni tecnici di Makita DPB184
Elenco parti di Makita DPB184
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassa del motore DPB183 | ||||
| 001 | 183P68-8 | 6.00 | 7.32 | |
| Vite autofilettante 3x16 | ||||
| 002 | 266130-9 | 1.00 | 1.22 | |
| Vite 4x60 | ||||
| 003 | 911188-0 | 1.00 | 1.22 | |
| Targa del nome DPB184 | ||||
| 004 | 857F40-3 | 1.00 | 1.22 | |
| Cassa del motore DPB183 | ||||
| 005 | 183P68-8 | 6.00 | 7.32 | |
| Campo DPB183/184 | ||||
| 006 | 629482-3 | 13.20 | 16.10 | |
| Indotto DPB183/184 | ||||
| 007 | 619628-9 | 36.30 | 44.29 | |
| Anello di bloccaggio DBP183/184 | ||||
| 008 | 253474-6 | 1.00 | 1.22 | |
| Ingranaggio 13 DPB183/184 | ||||
| 009 | 226923-6 | 1.00 | 1.22 | |
| Ingranaggio 14B DPB183/184 | ||||
| 010 | 140M80-3 | 2.40 | 2.93 | |
| Ingranaggio 13 DPB183/184 | ||||
| 011 | 226923-6 | 1.00 | 1.22 | |
| Ingranaggio 16 DPB183/184 | ||||
| 012 | 140M81-1 | 2.40 | 2.93 | |
| Ingranaggio 11 DPB183/184 | ||||
| 013 | 226924-4 | 1.00 | 1.22 | |
| Albero cpl DPB183/184 | ||||
| 014 | 140T74-0 | 14.30 | 17.45 | |
| Cuscinetto a sfere 6002ddw | ||||
| 015 | 211236-8 | 9.60 | 11.71 | |
| Anello 15mm | ||||
| 016 | 257348-3 | 1.20 | 1.46 | |
| Carcassa del ingranaggio DPB183/184 | ||||
| 017 | 319980-2 | 11.00 | 13.42 | |
| Cuscinetto a sfere 6002ddw | ||||
| 018 | 211236-8 | 9.60 | 11.71 | |
| Rondella in uretano 4 | ||||
| 019 | 262130-7 | 1.20 | 1.46 | |
| Bullone esagonale M5x20 | ||||
| 020 | 265382-9 | 1.20 | 1.46 | |
| Rondella in uretano 4 | ||||
| 021 | 262130-7 | 1.20 | 1.46 | |
| Ingranaggio 40 DPB183/184 | ||||
| 022 | 226921-0 | 3.60 | 4.39 | |
| Vite 4x20 | ||||
| 023 | 911138-5 | 1.00 | 1.22 | |
| Set di Maniglie DPB184 | ||||
| 024 | 183R22-4 | 36.30 | 44.29 | |
| Penna di gomma 6 | ||||
| 024C10 | 263005-3 | 1.00 | 1.22 | |
| Ingranaggio 39 DPB183/184 | ||||
| 025 | 226922-8 | 2.40 | 2.93 | |
| Spillo in Gomma 4 | ||||
| 028 | 263027-3 | 1.00 | 1.22 | |
| Interruttore DBP183/184 | ||||
| 029 | 651486-7 | 19.80 | 24.16 | |
| Interruttore di panico DPB183/184 | ||||
| 030 | 412551-5 | 1.20 | 1.46 | |
| Circuito a LED | ||||
| 031 | 620521-2 | 6.00 | 7.32 | |
| Etichetta del numero di serie DPB184 | ||||
| 032 | 857F47-9 | 2.40 | 2.93 | |
| Controller DPB184 | ||||
| 033 | 620D05-4 | 118.80 | 144.94 | |
| Unità di connessione | ||||
| 034 | 643874-2 | 3.60 | 4.39 | |
| Vite autofilettante 3x16 | ||||
| 035 | 266130-9 | 1.00 | 1.22 | |
| Anello di arresto E-3 | ||||
| 036 | 961017-7 | 1.00 | 1.22 | |
| Penna 4 | ||||
| 037 | 256689-4 | 2.40 | 2.93 | |
| Cappuccio della ruota DPB184 | ||||
| 038 | 412550-7 | 11.00 | 13.42 | |
| Molla di bloccaggio 12 | ||||
| 039 | 231955-0 | 1.00 | 1.22 | |
| Leva 54 DPB183/184 | ||||
| 040 | 271462-1 | 2.40 | 2.93 | |
| Vite 4x20 | ||||
| 041 | 911138-5 | 1.00 | 1.22 | |
| Piastra di interruttore DPB182 | ||||
| 042 | 459084-9 | 2.40 | 2.93 | |
| Cuscinetto di scorrimento 30 | ||||
| 043 | 214408-4 | 1.20 | 1.46 | |
| Albero | ||||
| 044 | 326351-6 | 7.20 | 8.78 | |
| Telaio DBP184 | ||||
| 045 | 140V76-8 | 48.40 | 59.05 | |
| Spugna Dpb181 | ||||
| 045C10 | 424736-1 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 045C20 | 263005-3 | 1.00 | 1.22 | |
| INBUSSCHROEF M5X16MM PB002G | ||||
| 046 | 922224-7 | 1.00 | 1.22 | |
| Piastra di sicurezza DPB184 | ||||
| 047 | 347696-9 | 3.60 | 4.39 | |
| Rondella di bloccaggio 5 | ||||
| 048 | 267010-2 | 1.00 | 1.22 | |
| Cuscinetto a rullini 510 | ||||
| 049 | 212199-1 | 4.80 | 5.86 | |
| Molla di pressione 9mm | ||||
| 050 | 234313-9 | 1.20 | 1.46 | |
| Penna 5 | ||||
| 051 | 256155-1 | 1.00 | 1.22 | |
| Vite 4x20 | ||||
| 052 | 911138-5 | 1.00 | 1.22 | |
| Piastra di regolazione DPB182 | ||||
| 054 | 162564-3 | 8.40 | 10.25 | |
| Rondella piana 15 | ||||
| 055 | 267164-5 | 1.00 | 1.22 | |
| Perno 6 | ||||
| 056 | 268241-6 | 1.20 | 1.46 | |
| Vite 4x20 | ||||
| 057 | 911138-5 | 1.00 | 1.22 | |
| Anello di gomma (1) | ||||
| 058 | 424589-8 | 2.40 | 2.93 | |
| Ruota A DPB182 | ||||
| 059 | 140J07-5 | 11.00 | 13.42 | |
| Bullone a brugola M6x17 | ||||
| 060 | 265484-1 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 062 | 267173-4 | 1.20 | 1.46 | |
| Anello di gomma (1) | ||||
| 063 | 424589-8 | 2.40 | 2.93 | |
| Ruota B DPB182 | ||||
| 064 | 459087-3 | 9.60 | 11.71 | |
| Bullone a brugola M6x17 | ||||
| 065 | 265484-1 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 067 | 267173-4 | 1.20 | 1.46 | |
| Vite M5 | ||||
| 068 | 251337-0 | 1.20 | 1.46 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 069 | 210026-6 | 2.40 | 2.93 | |
| Rondella 6mm A | ||||
| 070 | 267214-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 071 | 210026-6 | 2.40 | 2.93 | |
| Vite M5 | ||||
| 072 | 251337-0 | 1.20 | 1.46 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 073 | 210026-6 | 2.40 | 2.93 | |
| Rondella 6mm A | ||||
| 074 | 267214-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 075 | 210026-6 | 2.40 | 2.93 | |
| Porta A DPB184 | ||||
| 076 | 319993-3 | 4.80 | 5.86 | |
| Vite 4x20 | ||||
| 077 | 911138-5 | 1.00 | 1.22 | |
| Perno 6 | ||||
| 078 | 256033-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 079 | 210026-6 | 2.40 | 2.93 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 080 | 210026-6 | 2.40 | 2.93 | |
| Rondella 6mm A | ||||
| 081 | 267214-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 082 | 210026-6 | 2.40 | 2.93 | |
| Vite M5 | ||||
| 083 | 251337-0 | 1.20 | 1.46 | |
| Vite M5 | ||||
| 084 | 251337-0 | 1.20 | 1.46 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 085 | 210026-6 | 2.40 | 2.93 | |
| Rondella 6mm A | ||||
| 086 | 267214-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 087 | 210026-6 | 2.40 | 2.93 | |
| Perno 6 | ||||
| 088 | 256033-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 089 | 210026-6 | 2.40 | 2.93 | |
| Vite 4x20 | ||||
| 090 | 911138-5 | 1.00 | 1.22 | |
| Porta B DBP184 | ||||
| 091 | 319992-5 | 4.80 | 5.86 | |
| Gancio DPB183 | ||||
| 092 | 162815-4 | 2.40 | 2.93 | |
| Molla di compressione 4 | ||||
| 093 | 231433-0 | 1.00 | 1.22 | |
| Vite a testa cruciforme M3X6 | ||||
| 094 | 652069-6 | 1.00 | 1.22 | |
| Gancio DPB183 | ||||
| 098 | 162815-4 | 2.40 | 2.93 | |
| Parker Ck 2x6mm | ||||
| 099 | 266490-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 100 | 911223-4 | |||
| Gancio da trasporto | ||||
| 101 | 127601-0 | 3.00 | 3.66 | |
| Gancio DPB183 | ||||
| 102 | 281028-9 | 2.40 | 2.93 | |
| Boccola 6 | ||||
| 103 | 262561-0 | 1.00 | 1.22 | |
| Molla di compressione 7 | ||||
| 104 | 233455-6 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 313127-0 | |||
| Spinotto elastico 3-12 | ||||
| 106 | 951057-3 | 1.00 | 1.22 | |
| Guida DPB184 | ||||
| 107 | 327638-9 | 55.00 | 67.10 | |
| Rondella di bloccaggio 5 | ||||
| 108 | 941102-2 | 1.00 | 1.22 | |
| Rondella 5 DPB183/184 | ||||
| 109 | 253484-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | 264013-7 | |||
