Qui troverai tutte le parti e i disegni disponibili di “Makita DPB180”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

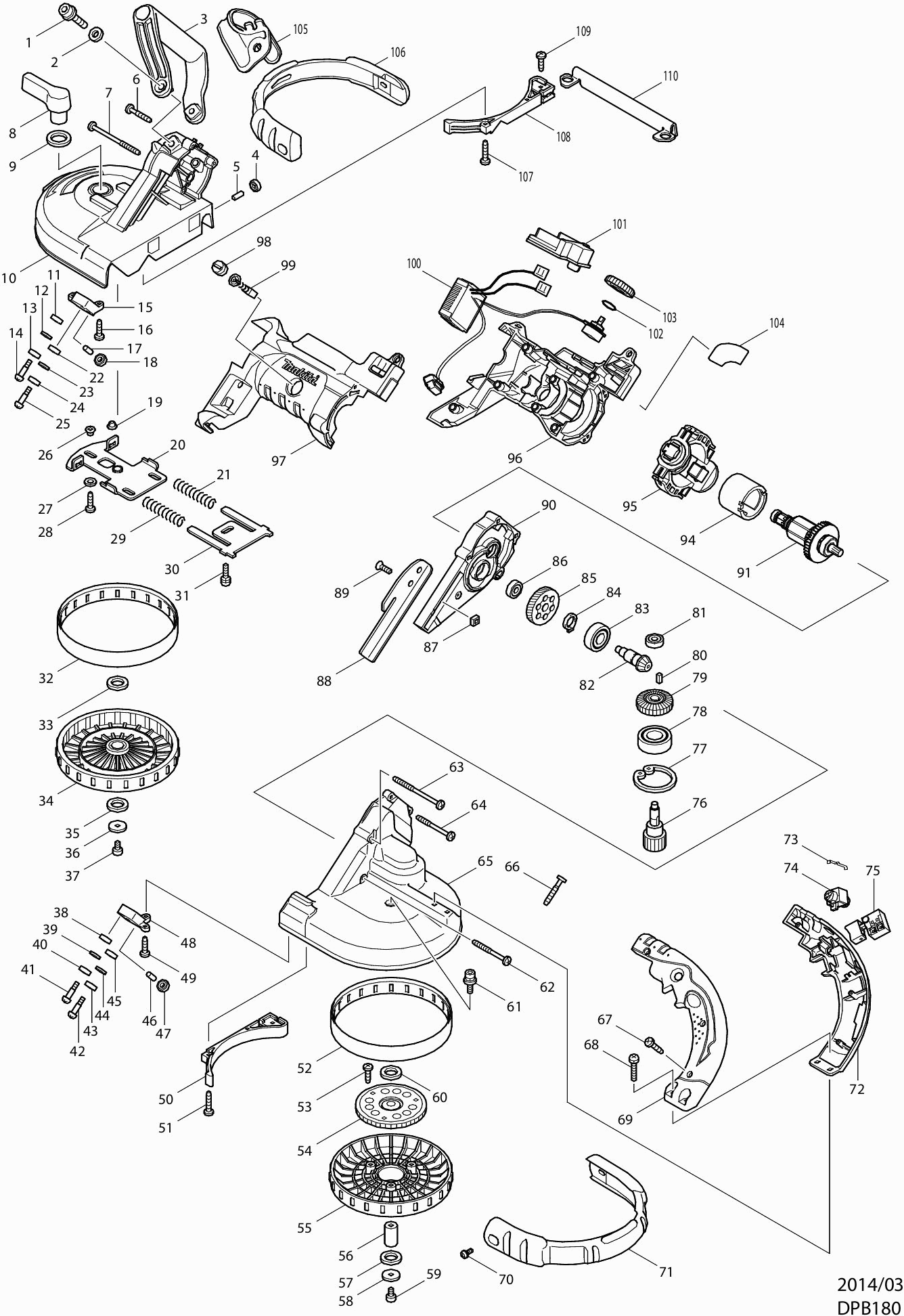

Disegni tecnici di Makita DPB180
Elenco parti di Makita DPB180
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Vite a brugola | ||||
001 | 922456-6 | 0.83 | 1.01 | |
Vite a brugola M8X35 con Wr | ||||
001 | 922458-2 | 0.83 | 1.01 | |
Rondella 8 | ||||
002 | 941202-8 | 0.83 | 1.01 | |
Maniglia DPB180 | ||||
003 | 273525-9 | 11.84 | 14.44 | |
Cuscinetto a sfere 696ZZ A | ||||
004 | 210026-6 | 1.99 | 2.43 | |
Guida per sega a nastro DPB180 | ||||
004A1 | 143517-1 | 11.82 | 14.42 | |
Perno 6 | ||||
005 | 256033-5 | 0.83 | 1.01 | |
Penna 5 | ||||
005-1 | 268225-4 | 0.83 | 1.01 | |
Penna 5 | ||||
005A1 | 268225-4 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
006 | 265999-8 | |||
Vite filettata Pf 4x55 | ||||
007 | 266147-2 | 0.83 | 1.01 | |
Maniglia di fissaggio 2106W * | ||||
008 | 272223-2 | 9.26 | 11.30 | |
Rondella 20 | ||||
009 | 267041-1 | 0.83 | 1.01 | |
Coperchio DPB180 | ||||
010 | 158703-1 | 52.95 | 64.60 | |
Etichetta indicatore DPB180 | ||||
010C10 | 816212-3 | 0.83 | 1.01 | |
Cuscinetto a sfere 696ZZ A | ||||
011 | 210026-6 | 1.99 | 2.43 | |
Rondella 6mm A | ||||
012 | 267214-6 | 0.83 | 1.01 | |
Cuscinetto a sfere 696ZZ A | ||||
013 | 210026-6 | 1.99 | 2.43 | |
Vite M5 | ||||
014 | 251337-0 | 1.00 | 1.22 | |
Supporto B DPB180 | ||||
015 | 317824-0 | 5.71 | 6.97 | |
Vite autofilettante Ct 4x16 | ||||
016 | 266034-5 | 0.83 | 1.01 | |
Perno 6 | ||||
017 | 256033-5 | 0.83 | 1.01 | |
Cuscinetto a sfere 696ZZ A | ||||
018 | 210026-6 | 1.99 | 2.43 | |
Bus 5 | ||||
019 | 343494-9 | 0.83 | 1.01 | |
Klemplaat DBP180 | ||||
020 | 163276-1 | 11.94 | 14.57 | |
Drukveer 11 DBP180 | ||||
021 | 231449-5 | 1.02 | 1.24 | |
Cuscinetto a sfere 696ZZ A | ||||
022 | 210026-6 | 1.99 | 2.43 | |
Rondella 6mm A | ||||
023 | 267214-6 | 0.83 | 1.01 | |
Cuscinetto a sfere 696ZZ A | ||||
024 | 210026-6 | 1.99 | 2.43 | |
Vite M5 | ||||
025 | 251337-0 | 1.00 | 1.22 | |
Bus 5 | ||||
026 | 343494-9 | 0.83 | 1.01 | |
Rondella 4 | ||||
027 | 941051-3 | 0.83 | 1.01 | |
Vite autofilettante Ct 4x16 | ||||
028 | 266034-5 | 0.83 | 1.01 | |
Drukveer 11 DBP180 | ||||
029 | 231449-5 | 1.02 | 1.24 | |
Piatto a molla 2106W * | ||||
030 | 343489-2 | 3.54 | 4.32 | |
Vite 5x16 | ||||
031 | 911221-8 | 0.83 | 1.01 | |
Anello in gomma 2106W * | ||||
032 | 421333-4 | 7.22 | 8.81 | |
Rondella 16 * | ||||
033 | 253749-3 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
034 | 152325-9 | |||
Ruota a cinghia DPB180 | ||||
034-1 | 140B58-0 | 15.60 | 19.03 | |
Rondella 16 * | ||||
035 | 253749-3 | 0.83 | 1.01 | |
Rondella 6 | ||||
036 | 253010-8 | 0.83 | 1.01 | |
Vite a testa esagonale M6x12 | ||||
037 | 922312-0 | 0.83 | 1.01 | |
Cuscinetto a sfere 696ZZ A | ||||
038 | 210026-6 | 1.99 | 2.43 | |
Rondella 6mm A | ||||
039 | 267214-6 | 0.83 | 1.01 | |
Cuscinetto a sfere 696ZZ A | ||||
040 | 210026-6 | 1.99 | 2.43 | |
Vite M5 | ||||
041 | 251337-0 | 1.00 | 1.22 | |
Vite M5 | ||||
042 | 251337-0 | 1.00 | 1.22 | |
Cuscinetto a sfere 696ZZ A | ||||
043 | 210026-6 | 1.99 | 2.43 | |
Rondella 6mm A | ||||
044 | 267214-6 | 0.83 | 1.01 | |
Cuscinetto a sfere 696ZZ A | ||||
045 | 210026-6 | 1.99 | 2.43 | |
Perno 6 | ||||
046 | 256033-5 | 0.83 | 1.01 | |
Cuscinetto a sfere 696ZZ A | ||||
047 | 210026-6 | 1.99 | 2.43 | |
Supporto A DPB180 | ||||
048 | 317823-2 | 5.71 | 6.97 | |
Vite autofilettante Ct 4x16 | ||||
049 | 266034-5 | 0.83 | 1.01 | |
Supporto per piastra di guida DPB180 | ||||
050 | 418784-0 | 3.12 | 3.81 | |
Vite autofilettante 4x20 | ||||
051 | 266042-6 | 0.83 | 1.01 | |
Anello in gomma 2106W * | ||||
052 | 421333-4 | 7.22 | 8.81 | |
Vite per filettatura 5x20 | ||||
053 | 266021-4 | 0.83 | 1.01 | |
Ingranaggio DPB180 | ||||
054 | 154949-7 | 15.65 | 19.09 | |
Ruota di guida DPB180 | ||||
055 | 419506-1 | 9.24 | 11.27 | |
Come un DBP180 | ||||
056 | 324513-0 | 6.38 | 7.78 | |
Rondella 16 * | ||||
057 | 253749-3 | 0.83 | 1.01 | |
Rondella 6 | ||||
058 | 253010-8 | 0.83 | 1.01 | |
Vite a testa esagonale M6x12 | ||||
059 | 922312-0 | 0.83 | 1.01 | |
Rondella 16 * | ||||
060 | 253749-3 | 0.83 | 1.01 | |
Vite esagonale M6x16 | ||||
061 | 922323-5 | 0.83 | 1.01 | |
Vite autofilettante 4x40 | ||||
062 | 266203-8 | 0.83 | 1.01 | |
Vite filettata Pf 4x55 | ||||
063 | 266147-2 | 0.83 | 1.01 | |
Vite autofilettante 4x40 | ||||
064 | 266048-4 | 0.83 | 1.01 | |
Ruota di copertura DPB180 | ||||
065 | 317947-4 | 52.95 | 64.60 | |
Vite di rubinetto 4x18 | ||||
066 | 265A48-7 | 0.83 | 1.01 | |
Vite di rubinetto 4x18 | ||||
067 | 265A48-7 | 0.83 | 1.01 | |
Vite 5x25 | ||||
068 | 911243-8 | 0.83 | 1.01 | |
Set di maniglie DPB180 | ||||
069 | 188108-1 | 23.06 | 28.13 | |
Vite 5x12 | ||||
070 | 911213-7 | 0.83 | 1.01 | |
Paraurti A DPB180 | ||||
071 | 168412-4 | 15.65 | 19.09 | |
Set di maniglie DPB180 | ||||
072 | 188108-1 | 23.06 | 28.13 | |
Molla a Balia | ||||
073 | 232201-4 | 2.10 | 2.56 | |
Pulsante di blocco | ||||
074 | 419504-5 | 4.45 | 5.43 | |
Interruttore DPB180 | ||||
075 | 650229-4 | 6.38 | 7.78 | |
Ingranaggio 12mm DBP180 | ||||
076 | 227170-2 | 23.06 | 28.13 | |
Anello di bloccaggio R-47 | ||||
077 | 962203-3 | 1.18 | 1.44 | |
Cuscinetto a sfere 6204 | ||||
078 | 211306-3 | 10.50 | 12.81 | |
Ingranaggio 29mm DPB180 | ||||
079 | 227470-0 | 8.21 | 10.02 | |
Chiavetta elastica 4 | ||||
080 | 254202-2 | 0.83 | 1.01 | |
Cuscinetto a sfere 608Zz A | ||||
081 | 210046-0 | 0.83 | 1.01 | |
Ingranaggio 11mm DPB180 | ||||
082 | 227481-5 | 12.22 | 14.91 | |
Nessuna informazione disponibile, non ordinabile | ||||
083 | 211241-5 | |||
Rondella di bloccaggio S-15 | ||||
084 | 961055-9 | 0.83 | 1.01 | |
Ingranaggio 45mm DPB180 | ||||
085 | 226626-2 | 7.22 | 8.81 | |
Cuscinetto a sfere 608Zz A | ||||
086 | 210046-0 | 0.83 | 1.01 | |
Dado esagonale M6 5621Rd | ||||
087 | 252157-5 | 0.89 | 1.09 | |
Piastra di arresto DPB180 | ||||
088 | 345467-8 | 2.36 | 2.88 | |
Vite a testa svasata M6X16 | ||||
089 | 251981-3 | 0.83 | 1.01 | |
Carter ingranaggio DPB180 | ||||
090 | 154475-6 | 19.23 | 23.46 | |
Indotto 18V DPB180 | ||||
091 | 619187-3 | 36.05 | 43.98 | |
Porta magnete | ||||
094 | 638420-4 | 25.36 | 30.94 | |
Set portaspazzole DPB180 | ||||
095 | 638919-9 | 3.12 | 3.81 | |
Set custodia del motore DBP180 | ||||
096 | 187801-4 | 30.69 | 37.44 | |
Set custodia del motore DBP180 | ||||
097 | 187801-4 | 30.69 | 37.44 | |
Cappuccio della spazzola | ||||
098 | 643929-3 | 0.83 | 1.01 | |
Set di spazzole in carbonio Cb-430 | ||||
099 | 191971-3 | 3.54 | 4.32 | |
Controller DBP180 | ||||
100 | 632B82-2 | 59.21 | 72.24 | |
Unità di connessione (3 contatti) | ||||
101 | 644808-8 | 3.54 | 4.32 | |
Anello O 17 | ||||
102 | 213261-5 | 1.39 | 1.70 | |
Tasto di regolazione DPB180 | ||||
103 | 419505-3 | 2.36 | 2.88 | |
Piastra con nome DPB180 | ||||
104 | 815T13-6 | 2.71 | 3.31 | |
Paraurti B DPB180 | ||||
106 | 168413-2 | 15.65 | 19.09 | |
Vite autofilettante 4x20 | ||||
107 | 266042-6 | 0.83 | 1.01 | |
Supporto per piastra di guida DPB180 | ||||
108 | 418784-0 | 3.12 | 3.81 | |
Vite autofilettante Ct 4x16 | ||||
109 | 266034-5 | 0.83 | 1.01 | |
Piastra guida lama di sega DPB180 | ||||
110 | 346669-9 | 1.67 | 2.04 |
