Qui troverai tutte le parti e i disegni disponibili di “Makita DP4011”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

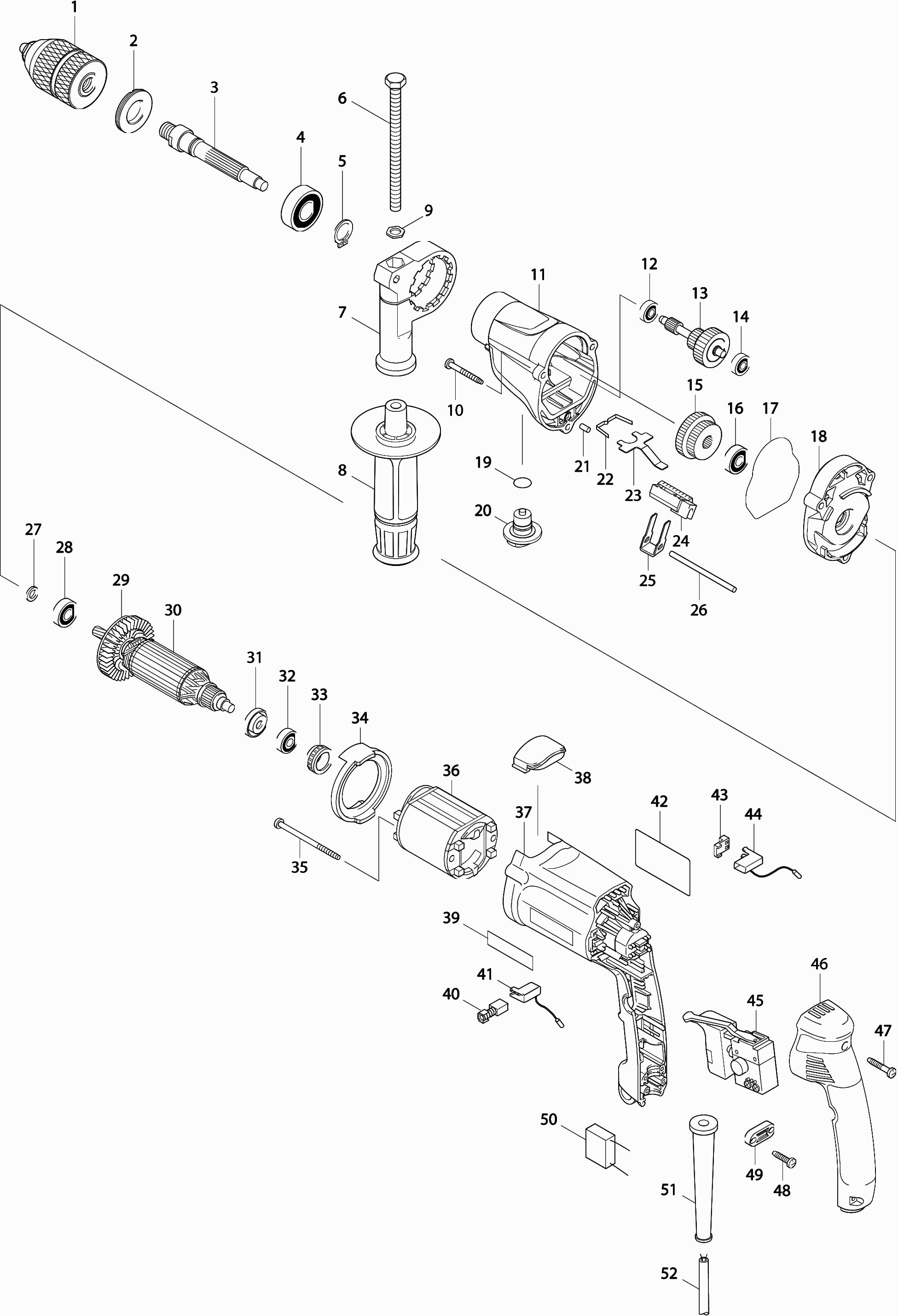

Disegni tecnici di Makita DP4011
Elenco parti di Makita DP4011
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| MANDRINO | ||||
| 001 | 192664-5 | 40.00 | 48.80 | |
| Blocco cuscinetto 19-36 * | ||||
| 002 | 285806-9 | 1.99 | 2.43 | |
| BARRA TOMMY | ||||
| 003 | 324835-8 | 8.27 | 10.09 | |
| Cuscinetto a sfere 6202llb | ||||
| 004 | 211228-7 | 7.22 | 8.81 | |
| Rondella di bloccaggio S-15 | ||||
| 005 | 961055-9 | 0.83 | 1.01 | |
| Bullone esagonale 8x120 | ||||
| 006 | 265583-9 | 1.18 | 1.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 417630-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 008 | 152521-9 | |||
| RONDINA | ||||
| 009 | 345280-4 | 0.83 | 1.01 | |
| Vite 4x35 | ||||
| 010 | 266351-3 | 0.83 | 1.01 | |
| Custodia del ingranaggio | ||||
| 011 | 318187-7 | 12.22 | 14.91 | |
| Cuscinetto a sfere 606Zz A | ||||
| 012 | 210137-7 | 0.98 | 1.20 | |
| Set di ingranaggi | ||||
| 013 | 153622-6 | 23.06 | 28.13 | |
| Cuscinetto a sfere 606Zz A | ||||
| 014 | 210137-7 | 0.98 | 1.20 | |
| Ingranaggio 29-37 | ||||
| 015 | 227119-2 | 11.12 | 13.57 | |
| Cuscinetto a sfere 608Zz A | ||||
| 016 | 210046-0 | 0.83 | 1.01 | |
| Rondella | ||||
| 017 | 421810-6 | 0.83 | 1.01 | |
| Coperchio interno | ||||
| 018 | 158412-2 | 10.52 | 12.83 | |
| Anello O 14 | ||||
| 019 | 213162-7 | 0.83 | 1.01 | |
| Pulsante di commutazione (h/l) | ||||
| 020 | 417805-5 | 1.18 | 1.44 | |
| Penna 4 | ||||
| 021 | 256251-5 | 0.83 | 1.01 | |
| Molla a Balia | ||||
| 022 | 232143-2 | 0.83 | 1.01 | |
| Piastra di Blocco | ||||
| 023 | 345225-2 | 0.83 | 1.01 | |
| Unità di spinta | ||||
| 024 | 417804-7 | 0.83 | 1.01 | |
| Forcella di commutazione | ||||
| 025 | 345223-6 | 0.83 | 1.01 | |
| Spina 4 | ||||
| 026 | 268092-7 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 027 | 262087-2 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608ddw | ||||
| 028 | 210005-4 | 4.45 | 5.43 | |
| Ventilatore 52 | ||||
| 029 | 241881-5 | 2.02 | 2.46 | |
| Indotto | ||||
| 030 | 517414-1 | 44.96 | 54.85 | |
| Anello di isolamento | ||||
| 031 | 681636-0 | 1.18 | 1.44 | |
| Cuscinetto a sfera 607llb | ||||
| 032 | 211021-9 | 4.45 | 5.43 | |
| Anello di gomma 19 | ||||
| 033 | 421494-0 | 3.96 | 4.83 | |
| Piastra Intermedia | ||||
| 034 | 417803-9 | 0.83 | 1.01 | |
| Vite autofilettante 4x65mm | ||||
| 035 | 266340-8 | 0.83 | 1.01 | |
| CAMPO | ||||
| 036 | 633528-9 | 11.82 | 14.42 | |
| Custodia del motore | ||||
| 037 | 417807-1 | 11.82 | 14.42 | |
| Cappuccio di copertura STM 1800 | ||||
| 038 | 450179-1 | 1.67 | 2.04 | |
| Set Spazzola CB-419 | ||||
| 040 | 195015-1 | 4.45 | 5.43 | |
| Portaspazzole di Carbone | ||||
| 041 | 643989-5 | 3.12 | 3.81 | |
| Targhetta "dp4011" | ||||
| 042 | 864033-7 | 2.71 | 3.31 | |
| Distanziatore STM 1800 | ||||
| 043 | 689111-0 | 0.83 | 1.01 | |
| Portaspazzole di Carbone | ||||
| 044 | 643988-7 | 3.12 | 3.81 | |
| Interruttore | ||||
| 045 | 650524-2 | 33.36 | 40.70 | |
| Copertura del Manico | ||||
| 046 | 153284-0 | 11.34 | 13.83 | |
| Non più disponibile, nessuna sostituzione | ||||
| 047 | 266374-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | 266326-2 | |||
| Staffa di serraggio | ||||
| 049 | 687124-5 | 0.83 | 1.01 | |
| Condensatore 0,22uF | ||||
| 050 | 645190-8 | 2.36 | 2.88 | |
| Passacavo 8-110 | ||||
| 051 | 682559-5 | 0.83 | 1.01 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 052 | 665383-1 | 10.50 | 12.81 | |
