Qui troverai tutte le parti e i disegni disponibili di “Makita DP3003”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

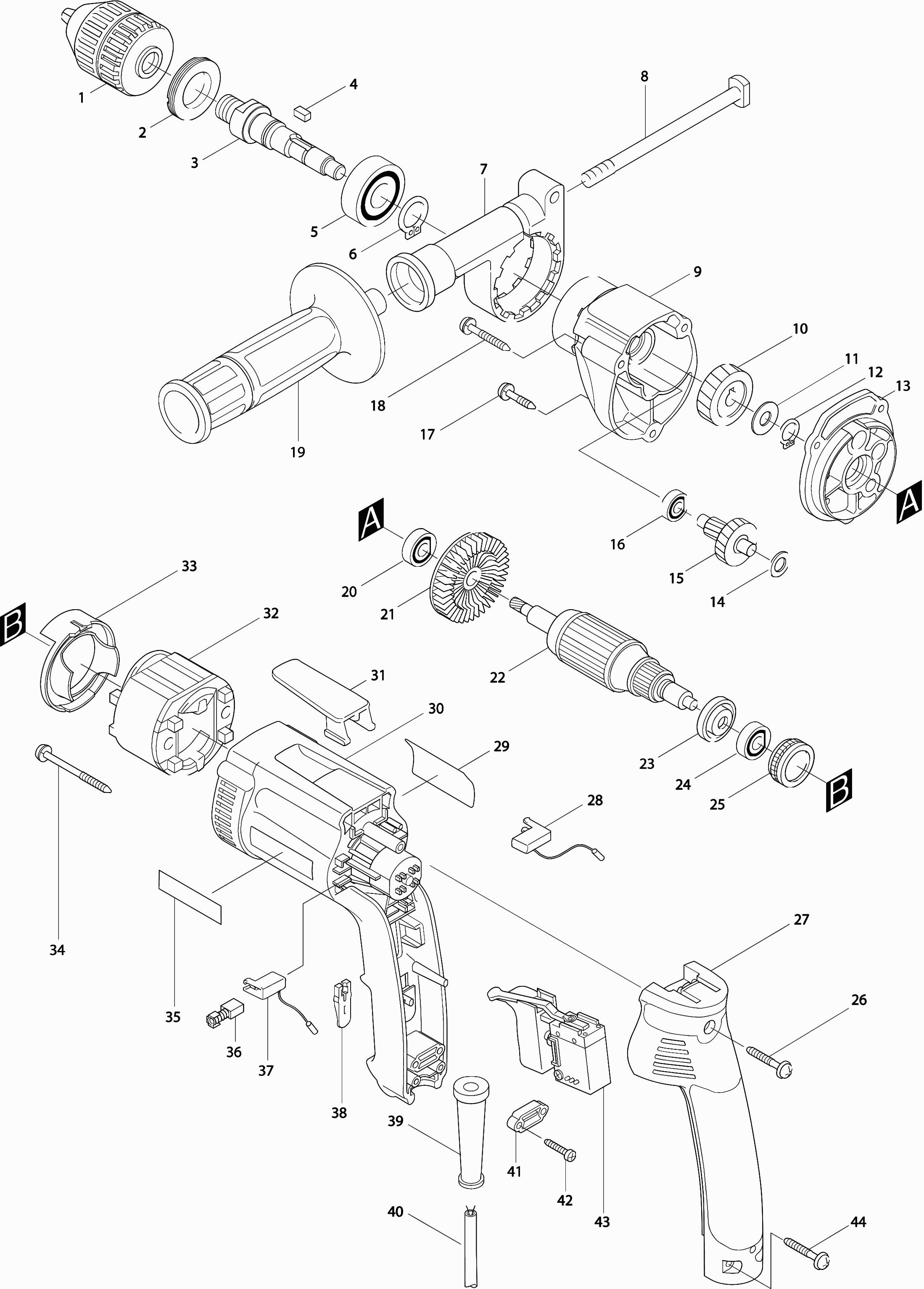

Disegni tecnici di Makita DP3003
Elenco parti di Makita DP3003
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Boorkop snelspan 1-10mm | ||||
| 001 | 193615-1 | 27.00 | 32.94 | |
| Blocco cuscinetto 22-36 | ||||
| 002 | 285807-7 | 1.67 | 2.04 | |
| Mandrino del trapano | ||||
| 003 | 324040-7 | 34.95 | 42.64 | |
| Chiavetta elastica 4 | ||||
| 004 | 254202-2 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6202llb | ||||
| 005 | 211228-7 | 7.22 | 8.81 | |
| Rondella di bloccaggio S-15 | ||||
| 006 | 961055-9 | 0.83 | 1.01 | |
| Staffa della maniglia | ||||
| 007 | 317401-8 | 11.34 | 13.83 | |
| Bullone M8X130 Dp4003 * | ||||
| 008 | 266261-4 | 2.71 | 3.31 | |
| Custodia del ingranaggio | ||||
| 009 | 317398-1 | 38.75 | 47.28 | |
| Ingranaggio 32 | ||||
| 010 | 226530-5 | 21.97 | 26.80 | |
| Rondella 10 | ||||
| 011 | 253180-3 | 0.98 | 1.20 | |
| Anello di bloccaggio S-10 | ||||
| 012 | 257408-1 | 0.83 | 1.01 | |
| Coperchio interno | ||||
| 013 | 152640-1 | 26.55 | 32.39 | |
| Rondella 6 | ||||
| 014 | 267217-0 | 0.83 | 1.01 | |
| Unità di ingranaggio 7-34 | ||||
| 015 | 226140-8 | 34.95 | 42.64 | |
| Cuscinetto a sfera 626llb | ||||
| 016 | 211016-2 | 5.71 | 6.97 | |
| Vite a taglio Pt4x30 | ||||
| 017 | 266050-7 | 0.83 | 1.01 | |
| Vite autofilettante 4x45 | ||||
| 018 | 266069-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 019 | 152521-9 | |||
| Cuscinetto a sfere 608llb | ||||
| 020 | 210043-6 | 1.67 | 2.04 | |
| Ventilatore 55 | ||||
| 021 | 241873-4 | 2.84 | 3.46 | |
| Indotto | ||||
| 022 | 517363-2 | 58.04 | 70.81 | |
| Anello di isolamento | ||||
| 023 | 681636-0 | 1.18 | 1.44 | |
| Cuscinetto a sfera 607llb | ||||
| 024 | 211021-9 | 4.45 | 5.43 | |
| Anello di Gomma per Cuscinetto | ||||
| 025 | 421479-6 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 026 | 265999-8 | |||
| Copertura del Manico | ||||
| 027 | 152641-9 | 19.29 | 23.53 | |
| Portaspazzole Re | ||||
| 028 | 643953-6 | 2.02 | 2.46 | |
| TARGHETTA | ||||
| 029 | 852497-7 | 2.71 | 3.31 | |
| Set Alloggiamento del Motore | ||||
| 030 | 183270-7 | 18.20 | 22.20 | |
| Gancio per appendere | ||||
| 031 | 417625-7 | 1.46 | 1.78 | |
| CAMPO | ||||
| 032 | 633473-8 | 15.65 | 19.09 | |
| Piastra Intermedia | ||||
| 033 | 417357-6 | 5.34 | 6.51 | |
| Vite a taglio Pt4x60 | ||||
| 034 | 266052-3 | 0.83 | 1.01 | |
| Etichetta "makita" | ||||
| 035 | 819197-2 | 2.71 | 3.31 | |
| Set Spazzola CB-419 | ||||
| 036 | 195015-1 | 4.45 | 5.43 | |
| Portaspazzole sinistra | ||||
| 037 | 643952-8 | 2.02 | 2.46 | |
| Unità di spinta | ||||
| 038 | 417358-4 | 0.83 | 1.01 | |
| Passacavo 8-110 | ||||
| 039 | 682559-5 | 0.83 | 1.01 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 040 | 665383-1 | 10.50 | 12.81 | |
| Staffa di serraggio | ||||
| 041 | 687053-2 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 042 | 265A48-7 | 0.83 | 1.01 | |
| Interruttore Dp4003 | ||||
| 043 | 651991-4 | 30.70 | 37.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 265999-8 | |||
| Guarnizione | ||||
| 045 | 442135-5 | 2.36 | 2.88 | |
