Qui troverai tutte le parti e i disegni disponibili di “Makita DMR110”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

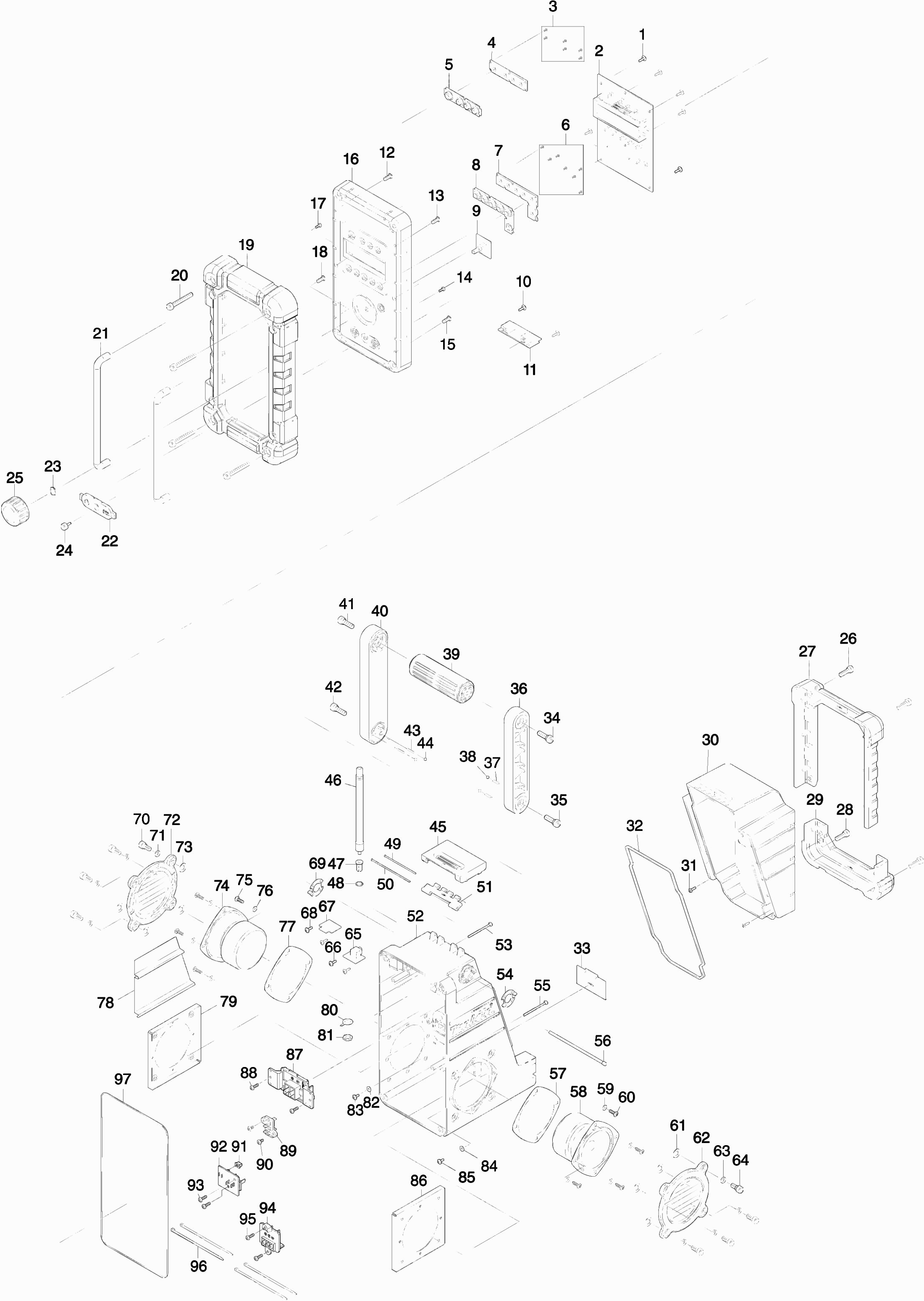

Disegni tecnici di Makita DMR110
Elenco parti di Makita DMR110
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Vite 3 x 8mm | ||||
001 | SE00000325 | 0.83 | 1.01 | |
Stampa "c" | ||||
002 | SE00000564 | 184.34 | 224.89 | |
Vite di svasatura 1.7 | ||||
003 | SE09090011 | 0.83 | 1.01 | |
Interruttore di controllo | ||||
004 | SE020PC020 | 1.00 | 1.22 | |
Interruttore di controllo | ||||
005 | SE00000274 | 1.67 | 2.04 | |
Vite di svasatura 1.7 | ||||
006 | SE09090011 | 0.83 | 1.01 | |
Portabottone a cintura | ||||
007 | SE020PC030 | 1.00 | 1.22 | |
Pulsante preimpostato | ||||
008 | SE00000275 | 1.66 | 2.03 | |
Encoder | ||||
009 | SE00000565 | 9.24 | 11.27 | |
Vite filettata 3x10mm | ||||
010 | SE00000193 | 0.83 | 1.01 | |
Stampa Dc Jack | ||||
011 | SE00000566 | 8.27 | 10.09 | |
Vite M4x16 | ||||
012 | SE09064161 | 0.83 | 1.01 | |
Vite M4x16 | ||||
013 | SE09064161 | 0.83 | 1.01 | |
Vite 3 x 8mm | ||||
014 | SE00000325 | 0.83 | 1.01 | |
Vite M4x16 | ||||
015 | SE09064161 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
016 | SE00000568 | |||
Vite 3 x 8mm | ||||
017 | SE00000325 | 0.83 | 1.01 | |
Vite M4x16 | ||||
018 | SE09064161 | 0.83 | 1.01 | |
Gomma di protezione | ||||
019 | SE00000159 | 27.90 | 34.04 | |
Vite a punta 6x47mm | ||||
020 | SE00000160 | 0.83 | 1.01 | |
Maniglia di impatto | ||||
021 | SE0338PC5Z | 9.26 | 11.30 | |
Gomma di copertura Bmr100 (Mp3) | ||||
022 | SE00000042 | 2.38 | 2.90 | |
Anello per manopola del volume | ||||
023 | SE21B1110A | 0.83 | 1.01 | |
Vite M3x10 | ||||
024 | SE09173106 | 0.83 | 1.01 | |
Manopola del volume | ||||
025 | SE00000465 | 1.66 | 2.03 | |
BULLONE M6X16 | ||||
026 | SE09176166 | 0.83 | 1.01 | |
Cuscinetto del coperchio della batteria | ||||
027 | SE00000162 | 13.82 | 16.86 | |
BULLONE M6X16 | ||||
028 | SE09176166 | 0.83 | 1.01 | |
Gomma antiurto "posteriore" | ||||
029 | SE00000165 | 10.99 | 13.41 | |
Coperchio della batteria | ||||
030 | SE00000166 | 15.60 | 19.03 | |
Vite 3 x 8mm | ||||
031 | SE00000325 | 0.83 | 1.01 | |
Guarnizione | ||||
032 | SE00000168 | 7.21 | 8.80 | |
Piastra della batteria | ||||
033 | SE00000570 | 12.22 | 14.91 | |
Vite a passo d`uomo 6x20mm | ||||
034 | SE00000176 | 0.83 | 1.01 | |
BULLONE M6X16 | ||||
035 | SE09176166 | 0.83 | 1.01 | |
Portamaniglia "r" | ||||
036 | SE00000177 | 2.36 | 2.88 | |
Molla compressione | ||||
037 | SE00000184 | 0.83 | 1.01 | |
Palla | ||||
038 | SE09994007 | 0.83 | 1.01 | |
Maniglia TSC 55 | ||||
039 | SE00000179 | 4.45 | 5.43 | |
Portamaniglia "l" | ||||
040 | SE00000180 | 2.36 | 2.88 | |
Vite a passo d`uomo 6x20mm | ||||
041 | SE00000176 | 0.83 | 1.01 | |
BULLONE M6X16 | ||||
042 | SE09176166 | 0.83 | 1.01 | |
Molla compressione | ||||
043 | SE00000184 | 0.83 | 1.01 | |
Palla | ||||
044 | SE09994007 | 0.83 | 1.01 | |
Chiusura del copri batteria | ||||
045 | SE00000190 | 1.18 | 1.44 | |
Antenna | ||||
046 | SE00000284 | 5.70 | 6.95 | |
Portaantenna | ||||
047 | SE021J9032 | 0.98 | 1.20 | |
Guarnizione | ||||
048 | SE024J9050 | 0.83 | 1.01 | |
Perno di Montaggio | ||||
049 | SE021PC050 | 0.83 | 1.01 | |
Perno di Montaggio | ||||
050 | SE021PC040 | 0.83 | 1.01 | |
Piastra di Chiusura | ||||
051 | SE00000067 | 0.83 | 1.01 | |
Coperchio di coda | ||||
052 | SE00000577 | 25.36 | 30.94 | |
Vite M3x45 | ||||
053 | SE09163452 | 0.83 | 1.01 | |
Piastra maniglia "r" | ||||
054 | SE00000187 | 0.98 | 1.20 | |
Vite M3x45 | ||||
055 | SE09163452 | 0.83 | 1.01 | |
Spinotto cerniera coperchio batteria | ||||
056 | SE021PC030 | 0.83 | 1.01 | |
Guarnizione | ||||
057 | SE024J9030 | 1.67 | 2.04 | |
ALTOPARLANTE | ||||
058 | SE01620771 | 17.40 | 21.23 | |
Guarnizione | ||||
059 | SE024J9070 | 0.83 | 1.01 | |
Vite,M4x12 | ||||
060 | SE09090023 | 0.83 | 1.01 | |
Guarnizione | ||||
061 | SE024J9090 | 0.83 | 1.01 | |
Griglia dello speaker | ||||
062 | SE00000205 | 3.97 | 4.84 | |
Guarnizione | ||||
063 | SE024J9040 | 0.83 | 1.01 | |
Vite M6X14 | ||||
064 | SE9076146A | 0.83 | 1.01 | |
Stampa Aux | ||||
065 | SE00000579 | 5.06 | 6.17 | |
Vite filettata 3x10mm | ||||
066 | SE00000193 | 0.83 | 1.01 | |
Circuito "g" usb | ||||
067 | SE00000285 | 7.57 | 9.24 | |
Vite filettata 3x10mm | ||||
068 | SE00000193 | 0.83 | 1.01 | |
Piastra maniglia "l" | ||||
069 | SE00000192 | 0.98 | 1.20 | |
Vite M6X14 | ||||
070 | SE9076146A | 0.83 | 1.01 | |
Guarnizione | ||||
071 | SE024J9040 | 0.83 | 1.01 | |
Griglia dello speaker | ||||
072 | SE00000205 | 3.97 | 4.84 | |
Guarnizione | ||||
073 | SE024J9090 | 0.83 | 1.01 | |
ALTOPARLANTE | ||||
074 | SE01620771 | 17.40 | 21.23 | |
Vite,M4x12 | ||||
075 | SE09090023 | 0.83 | 1.01 | |
Guarnizione | ||||
076 | SE024J9070 | 0.83 | 1.01 | |
Guarnizione | ||||
077 | SE024J9030 | 1.67 | 2.04 | |
Porta altoparlante | ||||
078 | SE00000291 | 3.44 | 4.20 | |
Porta altoparlante | ||||
079 | SE021J9010 | 2.10 | 2.56 | |
Connessione dell'antenna | ||||
080 | SE021PC100 | 0.98 | 1.20 | |
Dado | ||||
081 | SE021P0020 | 0.83 | 1.01 | |
Rivetto | ||||
082 | SE00000199 | 0.83 | 1.01 | |
Vite filettata 3x10mm | ||||
083 | SE00000193 | 0.83 | 1.01 | |
Rivetto | ||||
084 | SE00000199 | 0.83 | 1.01 | |
Vite filettata 3x10mm | ||||
085 | SE00000193 | 0.83 | 1.01 | |
Porta altoparlante | ||||
086 | SE021J9010 | 2.10 | 2.56 | |
Unità di collegamento E | ||||
087 | SE00000416 | 4.45 | 5.43 | |
Vite 3 x 8mm | ||||
088 | SE00000325 | 0.83 | 1.01 | |
Unità di connessione "c" | ||||
089 | SE00000200 | 2.84 | 3.46 | |
Vite 3 x 8mm | ||||
090 | SE00000325 | 0.83 | 1.01 | |
Pulsante rotante ABB OHYS2AJ | ||||
091 | SE00000430 | 0.83 | 1.01 | |
Batteria di stampa | ||||
092 | SE00000580 | 13.83 | 16.87 | |
Vite 3 x 8mm | ||||
093 | SE00000325 | 0.83 | 1.01 | |
Unità di connessione Dmr107 | ||||
094 | SE00000473 | 3.97 | 4.84 | |
Vite 3 x 8mm | ||||
095 | SE00000325 | 0.83 | 1.01 | |
W/cravatte 100mm | ||||
096 | SE00000195 | 0.83 | 1.01 | |
Guarnizione | ||||
097 | SE024PC040 | 1.46 | 1.78 |
