Qui troverai tutte le parti e i disegni disponibili di “Makita DMR106B”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

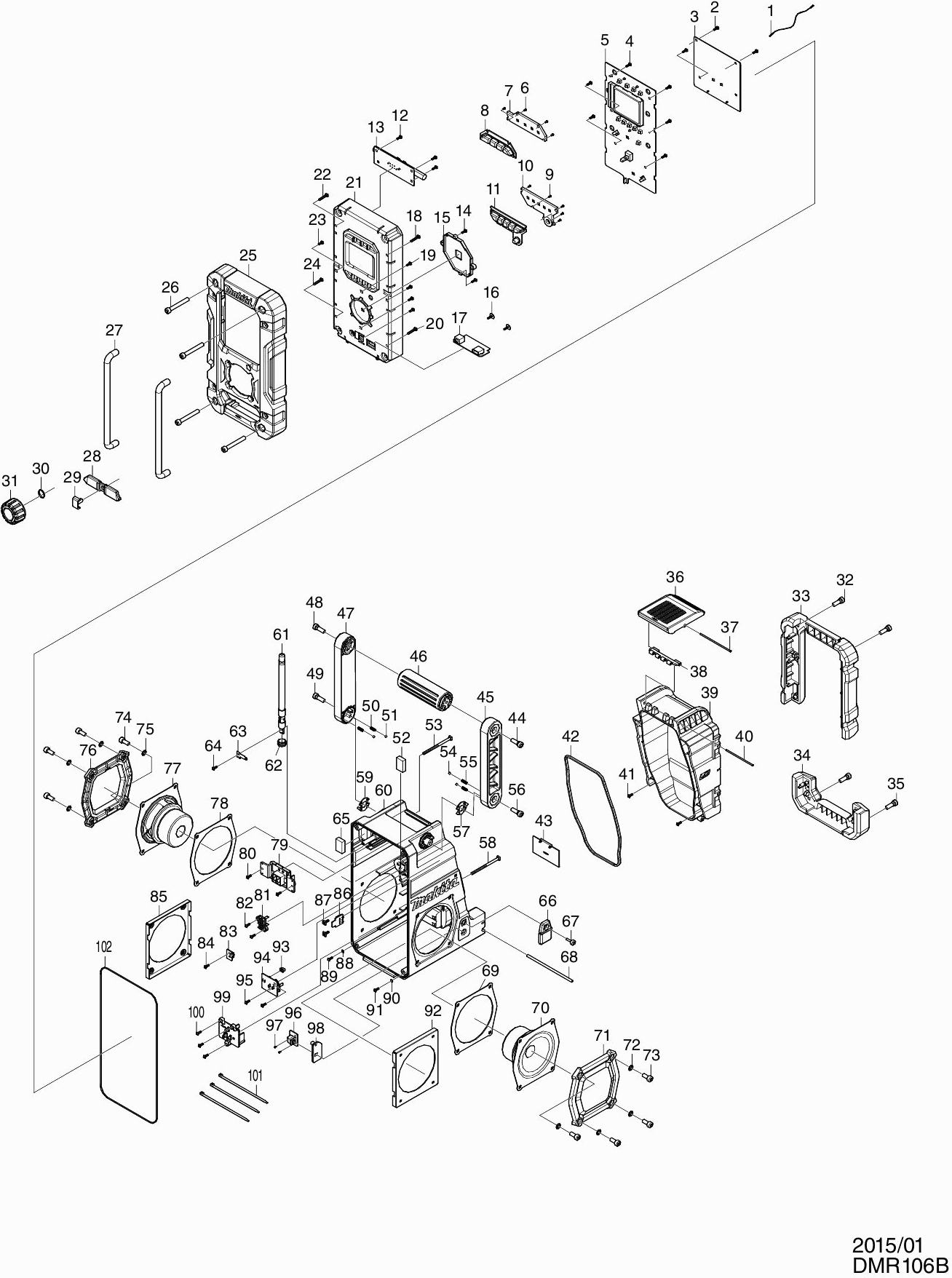

Disegni tecnici di Makita DMR106B
Elenco parti di Makita DMR106B
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| FILO | ||||
| 001 | SE00000437 | 1.20 | 1.46 | |
| Vite 3 x 8mm | ||||
| 002 | SE00000325 | 1.00 | 1.22 | |
| Circuito Elettrico | ||||
| 003 | SE00000442 | 86.90 | 106.02 | |
| Vite 3 x 8mm | ||||
| 004 | SE00000325 | 1.00 | 1.22 | |
| Stampa Display Frontale "c" | ||||
| 005 | SE00000329 | 51.70 | 63.07 | |
| Vite di svasatura 1.7 | ||||
| 006 | SE09090011 | 1.00 | 1.22 | |
| Supporto | ||||
| 007 | SE00000333 | 2.40 | 2.93 | |
| Interruttore di controllo | ||||
| 008 | SE00000334 | 2.40 | 2.93 | |
| Vite di svasatura 1.7 | ||||
| 009 | SE09090011 | 1.00 | 1.22 | |
| Supporto | ||||
| 010 | SE00000336 | 2.40 | 2.93 | |
| Pulsante predefinito | ||||
| 011 | SE00000337 | 3.60 | 4.39 | |
| Vite 3 x 8mm | ||||
| 012 | SE00000325 | 1.00 | 1.22 | |
| Circuito PCB Ant | ||||
| 013 | SE00000339 | 10.80 | 13.18 | |
| Vite 3 x 8mm | ||||
| 014 | SE00000325 | 1.00 | 1.22 | |
| Portabottone di interruttore MR103 A | ||||
| 015 | SE00000656 | 1.20 | 1.46 | |
| Vite filettata 3x10mm | ||||
| 016 | SE00000193 | 1.00 | 1.22 | |
| Circuito PCB P USB | ||||
| 017 | SE00000343 | 10.80 | 13.18 | |
| Vite M4x16 | ||||
| 018 | SE09064161 | 1.00 | 1.22 | |
| Vite 3 x 8mm | ||||
| 019 | SE00000325 | 1.00 | 1.22 | |
| Vite M4x16 | ||||
| 020 | SE09064161 | 1.00 | 1.22 | |
| Pannello frontale | ||||
| 021 | SE00000347 | 22.00 | 26.84 | |
| Vite M4x16 | ||||
| 022 | SE09064161 | 1.00 | 1.22 | |
| Vite 3 x 8mm | ||||
| 023 | SE00000325 | 1.00 | 1.22 | |
| Vite M4x16 | ||||
| 024 | SE09064161 | 1.00 | 1.22 | |
| Gomma di protezione | ||||
| 025 | SE00000352 | 30.80 | 37.58 | |
| Vite a punta 6x47mm | ||||
| 026 | SE00000160 | 1.20 | 1.46 | |
| Maniglia di impatto | ||||
| 027 | SE0338PC5Z | 9.60 | 11.71 | |
| Cappuccio in gomma | ||||
| 028 | SE00000355 | 2.40 | 2.93 | |
| Cappuccio di copertura STM 1800 | ||||
| 029 | SE00000356 | 2.40 | 2.93 | |
| Anello per manopola del volume | ||||
| 030 | SE21B1110A | 1.00 | 1.22 | |
| Manopola del volume | ||||
| 031 | SE00000243 | 3.60 | 4.39 | |
| BULLONE M6X16 | ||||
| 032 | SE09176166 | 1.00 | 1.22 | |
| Gomma paraurti posteriore | ||||
| 033 | SE00000358 | 16.50 | 20.13 | |
| Gomma paraurti posteriore | ||||
| 034 | SE00000360 | 11.00 | 13.42 | |
| BULLONE M6X16 | ||||
| 035 | SE09176166 | 1.00 | 1.22 | |
| Blocco | ||||
| 036 | SE00000363 | 4.80 | 5.86 | |
| Perno 73,5 mm | ||||
| 037 | SE00000364 | 1.20 | 1.46 | |
| Piastra di Chiusura | ||||
| 038 | SE00000366 | 1.20 | 1.46 | |
| Coperchio della batteria | ||||
| 039 | SE00000368 | 19.80 | 24.16 | |
| Perno 64,5 mm | ||||
| 040 | SE00000369 | 1.20 | 1.46 | |
| Vite 3 x 8mm | ||||
| 041 | SE00000325 | 1.00 | 1.22 | |
| Guarnizione | ||||
| 042 | SE00000371 | 8.40 | 10.25 | |
| Piastra della batteria | ||||
| 043 | SE00000248 | 1.00 | 1.22 | |
| Vite a passo d`uomo 6x20mm | ||||
| 044 | SE00000176 | 1.00 | 1.22 | |
| Portamaniglia "r" | ||||
| 045 | SE00000249 | 3.60 | 4.39 | |
| Maniglia TSC 55 | ||||
| 046 | SE00000179 | 4.80 | 5.86 | |
| Portamaniglia "l" | ||||
| 047 | SE00000250 | 3.60 | 4.39 | |
| Vite a passo d`uomo 6x20mm | ||||
| 048 | SE00000176 | 1.00 | 1.22 | |
| BULLONE M6X16 | ||||
| 049 | SE09176166 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 050 | SE00000184 | 1.00 | 1.22 | |
| Palla | ||||
| 051 | SE09994007 | 1.00 | 1.22 | |
| Ammortizzatore 25x18x5.5 | ||||
| 052 | SE023PC020 | 1.00 | 1.22 | |
| Palla | ||||
| 054 | SE09994007 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 055 | SE00000184 | 1.00 | 1.22 | |
| BULLONE M6X16 | ||||
| 056 | SE09176166 | 1.00 | 1.22 | |
| Piastra maniglia "r" | ||||
| 057 | SE00000187 | 1.20 | 1.46 | |
| Piastra maniglia "l" | ||||
| 059 | SE00000192 | 1.20 | 1.46 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 060 | SE00000393 | 23.10 | 28.18 | |
| Antenna | ||||
| 061 | SE00000395 | 9.60 | 11.71 | |
| Guarnizione dell'antenna | ||||
| 062 | SE00000398 | 1.00 | 1.22 | |
| Connessione dell'antenna | ||||
| 063 | SE00000396 | 1.00 | 1.22 | |
| Vite 3 x 8mm | ||||
| 064 | SE00000325 | 1.00 | 1.22 | |
| Ammortizzatore 25x18x5.5 | ||||
| 065 | SE023PC020 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 066 | SE00000403 | 2.40 | 2.93 | |
| Vite 3x14mm | ||||
| 067 | SE00000404 | 1.00 | 1.22 | |
| Spinotto cerniera coperchio batteria | ||||
| 068 | SE021PC030 | 1.20 | 1.46 | |
| Guarnizione dello speaker | ||||
| 069 | SE00000406 | 2.40 | 2.93 | |
| Altoparlante "r" | ||||
| 070 | SE00000407 | 19.80 | 24.16 | |
| Pannello dell'altoparlante | ||||
| 071 | SE00000408 | 8.40 | 10.25 | |
| Guarnizione | ||||
| 072 | SE024J9040 | 1.00 | 1.22 | |
| Vite M6X14 | ||||
| 073 | SE9076146A | 1.00 | 1.22 | |
| Vite M6X14 | ||||
| 074 | SE9076146A | 1.00 | 1.22 | |
| Guarnizione | ||||
| 075 | SE024J9040 | 1.00 | 1.22 | |
| Pannello dell'altoparlante | ||||
| 076 | SE00000408 | 8.40 | 10.25 | |
| Altoparlante "r" | ||||
| 077 | SE00000407 | 19.80 | 24.16 | |
| Guarnizione dello speaker | ||||
| 078 | SE00000406 | 2.40 | 2.93 | |
| Unità di collegamento E | ||||
| 079 | SE00000416 | 4.80 | 5.86 | |
| Vite 3 x 8mm | ||||
| 080 | SE00000325 | 1.00 | 1.22 | |
| Unità di connessione "c" | ||||
| 081 | SE00000200 | 3.60 | 4.39 | |
| Vite 3 x 8mm | ||||
| 082 | SE00000325 | 1.00 | 1.22 | |
| Circuit B "commutazione della batteria" | ||||
| 083 | SE00000420 | 8.40 | 10.25 | |
| Vite 3 x 8mm | ||||
| 084 | SE00000325 | 1.00 | 1.22 | |
| Supporto per altoparlante | ||||
| 085 | SE00000422 | 2.40 | 2.93 | |
| Circuito B aux-in | ||||
| 086 | SE00000423 | 9.60 | 11.71 | |
| Vite filettata 3x10mm | ||||
| 087 | SE00000193 | 1.00 | 1.22 | |
| Rivetto | ||||
| 088 | SE00000199 | 1.00 | 1.22 | |
| Vite 3 x 8mm | ||||
| 089 | SE00000325 | 1.00 | 1.22 | |
| Rivetto | ||||
| 090 | SE00000199 | 1.00 | 1.22 | |
| Vite 3 x 8mm | ||||
| 091 | SE00000325 | 1.00 | 1.22 | |
| Supporto per altoparlante | ||||
| 092 | SE00000422 | 2.40 | 2.93 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 093 | SE00000430 | 1.20 | 1.46 | |
| Interruttore della batteria | ||||
| 094 | SE00000431 | 13.20 | 16.10 | |
| Vite 3 x 8mm | ||||
| 095 | SE00000325 | 1.00 | 1.22 | |
| Circuito Dc-jack | ||||
| 096 | SE00000830 | 7.20 | 8.78 | |
| Vite di svasatura 1.7 | ||||
| 097 | SE09090011 | 1.00 | 1.22 | |
| Porta "dc-jack" | ||||
| 098 | SE00000435 | 1.20 | 1.46 | |
| Terminale "g" | ||||
| 099 | SE00000436 | 7.20 | 8.78 | |
| Vite 3 x 8mm | ||||
| 100 | SE00000325 | 1.00 | 1.22 | |
| W/cravatte 100mm | ||||
| 101 | SE00000195 | 1.00 | 1.22 | |
| Guarnizione | ||||
| 102 | SE024PC040 | 2.40 | 2.93 | |
