Qui troverai tutte le parti e i disegni disponibili di “Makita DML809”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

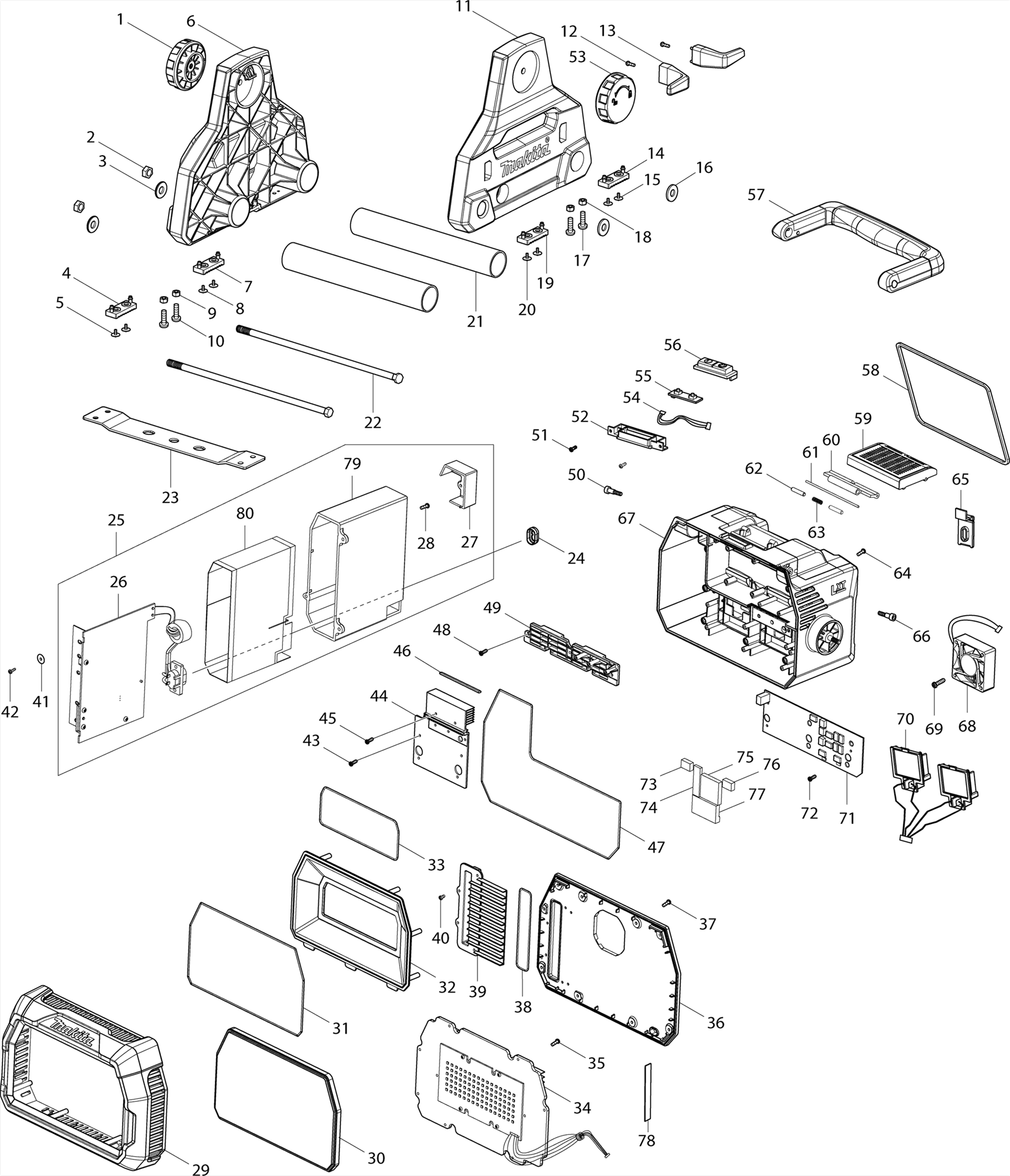

Disegni tecnici di Makita DML809
Elenco parti di Makita DML809
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| A01 | GM00002127 | |||
| STATIEF VOOR BOUWLAMP | ||||
| F01 | GM00002378 | 116.00 | 141.52 | |
| Copertura luce Ass'y | ||||
| F04 | GM00002286 | 14.00 | 17.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| F05 | GM00002379 | |||
| Pulsante DML811 | ||||
| 001 | GM00002160 | 4.80 | 5.86 | |
| Dado M8 DML811 | ||||
| 002 | GM00002158 | 1.20 | 1.46 | |
| Rivetto 8mm DML811 | ||||
| 003 | GM00002157 | 1.20 | 1.46 | |
| Piede DML811 | ||||
| 004 | GM00002154 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 004-1 | GM00002572 | |||
| Vite 3x6mm DML811 | ||||
| 005 | GM00002164 | 1.00 | 1.22 | |
| Stand L DML811 | ||||
| 006 | GM00002162 | 14.30 | 17.45 | |
| Piede DML811 | ||||
| 007 | GM00002154 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007-1 | GM00002572 | |||
| Vite 3x6mm DML811 | ||||
| 008 | GM00002164 | 1.00 | 1.22 | |
| Dado M5 DML811 | ||||
| 009 | GM00002155 | 1.00 | 1.22 | |
| Vite 5x15mm DML815DML811 | ||||
| 010 | GM00002156 | 1.00 | 1.22 | |
| Stand R DML811 | ||||
| 011 | GM00002161 | 14.30 | 17.45 | |
| Vite 3x18mm DML811 | ||||
| 012 | GM00002165 | 1.00 | 1.22 | |
| Gancio del cavo DML811 | ||||
| 013 | GM00002159 | 2.40 | 2.93 | |
| Piede DML811 | ||||
| 014 | GM00002154 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 014-1 | GM00002572 | |||
| Vite 3x6mm DML811 | ||||
| 015 | GM00002164 | 1.00 | 1.22 | |
| Rivetto 8mm DML811 | ||||
| 016 | GM00002157 | 1.20 | 1.46 | |
| Vite 5x15mm DML815DML811 | ||||
| 017 | GM00002156 | 1.00 | 1.22 | |
| Dado M5 DML811 | ||||
| 018 | GM00002155 | 1.00 | 1.22 | |
| Piede DML811 | ||||
| 019 | GM00002154 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 019-1 | GM00002572 | |||
| Vite 3x6mm DML811 | ||||
| 020 | GM00002164 | 1.00 | 1.22 | |
| Tubo DML809 | ||||
| 021 | GM00002192 | 9.60 | 11.71 | |
| Bullone M8 DML809 | ||||
| 022 | GM00002191 | 7.20 | 8.78 | |
| Portapiatto DML809 | ||||
| 023 | GM00002190 | 14.30 | 17.45 | |
| Passaggio del cavo DML811 | ||||
| 024 | GM00002150 | 1.20 | 1.46 | |
| Circuito CA DML809 assy | ||||
| 025 | GM00002264 | 127.60 | 155.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 026 | GM00002262 | |||
| Porta anello DML809 | ||||
| 027 | GM00002187 | 1.20 | 1.46 | |
| Vite 3x8mm | ||||
| 028 | GM00001332 | 1.00 | 1.22 | |
| Bordo DML809 | ||||
| 029 | GM00002167 | 19.80 | 24.16 | |
| Lente DML809 | ||||
| 030 | GM00002168 | 14.30 | 17.45 | |
| Anello di tenuta DML809 | ||||
| 031 | GM00002169 | 2.40 | 2.93 | |
| Riflettore DML809 | ||||
| 032 | GM00002170 | 13.20 | 16.10 | |
| Scudo termico DML809 | ||||
| 033 | GM00002171 | 2.40 | 2.93 | |
| Circuito LED DML809 | ||||
| 034 | GM00002172 | 105.60 | 128.83 | |
| Vite 3x18mm DML811 | ||||
| 035 | GM00002165 | 1.00 | 1.22 | |
| Coperchio della custodia centrale DML809 | ||||
| 036 | GM00002173 | 17.60 | 21.47 | |
| Vite 3x18mm DML811 | ||||
| 037 | GM00002165 | 1.00 | 1.22 | |
| Scudo termico di gomma DML809 | ||||
| 038 | GM00002175 | 2.40 | 2.93 | |
| Scudo termico AC DML809 | ||||
| 039 | GM00002174 | 10.80 | 13.18 | |
| Vite 3x8mm | ||||
| 040 | GM00001332 | 1.00 | 1.22 | |
| Rondella DML809 | ||||
| 041 | GM00002254 | 1.00 | 1.22 | |
| Vite 3x13mm DML809 | ||||
| 042 | GM00002260 | 1.00 | 1.22 | |
| Vite 3x18mm DML811 | ||||
| 043 | GM00002165 | 1.00 | 1.22 | |
| Scudo termico DML809 | ||||
| 044 | GM00002253 | 8.40 | 10.25 | |
| Vite 3x18mm DML811 | ||||
| 045 | GM00002165 | 1.00 | 1.22 | |
| Guarnizione A DML809 | ||||
| 046 | GM00002178 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046-1 | GM00002571 | |||
| Guarnizione B DML809 | ||||
| 047 | GM00002176 | 1.20 | 1.46 | |
| Vite 3x18mm DML811 | ||||
| 048 | GM00002165 | 1.00 | 1.22 | |
| Portacircuiti DML809 | ||||
| 049 | GM00002180 | 2.40 | 2.93 | |
| Vite a brugola DML811 | ||||
| 050 | GM00002137 | 1.20 | 1.46 | |
| Vite 3x12mm | ||||
| 051 | GM00001333 | 1.00 | 1.22 | |
| Portainterruttore DML811 | ||||
| 052 | GM00002138 | 1.20 | 1.46 | |
| Pulsante DML811 | ||||
| 053 | GM00002160 | 4.80 | 5.86 | |
| Cablaggio DML809 | ||||
| 054 | GM00002181 | 2.40 | 2.93 | |
| Circuito di commutazione DML809 | ||||
| 055 | GM00002182 | 3.60 | 4.39 | |
| Interruttore DML811 | ||||
| 056 | GM00002141 | 2.40 | 2.93 | |
| Maniglia DML809 | ||||
| 057 | GM00002185 | 11.00 | 13.42 | |
| Anello O DML809 | ||||
| 058 | GM00002183 | 2.40 | 2.93 | |
| Chiusura A DML809 | ||||
| 059 | GM00002258 | 2.40 | 2.93 | |
| Chiusura B DML809 | ||||
| 060 | GM00002257 | 1.20 | 1.46 | |
| Asse B DML809 | ||||
| 061 | GM00002256 | 1.20 | 1.46 | |
| Asse A DML809 | ||||
| 062 | GM00002255 | 1.20 | 1.46 | |
| Molla DML809 | ||||
| 063 | GM00002259 | 1.00 | 1.22 | |
| Vite 3x18mm DML811 | ||||
| 064 | GM00002165 | 1.00 | 1.22 | |
| Contatto AC DML811 | ||||
| 065 | GM00002142 | 2.40 | 2.93 | |
| Vite a brugola DML811 | ||||
| 066 | GM00002137 | 1.20 | 1.46 | |
| Casa centrale DML809 | ||||
| 067 | GM00002184 | 39.60 | 48.31 | |
| Ventola DML809 | ||||
| 068 | GM00002194 | 39.60 | 48.31 | |
| Vite 4x30mm | ||||
| 069 | GM00002193 | 1.00 | 1.22 | |
| Portabatterie DML809 | ||||
| 070 | GM00002200 | 16.50 | 20.13 | |
| Circuito principale DML809 | ||||
| 071 | GM00002202 | 88.00 | 107.36 | |
| Vite 3x18mm DML811 | ||||
| 072 | GM00002165 | 1.00 | 1.22 | |
| Gomma di tenuta 15x10x5,7 DML809 | ||||
| 073 | GM00002195 | 1.20 | 1.46 | |
| Gomma di tenuta 38x10x3,5 DML809 | ||||
| 074 | GM00002196 | 2.40 | 2.93 | |
| Gomma di tenuta 30x30x5,7 DML809 | ||||
| 075 | GM00002197 | 3.60 | 4.39 | |
| Gomma di tenuta 15x10x5,7 DML809 | ||||
| 076 | GM00002195 | 1.20 | 1.46 | |
| Gomma di tenuta 40x23x7,1 DML809 | ||||
| 077 | GM00002198 | 3.60 | 4.39 | |
| Gomma paraurti 2 B DML811 | ||||
| 078 | GM00002134 | 1.00 | 1.22 | |
| Scatola di circuito DML809 P | ||||
| 079 | GM00002186 | 9.60 | 11.71 | |
| Scatola di isolamento DML809 P | ||||
| 080 | GM00002201 | 4.80 | 5.86 | |
