Qui troverai tutte le parti e i disegni disponibili di “Makita DLW140”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

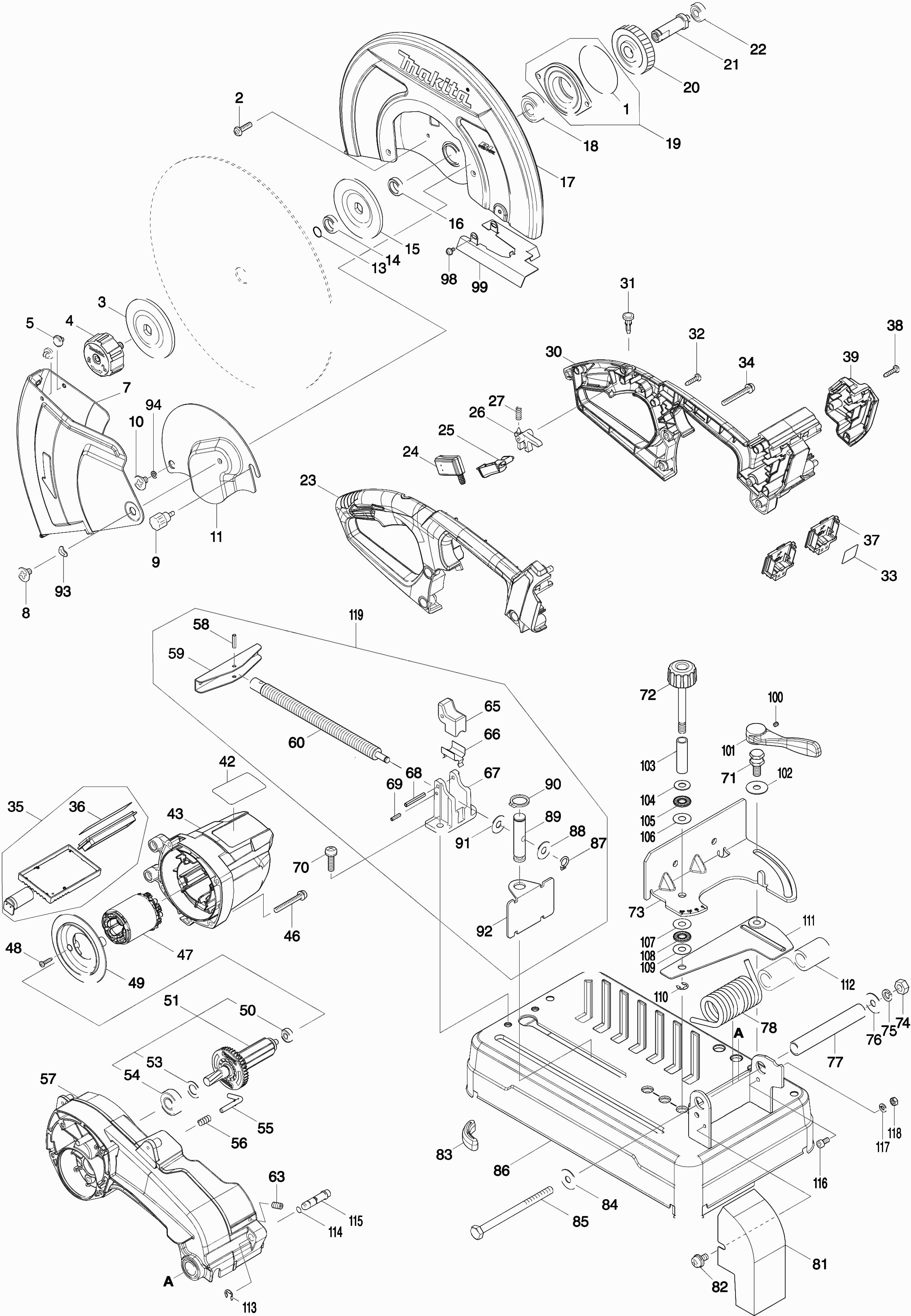

Disegni tecnici di Makita DLW140
Elenco parti di Makita DLW140
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Anello O 65 | ||||
| 001 | 213858-0 | 1.00 | 1.22 | |
| Vite 5x20 | ||||
| 002 | 265122-5 | 1.00 | 1.22 | |
| Flangia esterna/interna 2414En A | ||||
| 003 | 224456-5 | 4.80 | 5.86 | |
| Bullone flangia "senza utensili" | ||||
| 004 | 123478-1 | 16.50 | 20.13 | |
| Coperchio Bush | ||||
| 005 | 418142-0 | 1.00 | 1.22 | |
| Copriscarpe a molla DLW140 | ||||
| 007 | 162490-6 | 19.80 | 24.16 | |
| Vite M6 | ||||
| 008 | 265121-7 | 1.00 | 1.22 | |
| Bullone a perno 6x12 | ||||
| 009 | 251488-9 | 1.00 | 1.22 | |
| Vite M6 | ||||
| 010 | 265121-7 | 1.00 | 1.22 | |
| Piastra di centraggio | ||||
| 011 | 347095-5 | 7.20 | 8.78 | |
| Anello O 14 | ||||
| 013 | 213180-5 | 1.00 | 1.22 | |
| Rondella 17mm | ||||
| 014 | 257255-0 | 1.00 | 1.22 | |
| Flangia esterna/interna 2414En A | ||||
| 015 | 224456-5 | 4.80 | 5.86 | |
| Rondella 17mm | ||||
| 016 | 257255-0 | 1.00 | 1.22 | |
| Copriscarpe fisso DLW140 | ||||
| 017 | 162489-1 | 34.10 | 41.60 | |
| Cuscinetto a sfere | ||||
| 018 | 211256-2 | 8.10 | 9.88 | |
| Cuscinetto a sfere 6203zz | ||||
| 018 | 211290-2 | 6.38 | 7.78 | |
| Cuscinetto DLW140 | ||||
| 019 | 136029-1 | 4.80 | 5.86 | |
| Ingranaggio 50 | ||||
| 020 | 227811-0 | 10.80 | 13.18 | |
| Stantuffo | ||||
| 021 | 324321-9 | 3.60 | 4.39 | |
| Cuscinetto a sfere 6000zz | ||||
| 022 | 210067-2 | 1.20 | 1.46 | |
| Set di maniglie DLW140 | ||||
| 023 | 183K57-3 | 23.10 | 28.18 | |
| Penna di gomma 6 | ||||
| 023C10 | 263005-3 | 1.00 | 1.22 | |
| Interruttore C3Xa-1Pspm Dsp600 | ||||
| 024 | 651083-9 | 19.80 | 24.16 | |
| Maniglia dell'interruttore DLW140 | ||||
| 025 | 458737-7 | 2.40 | 2.93 | |
| Pulsante di blocco | ||||
| 026 | 418139-9 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 027 | 231397-8 | 1.00 | 1.22 | |
| Set di maniglie DLW140 | ||||
| 030 | 183K57-3 | 23.10 | 28.18 | |
| Penna di gomma 6 | ||||
| 030C10 | 263005-3 | 1.00 | 1.22 | |
| Pulsante di sblocco | ||||
| 031 | 417113-4 | 1.20 | 1.46 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 032 | 265B67-9 | 1.00 | 1.22 | |
| Etichetta numero di serie DLW140 | ||||
| 033 | 854Y37-7 | 3.60 | 4.39 | |
| Vite M5x40mm | ||||
| 034 | 265104-7 | 1.00 | 1.22 | |
| Controller DLW140 | ||||
| 035 | 620982-6 | 184.80 | 225.46 | |
| Etichetta d'indicazione DLW140 | ||||
| 036 | 818B34-9 | 3.60 | 4.39 | |
| Unità di connessione (3 contatti) | ||||
| 037 | 644809-6 | 4.80 | 5.86 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 038 | 265B67-9 | 1.00 | 1.22 | |
| Coperchio della batteria DLW140 | ||||
| 039 | 140D72-8 | 6.00 | 7.32 | |
| Penna di gomma 6 | ||||
| 039C10 | 263005-3 | 1.00 | 1.22 | |
| Piastrina identificativa DLW140 | ||||
| 042 | 854Y30-1 | 3.60 | 4.39 | |
| Carcassa del motore DLW140 | ||||
| 043 | 458733-5 | 13.20 | 16.10 | |
| Vite M5x40mm | ||||
| 046 | 265104-7 | 1.00 | 1.22 | |
| Indotto 2x18V DLW140 | ||||
| 047 | 629377-0 | 56.10 | 68.44 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 048 | 265B67-9 | 1.00 | 1.22 | |
| Piastra intermedia DLW140 | ||||
| 049 | 458736-9 | 3.60 | 4.39 | |
| Cuscinetto a sfere 607Zz A | ||||
| 050 | 211382-7 | 1.20 | 1.46 | |
| Indotto 2x18V DLW140 | ||||
| 051 | 519537-1 | 52.80 | 64.42 | |
| Rondella 15 | ||||
| 053 | 267274-8 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6202zz | ||||
| 054 | 211240-7 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 055 | 324322-7 | 1.00 | 1.22 | |
| Molla di compressione 7 | ||||
| 056 | 233372-0 | 1.00 | 1.22 | |
| TANDWIELHUIS DLW140 A | ||||
| 057 | 140D69-7 | 38.75 | 47.28 | |
| Penna di gomma 6 | ||||
| 057C10 | 263005-3 | 1.00 | 1.22 | |
| Spina elastica 5-20 | ||||
| 058 | 951163-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 059 | 272027-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 060 | 324323-5 | |||
| Vite di regolazione M6x16 | ||||
| 063 | 266321-2 | 1.00 | 1.22 | |
| Dado della vite a ricircolo di sfere | ||||
| 065 | 313114-9 | 3.60 | 4.39 | |
| Piastra della ghiera del mandrino | ||||
| 066 | 345311-9 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 067 | 317662-0 | |||
| Spinotto di punteggio 5-36 | ||||
| 068 | 951175-7 | 1.00 | 1.22 | |
| Spinotto elastico 4-16 | ||||
| 069 | 951110-5 | 1.00 | 1.22 | |
| Vite met. M8x30mm | ||||
| 070 | 265125-9 | 1.00 | 1.22 | |
| Bullone a collarino M10x20 | ||||
| 071 | 266996-7 | 2.40 | 2.93 | |
| Pulsante 40mm | ||||
| 072 | 271331-6 | 3.60 | 4.39 | |
| Piastra di Guida Lw1400 A | ||||
| 073 | 347280-0 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 074 | 252183-4 | |||
| Rondella M10 | ||||
| 075 | 942251-8 | 1.00 | 1.22 | |
| Rondella 10 | ||||
| 076 | 253197-6 | 1.00 | 1.22 | |
| Tubo 20-128 | ||||
| 077 | 331648-0 | 3.60 | 4.39 | |
| Molla di torsione 33 DLW140 | ||||
| 078 | 232478-1 | 10.80 | 13.18 | |
| Arrestatore di scintille | ||||
| 081 | 161399-9 | 9.60 | 11.71 | |
| Vite 6x12 | ||||
| 082 | 265144-5 | 1.00 | 1.22 | |
| Buffer | ||||
| 083 | 421834-2 | 1.00 | 1.22 | |
| Rondella 10 | ||||
| 084 | 253197-6 | 1.00 | 1.22 | |
| Bullone esagonale 10x140 | ||||
| 085 | 265509-1 | 2.40 | 2.93 | |
| Piastra di base KS 60 | ||||
| 086 | 161432-7 | 56.10 | 68.44 | |
| Anello di bloccaggio S-8 | ||||
| 087 | 961004-6 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 088 | 267257-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 089 | 256545-8 | |||
| Anello di bloccaggio S-16 | ||||
| 090 | 961056-7 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 091 | 267257-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 092 | 347277-9 | |||
| Rondella elastica 6 A | ||||
| 093 | 253903-9 | 1.00 | 1.22 | |
| Rondella 6mm A | ||||
| 094 | 267214-6 | 1.00 | 1.22 | |
| Vite 4x6 | ||||
| 098 | 911103-4 | 1.00 | 1.22 | |
| VONK AFDEKPLAAT LW1400 A | ||||
| 099 | 347275-3 | 3.60 | 4.39 | |
| Bullone esagonale 5x6 | ||||
| 100 | 266264-8 | 1.00 | 1.22 | |
| Pulsante di regolazione | ||||
| 101 | 272286-8 | 8.40 | 10.25 | |
| Rondella 10 | ||||
| 102 | 253197-6 | 1.00 | 1.22 | |
| Bus 11 | ||||
| 103 | 257389-9 | 1.20 | 1.46 | |
| Rondella 10 | ||||
| 104 | 253180-3 | 1.20 | 1.46 | |
| Cuscinetto a rullini di spinta 1023 | ||||
| 105 | 216413-7 | 3.60 | 4.39 | |
| Rondella sottile 10 | ||||
| 106 | 253353-8 | 1.00 | 1.22 | |
| Rondella sottile 10 | ||||
| 107 | 253353-8 | 1.00 | 1.22 | |
| Cuscinetto a rullini di spinta 1023 | ||||
| 108 | 216413-7 | 3.60 | 4.39 | |
| Rondella sottile 10 | ||||
| 109 | 253353-8 | 1.00 | 1.22 | |
| Anello di tenuta E8 | ||||
| 110 | 961014-3 | 1.00 | 1.22 | |
| Base di guida | ||||
| 111 | 161402-6 | 6.00 | 7.32 | |
| Bus 20 DLW140 A | ||||
| 112 | 257413-8 | 1.20 | 1.46 | |
| Anello di tenuta E8 | ||||
| 113 | 961014-3 | 1.00 | 1.22 | |
| Anello O 7 | ||||
| 114 | 213011-8 | 1.00 | 1.22 | |
| Spina | ||||
| 115 | 326624-7 | 2.40 | 2.93 | |
| Vite a testa esagonale M6x12 | ||||
| 116 | 922312-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 117 | 253428-3 | |||
| Dado esagonale M6 | ||||
| 118 | 931302-2 | 1.00 | 1.22 | |
| Morsetto di materiale | ||||
| 119 | 135881-4 | 14.00 | 17.08 | |
