Qui troverai tutte le parti e i disegni disponibili di “Makita DLS713”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

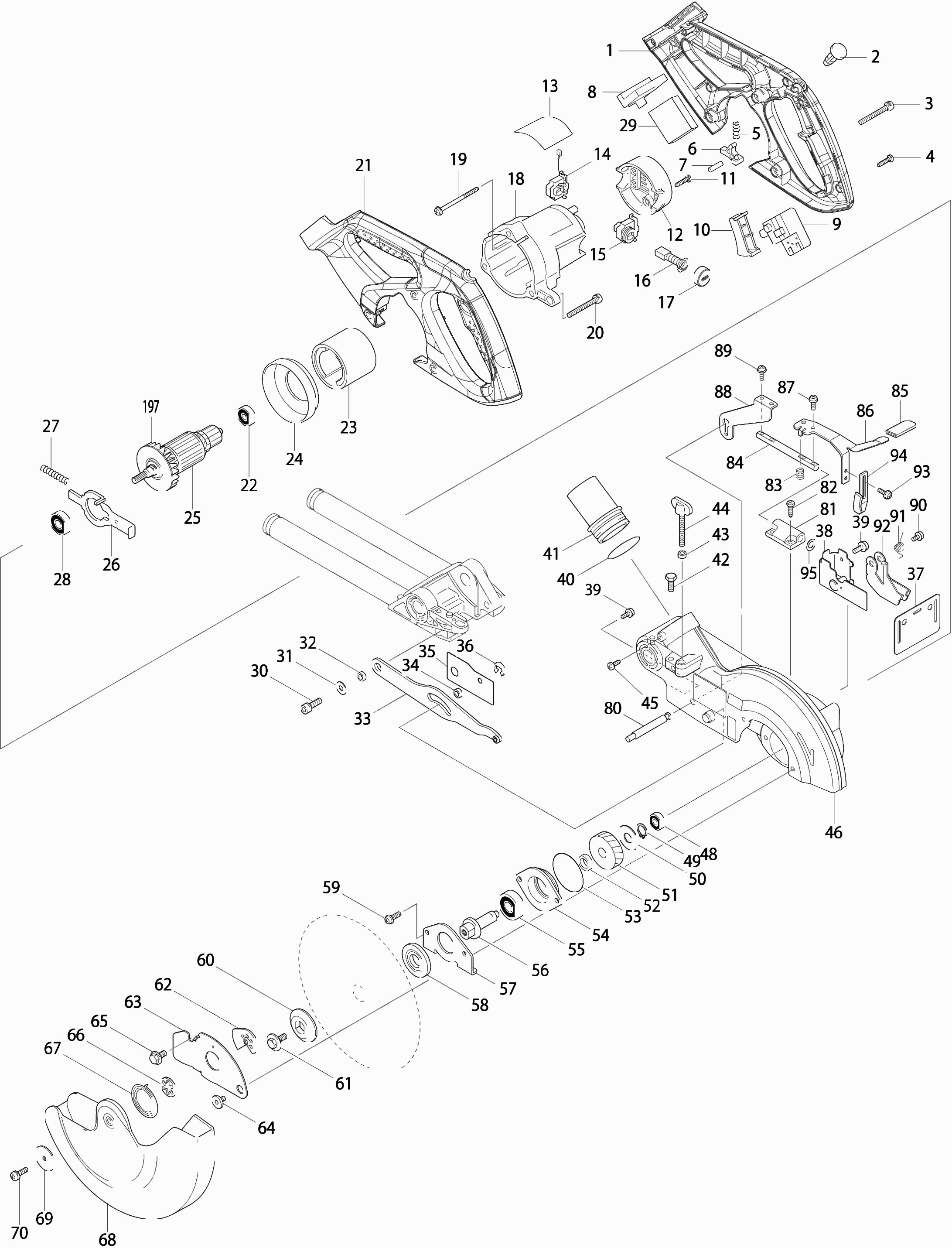

Disegni tecnici di Makita DLS713
Elenco parti di Makita DLS713
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Set di maniglia posteriore | ||||
| 001 | 188961-5 | 35.20 | 42.94 | |
| Pulsante di sblocco | ||||
| 002 | 417113-4 | 1.20 | 1.46 | |
| Vite 5x45 | ||||
| 003 | 911268-2 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 004 | 265A48-7 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 005 | 231026-3 | 1.00 | 1.22 | |
| Leva di sblocco Ls800Dw | ||||
| 006 | 416533-9 | 2.40 | 2.93 | |
| Penna 5 | ||||
| 007 | 256123-4 | 2.40 | 2.93 | |
| Unità di connessione (3 contatti) | ||||
| 008 | 644808-8 | 3.60 | 4.39 | |
| Interruttore 2 contatti | ||||
| 009 | 651956-6 | 13.20 | 16.10 | |
| Maniglia dell'interruttore | ||||
| 010 | 452130-7 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 011 | 265A48-7 | 1.00 | 1.22 | |
| COPERTURA POSTERIORE | ||||
| 012 | 416639-3 | 6.00 | 7.32 | |
| Targa Dls713 | ||||
| 013 | 815T55-0 | 3.60 | 4.39 | |
| Portaspazzole di Carbone | ||||
| 014 | 643864-5 | 3.60 | 4.39 | |
| Portaspazzole di Carbone | ||||
| 015 | 643863-7 | 3.60 | 4.39 | |
| KOOLBORSTEL SET CB-441 A | ||||
| 016 | 195022-4 | 4.80 | 5.86 | |
| Tappo portaspazzole | ||||
| 017 | 643941-3 | 2.40 | 2.93 | |
| Custodia del motore | ||||
| 018 | 416909-0 | 18.70 | 22.81 | |
| Vite autofilettante 4x60 | ||||
| 019 | 266209-6 | 1.20 | 1.46 | |
| Vite 5x45 | ||||
| 020 | 911268-2 | 1.00 | 1.22 | |
| Set di maniglia posteriore | ||||
| 021 | 188961-5 | 35.20 | 42.94 | |
| Cuscinetto a sfere 627ddw | ||||
| 022 | 210045-2 | 3.60 | 4.39 | |
| Porta magnete | ||||
| 023 | 632828-4 | 23.10 | 28.18 | |
| Piastra Intermedia | ||||
| 024 | 416907-4 | 2.40 | 2.93 | |
| Indotto | ||||
| 025 | 519269-0 | 47.30 | 57.71 | |
| Blocco Asse | ||||
| 026 | 344681-3 | 3.60 | 4.39 | |
| Molla di compressione 5 | ||||
| 027 | 233092-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6000ddw | ||||
| 028 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 028 | 210315-9 | 6.00 | 7.32 | |
| Circuito di controllo della velocità Bls713 A | ||||
| 029 | 620263-8 | 30.80 | 37.58 | |
| Vite esagonale incassata M6x20 | ||||
| 030 | 265905-3 | 1.20 | 1.46 | |
| Rondella 6 | ||||
| 031 | 253804-1 | 1.00 | 1.22 | |
| Rondella 16 | ||||
| 032 | 257163-5 | 1.20 | 1.46 | |
| Piastra di Connessione | ||||
| 033 | 154643-1 | 14.30 | 17.45 | |
| Rondella 16 | ||||
| 034 | 257163-5 | 1.20 | 1.46 | |
| Copertura di Connessione | ||||
| 035 | 346330-8 | 1.20 | 1.46 | |
| Anello ferma E-5 | ||||
| 036 | 961018-5 | 1.00 | 1.22 | |
| Piatto di gomma | ||||
| 037 | 421626-9 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 038 | 165414-1 | |||
| Vite 4X10 | ||||
| 039 | 911113-1 | 1.00 | 1.22 | |
| Anello O 35 | ||||
| 040 | 213460-9 | 1.20 | 1.46 | |
| STOFAFZUIGADAPTER AFKORTZAAG | ||||
| 041 | 419277-0 | 2.00 | 2.44 | |
| Bullone esagonale 6x16 | ||||
| 042 | 265251-4 | 1.00 | 1.22 | |
| Rondella di plastica 5 | ||||
| 043 | 262001-8 | 1.39 | 1.70 | |
| Bullone ad ali m6x43 | ||||
| 044 | 265717-4 | 2.40 | 2.93 | |
| Vite autoformante M4x12mm Ck | ||||
| 045 | 266026-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 140607-1 | |||
| Spillo in Gomma 4 | ||||
| 046A | 263002-9 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 046B | 263005-3 | 1.00 | 1.22 | |
| Etichetta di avvertimento | ||||
| 046C | 810968-0 | 2.40 | 2.93 | |
| Cuscinetto a sfera 607llb | ||||
| 048 | 211021-9 | 4.80 | 5.86 | |
| Rondella di bloccaggio S-12 | ||||
| 049 | 961052-5 | 1.00 | 1.22 | |
| Rondella 12 | ||||
| 050 | 253813-0 | 1.20 | 1.46 | |
| Ingranaggio 60 | ||||
| 051 | 226512-7 | 11.00 | 13.42 | |
| Rondella 12 | ||||
| 052 | 257011-8 | 1.20 | 1.46 | |
| Anello O 46 | ||||
| 053 | 213623-7 | 1.00 | 1.22 | |
| Alloggiamento del cuscinetto | ||||
| 054 | 317193-9 | 10.80 | 13.18 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 055 | 211129-9 | 8.40 | 10.25 | |
| Stantuffo | ||||
| 056 | 323798-5 | 11.00 | 13.42 | |
| Blocco del cuscinetto | ||||
| 057 | 285736-4 | 2.40 | 2.93 | |
| Flangia interna 40 | ||||
| 058 | 224370-5 | 6.00 | 7.32 | |
| Vite 5x16 | ||||
| 059 | 911224-2 | 1.00 | 1.22 | |
| Flangia esterna 40 | ||||
| 060 | 224275-9 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | 265461-3 | |||
| Piatto di centratura | ||||
| 062 | 345585-2 | 3.60 | 4.39 | |
| Cappuccio della piastra di copertura | ||||
| 063 | 346232-8 | 6.00 | 7.32 | |
| Bullone esagonale M6 | ||||
| 064 | 265985-9 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065 | 265473-6 | |||
| Rondella di centratura | ||||
| 066 | 345589-4 | 1.20 | 1.46 | |
| Molla di torsione 24 | ||||
| 067 | 231934-8 | 2.40 | 2.93 | |
| Piastra di Protezione | ||||
| 068 | 453298-2 | 17.60 | 21.47 | |
| Rondella 5 | ||||
| 069 | 267136-0 | 1.20 | 1.46 | |
| Vite 5x20 | ||||
| 070 | 911228-4 | 1.00 | 1.22 | |
| Bullone di bloccaggio | ||||
| 080 | 324455-8 | 2.40 | 2.93 | |
| Portaasale | ||||
| 081 | 452134-9 | 4.80 | 5.86 | |
| Vite autofilettante Ct 4x16 | ||||
| 082 | 266034-5 | 1.00 | 1.22 | |
| Molla di compressione 7 | ||||
| 083 | 231316-4 | 1.00 | 1.22 | |
| Asta 8 | ||||
| 084 | 325980-2 | 2.40 | 2.93 | |
| Tappo | ||||
| 085 | 421589-9 | 1.20 | 1.46 | |
| Manico di sblocco | ||||
| 086 | 346320-1 | 3.60 | 4.39 | |
| Vite 4X10 | ||||
| 087 | 911113-1 | 1.00 | 1.22 | |
| Piastra di Blocco | ||||
| 088 | 346322-7 | 2.40 | 2.93 | |
| Vite 4X10 | ||||
| 089 | 911113-1 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 090 | 911114-9 | 1.00 | 1.22 | |
| Molla di trazione 8 | ||||
| 091 | 231690-0 | 1.20 | 1.46 | |
| Piastra di protezione assy (incl A a E) A | ||||
| 092 | 135511-7 | 6.00 | 7.32 | |
| Vite 4X10 | ||||
| 093 | 911113-1 | 1.00 | 1.22 | |
| Manico ausiliario | ||||
| 094 | 346321-9 | 1.20 | 1.46 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 095 | 253215-0 | 1.00 | 1.22 | |
| Molla a Compressione 6 | ||||
| 113 | 231325-3 | 1.00 | 1.22 | |
| Scala posteriore | ||||
| 114 | 319193-5 | 42.90 | 52.34 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | 265593-6 | |||
| Bullone ad ali 6x10 | ||||
| 116 | 924306-1 | 1.20 | 1.46 | |
| MANICOTTO FILETTATO | ||||
| 117 | 416535-5 | 1.20 | 1.46 | |
| Molla di torsione 28 | ||||
| 118 | 231638-2 | 6.00 | 7.32 | |
| MANICOTTO FILETTATO | ||||
| 119 | 416535-5 | 1.20 | 1.46 | |
| Vite a farfalla M6x28 | ||||
| 120 | 265790-4 | 1.00 | 1.22 | |
| Molla a Compressione 6 | ||||
| 121 | 231325-3 | 1.00 | 1.22 | |
| Rondella 26 | ||||
| 122 | 257214-4 | 8.40 | 10.25 | |
| Supporto per braccio guida | ||||
| 123 | 318651-8 | 10.80 | 13.18 | |
| Bullone a testa esagonale M6x8 | ||||
| 124 | 265894-2 | 1.00 | 1.22 | |
| Morsetto chiave | ||||
| 127 | 416536-3 | 2.40 | 2.93 | |
| Rilievo di tensione | ||||
| 127A | 687045-1 | 3.60 | 4.39 | |
| Vite autoformante M4x12mm Ck | ||||
| 128 | 266026-4 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 129 | 911113-1 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 130 | 416006-2 | 4.80 | 5.86 | |
| Vite di regolazione | ||||
| 131 | 913106-4 | 1.00 | 1.22 | |
| Dado esagonale 10x17 | ||||
| 132 | 252144-4 | 3.60 | 4.39 | |
| Molla 5 per leva 100 | ||||
| 133 | 231266-3 | 1.20 | 1.46 | |
| Anello 10 | ||||
| 134 | 253024-7 | 1.00 | 1.22 | |
| Coperchio 16 | ||||
| 135 | 286236-7 | 1.00 | 1.22 | |
| Braccio completo | ||||
| 136 | 140609-7 | 72.60 | 88.57 | |
| Cuscinetto a sfere lineare 2560 | ||||
| 136 | 211376-2 | 23.10 | 28.18 | |
| Anello in feltro 25 | ||||
| 136 | 262077-5 | 2.40 | 2.93 | |
| Tappo | ||||
| 136 | 344638-4 | 1.20 | 1.46 | |
| Penna di gomma 6 | ||||
| 136 | 263005-3 | 1.00 | 1.22 | |
| Spillo di rilascio | ||||
| 137 | 324295-4 | 3.60 | 4.39 | |
| Bullone esagonale 6x16 | ||||
| 138 | 265251-4 | 1.00 | 1.22 | |
| Distanziatore | ||||
| 139 | 345299-3 | 2.40 | 2.93 | |
| Rondella 6 | ||||
| 140 | 253726-5 | 1.00 | 1.22 | |
| Molla di torsione 8 | ||||
| 141 | 231663-3 | 1.00 | 1.22 | |
| Vite Ph L8 | ||||
| 142 | 265113-6 | 1.00 | 1.22 | |
| Punto di marcatura | ||||
| 143 | 343678-9 | 1.20 | 1.46 | |
| Vite autoformante M4x12mm Ck | ||||
| 144 | 266026-4 | 1.00 | 1.22 | |
| Braccio frontale completo | ||||
| 145 | 140608-9 | 63.80 | 77.84 | |
| Braccio di Blocco | ||||
| 146 | 344643-1 | 2.40 | 2.93 | |
| Rondella 20 | ||||
| 147 | 253948-7 | 1.00 | 1.22 | |
| Rondella 8 x 14 x 1mm | ||||
| 148 | 253835-0 | 1.00 | 1.22 | |
| Vite M6 | ||||
| 149 | 251267-5 | 1.00 | 1.22 | |
| Bullone esagonale 6x10 | ||||
| 150 | 251961-9 | 1.00 | 1.22 | |
| Bullone esagonale 6x10 | ||||
| 151 | 251961-9 | 1.00 | 1.22 | |
| Manopola 20 | ||||
| 152 | 271601-3 | 1.00 | 1.22 | |
| Anello O 5 | ||||
| 153 | 213021-5 | 1.00 | 1.22 | |
| Bullone di bloccaggio | ||||
| 154 | 324183-5 | 1.20 | 1.46 | |
| Tubo 16-90 | ||||
| 155 | 331350-5 | 6.00 | 7.32 | |
| Portabraccio | ||||
| 156 | 140610-2 | 56.10 | 68.44 | |
| Scala | ||||
| 156 | 816392-5 | 3.60 | 4.39 | |
| Penna 5 | ||||
| 157 | 256123-4 | 2.40 | 2.93 | |
| Stud M10 | ||||
| 158 | 266320-4 | 3.60 | 4.39 | |
| Anello 10 | ||||
| 159 | 253024-7 | 1.00 | 1.22 | |
| Cuscinetto a rullini di spinta 1023 | ||||
| 160 | 216413-7 | 3.60 | 4.39 | |
| Anello 10 | ||||
| 161 | 253024-7 | 1.00 | 1.22 | |
| Dado M10-17 | ||||
| 162 | 264005-6 | 2.40 | 2.93 | |
| Rondella 26 | ||||
| 163 | 257214-4 | 8.40 | 10.25 | |
| Vite a farfalla M6x28 | ||||
| 164 | 265790-4 | 1.00 | 1.22 | |
| Dado di blocco M8x13 alto | ||||
| 165 | 252105-4 | 1.20 | 1.46 | |
| Rondella 8 | ||||
| 166 | 253731-2 | 1.00 | 1.22 | |
| Piastra indicatrice | ||||
| 167 | 416355-7 | 3.60 | 4.39 | |
| Vite autoformante M4x12mm Ck | ||||
| 168 | 266026-4 | 1.00 | 1.22 | |
| Vite autoformante M4x12mm Ck | ||||
| 169 | 266026-4 | 1.00 | 1.22 | |
| Vite autoformante M4x12mm Ck | ||||
| 170 | 266026-4 | 1.00 | 1.22 | |
| Piastra di inserimento | ||||
| 171 | 419103-3 | 3.60 | 4.39 | |
| Piastra di inserimento | ||||
| 172 | 419103-3 | 3.60 | 4.39 | |
| Tavolo rotante | ||||
| 173 | 140614-4 | 162.80 | 198.62 | |
| Cuscinetto a sfere lineare 2560 | ||||
| 173A | 211376-2 | 23.10 | 28.18 | |
| Anello in feltro 25 | ||||
| 173B | 262077-5 | 2.40 | 2.93 | |
| Penna di gomma 6 | ||||
| 173C | 263005-3 | 1.00 | 1.22 | |
| Tappo | ||||
| 173D | 344638-4 | 1.20 | 1.46 | |
| Etichetta di avvertimento | ||||
| 173E | 810495-7 | 2.40 | 2.93 | |
| Etichetta di avvertimento | ||||
| 173F | 817283-3 | 1.00 | 1.22 | |
| Bullone Allen M4x10 | ||||
| 174 | 922112-8 | 1.00 | 1.22 | |
| Spinotto quadrato | ||||
| 175 | 153580-6 | 11.00 | 13.42 | |
| Penna di gomma 6 | ||||
| 175A | 263005-3 | 1.00 | 1.22 | |
| Bullone esagonale 5x30 | ||||
| 176 | 925251-3 | 1.00 | 1.22 | |
| Vite autofilettante Ct 4x16 | ||||
| 177 | 266034-5 | 1.00 | 1.22 | |
| Piastra di Blocco | ||||
| 178 | 344601-7 | 2.40 | 2.93 | |
| Supporto Pin | ||||
| 179 | 317616-7 | 8.40 | 10.25 | |
| Penna 3 | ||||
| 180 | 256158-5 | 1.20 | 1.46 | |
| Spina di Blocco Ls0714 | ||||
| 181 | 324288-1 | 3.60 | 4.39 | |
| Molla a Compressione 6 | ||||
| 182 | 231325-3 | 1.00 | 1.22 | |
| Asta 6mm | ||||
| 183 | 324289-9 | 1.20 | 1.46 | |
| Leva di blocco | ||||
| 184 | 416450-3 | 2.40 | 2.93 | |
| Piastra di Blocco | ||||
| 185 | 345272-3 | 1.20 | 1.46 | |
| Vite autofilettante Ct 4x16 | ||||
| 186 | 266034-5 | 1.00 | 1.22 | |
| Molla a compressione 9 | ||||
| 187 | 231418-6 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 188 | 253731-2 | 1.00 | 1.22 | |
| Vite di regolazione M8x27 | ||||
| 189 | 266432-3 | 2.40 | 2.93 | |
| Maniglia 32 | ||||
| 190 | 273658-0 | 14.30 | 17.45 | |
| Cappuccio di copertura STM 1800 | ||||
| 191 | 416972-3 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 192 | 921472-5 | |||
| Bullone ad ali 6x10 | ||||
| 193 | 924306-1 | 1.20 | 1.46 | |
| Scala | ||||
| 194 | 816339-9 | 8.40 | 10.25 | |
| Etichetta di avvertimento | ||||
| 194A | 810486-8 | 2.40 | 2.93 | |
| Tampone per piedi | ||||
| 194B | 140612-8 | 100.10 | 122.12 | |
| Guida crosshd. MFK 700/B | ||||
| 195 | 344646-5 | 3.60 | 4.39 | |
| Guida crosshd. MFK 700/B | ||||
| 196 | 344646-5 | 3.60 | 4.39 | |
| Ventilatore 55 | ||||
| 197 | 241873-4 | 3.60 | 4.39 | |
