Qui troverai tutte le parti e i disegni disponibili del 'Makita DLM533'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

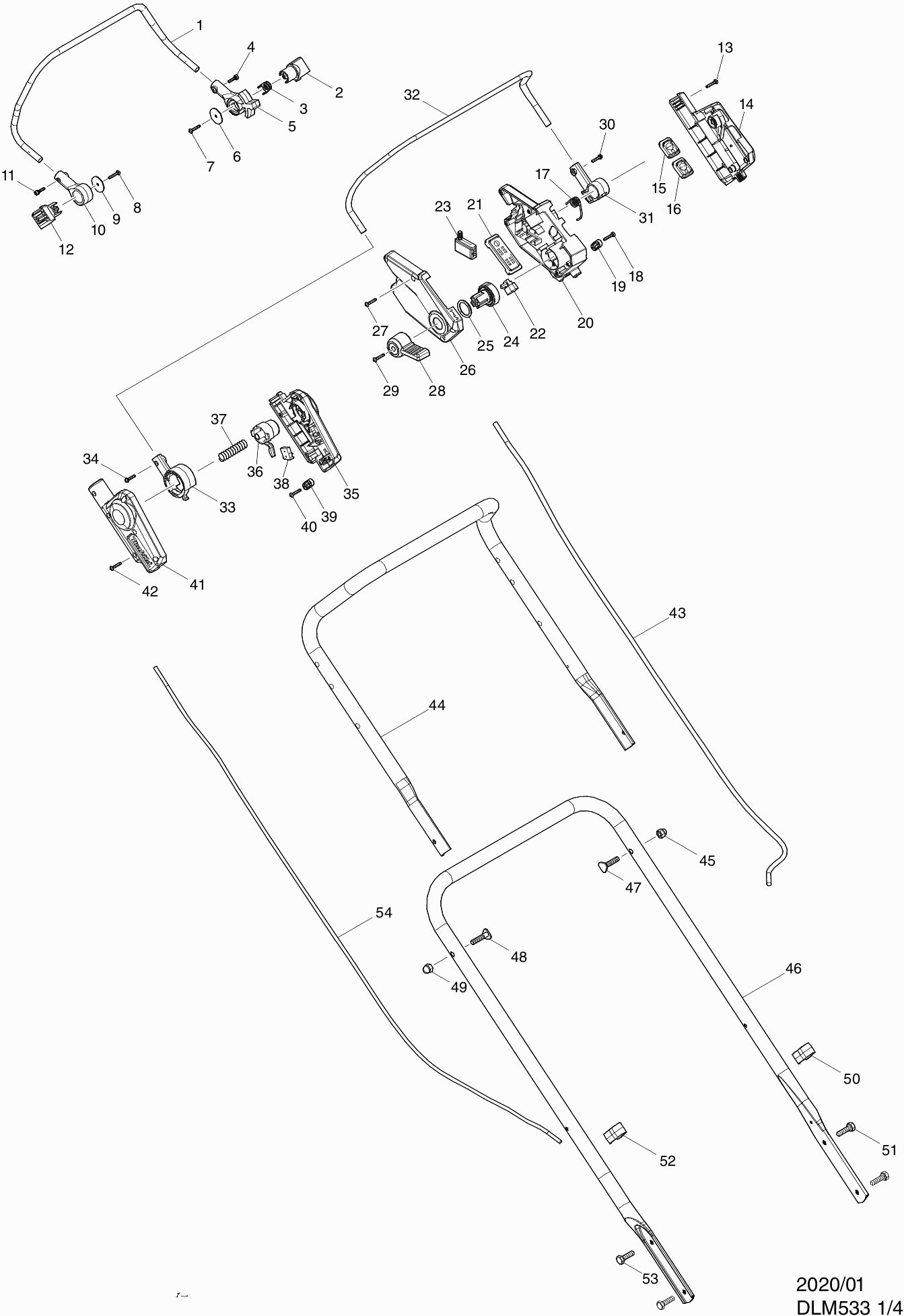

Disegno tecnico del modello Makita DLM533
Elenco parti di ricambio del modello Makita DLM533
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Leva di trasmissione DLM532/533 | ||||
001 | 327425-6 | 7.22 | 8.81 | |
Supporto del leva DLM532/533 | ||||
002 | 459859-6 | 0.83 | 1.01 | |
Molla di torsione 12 DLM532/533 | ||||
003 | 232566-4 | 0.83 | 1.01 | |
Vite 4x20 | ||||
004 | 911138-5 | 0.83 | 1.01 | |
Porta leva L DLM532/533 | ||||
005 | 459864-3 | 2.38 | 2.90 | |
Rondella 5 | ||||
006 | 267136-0 | 0.98 | 1.20 | |
Vite autofilettante 4x20 | ||||
007 | 266424-2 | 0.83 | 1.01 | |
Vite autofilettante 4x20 | ||||
008 | 266424-2 | 0.83 | 1.01 | |
Rondella 5 | ||||
009 | 267136-0 | 0.98 | 1.20 | |
Supporto del leva R DLM532/533 | ||||
010 | 459858-8 | 1.39 | 1.70 | |
Vite 4x20 | ||||
011 | 911138-5 | 0.83 | 1.01 | |
Supporto del leva DLM532/533 | ||||
012 | 459859-6 | 0.83 | 1.01 | |
Vite autofilettante 4x20 | ||||
013 | 266424-2 | 0.83 | 1.01 | |
Montaggio della scatola di interruttori DLM532/533 | ||||
014 | 183N90-3 | 3.12 | 3.81 | |
Circuito di commutazione A DLM460 | ||||
015 | 140F09-7 | 11.82 | 14.42 | |
Etichetta A/U AS1925 | ||||
015C10 | 810D46-0 | 2.71 | 3.31 | |
Circuito di commutazione B DLM460 | ||||
016 | 140F10-2 | 11.82 | 14.42 | |
Etichetta On/Off DLM460 | ||||
016C10 | 818A74-1 | 2.36 | 2.88 | |
Molla di torsione 12 DLM532/533 | ||||
017 | 232575-3 | 0.83 | 1.01 | |
Vite autofilettante 4x20 | ||||
018 | 266424-2 | 0.83 | 1.01 | |
Staffa di serraggio | ||||
019 | 687124-5 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
020 | 459860-1 | |||
Indicazione del circuito DLM532 | ||||
021 | 620C48-0 | 12.53 | 15.29 | |
Etiquetta indicazione A | ||||
021C10 | 8007C8-5 | 1.66 | 2.03 | |
Regolatore di velocità | ||||
022 | 620415-1 | 11.84 | 14.44 | |
Interruttore C3Xa-1Pspm Dsp600 | ||||
023 | 651083-9 | 19.29 | 23.53 | |
Nessuna informazione disponibile, non ordinabile | ||||
024 | 459866-9 | |||
O-ring 26mm DLM532/533 | ||||
025 | 213897-0 | 0.83 | 1.01 | |
Montaggio della scatola di interruttori DLM532/533 | ||||
026 | 183N90-3 | 3.12 | 3.81 | |
Vite autofilettante 4x20 | ||||
027 | 266424-2 | 0.83 | 1.01 | |
Leva della velocità DLM532/533 | ||||
028 | 459865-1 | 1.18 | 1.44 | |
Vite autofilettante 4x20 | ||||
029 | 266424-2 | 0.83 | 1.01 | |
Vite 4x20 | ||||
030 | 911138-5 | 0.83 | 1.01 | |
Porta leva interruttore L DLM533 | ||||
031 | 459863-5 | 1.67 | 2.04 | |
Dado esagonale M4 | ||||
031C10 | 931102-0 | 0.83 | 1.01 | |
Leva di cambio DLM532/533 | ||||
032 | 327424-8 | 7.22 | 8.81 | |
Supporto del leva di cambio R DLM533 | ||||
033 | 459856-2 | 2.02 | 2.46 | |
Dado esagonale M4 | ||||
033C10 | 931102-0 | 0.83 | 1.01 | |
Vite 4x20 | ||||
034 | 911138-5 | 0.83 | 1.01 | |
Set di scatole di interruttori DLM532/533 | ||||
035 | 183P40-0 | 3.96 | 4.83 | |
Nessuna informazione disponibile, non ordinabile | ||||
035-1 | 183X73-3 | |||
Etiquetta indicazione B | ||||
035C10 | 8007C6-9 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
036 | 459857-0 | |||
Molla a compressione 15 DLM460 | ||||
037 | 231227-3 | 0.83 | 1.01 | |
Interruttore | ||||
038 | 632E26-0 | 10.99 | 13.41 | |
Staffa di serraggio | ||||
039 | 687124-5 | 0.83 | 1.01 | |
Vite autofilettante 4x20 | ||||
040 | 266424-2 | 0.83 | 1.01 | |
Set di scatole di interruttori DLM532/533 | ||||
041 | 183P40-0 | 3.96 | 4.83 | |
Nessuna informazione disponibile, non ordinabile | ||||
041-1 | 183X73-3 | |||
Etiquetta indicazione B | ||||
041C10 | 8007C6-9 | 0.83 | 1.01 | |
Vite autofilettante 4x20 | ||||
042 | 266424-2 | 0.83 | 1.01 | |
Cablaggio DLM532/533 | ||||
043 | 699143-9 | 30.70 | 37.45 | |
Palo spingitore sopra DLM532/533 | ||||
044 | 327421-4 | 17.38 | 21.20 | |
Cappuccio della dadi M8 DLM532/533 | ||||
045 | 252278-3 | 0.83 | 1.01 | |
Spingi asta sotto DLM533 | ||||
046 | 327491-3 | 17.38 | 21.20 | |
Vite a taglio M8x38mm DLM532/533 | ||||
047 | 265A62-3 | 0.83 | 1.01 | |
Vite a taglio M8x38mm DLM532/533 | ||||
048 | 265A62-3 | 0.83 | 1.01 | |
Cappuccio della dadi M8 DLM532/533 | ||||
049 | 252278-3 | 0.83 | 1.01 | |
Fascetta per cavi DLM532/533 | ||||
050 | 459905-5 | 0.83 | 1.01 | |
Bullone esagonale M8X25 * | ||||
051 | 921441-6 | 1.00 | 1.22 | |
Fascetta per cavi DLM532/533 | ||||
052 | 459905-5 | 0.83 | 1.01 | |
Bullone esagonale M8X25 * | ||||
053 | 921441-6 | 1.00 | 1.22 | |
Cablaggio A DLM532/533 | ||||
054 | 699142-1 | 5.06 | 6.17 | |
Non più disponibile, nessuna sostituzione | ||||
055 | 127412-3 | |||
Coperchio della batteria DLM532/533 | ||||
056 | 140S03-7 | 12.22 | 14.91 | |
Etichetta "avvertimento" | ||||
056C10 | 890380-0 | 2.71 | 3.31 | |
Anello ferma E-5 | ||||
057 | 961018-5 | 0.83 | 1.01 | |
Asta 6mm DLM532/533 | ||||
058 | 327536-7 | 0.83 | 1.01 | |
Chiave di sicurezza DLM460 | ||||
059 | 643535-4 | 3.12 | 3.81 | |
Vite M3x14 | ||||
060 | 266404-8 | 0.83 | 1.01 | |
Leva di cambio A DLM532/533 | ||||
061 | 459851-2 | 0.98 | 1.20 | |
O-ring 24mm DLM532/533 | ||||
062 | 213896-2 | 0.83 | 1.01 | |
Leveraggio di bloccaggio DLM532/533 | ||||
063 | 459852-0 | 0.83 | 1.01 | |
Molla di compressione 7 | ||||
064 | 231037-8 | 0.83 | 1.01 | |
Vite autofilettante 4x20 | ||||
065 | 266424-2 | 0.83 | 1.01 | |
Copertura del piano di taglio DLM532 | ||||
066 | 459847-3 | 15.60 | 19.03 | |
Piastrina DLM533 | ||||
067 | 856W23-2 | 2.71 | 3.31 | |
Custodia della batteria DLM462/532 | ||||
068 | 183N78-3 | 6.38 | 7.78 | |
Penna di gomma 6 | ||||
068C10 | 263005-3 | 0.83 | 1.01 | |
Vite autofilettante 4x20 | ||||
069 | 266424-2 | 0.83 | 1.01 | |
Etichetta numero di serie DLM533 | ||||
070 | 856W30-5 | 0.83 | 1.01 | |
Unità di connessione (3 contatti) | ||||
071 | 644809-6 | 3.96 | 4.83 | |
Vite autofilettante 4x20 | ||||
072 | 266424-2 | 0.83 | 1.01 | |
Custodia della batteria DLM462/532 | ||||
073 | 183N78-3 | 6.38 | 7.78 | |
Penna di gomma 6 | ||||
073C10 | 263005-3 | 0.83 | 1.01 | |
Vite autofilettante 4x20 | ||||
077 | 266424-2 | 0.83 | 1.01 | |
Staffa di serraggio | ||||
078 | 687124-5 | 0.83 | 1.01 | |
Striscia di terminali * | ||||
079 | 687051-6 | 0.83 | 1.01 | |
Vite autofilettante 4x20 | ||||
080 | 266424-2 | 0.83 | 1.01 | |
Staffa di serraggio | ||||
081 | 687124-5 | 0.83 | 1.01 | |
Striscia di terminali * | ||||
082 | 687051-6 | 0.83 | 1.01 | |
Controller DLM532/533 | ||||
083 | 620C45-6 | 324.72 | 396.16 | |
Vite autofilettante 4x20 | ||||
084 | 266424-2 | 0.83 | 1.01 | |
Cablaggio B DLM532/533 | ||||
085 | 632P74-5 | 9.24 | 11.27 | |
Buffer B DLM532/533 | ||||
086 | 422529-0 | 0.83 | 1.01 | |
Controller DLM532/533 | ||||
087 | 620C47-2 | 99.33 | 121.18 | |
Buffer A DLM532/533 | ||||
088 | 422528-2 | 0.83 | 1.01 | |
Interruttore 1703,4703 DLM532 | ||||
089 | 651444-3 | 12.22 | 14.91 | |
Cablaggio C DLM532/533 | ||||
090 | 699145-5 | 8.21 | 10.02 | |
Vite autofilettante 4x20 | ||||
091 | 266424-2 | 0.83 | 1.01 | |
Staffa di serraggio | ||||
092 | 687124-5 | 0.83 | 1.01 | |
Striscia di terminali * | ||||
093 | 687051-6 | 0.83 | 1.01 | |
Vite Vk 20mm | ||||
094 | 911233-1 | 0.83 | 1.01 | |
Piastra inferiore DLM532/533 | ||||
095 | 459848-1 | 17.38 | 21.20 | |
Carcassa del motore superiore DLM532/533 | ||||
096 | 319869-4 | 8.21 | 10.02 | |
Rondella di bloccaggio da 19mm DLM532/533 | ||||
097 | 253455-0 | 0.83 | 1.01 | |
Cuscinetto a sfere 6000ddw | ||||
098 | 210141-6 | 1.18 | 1.44 | |
Assemblaggio del motore DLM532/533 | ||||
099 | 519606-8 | 112.06 | 136.71 | |
Nessuna informazione disponibile, non ordinabile | ||||
100 | 211387-7 | |||
Vite Parker 2x8mm DLM532/533 | ||||
101 | 265B29-7 | 0.83 | 1.01 | |
Controller B DLM532/533 | ||||
102 | 620B88-2 | 19.23 | 23.46 | |
Campo DLM532/533 | ||||
103 | 629465-3 | 112.06 | 136.71 | |
Carcassa del motore inferiore DLM532/533 | ||||
104 | 319870-9 | 9.24 | 11.27 | |
Vite 5X70 * | ||||
105 | 911691-1 | 1.18 | 1.44 | |
Vite M3X6 | ||||
106 | 652031-1 | 0.83 | 1.01 | |
Vite Vk 20mm | ||||
107 | 911233-1 | 0.83 | 1.01 | |
Vite a brugola | ||||
108 | 922456-6 | 0.83 | 1.01 | |
Staffe di montaggio per motore DLM532/533 | ||||
109 | 319867-8 | 17.38 | 21.20 | |
Piastra intermedia del motore DLM532/533 | ||||
110 | 459853-8 | 2.02 | 2.46 | |
Vite 4x16 | ||||
111 | 911126-2 | 0.83 | 1.01 | |
Ventola 170 DLM532/533 | ||||
112 | 240205-2 | 5.06 | 6.17 | |
Supporto per lama circolare DLM532/533 | ||||
113 | 319868-6 | 5.06 | 6.17 | |
Vite autofilettante 4x20 | ||||
114 | 266424-2 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
115 | 191D52-7 | |||
Vite della lama di taglio M8x35mm DLM532 A | ||||
116 | 265A69-9 | 0.83 | 1.01 | |
Mulchinleg DLM533 | ||||
117 | 127550-1 | 11.00 | 13.42 | |
Pulsante di blocco DLM462/532 | ||||
118 | 459884-7 | 1.00 | 1.22 | |
Molla di compressione 7 | ||||
119 | 231401-3 | 0.83 | 1.01 | |
Porta pulsante di blocco DLM462/532 | ||||
120 | 459885-5 | 1.00 | 1.22 | |
Vite autofilettante 4x20 | ||||
121 | 266424-2 | 0.83 | 1.01 | |
Coperchio di espulsione DLM533 | ||||
123 | 162809-9 | 21.08 | 25.72 | |
Etichetta di avvertimento | ||||
123C10 | 8007P8-6 | 0.83 | 1.01 | |
Bullone esagonale M8X25 * | ||||
124 | 921441-6 | 1.00 | 1.22 | |
Molla di torsione 6mm | ||||
126 | 233597-6 | 0.83 | 1.01 | |
Anello ferma E-5 | ||||
127 | 961018-5 | 0.83 | 1.01 | |
Asse coperchio di espulsione 6mm DLM532 | ||||
128 | 327418-3 | 2.02 | 2.46 | |
Impugnatura posteriore DLM533 | ||||
131 | 327492-1 | 8.21 | 10.02 | |
Bullone esagonale M8X25 * | ||||
134 | 921441-6 | 1.00 | 1.22 | |
Molla per valvola DLM532/533 | ||||
135 | 232628-8 | 3.12 | 3.81 | |
Albero di connessione DLM533 | ||||
136 | 347647-2 | 25.36 | 30.94 | |
Rondella 6x12mm | ||||
137 | 941151-9 | 0.83 | 1.01 | |
Dado di bloccaggio 6-10 | ||||
138 | 252014-7 | 0.83 | 1.01 | |
Rondella 8 | ||||
139 | 267216-2 | 0.83 | 1.01 | |
Dado di bloccaggio 6-10 | ||||
140 | 252014-7 | 0.83 | 1.01 | |
Rondella 6x12mm | ||||
141 | 941151-9 | 0.83 | 1.01 | |
Rondella 8 | ||||
142 | 253762-1 | 0.98 | 1.20 | |
Passacavo DLM533 | ||||
143 | 422526-6 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
144 | 922233-6 | |||
Protezione del cavo DLM533 | ||||
145 | 412262-2 | 2.36 | 2.88 | |
Passacavo DLM532/533 | ||||
146 | 683A20-1 | 0.83 | 1.01 | |
Piano di falciatura DLM533 P | ||||
147 | 319918-7 | 439.02 | 535.60 | |
Piastra di altezza DLM532/533 | ||||
148 | 347582-4 | 3.97 | 4.84 | |
Bullone esagonale M8X25 * | ||||
149 | 921441-6 | 1.00 | 1.22 | |
Vite esagonale incassata M6x20 | ||||
150 | 265905-3 | 0.83 | 1.01 | |
Cappuccio dell'asse posteriore DLM532/533 | ||||
151 | 313290-9 | 2.36 | 2.88 | |
Piastra portante dell'asse posteriore DLM532/533 | ||||
152 | 347649-8 | 0.98 | 1.20 | |
Bullone esagonale M8X25 * | ||||
164 | 921441-6 | 1.00 | 1.22 | |
Manico per DLM533 | ||||
165 | 162740-9 | 19.23 | 23.46 | |
Etichetta Makita DLM533 | ||||
166 | 412499-1 | 7.21 | 8.80 | |
Piastra inferiore per il ponte falciante DLM533 | ||||
167 | 412263-0 | 10.50 | 12.81 | |
Vite esagonale incassata M6x20 | ||||
168 | 265905-3 | 0.83 | 1.01 | |
Bullone a flangia M8x12 | ||||
169 | 265324-3 | 1.18 | 1.44 | |
Cuscinetto a sfere 6002ddw | ||||
170 | 211236-8 | 9.24 | 11.27 | |
Montaggio ruota posteriore DLM532/533 | ||||
171 | 127513-7 | 23.06 | 28.13 | |
Cuscinetto a sfere 6002ddw | ||||
172 | 211236-8 | 9.24 | 11.27 | |
Ingranaggio 49 DLM532/533 | ||||
173 | 226941-4 | 13.82 | 16.86 | |
Rondella di bloccaggio S-12 | ||||
174 | 961052-5 | 0.83 | 1.01 | |
Ingranaggio 12 DLM532/533 | ||||
175 | 226940-6 | 3.96 | 4.83 | |
Piastra portacingoli DLM532 | ||||
176 | 347586-6 | 0.83 | 1.01 | |
Vite autofilettante 4x20 | ||||
177 | 266424-2 | 0.83 | 1.01 | |
Vite 5x12 | ||||
178 | 911213-7 | 0.83 | 1.01 | |
Tappo ruota DLM532/533 | ||||
179 | 459867-7 | 5.06 | 6.17 | |
Vite 5x12 | ||||
180 | 911213-7 | 0.83 | 1.01 | |
Supporto asse posteriore DLM532/533 P | ||||
181 | 327426-4 | 6.38 | 7.78 | |
Cuscinetto a sfera 6001Ddw A | ||||
182 | 210163-6 | 1.18 | 1.44 | |
Asse posteriore DLM532/533 | ||||
183 | 162689-3 | 25.36 | 30.94 | |
Vite esagonale M6X12 | ||||
184 | 922311-2 | 0.83 | 1.01 | |
Regolazione dell'altezza DLM532/533 | ||||
185 | 162694-0 | 8.21 | 10.02 | |
Supporto asse posteriore DLM532/533 P | ||||
186 | 327426-4 | 6.38 | 7.78 | |
Cuscinetto a sfera 6001Ddw A | ||||
187 | 210163-6 | 1.18 | 1.44 | |
Vite 5x12 | ||||
188 | 911213-7 | 0.83 | 1.01 | |
Tappo ruota DLM532/533 | ||||
189 | 459867-7 | 5.06 | 6.17 | |
Vite 5x12 | ||||
190 | 911213-7 | 0.83 | 1.01 | |
Piastra portacingoli DLM532 | ||||
191 | 347586-6 | 0.83 | 1.01 | |
Ingranaggio 49 DLM532/533 | ||||
192 | 226941-4 | 13.82 | 16.86 | |
Ingranaggio 12 DLM532/533 | ||||
193 | 226940-6 | 3.96 | 4.83 | |
Rondella di bloccaggio S-12 | ||||
194 | 961052-5 | 0.83 | 1.01 | |
Cuscinetto a sfere 6002ddw | ||||
195 | 211236-8 | 9.24 | 11.27 | |
Montaggio ruota posteriore DLM532/533 | ||||
196 | 127513-7 | 23.06 | 28.13 | |
Cuscinetto a sfere 6002ddw | ||||
197 | 211236-8 | 9.24 | 11.27 | |
Bullone a flangia M8x12 | ||||
198 | 265324-3 | 1.18 | 1.44 | |
Vite a lamiera 5x16mm | ||||
199 | 266388-0 | 0.83 | 1.01 | |
Piastra di regolazione dell'altezza DLM533 | ||||
200 | 347646-4 | 1.39 | 1.70 | |
Vite esagonale incassata M6x20 | ||||
201 | 265905-3 | 0.83 | 1.01 | |
Unità di azionamento DLM532/533 | ||||
202 | 127510-3 | 112.06 | 136.71 | |
Bullone a flangia M8x12 | ||||
203 | 265324-3 | 1.18 | 1.44 | |
Cuscinetto a sfere 6002ddw | ||||
204 | 211236-8 | 9.24 | 11.27 | |
Montaggio ruota anteriore DLM532/533 | ||||
205 | 127514-5 | 21.08 | 25.72 | |
Cuscinetto a sfere 6002ddw | ||||
206 | 211236-8 | 9.24 | 11.27 | |
Asse anteriore DLM532/533 | ||||
207 | 162688-5 | 19.23 | 23.46 | |
Cuscinetto a sfere 6002ddw | ||||
208 | 211236-8 | 9.24 | 11.27 | |
Montaggio ruota anteriore DLM532/533 | ||||
209 | 127514-5 | 21.08 | 25.72 | |
Cuscinetto a sfere 6002ddw | ||||
210 | 211236-8 | 9.24 | 11.27 | |
Bullone a flangia M8x12 | ||||
211 | 265324-3 | 1.18 | 1.44 | |
Piastra dell'asse anteriore DLM462 | ||||
212 | 347645-6 | 0.83 | 1.01 | |
Vite esagonale incassata M6x20 | ||||
213 | 265905-3 | 0.83 | 1.01 | |
Vite autofilettante 4x20 | ||||
214 | 266424-2 | 0.83 | 1.01 | |
Piastra dell'asse posteriore DLM533 P | ||||
215 | 347648-0 | 8.27 | 10.09 | |
Vite esagonale incassata M6x20 | ||||
216 | 265905-3 | 0.83 | 1.01 | |
Supporto dell'asse anteriore DLM533 | ||||
217 | 412264-8 | 0.98 | 1.20 |
