Qui troverai tutte le parti e i disegni disponibili di “Makita DLM530”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

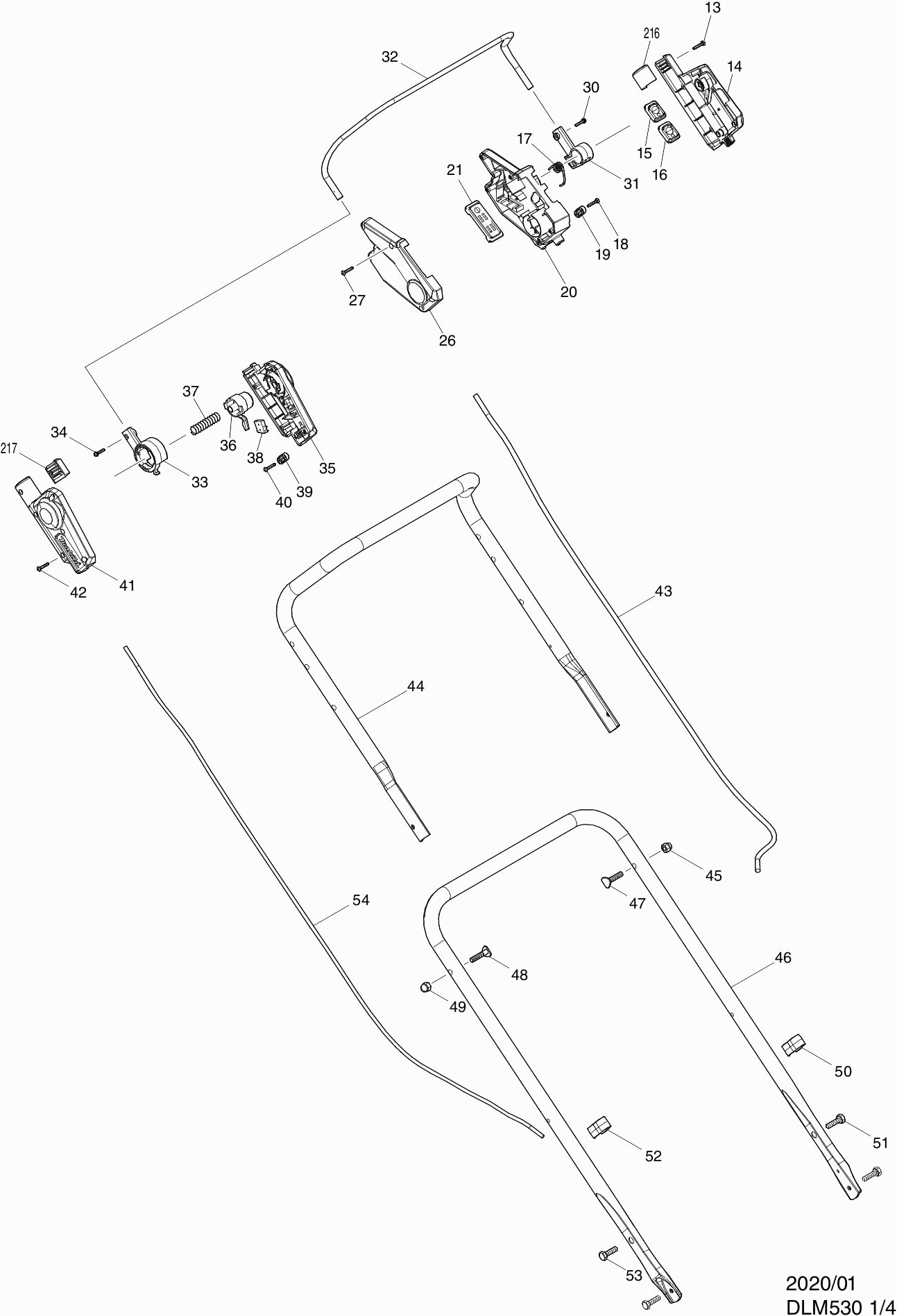

Disegni tecnici di Makita DLM530
Elenco parti di Makita DLM530
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite autofilettante 4x20 | ||||
| 013 | 266424-2 | 0.83 | 1.01 | |
| Coperchio del contenitore dell'interruttore DLM530 | ||||
| 014 | 183N81-4 | 3.11 | 3.79 | |
| Circuito di commutazione A DLM460 | ||||
| 015 | 140F09-7 | 11.82 | 14.42 | |
| Etichetta A/U AS1925 | ||||
| 015C10 | 810D46-0 | 2.71 | 3.31 | |
| Circuito di commutazione B DLM460 | ||||
| 016 | 140F10-2 | 11.82 | 14.42 | |
| Etichetta On/Off DLM460 | ||||
| 016C10 | 818A74-1 | 2.36 | 2.88 | |
| Molla di torsione 12 DLM532/533 | ||||
| 017 | 232575-3 | 0.83 | 1.01 | |
| Vite autofilettante 4x20 | ||||
| 018 | 266424-2 | 0.83 | 1.01 | |
| Staffa di serraggio | ||||
| 019 | 687124-5 | 0.83 | 1.01 | |
| Custodia dell'interruttore DLM530 | ||||
| 020 | 459908-9 | 2.38 | 2.90 | |
| Indicazione del circuito DLM532 | ||||
| 021 | 620C48-0 | 12.53 | 15.29 | |
| Etiquetta indicazione A | ||||
| 021C10 | 8007C8-5 | 1.66 | 2.03 | |
| Coperchio del contenitore dell'interruttore DLM530 | ||||
| 026 | 183N81-4 | 3.11 | 3.79 | |
| Vite autofilettante 4x20 | ||||
| 027 | 266424-2 | 0.83 | 1.01 | |
| Vite 4x20 | ||||
| 030 | 911138-5 | 0.83 | 1.01 | |
| Porta leva interruttore L DLM533 | ||||
| 031 | 459863-5 | 1.67 | 2.04 | |
| Dado esagonale M4 | ||||
| 031C10 | 931102-0 | 0.83 | 1.01 | |
| Leva di cambio DLM532/533 | ||||
| 032 | 327424-8 | 7.22 | 8.81 | |
| Supporto del leva di cambio R DLM533 | ||||
| 033 | 459856-2 | 2.02 | 2.46 | |
| Dado esagonale M4 | ||||
| 033C10 | 931102-0 | 0.83 | 1.01 | |
| Vite 4x20 | ||||
| 034 | 911138-5 | 0.83 | 1.01 | |
| Set di scatole di interruttori DLM532/533 | ||||
| 035 | 183P40-0 | 3.96 | 4.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 035-1 | 183X73-3 | |||
| Etiquetta indicazione B | ||||
| 035C10 | 8007C6-9 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 459857-0 | |||
| Molla a compressione 15 DLM460 | ||||
| 037 | 231227-3 | 0.83 | 1.01 | |
| Interruttore | ||||
| 038 | 632E26-0 | 10.99 | 13.41 | |
| Staffa di serraggio | ||||
| 039 | 687124-5 | 0.83 | 1.01 | |
| Vite autofilettante 4x20 | ||||
| 040 | 266424-2 | 0.83 | 1.01 | |
| Set di scatole di interruttori DLM532/533 | ||||
| 041 | 183P40-0 | 3.96 | 4.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041-1 | 183X73-3 | |||
| Etiquetta indicazione B | ||||
| 041C10 | 8007C6-9 | 0.83 | 1.01 | |
| Vite autofilettante 4x20 | ||||
| 042 | 266424-2 | 0.83 | 1.01 | |
| Cablaggio DLM530 | ||||
| 043 | 699144-7 | 15.65 | 19.09 | |
| Palo spingitore sopra DLM532/533 | ||||
| 044 | 327421-4 | 17.38 | 21.20 | |
| Cappuccio della dadi M8 DLM532/533 | ||||
| 045 | 252278-3 | 0.83 | 1.01 | |
| Palo spingitore sotto DLM532 | ||||
| 046 | 327422-2 | 17.38 | 21.20 | |
| Vite a taglio M8x38mm DLM532/533 | ||||
| 047 | 265A62-3 | 0.83 | 1.01 | |
| Vite a taglio M8x38mm DLM532/533 | ||||
| 048 | 265A62-3 | 0.83 | 1.01 | |
| Cappuccio della dadi M8 DLM532/533 | ||||
| 049 | 252278-3 | 0.83 | 1.01 | |
| Fascetta per cavi DLM532/533 | ||||
| 050 | 459905-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 051 | 921451-3 | |||
| Fascetta per cavi DLM532/533 | ||||
| 052 | 459905-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | 921451-3 | |||
| Cablaggio A DLM532/533 | ||||
| 054 | 699142-1 | 5.06 | 6.17 | |
| Non più disponibile, nessuna sostituzione | ||||
| 055 | 127412-3 | |||
| Coperchio della batteria DLM532/533 | ||||
| 056 | 140S03-7 | 12.22 | 14.91 | |
| Etichetta "avvertimento" | ||||
| 056C10 | 890380-0 | 2.71 | 3.31 | |
| Anello ferma E-5 | ||||
| 057 | 961018-5 | 0.83 | 1.01 | |
| Asta 6mm DLM532/533 | ||||
| 058 | 327536-7 | 0.83 | 1.01 | |
| Chiave di sicurezza DLM460 | ||||
| 059 | 643535-4 | 3.12 | 3.81 | |
| Vite M3x14 | ||||
| 060 | 266404-8 | 0.83 | 1.01 | |
| Leva di cambio A DLM532/533 | ||||
| 061 | 459851-2 | 0.98 | 1.20 | |
| O-ring 24mm DLM532/533 | ||||
| 062 | 213896-2 | 0.83 | 1.01 | |
| Leveraggio di bloccaggio DLM532/533 | ||||
| 063 | 459852-0 | 0.83 | 1.01 | |
| Molla di compressione 7 | ||||
| 064 | 231037-8 | 0.83 | 1.01 | |
| Vite autofilettante 4x20 | ||||
| 065 | 266424-2 | 0.83 | 1.01 | |
| Copertura del piano di taglio DLM532 | ||||
| 066 | 459847-3 | 15.60 | 19.03 | |
| Targhetta DLM530 | ||||
| 067 | 856P83-2 | 2.71 | 3.31 | |
| Custodia della batteria DLM462/532 | ||||
| 068 | 183N78-3 | 6.38 | 7.78 | |
| Penna di gomma 6 | ||||
| 068C10 | 263005-3 | 0.83 | 1.01 | |
| Vite autofilettante 4x20 | ||||
| 069 | 266424-2 | 0.83 | 1.01 | |
| Etichetta del numero di serie DLM530 | ||||
| 070 | 856P90-5 | 0.83 | 1.01 | |
| Unità di connessione (3 contatti) | ||||
| 071 | 644809-6 | 3.96 | 4.83 | |
| Vite autofilettante 4x20 | ||||
| 072 | 266424-2 | 0.83 | 1.01 | |
| Custodia della batteria DLM462/532 | ||||
| 073 | 183N78-3 | 6.38 | 7.78 | |
| Penna di gomma 6 | ||||
| 073C10 | 263005-3 | 0.83 | 1.01 | |
| Vite autofilettante 4x20 | ||||
| 080 | 266424-2 | 0.83 | 1.01 | |
| Staffa di serraggio | ||||
| 081 | 687124-5 | 0.83 | 1.01 | |
| Striscia di terminali * | ||||
| 082 | 687051-6 | 0.83 | 1.01 | |
| Controller DLM530 | ||||
| 083 | 620C46-4 | 337.45 | 411.69 | |
| Vite autofilettante 4x20 | ||||
| 084 | 266424-2 | 0.83 | 1.01 | |
| Cablaggio B DLM532/533 | ||||
| 085 | 632P74-5 | 9.24 | 11.27 | |
| Buffer B DLM532/533 | ||||
| 086 | 422529-0 | 0.83 | 1.01 | |
| Buffer A DLM532/533 | ||||
| 088 | 422528-2 | 0.83 | 1.01 | |
| Interruttore 1703,4703 DLM532 | ||||
| 089 | 651444-3 | 12.22 | 14.91 | |
| Vite autofilettante 4x20 | ||||
| 091 | 266424-2 | 0.83 | 1.01 | |
| Staffa di serraggio | ||||
| 092 | 687124-5 | 0.83 | 1.01 | |
| Striscia di terminali * | ||||
| 093 | 687051-6 | 0.83 | 1.01 | |
| Vite Vk 20mm | ||||
| 094 | 911233-1 | 0.83 | 1.01 | |
| Piastra inferiore DLM532/533 | ||||
| 095 | 459848-1 | 17.38 | 21.20 | |
| Carcassa del motore superiore DLM532/533 | ||||
| 096 | 319869-4 | 8.21 | 10.02 | |
| Rondella di bloccaggio da 19mm DLM532/533 | ||||
| 097 | 253455-0 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6000ddw | ||||
| 098 | 210141-6 | 1.18 | 1.44 | |
| Assemblaggio del motore DLM532/533 | ||||
| 099 | 519606-8 | 112.06 | 136.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 100 | 211387-7 | |||
| Vite Parker 2x8mm DLM532/533 | ||||
| 101 | 265B29-7 | 0.83 | 1.01 | |
| Controller B DLM532/533 | ||||
| 102 | 620B88-2 | 19.23 | 23.46 | |
| Campo DLM532/533 | ||||
| 103 | 629465-3 | 112.06 | 136.71 | |
| Carcassa del motore inferiore DLM532/533 | ||||
| 104 | 319870-9 | 9.24 | 11.27 | |
| Vite 5X70 * | ||||
| 105 | 911691-1 | 1.18 | 1.44 | |
| Vite M3X6 | ||||
| 106 | 652031-1 | 0.83 | 1.01 | |
| Vite Vk 20mm | ||||
| 107 | 911233-1 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108 | 922441-9 | |||
| Staffe di montaggio per motore DLM532/533 | ||||
| 109 | 319867-8 | 17.38 | 21.20 | |
| Piastra intermedia del motore DLM532/533 | ||||
| 110 | 459853-8 | 2.02 | 2.46 | |
| Vite 4x16 | ||||
| 111 | 911126-2 | 0.83 | 1.01 | |
| Ventola 170 DLM532/533 | ||||
| 112 | 240205-2 | 5.06 | 6.17 | |
| Supporto per lama circolare DLM532/533 | ||||
| 113 | 319868-6 | 5.06 | 6.17 | |
| Vite autofilettante 4x20 | ||||
| 114 | 266424-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | 191D52-7 | |||
| Vite della lama di taglio M8x35mm DLM532 A | ||||
| 116 | 265A69-9 | 0.83 | 1.01 | |
| Mulchinleg DLM532 | ||||
| 117 | 127516-1 | 8.00 | 9.76 | |
| Pulsante di blocco DLM462/532 | ||||
| 118 | 459884-7 | 1.00 | 1.22 | |
| Molla di compressione 7 | ||||
| 119 | 231401-3 | 0.83 | 1.01 | |
| Porta pulsante di blocco DLM462/532 | ||||
| 120 | 459885-5 | 1.00 | 1.22 | |
| Vite autofilettante 4x20 | ||||
| 121 | 266424-2 | 0.83 | 1.01 | |
| Coperchio di espulsione DLM532 | ||||
| 123 | 140R96-8 | 10.52 | 12.83 | |
| Etichetta di avvertimento | ||||
| 123C10 | 8007P8-6 | 0.83 | 1.01 | |
| Vite a brugola M8 DLM532/533 | ||||
| 124 | 265B20-5 | 0.83 | 1.01 | |
| Supporto asta di spinta L DLM532 | ||||
| 125 | 347579-3 | 8.21 | 10.02 | |
| Molla di torsione 6mm | ||||
| 126 | 233597-6 | 0.83 | 1.01 | |
| Anello ferma E-5 | ||||
| 127 | 961018-5 | 0.83 | 1.01 | |
| Asse coperchio di espulsione 6mm DLM532 | ||||
| 128 | 327418-3 | 2.02 | 2.46 | |
| Bullone a brugola M5x12mm Ck | ||||
| 129 | 922213-2 | 0.83 | 1.01 | |
| Portacoperchio DLM532/533 | ||||
| 130 | 459877-4 | 2.02 | 2.46 | |
| Impugnatura posteriore DLM532 | ||||
| 131 | 162692-4 | 10.50 | 12.81 | |
| Supporto dell'impugnatura destra DLM533 | ||||
| 132 | 347578-5 | 7.22 | 8.81 | |
| FERMAGLIO PER CAVO | ||||
| 133 | 451825-9 | 0.83 | 1.01 | |
| Vite a brugola M8 DLM532/533 | ||||
| 134 | 265B20-5 | 0.83 | 1.01 | |
| Molla per valvola DLM532/533 | ||||
| 135 | 232628-8 | 3.12 | 3.81 | |
| Asta di collegamento DLM532 | ||||
| 136 | 347580-8 | 23.06 | 28.13 | |
| Rondella 6x12mm | ||||
| 137 | 941151-9 | 0.83 | 1.01 | |
| Dado di bloccaggio 6-10 | ||||
| 138 | 252014-7 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 139 | 267216-2 | 0.83 | 1.01 | |
| Dado di bloccaggio 6-10 | ||||
| 140 | 252014-7 | 0.83 | 1.01 | |
| Rondella 6x12mm | ||||
| 141 | 941151-9 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 142 | 253762-1 | 0.98 | 1.20 | |
| Deck di taglio DLM530 | ||||
| 147 | 347591-3 | 138.80 | 169.34 | |
| Piastra di altezza DLM532/533 | ||||
| 148 | 347582-4 | 3.97 | 4.84 | |
| Vite a brugola M8 DLM532/533 | ||||
| 149 | 265B20-5 | 0.83 | 1.01 | |
| Vite esagonale M6X12 | ||||
| 150 | 922311-2 | 0.83 | 1.01 | |
| Cappuccio dell'asse posteriore DLM532/533 | ||||
| 151 | 313290-9 | 2.36 | 2.88 | |
| Bullone a brugola M5x12mm Ck | ||||
| 157 | 922213-2 | 0.83 | 1.01 | |
| Molla di torsione 9mm DLM532/533 | ||||
| 159 | 232567-2 | 0.83 | 1.01 | |
| Piastra laterale DLM532 | ||||
| 160 | 347584-0 | 1.67 | 2.04 | |
| Asse 8mm DLM532 | ||||
| 161 | 327420-6 | 0.98 | 1.20 | |
| Anello di arresto E-7 | ||||
| 162 | 961013-5 | 0.83 | 1.01 | |
| Coperchio laterale DLM532 | ||||
| 163 | 459886-3 | 3.54 | 4.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 164 | 922441-9 | |||
| Maniglia per DLM462 | ||||
| 165 | 459870-8 | 5.06 | 6.17 | |
| Coperchio per DLM532 | ||||
| 166 | 459871-6 | 10.50 | 12.81 | |
| Piastra inferiore del piano di falciatura DLM532 | ||||
| 167 | 459872-4 | 12.22 | 14.91 | |
| Vite autofilettante 4x20 | ||||
| 168 | 266424-2 | 0.83 | 1.01 | |
| Bullone a flangia M8x12 | ||||
| 169 | 265324-3 | 1.18 | 1.44 | |
| Cuscinetto a sfere 6002ddw | ||||
| 170 | 211236-8 | 9.24 | 11.27 | |
| Montaggio ruota posteriore DLM532/533 | ||||
| 171 | 127513-7 | 23.06 | 28.13 | |
| Cuscinetto a sfere 6002ddw | ||||
| 172 | 211236-8 | 9.24 | 11.27 | |
| Vite 5x12 | ||||
| 178 | 911213-7 | 0.83 | 1.01 | |
| Tappo ruota DLM532/533 | ||||
| 179 | 459867-7 | 5.06 | 6.17 | |
| Vite 5x12 | ||||
| 180 | 911213-7 | 0.83 | 1.01 | |
| Supporto per asse posteriore DLM462 P | ||||
| 181 | 327435-3 | 6.38 | 7.78 | |
| Asse posteriore DLM532/533 | ||||
| 183 | 162689-3 | 25.36 | 30.94 | |
| Vite esagonale M6X12 | ||||
| 184 | 922311-2 | 0.83 | 1.01 | |
| Regolazione dell'altezza DLM532/533 | ||||
| 185 | 162694-0 | 8.21 | 10.02 | |
| Supporto per asse posteriore DLM462 P | ||||
| 186 | 327435-3 | 6.38 | 7.78 | |
| Vite 5x12 | ||||
| 188 | 911213-7 | 0.83 | 1.01 | |
| Tappo ruota DLM532/533 | ||||
| 189 | 459867-7 | 5.06 | 6.17 | |
| Vite 5x12 | ||||
| 190 | 911213-7 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6002ddw | ||||
| 195 | 211236-8 | 9.24 | 11.27 | |
| Montaggio ruota posteriore DLM532/533 | ||||
| 196 | 127513-7 | 23.06 | 28.13 | |
| Cuscinetto a sfere 6002ddw | ||||
| 197 | 211236-8 | 9.24 | 11.27 | |
| Bullone a flangia M8x12 | ||||
| 198 | 265324-3 | 1.18 | 1.44 | |
| Bullone a flangia M8x12 | ||||
| 203 | 265324-3 | 1.18 | 1.44 | |
| Cuscinetto a sfere 6002ddw | ||||
| 204 | 211236-8 | 9.24 | 11.27 | |
| Montaggio ruota anteriore DLM532/533 | ||||
| 205 | 127514-5 | 21.08 | 25.72 | |
| Cuscinetto a sfere 6002ddw | ||||
| 206 | 211236-8 | 9.24 | 11.27 | |
| Asse anteriore DLM532/533 | ||||
| 207 | 162688-5 | 19.23 | 23.46 | |
| Cuscinetto a sfere 6002ddw | ||||
| 208 | 211236-8 | 9.24 | 11.27 | |
| Montaggio ruota anteriore DLM532/533 | ||||
| 209 | 127514-5 | 21.08 | 25.72 | |
| Cuscinetto a sfere 6002ddw | ||||
| 210 | 211236-8 | 9.24 | 11.27 | |
| Bullone a flangia M8x12 | ||||
| 211 | 265324-3 | 1.18 | 1.44 | |
| Piastra di bloccaggio albero | ||||
| 212 | 341462-6 | 1.39 | 1.70 | |
| Vite autofilettante 4x20 | ||||
| 213 | 266424-2 | 0.83 | 1.01 | |
| Tulle di passaggio DLM462 | ||||
| 215 | 422533-9 | 0.83 | 1.01 | |
| Cappuccio del manico DLM462 | ||||
| 216 | 459907-1 | 0.83 | 1.01 | |
| Cappuccio del manico DLM462 | ||||
| 217 | 459907-1 | 0.83 | 1.01 | |
