Qui troverai tutte le parti e i disegni disponibili di “Makita DJR187”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

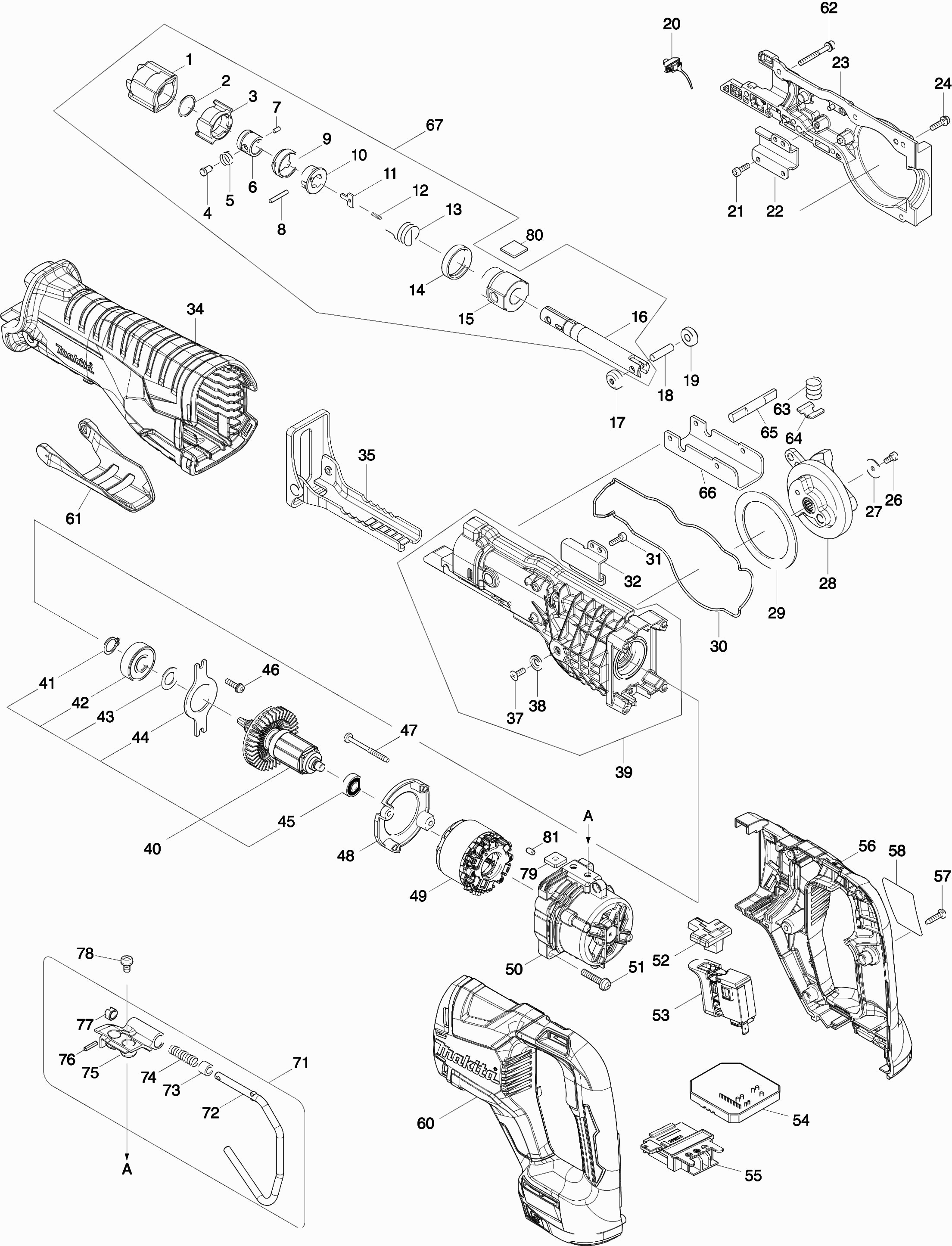

Disegni tecnici di Makita DJR187
Elenco parti di Makita DJR187
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
CAPPUCCIO PROTETTIVO | ||||
001 | 424763-8 | 0.83 | 1.01 | |
Anello di bloccaggio 18A | ||||
002 | 257430-8 | 0.83 | 1.01 | |
Bussola di controllo | ||||
003 | 310662-9 | 7.22 | 8.81 | |
Spina a collare 5 | ||||
004 | 256569-4 | 0.83 | 1.01 | |
Molla a Compressione 6 | ||||
005 | 233345-3 | 0.83 | 1.01 | |
Molla a Compressione 6 | ||||
005A | 233345-3 | 0.83 | 1.01 | |
Molla a Compressione 6 | ||||
005B | 233345-3 | 0.83 | 1.01 | |
Boccola di guida Bjr181 A | ||||
006 | 327043-0 | 1.20 | 1.46 | |
Spinotto 3 | ||||
007 | 268094-3 | 2.02 | 2.46 | |
Penna 3 | ||||
008 | 256158-5 | 0.83 | 1.01 | |
Guida manicotto di sterzo | ||||
009 | 417791-0 | 2.02 | 2.46 | |
MANICOTTO ESATRICO | ||||
010 | 418311-3 | 0.83 | 1.01 | |
Piastra di pressione ISC 240 completa | ||||
011 | 345214-7 | 0.98 | 1.20 | |
Molla di pressione 2 | ||||
012 | 233025-1 | 0.83 | 1.01 | |
Molla di torsione 17 | ||||
013 | 231687-9 | 0.83 | 1.01 | |
Anello di gomma | ||||
014 | 424762-0 | 0.83 | 1.01 | |
Assemblea di sega Compl | ||||
015 | 127397-3 | 28.02 | 34.18 | |
Anello di tenuta 14 | ||||
015A | 213151-2 | 2.71 | 3.31 | |
Anello X 14 | ||||
015B | 213174-0 | 2.71 | 3.31 | |
Assemblea di sega Compl | ||||
016 | 127397-3 | 28.02 | 34.18 | |
Ruota di supporto | ||||
017 | 310663-7 | 0.83 | 1.01 | |
Perno 6 | ||||
018 | 268341-2 | 0.83 | 1.01 | |
Ruota di supporto | ||||
019 | 310663-7 | 0.83 | 1.01 | |
Circuito di luce | ||||
020 | 620434-7 | 5.06 | 6.17 | |
Vite a brugola 4x12 | ||||
021 | 265353-6 | 0.83 | 1.01 | |
ASTA | ||||
022 | 346936-2 | 1.20 | 1.46 | |
Custodia del ingranaggio | ||||
023 | 143362-4 | 11.82 | 14.42 | |
Vite 4x16 A | ||||
024 | 911526-6 | 0.83 | 1.01 | |
Vite a brugola M4X8 A | ||||
026 | 265911-8 | 0.83 | 1.01 | |
Rondella 4 | ||||
027 | 267491-0 | 0.83 | 1.01 | |
Ingranaggio DJR187 A | ||||
028 | 140D35-4 | 21.23 | 25.90 | |
Rondella 54 | ||||
029 | 267490-2 | 1.67 | 2.04 | |
Anello di tenuta | ||||
030 | 424764-6 | 0.83 | 1.01 | |
Vite a brugola 4x12 | ||||
031 | 265353-6 | 0.83 | 1.01 | |
ASTA | ||||
032 | 346935-4 | 1.20 | 1.46 | |
Manicotto di Protezione | ||||
034 | 424765-4 | 15.60 | 19.03 | |
Non più disponibile, nessuna sostituzione | ||||
035 | 161811-9 | |||
Vite a testa svasata 4x10 | ||||
037 | 265135-6 | 0.83 | 1.01 | |
Rondella 6 | ||||
038 | 253825-3 | 0.83 | 1.01 | |
Scatola ingranaggi L DJR187 | ||||
039 | 127462-8 | 21.23 | 25.90 | |
Indotto Compl DJR360 A | ||||
040 | 519528-2 | 63.68 | 77.69 | |
Rondella di bloccaggio S-12 | ||||
041 | 961052-5 | 0.83 | 1.01 | |
Cuscinetto a sfere 6201dw1 | ||||
042 | 211129-9 | 7.22 | 8.81 | |
Rondella 12 | ||||
043 | 253744-3 | 0.83 | 1.01 | |
Blocco del cuscinetto | ||||
044 | 285740-3 | 0.83 | 1.01 | |
Cuscinetto a sfere 607Zz A | ||||
045 | 211382-7 | 3.20 | 3.90 | |
Vite 4x16 A | ||||
046 | 911526-6 | 0.83 | 1.01 | |
Vite autofilettante 4x45 | ||||
047 | 266069-6 | 0.83 | 1.01 | |
Piastra intermedia Djr187 | ||||
048 | 456178-1 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
049 | 629179-4 | |||
Custodia del motore | ||||
050 | 412476-3 | 3.96 | 4.83 | |
Vite 5x25 | ||||
051 | 911243-8 | 0.83 | 1.01 | |
Pulsante di inversione Djr187 | ||||
052 | 456177-3 | 2.02 | 2.46 | |
Interruttore | ||||
053 | 650759-5 | 17.38 | 21.20 | |
Controller A Djr187 A | ||||
054 | 620812-1 | 68.20 | 83.20 | |
Unità di connessione Bcl182D(3 Cont) A | ||||
055 | 643523-1 | 5.06 | 6.17 | |
Unità di connessione | ||||
055A | 643874-2 | 3.54 | 4.32 | |
Nessuna informazione disponibile, non ordinabile | ||||
056 | 183C47-8 | |||
Set di maniglie Djr187 A | ||||
056A | 183K23-0 | 23.06 | 28.13 | |
Penna di gomma 6 | ||||
056C10 | 263005-3 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
057 | 266326-2 | |||
Tapschr 4x18mm DGA520 A | ||||
057-1 | 265B67-9 | 0.83 | 1.01 | |
TARGHETTA | ||||
058 | 851P12-0 | 2.71 | 3.31 | |
Nessuna informazione disponibile, non ordinabile | ||||
060 | 183C47-8 | |||
Set di maniglie Djr187 A | ||||
060A | 183K23-0 | 23.06 | 28.13 | |
Penna di gomma 6 | ||||
060C10 | 263005-3 | 0.83 | 1.01 | |
Manico di sblocco | ||||
061 | 456176-5 | 1.39 | 1.70 | |
Vite a brugola M4x35 | ||||
062 | 266979-7 | 0.83 | 1.01 | |
Molla a compressione 12 | ||||
063 | 231231-2 | 0.83 | 1.01 | |
Piastra di Blocco | ||||
064 | 346938-8 | 0.83 | 1.01 | |
Bullone di bloccaggio | ||||
065 | 326599-0 | 3.12 | 3.81 | |
Piastra di guida Djr187 | ||||
066 | 346937-0 | 2.03 | 2.48 | |
Assemblea di sega Compl | ||||
067 | 127397-3 | 28.02 | 34.18 | |
Draaghaak reciprozaag | ||||
071 | 123455-3 | 5.00 | 6.10 | |
Nessuna informazione disponibile, non ordinabile | ||||
072 | 281223-1 | |||
Boccola 6 | ||||
073 | 262561-0 | 0.83 | 1.01 | |
Molla di compressione 7 | ||||
074 | 233455-6 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
075 | 319344-0 | |||
Spinotto elastico 3-12 | ||||
076 | 951057-3 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
077 | 310661-1 | |||
Vite 5x10 | ||||
078 | 911209-8 | 0.83 | 1.01 | |
Dado quadrato M5 | ||||
079 | 264002-2 | 0.83 | 1.01 | |
Feltro di smorzamento | ||||
080 | 424858-7 | 0.83 | 1.01 | |
Spillo in Gomma 4 | ||||
081 | 263002-9 | 0.83 | 1.01 |
