Qui troverai tutte le parti e i disegni disponibili di “Makita DJR183”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

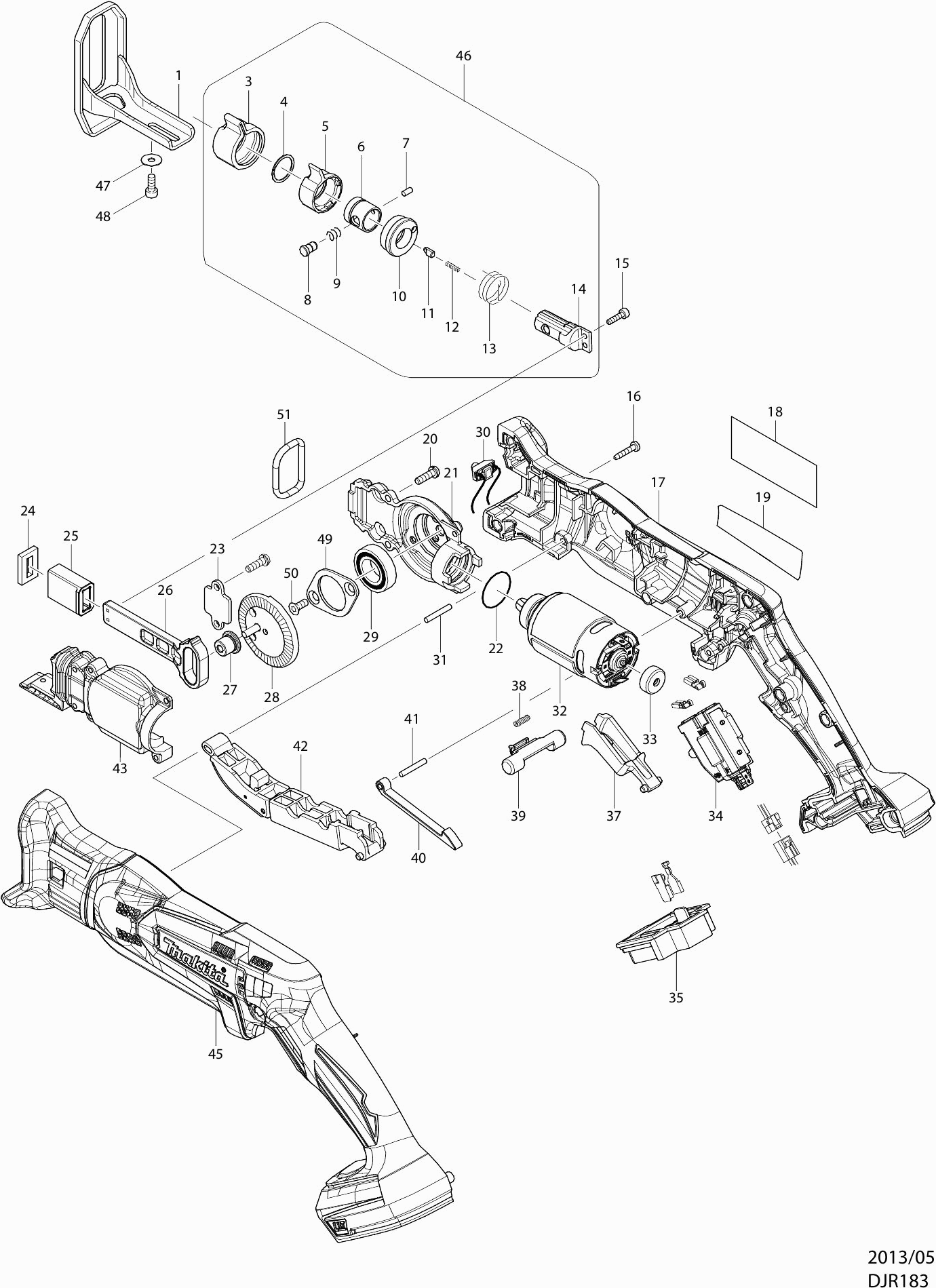

Disegni tecnici di Makita DJR183
Elenco parti di Makita DJR183
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Piede di sega | ||||
001 | 165740-8 | 4.67 | 5.70 | |
Nessuna informazione disponibile, non ordinabile | ||||
003 | 424466-4 | |||
Nessuna informazione disponibile, non ordinabile | ||||
004 | 257981-1 | |||
Nessuna informazione disponibile, non ordinabile | ||||
005 | 310496-0 | |||
Nessuna informazione disponibile, non ordinabile | ||||
006 | 331963-2 | |||
Spinotto 3 | ||||
007 | 268094-3 | 2.02 | 2.46 | |
Spina a collare 5 | ||||
008 | 256492-3 | 0.83 | 1.01 | |
Molla a Compressione 6 | ||||
009 | 233345-3 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
010 | 453071-0 | |||
Nessuna informazione disponibile, non ordinabile | ||||
011 | 310495-2 | |||
Molla di pressione 2 | ||||
012 | 233025-1 | 0.83 | 1.01 | |
Molla di torsione 17 JR3051 | ||||
013 | 233594-2 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
014 | 326113-2 | |||
Vite esagonale M3x12mm | ||||
015 | 265910-0 | 0.83 | 1.01 | |
Vite autofilettante 3x16 | ||||
016 | 266130-9 | 0.83 | 1.01 | |
Penna di gomma 6 | ||||
017C10 | 263005-3 | 0.83 | 1.01 | |
Gomma spugna DJR183 | ||||
017C20 | 423475-0 | 0.83 | 1.01 | |
Piastra con nome DJR183 | ||||
019 | 814V98-1 | 2.71 | 3.31 | |
Vite filettata M4X14mm JR100/102D | ||||
020 | 266747-8 | 0.83 | 1.01 | |
Custodia del ingranaggio | ||||
021 | 319060-4 | 7.22 | 8.81 | |
Anello O 22 | ||||
022 | 213961-7 | 0.83 | 1.01 | |
Piastra di guida | ||||
023 | 346525-3 | 0.83 | 1.01 | |
Rondella protettiva | ||||
024 | 443185-3 | 0.83 | 1.01 | |
Guida per sega | ||||
025 | 313220-0 | 2.02 | 2.46 | |
BARRA TOMMY | ||||
026 | 313271-3 | 4.45 | 5.43 | |
Boccola del cuscinetto 4mm | ||||
027 | 313270-5 | 1.39 | 1.70 | |
Set di ingranaggi | ||||
028 | 142284-5 | 11.84 | 14.44 | |
Cuscinetto a sfera 6902Zz A | ||||
029 | 210153-9 | 0.98 | 1.20 | |
Circuito di luce DJR183 | ||||
030 | 620237-9 | 3.96 | 4.83 | |
Penna 3 | ||||
031 | 256158-5 | 0.83 | 1.01 | |
Motore 18.0V Jv185D * | ||||
032 | 629109-5 | 21.08 | 25.72 | |
Anello di arresto | ||||
033 | 424467-2 | 0.83 | 1.01 | |
Interruttore DJR183 | ||||
034 | 650712-1 | 28.02 | 34.18 | |
Unità di connessione 18v (3 contatti) | ||||
035 | 643852-2 | 3.12 | 3.81 | |
Pulsante di commutazione "r" | ||||
037 | 453072-8 | 1.02 | 1.24 | |
Molla di compressione 4 | ||||
038 | 233438-6 | 0.83 | 1.01 | |
Pulsante Blocco di Sicurezza | ||||
039 | 454661-2 | 1.67 | 2.04 | |
Asta di collegamento | ||||
040 | 313219-5 | 1.39 | 1.70 | |
Penna 3 | ||||
041 | 256158-5 | 0.83 | 1.01 | |
Manico dell'interruttore 'f' | ||||
042 | 141128-6 | 4.45 | 5.43 | |
Coperchio interno | ||||
043 | 319061-2 | 5.71 | 6.97 | |
Set custodia del motore DJR183 | ||||
045 | 187760-2 | 13.82 | 16.86 | |
Penna di gomma 6 | ||||
045 | 263005-3 | 0.83 | 1.01 | |
Gomma spugna DJR183 | ||||
045 | 423475-0 | 0.83 | 1.01 | |
Set di seghe (incl. n. 3 a 14) | ||||
046 | 126201-3 | 23.06 | 28.13 | |
Rondella 4 | ||||
047 | 253874-0 | 0.83 | 1.01 | |
Bullone Allen M4x10 | ||||
048 | 922112-8 | 0.83 | 1.01 | |
Blocco del cuscinetto | ||||
049 | 285738-0 | 0.83 | 1.01 | |
Vite a croce 4x10 | ||||
050 | 265035-0 | 0.83 | 1.01 | |
Anello di gomma 23 | ||||
051 | 424597-9 | 0.83 | 1.01 |
