Qui troverai tutte le parti e i disegni disponibili di “Makita DHW080ZK”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

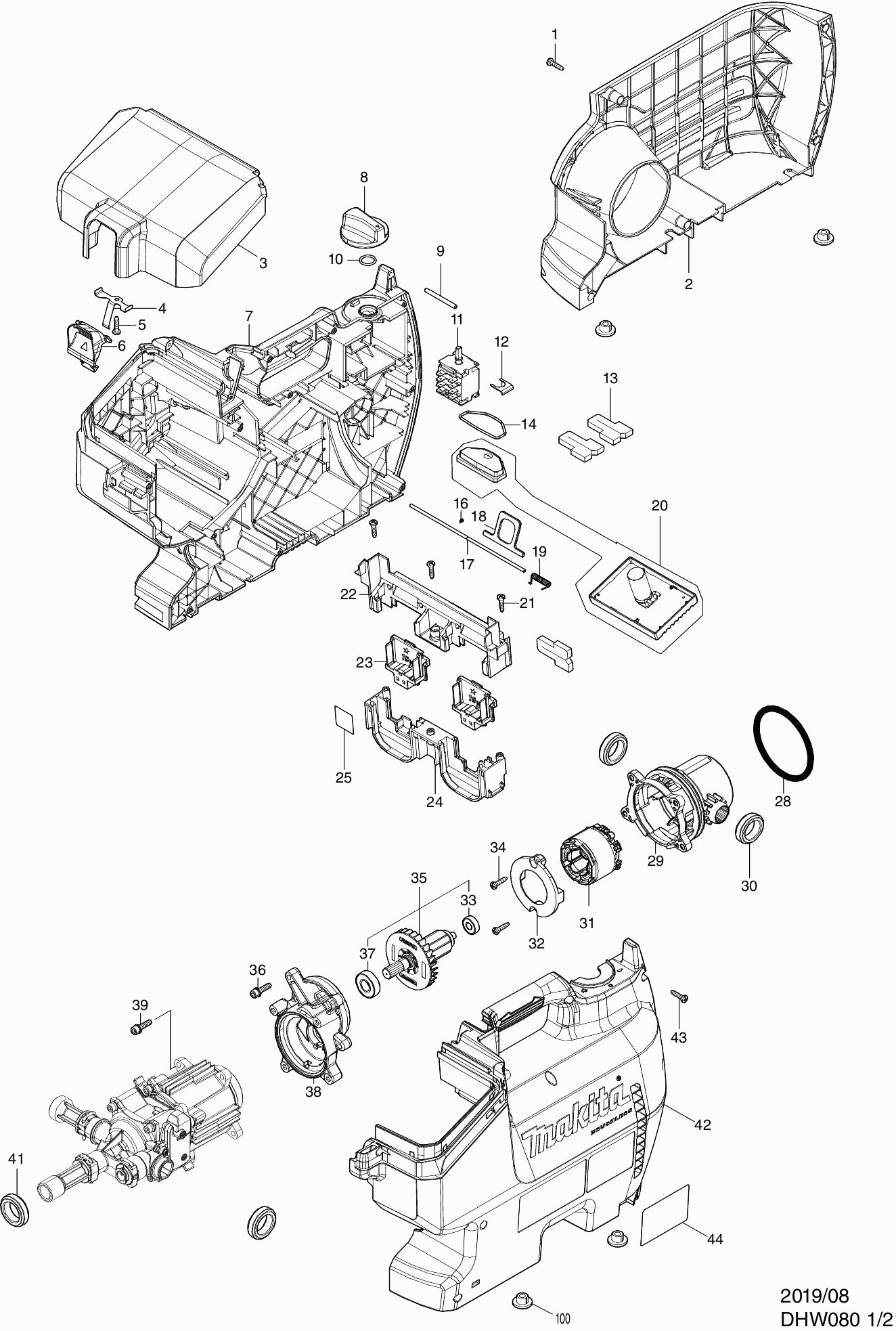

Disegni tecnici di Makita DHW080ZK
Elenco parti di Makita DHW080ZK
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| TAPSCHR 4X18MM DGA520 A | ||||
| 001 | 265B67-9 | 1.00 | 1.22 | |
| Scatola degli accessori DHW080 | ||||
| 002 | 458336-5 | 14.30 | 17.45 | |
| Coperchio della scatola della batteria DHW080 | ||||
| 003 | 458332-3 | 8.40 | 10.25 | |
| Molla a balestra DLM460 | ||||
| 004 | 232471-5 | 1.20 | 1.46 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 005 | 265B67-9 | 1.00 | 1.22 | |
| Chiusura DHW080 | ||||
| 006 | 459380-5 | 2.40 | 2.93 | |
| Set di alloggiamento DHW080 | ||||
| 007 | 183M37-1 | 46.20 | 56.36 | |
| Etichetta di avvertimento Hw1200 | ||||
| 007C10 | 809R02-9 | 2.40 | 2.93 | |
| Pulsante di interruttore Hw1200 | ||||
| 008 | 456837-7 | 1.20 | 1.46 | |
| Spinotto della cerniera 4mm | ||||
| 009 | 268292-9 | 1.00 | 1.22 | |
| Anello O 14 | ||||
| 010 | 213176-6 | 1.00 | 1.22 | |
| Interruttore 1703 DVC750L | ||||
| 011 | 651382-9 | 13.20 | 16.10 | |
| Piastra di chiusura DHW080 | ||||
| 012 | 347530-3 | 1.20 | 1.46 | |
| Buffer DHW080 | ||||
| 013 | 422411-3 | 1.20 | 1.46 | |
| Anello O 38 | ||||
| 014 | 213527-3 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 016 | 257926-9 | |||
| Spina della cerniera DHW080 | ||||
| 017 | 327333-1 | 1.20 | 1.46 | |
| Gancio DHW080 | ||||
| 018 | 347513-3 | 2.40 | 2.93 | |
| Molla di torsione 4mm DHW080 | ||||
| 019 | 232435-9 | 1.00 | 1.22 | |
| Controller DHW080 | ||||
| 020 | 620B17-5 | 161.70 | 197.27 | |
| Etichetta indicazione DUC306 | ||||
| 020C10 | 819R38-0 | 2.40 | 2.93 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 021 | 265B67-9 | 1.00 | 1.22 | |
| Supporto DHW080 | ||||
| 022 | 183M55-9 | 8.40 | 10.25 | |
| Penna di gomma 6 | ||||
| 022C10 | 263005-3 | 1.00 | 1.22 | |
| Unità di connessione (3 contatti) | ||||
| 023 | 644809-6 | 4.80 | 5.86 | |
| Supporto DHW080 | ||||
| 024 | 183M55-9 | 8.40 | 10.25 | |
| Penna di gomma 6 | ||||
| 024C10 | 263005-3 | 1.00 | 1.22 | |
| Etichetta del numero di serie DHW080 | ||||
| 025 | 855Y74-4 | 2.40 | 2.93 | |
| Gomma d'urto DHW080 | ||||
| 028 | 422250-1 | 2.40 | 2.93 | |
| Carter del motore DHW080 | ||||
| 029 | 458326-8 | 8.40 | 10.25 | |
| Buffer DHW080 | ||||
| 030 | 422409-0 | 1.20 | 1.46 | |
| Campo DHW080 | ||||
| 031 | 629414-0 | 45.48 | 55.49 | |
| VELD DHW080 A | ||||
| 031-1 | 629C12-8 | 14.30 | 17.45 | |
| Piastra di riempimento DHW080 | ||||
| 032 | 458327-6 | 1.20 | 1.46 | |
| Cuscinetto a sfere 607Zz A | ||||
| 033 | 211382-7 | 1.20 | 1.46 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 034 | 265B67-9 | 1.00 | 1.22 | |
| Indotto DHW080 | ||||
| 035 | 519570-3 | 39.60 | 48.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 922233-6 | |||
| Cuscinetto a sfere 6001dw | ||||
| 037 | 211131-2 | 9.60 | 11.71 | |
| Set di ingranaggi cpl DHW080 | ||||
| 038 | 161823-2 | 11.00 | 13.42 | |
| Spillo in Gomma 4 | ||||
| 038C10 | 263002-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 039 | 922233-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 040 | 127722-8 | |||
| Buffer DHW080 | ||||
| 041 | 422409-0 | 1.20 | 1.46 | |
| Set di alloggiamento DHW080 | ||||
| 042 | 183M37-1 | 46.20 | 56.36 | |
| Etichetta di avvertimento Hw1200 | ||||
| 042C10 | 809R02-9 | 2.40 | 2.93 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 043 | 265B67-9 | 1.00 | 1.22 | |
| Targhetta DHW080 | ||||
| 044 | 855Y66-3 | 3.60 | 4.39 | |
| Armadio di comando DHW080 | ||||
| 045 | 183M00-4 | 3.60 | 4.39 | |
| Vite 3x16 | ||||
| 046 | 911028-2 | 1.00 | 1.22 | |
| Interruttore DHW080 | ||||
| 047 | 632N61-2 | 11.00 | 13.42 | |
| Armadio di comando DHW080 | ||||
| 048 | 183M00-4 | 3.60 | 4.39 | |
| Vite autofilettante 3x16 | ||||
| 049 | 266130-9 | 1.00 | 1.22 | |
| Anello O 67mm DHW080 | ||||
| 050 | 213706-3 | 1.00 | 1.22 | |
| Cuscinetto a sfere 628DDW | ||||
| 051 | 210032-1 | 4.80 | 5.86 | |
| Ingranaggio 47 DHW080 | ||||
| 052 | 221597-8 | 9.60 | 11.71 | |
| Albero DHW080 | ||||
| 053 | 327076-5 | 3.60 | 4.39 | |
| Carcassa della pompa DHW080 | ||||
| 054 | 161821-6 | 26.40 | 32.21 | |
| Piastra di scatto DHW080 | ||||
| 055 | 347341-6 | 17.60 | 21.47 | |
| Bullone esagonale interno M6x20mm | ||||
| 056 | 265A34-8 | 1.00 | 1.22 | |
| Cuscinetto di spinta 2454 DHW080 | ||||
| 057 | 210176-7 | 39.60 | 48.31 | |
| Rondella di bloccaggio S-12 | ||||
| 058 | 961052-5 | 1.00 | 1.22 | |
| Perno del pistone DHW080 | ||||
| 059 | 327075-7 | 22.00 | 26.84 | |
| Anello di bloccaggio C DHW080 | ||||
| 060 | 347340-8 | 1.00 | 1.22 | |
| Molla di compressione 22mm DHW080 | ||||
| 061 | 232434-1 | 1.00 | 1.22 | |
| Anello O 67mm DHW080 | ||||
| 062 | 213706-3 | 1.00 | 1.22 | |
| Cilindro della pompa DHW080 | ||||
| 063 | 319670-7 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 064 | 922233-6 | |||
| Anello di Tenuta 12mm DHW080 | ||||
| 065 | 213861-1 | 4.80 | 5.86 | |
| Porta sigillo 12mm DHW080 | ||||
| 066 | 458323-4 | 1.20 | 1.46 | |
| Anello di tenuta 12mm DHW080 | ||||
| 067 | 422254-3 | 4.80 | 5.86 | |
| Testa del cilindro DHW080 | ||||
| 068 | 161820-8 | 16.50 | 20.13 | |
| O-ring 53 | ||||
| 069 | 213656-2 | 1.20 | 1.46 | |
| Valvola di scarico DHW080 | ||||
| 070 | 458320-0 | 1.00 | 1.22 | |
| Molla di pressione 7mm DHW080 | ||||
| 071 | 232432-5 | 1.00 | 1.22 | |
| Supporto della valvola DHW080 | ||||
| 072 | 458321-8 | 2.40 | 2.93 | |
| O-ring 21 | ||||
| 073 | 213379-2 | 1.00 | 1.22 | |
| Anello O 13mm DHW080 | ||||
| 074 | 213238-0 | 1.00 | 1.22 | |
| Anello O-ring 5mm | ||||
| 075 | 213005-3 | 1.00 | 1.22 | |
| Portamolla A DHW080 | ||||
| 076 | 458322-6 | 1.20 | 1.46 | |
| Molla di compressione 6mm DHW080 | ||||
| 077 | 232433-3 | 1.00 | 1.22 | |
| Anello O 10 | ||||
| 078 | 213055-8 | 1.00 | 1.22 | |
| Portaboccola di regolazione DHW080 | ||||
| 079 | 458309-8 | 2.40 | 2.93 | |
| Anello O 7 | ||||
| 080 | 213011-8 | 1.00 | 1.22 | |
| Anello O-ring 5mm | ||||
| 081 | 213005-3 | 1.00 | 1.22 | |
| Copertura del corpo pompa DHW080 | ||||
| 082 | 319784-2 | 30.80 | 37.58 | |
| Perno U DHW080 | ||||
| 083 | 327074-9 | 1.20 | 1.46 | |
| Valvola di sfiato DHW080 | ||||
| 084 | 126765-7 | 6.00 | 7.32 | |
| Anello O 14 | ||||
| 085 | 213176-6 | 1.00 | 1.22 | |
| Valvola di ingresso DHW080 | ||||
| 086 | 458316-1 | 2.40 | 2.93 | |
| Anello O 14 | ||||
| 087 | 213176-6 | 1.00 | 1.22 | |
| Valvola di scarico DHW080 | ||||
| 088 | 458315-3 | 2.38 | 2.90 | |
| Coperchio della pompa DHW080 | ||||
| 089 | 458310-3 | 2.40 | 2.93 | |
| Anello O 16 | ||||
| 090 | 213223-3 | 1.00 | 1.22 | |
| Anello O 14 | ||||
| 091 | 213154-6 | 1.00 | 1.22 | |
| Perno di pressione DHW080 | ||||
| 092 | 458311-1 | 2.40 | 2.93 | |
| Molla di pressione 11mm DHW080 | ||||
| 093 | 232429-4 | 1.00 | 1.22 | |
| Rivetto 5A DHW080 | ||||
| 094 | 253407-1 | 1.00 | 1.22 | |
| Anello O-ring 5mm | ||||
| 095 | 213005-3 | 1.00 | 1.22 | |
| Rivetto 5B DHW080 | ||||
| 096 | 253408-9 | 1.00 | 1.22 | |
| Bullone esagonale interno M5x50mm | ||||
| 097 | 265A33-0 | 1.00 | 1.22 | |
| Buffer DHW080 | ||||
| 098 | 422409-0 | 1.20 | 1.46 | |
| Piede | ||||
| 100 | 286212-1 | 1.00 | 1.22 | |
| CONTROLLER B DHW080 | ||||
| 102 | 620K96-7 | 13.20 | 16.10 | |
| DRAADBOOM DGA700 | ||||
| 103 | 638A35-3 | 4.80 | 5.86 | |
| MET.SCHR M2X6MM | ||||
| 104 | 652119-7 | 1.00 | 1.22 | |
