Qui troverai tutte le parti e i disegni disponibili di “Makita DHS900”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

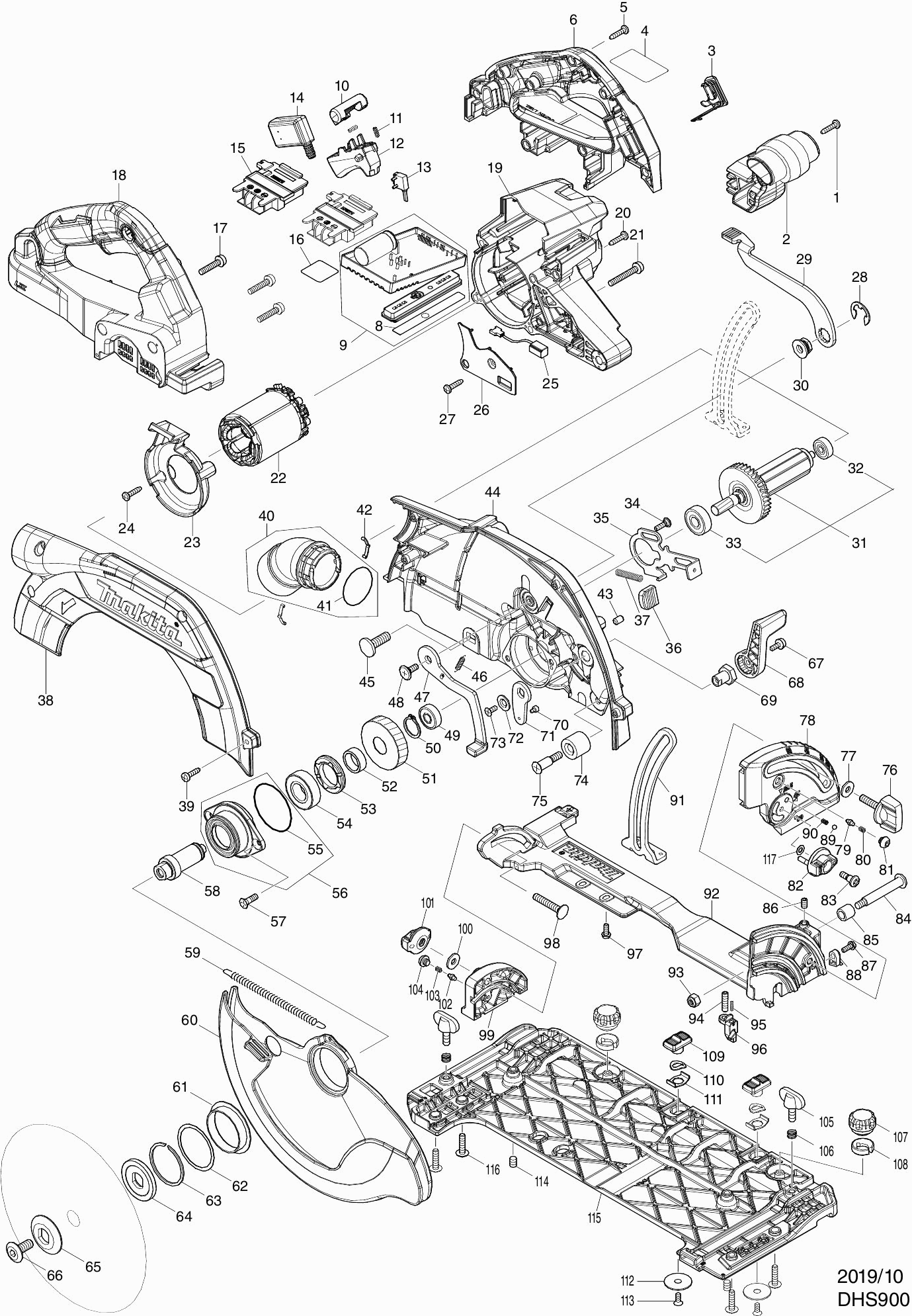

Disegni tecnici di Makita DHS900
Elenco parti di Makita DHS900
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 001 | 266326-2 | |||
| Manico (annotante) DHS900 | ||||
| 002 | 459828-7 | 7.22 | 8.81 | |
| Cappuccio di copertura DGA701 | ||||
| 003 | 140F99-0 | 2.36 | 2.88 | |
| Anello O 16 | ||||
| 003C10 | 213218-6 | 0.83 | 1.01 | |
| Etichetta DGA701 | ||||
| 003C20 | 818H07-8 | 2.71 | 3.31 | |
| Piastra del nome DHS900 | ||||
| 004 | 856L73-1 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 005 | 266326-2 | |||
| Set di Maniglie DHS900 | ||||
| 006 | 183N39-3 | 25.36 | 30.94 | |
| Penna di gomma 6 | ||||
| 006C10 | 263005-3 | 0.83 | 1.01 | |
| Etichetta di indicazione DLS111 | ||||
| 008 | 813T74-0 | 2.71 | 3.31 | |
| Controller DHS900 | ||||
| 009 | 620C59-5 | 146.44 | 178.66 | |
| Pulsante di blocco Kp0810/C | ||||
| 010 | 419704-7 | 1.46 | 1.78 | |
| Molla di compressione 4 | ||||
| 011 | 231433-0 | 0.83 | 1.01 | |
| Leva del cambio DHS900 | ||||
| 012 | 459829-5 | 1.18 | 1.44 | |
| Unità di commutazione DHS782 | ||||
| 013 | 632M92-5 | 10.50 | 12.81 | |
| Interruttore C3Xa-1Pspm Dsp600 | ||||
| 014 | 651083-9 | 19.29 | 23.53 | |
| Unità di connessione | ||||
| 015 | 643874-2 | 3.54 | 4.32 | |
| Etichetta numero di serie DHS900 | ||||
| 016 | 856L79-9 | 0.83 | 1.01 | |
| Vite 5x25 | ||||
| 017 | 911243-8 | 0.83 | 1.01 | |
| Set di Maniglie DHS900 | ||||
| 018 | 183N39-3 | 25.36 | 30.94 | |
| Penna di gomma 6 | ||||
| 018C10 | 263005-3 | 0.83 | 1.01 | |
| Case motore DHS900 | ||||
| 019 | 459823-7 | 13.79 | 16.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 020 | 266326-2 | |||
| Vite 5x36 | ||||
| 021 | 911258-5 | 0.83 | 1.01 | |
| Motore 2x18V DHS900 | ||||
| 022 | 629462-9 | 38.72 | 47.24 | |
| Piastra intermedia DHS900 | ||||
| 023 | 459826-1 | 2.02 | 2.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 024 | 266326-2 | |||
| Circuito LED DHR680 | ||||
| 025 | 620936-3 | 8.21 | 10.02 | |
| Cappuccio della lampada DHS900 | ||||
| 026 | 459827-9 | 1.18 | 1.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 027 | 266326-2 | |||
| Anello di bloccaggio E-12 | ||||
| 028 | 257953-6 | 0.83 | 1.01 | |
| Leva 132mm DHS900 | ||||
| 029 | 271453-2 | 1.39 | 1.70 | |
| Dado di bloccaggio DHS782 | ||||
| 030 | 252262-8 | 9.24 | 11.27 | |
| Indotto 2x18V DHS900 | ||||
| 031 | 519602-6 | 39.57 | 48.28 | |
| Cuscinetto a sfere 626zz | ||||
| 032 | 210143-2 | 2.71 | 3.31 | |
| Cuscinetto a sfere 6000ddw | ||||
| 033 | 211289-7 | 12.22 | 14.91 | |
| Vite in metallo M4x14mm DHS782 | ||||
| 034 | 251529-1 | 0.83 | 1.01 | |
| Anello di bloccaggio dell'asse DHS900 | ||||
| 035 | 347575-1 | 1.18 | 1.44 | |
| Tappo | ||||
| 036 | 286039-9 | 0.83 | 1.01 | |
| Molla di compressione 6 5903R | ||||
| 037 | 233084-5 | 0.83 | 1.01 | |
| Copertura lama sega DHS900 | ||||
| 038 | 319860-2 | 21.08 | 25.72 | |
| Vite autofilettante Ct 4x16 | ||||
| 039 | 266034-5 | 0.83 | 1.01 | |
| Stofafzuigadapter cirkelzaag | ||||
| 040 | 136173-4 | 2.00 | 2.44 | |
| Anello O 30 4100Kb | ||||
| 041 | 213444-7 | 0.83 | 1.01 | |
| Molla a Balia | ||||
| 042 | 232227-6 | 1.39 | 1.70 | |
| Penna di gomma 6 | ||||
| 043 | 263005-3 | 0.83 | 1.01 | |
| Custodia lama sega DHS900 | ||||
| 044 | 140P83-5 | 45.48 | 55.49 | |
| Anello-O 26 | ||||
| 044C10 | 213434-0 | 0.83 | 1.01 | |
| Etichetta scala DHS900 | ||||
| 044C20 | 8004T1-0 | 0.83 | 1.01 | |
| Bullone per carrucole 8x25 | ||||
| 045 | 266396-1 | 0.83 | 1.01 | |
| Molla di tensione 4mm DHS900 | ||||
| 046 | 232563-0 | 0.83 | 1.01 | |
| Leva DHS900 | ||||
| 047 | 162686-9 | 3.12 | 3.81 | |
| Vite Met. M5x14mm | ||||
| 048 | 265A60-7 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608Zz A | ||||
| 049 | 210046-0 | 0.83 | 1.01 | |
| Anello di bloccaggio S-17 | ||||
| 050 | 961057-5 | 0.83 | 1.01 | |
| Ingranaggio 46mm DHS900 | ||||
| 051 | 226934-1 | 4.45 | 5.43 | |
| Anello 17 DHS782 | ||||
| 052 | 257451-0 | 0.98 | 1.20 | |
| Blocco del cuscinetto 23-36 Ga7010 | ||||
| 053 | 285809-3 | 2.10 | 2.56 | |
| Cuscinetto a sfere 6003ddw | ||||
| 054 | 210301-0 | 5.80 | 7.08 | |
| Anello O 46 | ||||
| 055 | 213623-7 | 0.83 | 1.01 | |
| Cuscinetto DHS900 | ||||
| 056 | 136192-0 | 4.45 | 5.43 | |
| Vite svasata 5x13 | ||||
| 057 | 265034-2 | 0.83 | 1.01 | |
| Asse di taglio DHS782 | ||||
| 058 | 327192-3 | 3.12 | 3.81 | |
| Molla di tensione 6mm DHS900 | ||||
| 059 | 232562-2 | 1.18 | 1.44 | |
| Guardia molla DCS553 | ||||
| 060 | 319861-0 | 21.08 | 25.72 | |
| Bussola di distanza DHS900 | ||||
| 061 | 459830-0 | 0.98 | 1.20 | |
| Rondella 40 | ||||
| 062 | 267337-0 | 0.83 | 1.01 | |
| Anello di bloccaggio WR-40 DHS782 | ||||
| 063 | 257452-8 | 0.98 | 1.20 | |
| Flangia interna 40 | ||||
| 064 | 224360-8 | 9.67 | 11.80 | |
| Flangia esterna 38mm DHS900 | ||||
| 065 | 224600-4 | 1.66 | 2.03 | |
| Vite a brugola M8 DHS900 | ||||
| 066 | 265A59-2 | 0.83 | 1.01 | |
| Vite 4X10 | ||||
| 067 | 911113-1 | 0.83 | 1.01 | |
| Leva 55mm DHS900 | ||||
| 068 | 271451-6 | 1.39 | 1.70 | |
| Dado 4k M4x16mm DHS900 | ||||
| 069 | 252275-9 | 1.18 | 1.44 | |
| Vite a brugola M3x4mm DHS900 | ||||
| 070 | 265A82-7 | 0.83 | 1.01 | |
| Piastra di montaggio DHS900 | ||||
| 071 | 347576-9 | 0.98 | 1.20 | |
| Rondella 6mm DHS900 | ||||
| 072 | 347577-7 | 0.83 | 1.01 | |
| Vite a testa svasata 4x10 | ||||
| 073 | 265135-6 | 0.83 | 1.01 | |
| Bussola di gomma 8 DHS782 | ||||
| 074 | 262185-2 | 2.02 | 2.46 | |
| Vite metallica M6x30mm DHS782 | ||||
| 075 | 251572-0 | 0.83 | 1.01 | |
| Vite M6x26 | ||||
| 076 | 265776-8 | 0.98 | 1.20 | |
| Rondella 6 | ||||
| 077 | 253111-2 | 0.83 | 1.01 | |
| Guida angolare per DHS900 | ||||
| 078 | 319865-2 | 17.38 | 21.20 | |
| Spina del colletto 3-5 DHS782/83 | ||||
| 079 | 263041-9 | 0.83 | 1.01 | |
| Molla a compressione 3,5 Hr2400 | ||||
| 080 | 231234-6 | 2.02 | 2.46 | |
| Bullone esagonale M6x4 | ||||
| 081 | 266559-9 | 2.38 | 2.90 | |
| Pulsante di regolazione 27mm DHS900 | ||||
| 082 | 450704-8 | 1.00 | 1.22 | |
| Vite M5 | ||||
| 083 | 251370-2 | 0.83 | 1.01 | |
| Vite in acciaio M6 | ||||
| 084 | 251528-3 | 0.83 | 1.01 | |
| Rondella 8 DHS900 | ||||
| 085 | 257580-9 | 1.00 | 1.22 | |
| Bullone esagonale 5x8 | ||||
| 086 | 266229-0 | 0.83 | 1.01 | |
| Vite 4x12 | ||||
| 087 | 911116-5 | 0.83 | 1.01 | |
| Piastra di identificazione Sp6000 | ||||
| 088 | 419632-6 | 0.83 | 1.01 | |
| Palla di acciaio 4 | ||||
| 089 | 216008-6 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 090 | 233314-4 | 0.83 | 1.01 | |
| Guida di profondità DHS900 | ||||
| 091 | 347574-3 | 3.54 | 4.32 | |
| Set telaio DHS900 | ||||
| 092 | 140P89-3 | 30.70 | 37.45 | |
| Molla di pressione 2 | ||||
| 092C10 | 233025-1 | 0.83 | 1.01 | |
| Dado di pressione M4 | ||||
| 092C20 | 259008-3 | 0.83 | 1.01 | |
| Coperchio 14 Dsp600 | ||||
| 092C30 | 286041-2 | 1.18 | 1.44 | |
| Piastra distanziatrice | ||||
| 092C40 | 345747-2 | 2.02 | 2.46 | |
| Piastra telaio DHS900 | ||||
| 092C50 | 347392-9 | 0.83 | 1.01 | |
| Dado di bloccaggio 6-10 | ||||
| 093 | 252014-7 | 0.83 | 1.01 | |
| Vite di Regolazione M5x20mm DHS900 | ||||
| 094 | 265A83-5 | 0.83 | 1.01 | |
| Molla di pressione 2 | ||||
| 095 | 233025-1 | 0.83 | 1.01 | |
| Guida DHS900 | ||||
| 096 | 412210-1 | 1.67 | 2.04 | |
| Vite Metallica M4x12mm DHS900 | ||||
| 097 | 265A84-3 | 0.83 | 1.01 | |
| Vite di carro M6x35mm DHS900 | ||||
| 098 | 266332-7 | 0.83 | 1.01 | |
| Guida angolare inversa DHS900 | ||||
| 099 | 319866-0 | 13.82 | 16.86 | |
| Rondella 6 | ||||
| 100 | 253111-2 | 0.83 | 1.01 | |
| Manopola a stella M6 | ||||
| 101 | 252270-9 | 1.39 | 1.70 | |
| Spina del colletto 3-5 DHS782/83 | ||||
| 102 | 263041-9 | 0.83 | 1.01 | |
| Molla a compressione 3,5 Hr2400 | ||||
| 103 | 231234-6 | 2.02 | 2.46 | |
| Bullone esagonale M6x4 | ||||
| 104 | 266559-9 | 2.38 | 2.90 | |
| Bullone ad ali 6x15 | ||||
| 105 | 265726-3 | 1.18 | 1.44 | |
| Molla di compressione 8 | ||||
| 106 | 233376-2 | 0.93 | 1.13 | |
| Vite M4x3 | ||||
| 107 | 265775-0 | 1.67 | 2.04 | |
| Supporto | ||||
| 108 | 419627-9 | 0.83 | 1.01 | |
| Piastra di scorrimento Dsp600 | ||||
| 109 | 458092-7 | 1.39 | 1.70 | |
| Rondella elastica 10 | ||||
| 110 | 253932-2 | 0.83 | 1.01 | |
| Piastra di Chiusura | ||||
| 111 | 345977-5 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 112 | 345748-0 | 0.98 | 1.20 | |
| Vite a testa svasata 4x10 | ||||
| 113 | 912112-6 | 0.83 | 1.01 | |
| Bullone esagonale M6 | ||||
| 114 | 266225-8 | 0.83 | 1.01 | |
| Piastra di base DHS900 | ||||
| 115 | 319862-8 | 41.77 | 50.96 | |
| Vite a croce 5x20mm | ||||
| 116 | 265181-9 | 0.83 | 1.01 | |
| Rondella di bloccaggio 5 | ||||
| 117 | 253811-4 | 0.83 | 1.01 | |
