Qui troverai tutte le parti e i disegni disponibili di “Makita DHS710”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

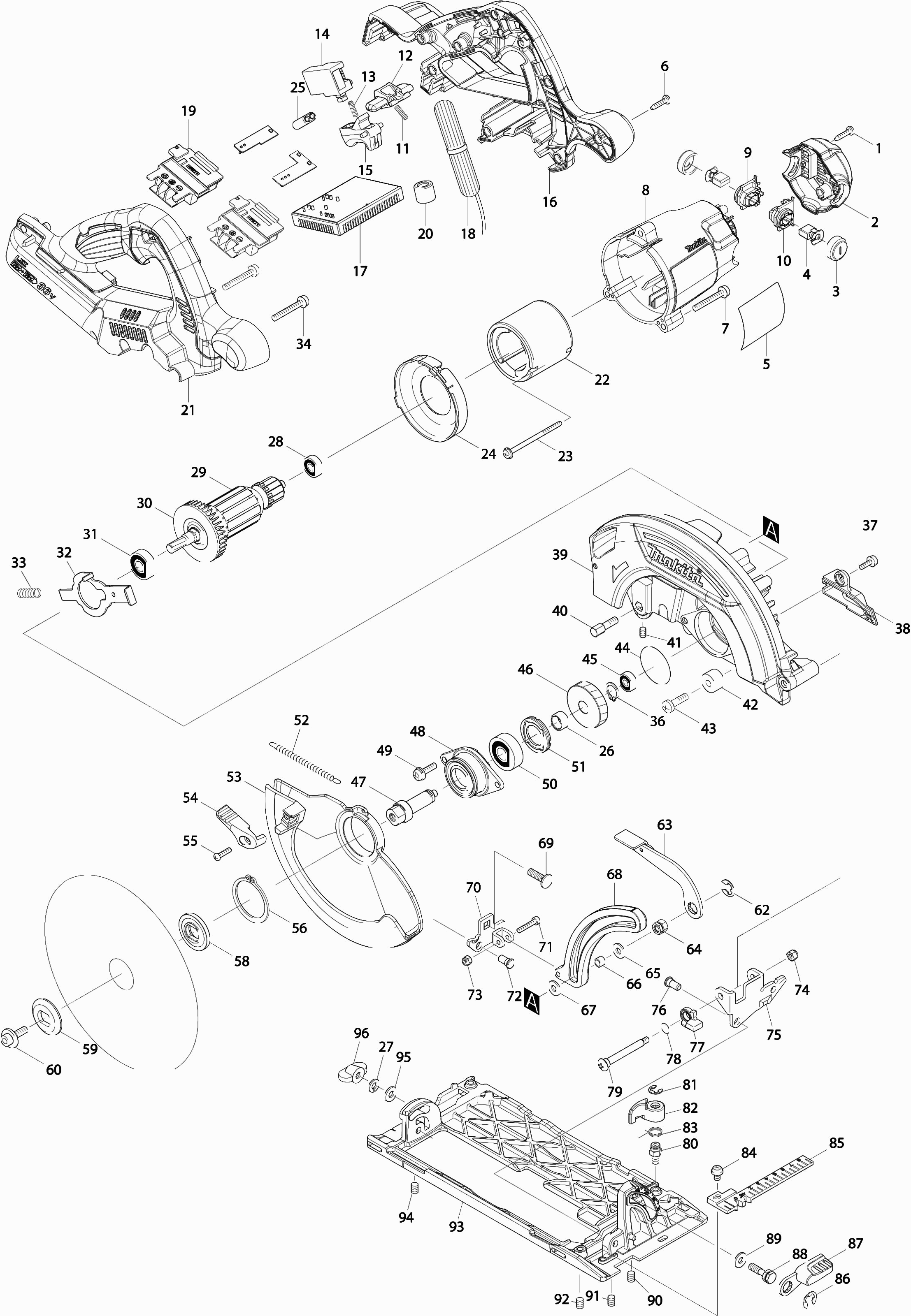

Disegni tecnici di Makita DHS710
Elenco parti di Makita DHS710
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| TAPSCHR 4X18MM DGA520 A | ||||
| 001 | 265B67-9 | 1.00 | 1.22 | |
| Coperchio del alloggiamento del motore | ||||
| 002 | 454697-1 | 2.40 | 2.93 | |
| Cappuccio della spazzola | ||||
| 003 | 643829-7 | 1.00 | 1.22 | |
| Spazzole di carbone | ||||
| 004 | 195023-2 | 5.00 | 6.10 | |
| Piastra di nome "dhs710" | ||||
| 005 | 814Y56-5 | 3.60 | 4.39 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 006 | 265B67-9 | 1.00 | 1.22 | |
| Vite 5x36 | ||||
| 007 | 911258-5 | 1.00 | 1.22 | |
| Custodia del motore | ||||
| 008 | 454693-9 | 9.60 | 11.71 | |
| Portaspazzole di Carbone | ||||
| 009 | 644503-0 | 2.40 | 2.93 | |
| Portaspazzole di Carbone | ||||
| 010 | 644504-8 | 2.40 | 2.93 | |
| Molla di compressione 4 | ||||
| 011 | 231469-9 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 012 | 419664-3 | 3.60 | 4.39 | |
| Molla di compressione 4 | ||||
| 013 | 231469-9 | 1.00 | 1.22 | |
| Interruttore | ||||
| 014 | 650730-9 | 11.00 | 13.42 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 015 | 419665-1 | 1.20 | 1.46 | |
| Set di maniglie | ||||
| 016 | 187768-6 | 26.40 | 32.21 | |
| Penna di gomma 6 | ||||
| 016A | 263005-3 | 1.00 | 1.22 | |
| Etichetta "numero di serie" | ||||
| 016B | 802G93-3 | 2.40 | 2.93 | |
| Unità di controllo | ||||
| 017 | 620828-6 | 106.70 | 130.17 | |
| Cablaggio | ||||
| 018 | 632B66-0 | 3.60 | 4.39 | |
| Unità di connessione Bcl182D(3 Cont) A | ||||
| 019 | 643523-1 | 6.00 | 7.32 | |
| Unità di connessione DTD153 3cont | ||||
| 019 | 643860-3 | 4.80 | 5.86 | |
| Filtro di linea | ||||
| 020 | 688163-8 | 1.20 | 1.46 | |
| Set di maniglie | ||||
| 021 | 187768-6 | 26.40 | 32.21 | |
| Penna di gomma 6 | ||||
| 021A | 263005-3 | 1.00 | 1.22 | |
| Etichetta "numero di serie" | ||||
| 021B | 802G93-3 | 2.40 | 2.93 | |
| Portamagnete AS3625 A | ||||
| 022 | 638571-3 | 11.00 | 13.42 | |
| Vite autofilettante Pf 4x65 | ||||
| 023 | 266060-4 | 2.40 | 2.93 | |
| Piastra Intermedia | ||||
| 024 | 454696-3 | 2.40 | 2.93 | |
| Filtro di linea | ||||
| 025 | 688172-7 | 1.20 | 1.46 | |
| Bussola 12mm | ||||
| 026 | 257349-1 | 6.00 | 7.32 | |
| Rondella elastica 6 A | ||||
| 027 | 253903-9 | 1.00 | 1.22 | |
| Cuscinetto a sfera 607llb | ||||
| 028 | 211021-9 | 4.80 | 5.86 | |
| Indotto 36v | ||||
| 029 | 519332-9 | 28.60 | 34.89 | |
| Girante 55mm | ||||
| 030 | 240045-8 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6000ddw | ||||
| 031 | 211289-7 | 13.20 | 16.10 | |
| Blocco Asse | ||||
| 032 | 344681-3 | 3.60 | 4.39 | |
| Molla a compressione 6x29mm | ||||
| 033 | 233117-6 | 1.00 | 1.22 | |
| Vite 5x36 | ||||
| 034 | 911258-5 | 1.00 | 1.22 | |
| Rondella di bloccaggio S-12 | ||||
| 035 | 961052-5 | 1.00 | 1.22 | |
| Rondella di bloccaggio S-12 | ||||
| 036 | 961052-5 | 1.00 | 1.22 | |
| Vite 5x16 | ||||
| 037 | 911224-2 | 1.00 | 1.22 | |
| Tubo di scarico | ||||
| 038 | 453285-1 | 2.40 | 2.93 | |
| Cappuccio della sega | ||||
| 039 | 142365-5 | 41.80 | 51.00 | |
| Anello-O 26 | ||||
| 039A | 213434-0 | 1.00 | 1.22 | |
| Vite a brugola M6X18 Hs6101 | ||||
| 040 | 265594-4 | 4.80 | 5.86 | |
| Bullone esagonale 5x8 | ||||
| 041 | 266229-0 | 1.00 | 1.22 | |
| Bussola di gomma 6 | ||||
| 042 | 262552-1 | 1.20 | 1.46 | |
| Vite metallica M6x20mm | ||||
| 043 | 265117-8 | 1.00 | 1.22 | |
| Vite 6x20 | ||||
| 043 | 251247-1 | 1.00 | 1.22 | |
| Anello O 39 | ||||
| 044 | 213512-6 | 2.40 | 2.93 | |
| Cuscinetto a sfere 606Zz A | ||||
| 045 | 210137-7 | 1.20 | 1.46 | |
| Ingrenaggio 49 | ||||
| 046 | 227786-3 | 6.00 | 7.32 | |
| Stantuffo | ||||
| 047 | 326357-4 | 4.80 | 5.86 | |
| Alloggiamento del cuscinetto | ||||
| 048 | 319088-2 | 2.40 | 2.93 | |
| Vite Vk 20mm | ||||
| 049 | 911233-1 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 050 | 211129-9 | 8.40 | 10.25 | |
| Anello di bloccaggio del cuscinetto 19-33 | ||||
| 051 | 285852-2 | 1.20 | 1.46 | |
| Molla di trazione 4mm | ||||
| 052 | 231877-4 | 1.00 | 1.22 | |
| Cappuccio di protezione a molla | ||||
| 053 | 319072-7 | 23.10 | 28.18 | |
| Pulsante 37 | ||||
| 054 | 272258-3 | 1.20 | 1.46 | |
| Vite 4X16 DUH501 A | ||||
| 055 | 265178-8 | 1.00 | 1.22 | |
| Anello di bloccaggio S-38 | ||||
| 056 | 961155-5 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 058 | 224593-5 | |||
| Flangia esterna 35mm | ||||
| 059 | 224409-4 | 2.40 | 2.93 | |
| Vite con bussola M6x20mm DHS710 A | ||||
| 060 | 266819-9 | 1.20 | 1.46 | |
| Anello di bloccaggio E-8 | ||||
| 062 | 257982-9 | 1.00 | 1.22 | |
| Leva KA 65 | ||||
| 063 | 272279-5 | 2.40 | 2.93 | |
| Dado esagonale M6 | ||||
| 064 | 264096-7 | 1.00 | 1.22 | |
| Rondella da 6mm | ||||
| 065 | 267100-1 | 1.20 | 1.46 | |
| Boccola 6 | ||||
| 066 | 257669-3 | 1.00 | 1.22 | |
| Rondella da 6mm | ||||
| 067 | 267100-1 | 1.20 | 1.46 | |
| Fermo profondità | ||||
| 068 | 141312-3 | 4.80 | 5.86 | |
| Vite a testa scanalata M6x20 | ||||
| 069 | 251919-8 | 1.00 | 1.22 | |
| Guida di gradazione | ||||
| 070 | 165670-3 | 1.20 | 1.46 | |
| Vite a testa esagonale 4x20 | ||||
| 071 | 922137-2 | 1.00 | 1.22 | |
| Spina del collare 6-7 | ||||
| 072 | 256480-0 | 1.00 | 1.22 | |
| Dado di bloccaggio M4x7mm | ||||
| 073 | 252126-6 | 1.00 | 1.22 | |
| Dado di blocco esagonale 5x8 | ||||
| 074 | 252103-8 | 1.20 | 1.46 | |
| Guida ad angolo | ||||
| 075 | 345590-9 | 3.60 | 4.39 | |
| Spina del collare 6-7 | ||||
| 076 | 256480-0 | 1.00 | 1.22 | |
| Fermaglio | ||||
| 077 | 318823-5 | 2.40 | 2.93 | |
| Anello O 9 | ||||
| 078 | 213062-1 | 1.00 | 1.22 | |
| Vite autotaraudée M5 | ||||
| 079 | 266734-7 | 2.40 | 2.93 | |
| Vite di regolazione M6x10mm | ||||
| 080 | 265571-6 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 081 | 259053-8 | |||
| Leva di blocco | ||||
| 082 | 453165-1 | 1.20 | 1.46 | |
| Molla di torsione 11mm | ||||
| 083 | 233596-8 | 1.00 | 1.22 | |
| Vite 5x8 | ||||
| 084 | 911203-0 | 1.00 | 1.22 | |
| Scala Hs7101 | ||||
| 085 | 453286-9 | 2.40 | 2.93 | |
| Anello di bloccaggio E-8 | ||||
| 086 | 257982-9 | 1.00 | 1.22 | |
| Leva di regolazione | ||||
| 087 | 272272-9 | 2.40 | 2.93 | |
| Vite a brugola M6X20mm DHS660 A | ||||
| 088 | 265B21-3 | 1.00 | 1.22 | |
| Rondella 6x12mm | ||||
| 089 | 941151-9 | 1.00 | 1.22 | |
| Bullone a testa esagonale M6x8 | ||||
| 090 | 265894-2 | 1.00 | 1.22 | |
| Bullone a testa esagonale M6x8 | ||||
| 091 | 265894-2 | 1.00 | 1.22 | |
| Bullone a testa esagonale M6x8 | ||||
| 092 | 265894-2 | 1.00 | 1.22 | |
| PIASTRA DI BASE | ||||
| 093 | 318819-6 | 38.50 | 46.97 | |
| Bullone a testa esagonale M6x8 | ||||
| 094 | 265894-2 | 1.00 | 1.22 | |
| Rondella 6x12mm | ||||
| 095 | 941151-9 | 1.00 | 1.22 | |
| Vite M6 | ||||
| 096 | 252631-3 | 2.40 | 2.93 | |
