Qui troverai tutte le parti e i disegni disponibili di “Makita DHR264”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

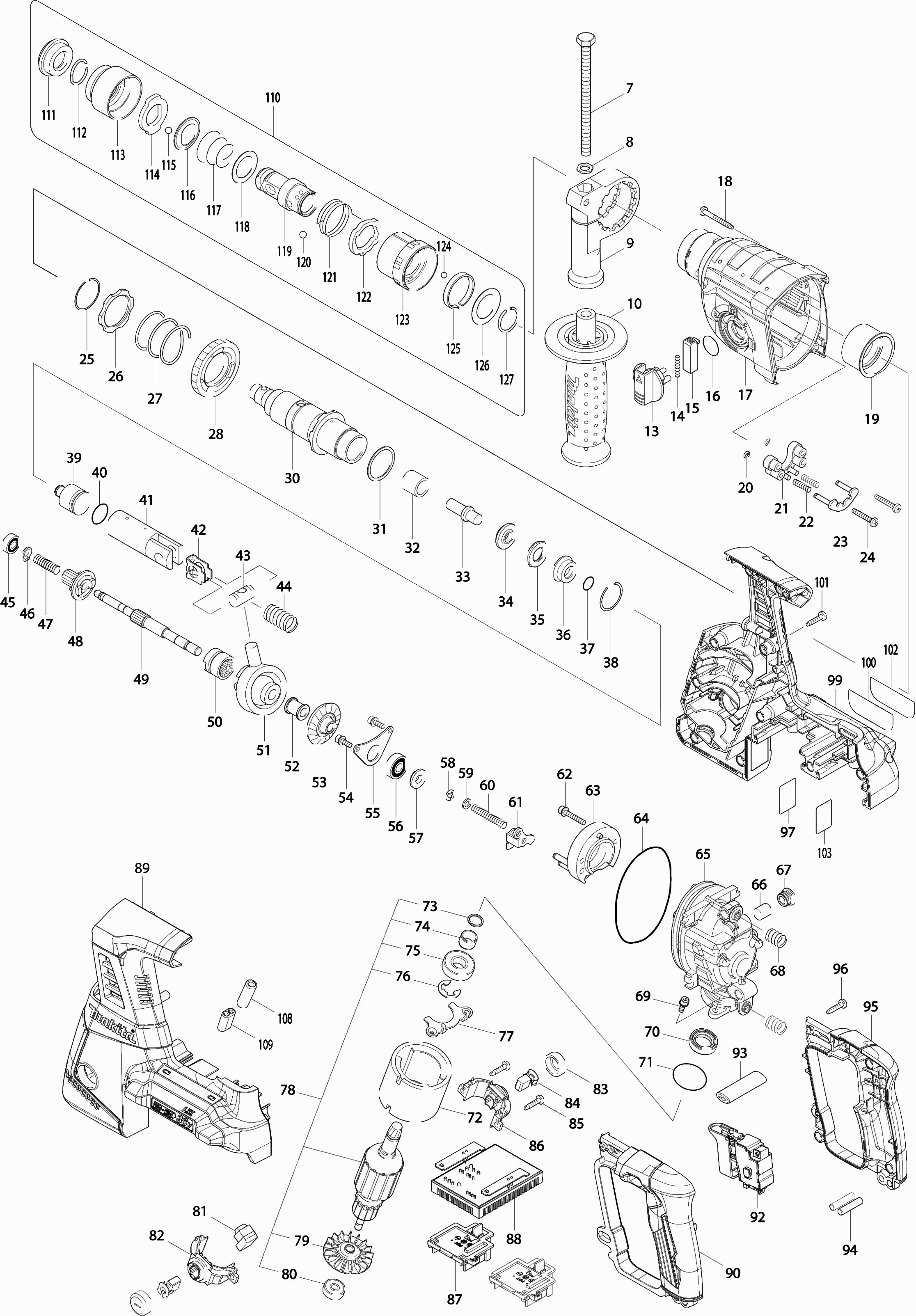

Disegni tecnici di Makita DHR264
Elenco parti di Makita DHR264
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 921923-8 | |||
| RONDINA | ||||
| 008 | 345280-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 417630-4 | |||
| Maniglia TSC 55 | ||||
| 010 | 158057-6 | 9.60 | 11.71 | |
| Pulsante di regolazione | ||||
| 013 | 450980-4 | 3.60 | 4.39 | |
| Molla di compressione 4 | ||||
| 014 | 233279-0 | 1.20 | 1.46 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 015 | 453706-3 | 1.20 | 1.46 | |
| Anello O 17 | ||||
| 016 | 213278-8 | 1.00 | 1.22 | |
| Cambio completo | ||||
| 017 | 158945-7 | 10.80 | 13.18 | |
| Anello di tenuta 25 | ||||
| 017A | 213345-9 | 2.40 | 2.93 | |
| Vite Met. Ck 4x40mm | ||||
| 018 | 266560-4 | 1.00 | 1.22 | |
| CUSCINETTO A RULLINI | ||||
| 019 | 153290-5 | 7.20 | 8.78 | |
| Anello di arresto E-3 | ||||
| 020 | 961017-7 | 1.00 | 1.22 | |
| Base di guida Hr2450 | ||||
| 021 | 417796-0 | 1.00 | 1.22 | |
| Molla a compressione 4 HR2450 nero | ||||
| 022 | 233344-5 | 1.00 | 1.22 | |
| Piastra di Blocco | ||||
| 023 | 163430-7 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 024 | 266374-1 | |||
| Anello di ritenzione 29 | ||||
| 025 | 233929-7 | 1.00 | 1.22 | |
| Rivetto 31 | ||||
| 026 | 267460-1 | 1.20 | 1.46 | |
| Molla a compressione 32 | ||||
| 027 | 233401-9 | 2.40 | 2.93 | |
| Ingranaggio 51 | ||||
| 028 | 227109-5 | 10.80 | 13.18 | |
| Portautensili | ||||
| 030 | 158307-9 | 29.70 | 36.23 | |
| Rondella 28 | ||||
| 031 | 267229-3 | 1.00 | 1.22 | |
| MANICOTTO FILETTATO | ||||
| 032 | 331769-8 | 2.40 | 2.93 | |
| Perno di percussione | ||||
| 033 | 324796-2 | 2.40 | 2.93 | |
| Anello 10 | ||||
| 034 | 324402-9 | 2.40 | 2.93 | |
| Anello tampone | ||||
| 035 | 421955-0 | 1.20 | 1.46 | |
| Alloggiamento dell'anello O | ||||
| 036 | 324216-6 | 6.00 | 7.32 | |
| Anello O 9 | ||||
| 037 | 213073-6 | 1.20 | 1.46 | |
| Rondella elastica 28 | ||||
| 038 | 233917-4 | 1.00 | 1.22 | |
| Colpitore | ||||
| 039 | 326404-1 | 3.60 | 4.39 | |
| Anello O 16 | ||||
| 040 | 213227-5 | 1.20 | 1.46 | |
| Cilindro del pistone | ||||
| 041 | 318132-2 | 13.20 | 16.10 | |
| Piastra di Guida | ||||
| 042 | 346036-8 | 1.00 | 1.22 | |
| Perno Del Pistone Hr2440/50 A | ||||
| 043 | 324215-8 | 2.40 | 2.93 | |
| Molla a compressione 14 | ||||
| 044 | 234098-7 | 1.00 | 1.22 | |
| Cuscinetto a sfere 606Zz A | ||||
| 045 | 210137-7 | 1.20 | 1.46 | |
| Anello di bloccaggio S-7 | ||||
| 046 | 961003-8 | 1.00 | 1.22 | |
| Molla di compressione 7 | ||||
| 047 | 233343-7 | 1.00 | 1.22 | |
| Ingranaggio 10 | ||||
| 048 | 227179-4 | 17.60 | 21.47 | |
| ACCOPPIAMENTO | ||||
| 049 | 325976-3 | 8.40 | 10.25 | |
| Piastra di accoppiamento Bhr 262 A | ||||
| 050 | 331992-5 | 7.20 | 8.78 | |
| Cuscinetto Pendolare 10 Bhr200 A | ||||
| 051 | 219014-0 | 45.10 | 55.02 | |
| Manicotto 9 | ||||
| 052 | 325640-6 | 1.20 | 1.46 | |
| Ingranaggio 26 | ||||
| 053 | 227549-7 | 6.00 | 7.32 | |
| Bullone esagonale 4x12 | ||||
| 054 | 266273-7 | 1.00 | 1.22 | |
| Blocco del cuscinetto B | ||||
| 055 | 346038-4 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608Zz A | ||||
| 056 | 210046-0 | 1.20 | 1.46 | |
| Rondella 8 | ||||
| 057 | 324212-4 | 4.80 | 5.86 | |
| Anello ferma E-4 | ||||
| 058 | 961011-9 | 1.00 | 1.22 | |
| Rondella di bloccaggio 5 | ||||
| 059 | 941102-2 | 1.00 | 1.22 | |
| Molla a Compressione 6 | ||||
| 060 | 233342-9 | 1.00 | 1.22 | |
| Piastra di scambio | ||||
| 061 | 345220-2 | 1.20 | 1.46 | |
| Vite a brugola Hr5210C | ||||
| 062 | 922148-7 | 1.00 | 1.22 | |
| Blocco di fissaggio, interno | ||||
| 063 | 158944-9 | 8.40 | 10.25 | |
| Anello O 68 | ||||
| 064 | 213728-3 | 1.20 | 1.46 | |
| Alloggiamento interno | ||||
| 065 | 318392-6 | 24.20 | 29.52 | |
| Filtro | ||||
| 066 | 443143-9 | 1.00 | 1.22 | |
| Cappuccio | ||||
| 067 | 424185-2 | 1.00 | 1.22 | |
| Molla a compressione 10 | ||||
| 068 | 234097-9 | 1.00 | 1.22 | |
| Bullone esagonale 4x12 | ||||
| 069 | 266273-7 | 1.00 | 1.22 | |
| Anello di tenuta 10 | ||||
| 070 | 213231-4 | 6.00 | 7.32 | |
| Anello O 28 | ||||
| 071 | 213437-4 | 1.00 | 1.22 | |
| Porta magnete | ||||
| 072 | 632828-4 | 23.10 | 28.18 | |
| Anello per perno di bloccaggio Wr12 | ||||
| 073 | 961082-6 | 2.40 | 2.93 | |
| Scatola 12 | ||||
| 074 | 331596-3 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6001dw | ||||
| 075 | 211131-2 | 9.60 | 11.71 | |
| Anello ferma E-10 | ||||
| 076 | 961016-9 | 1.00 | 1.22 | |
| Blocco del cuscinetto A | ||||
| 077 | 346037-6 | 2.40 | 2.93 | |
| Indotto 36v | ||||
| 078 | 519235-7 | 30.80 | 37.58 | |
| Ventilatore 44 | ||||
| 079 | 240037-7 | 3.60 | 4.39 | |
| Cuscinetto a sfere 626zz | ||||
| 080 | 210143-2 | 3.60 | 4.39 | |
| Circuito di luce | ||||
| 081 | 620281-6 | 7.20 | 8.78 | |
| Portaspazzole "r" | ||||
| 082 | 644507-2 | 3.60 | 4.39 | |
| Cappuccio della spazzola | ||||
| 083 | 643829-7 | 1.00 | 1.22 | |
| Spazzole di carbone | ||||
| 084 | 195023-2 | 5.00 | 6.10 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 085 | 265B67-9 | 1.00 | 1.22 | |
| Portaspazzole "l" | ||||
| 086 | 644508-0 | 3.60 | 4.39 | |
| Unità di connessione (3 contatti) | ||||
| 087 | 644808-8 | 3.60 | 4.39 | |
| Circuito di controllo della velocità | ||||
| 088 | 620280-8 | 72.60 | 88.57 | |
| Set Carter del Motore | ||||
| 089 | 187833-1 | 23.10 | 28.18 | |
| Penna di gomma 6 | ||||
| 089A | 263005-3 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 089B | 263025-7 | 1.00 | 1.22 | |
| Piastra Protettiva | ||||
| 089C | 346783-1 | 1.00 | 1.22 | |
| Etichetta "indicazione" | ||||
| 089D | 803F15-0 | 2.40 | 2.93 | |
| Set di maniglie | ||||
| 090 | 187771-7 | 10.80 | 13.18 | |
| Interruttore | ||||
| 092 | 650721-0 | 26.40 | 32.21 | |
| Pulsante del commutatore L/R Dhr264 | ||||
| 093 | 454980-6 | 1.20 | 1.46 | |
| Perno 6 | ||||
| 094 | 256261-2 | 1.00 | 1.22 | |
| Set di maniglie | ||||
| 095 | 187771-7 | 10.80 | 13.18 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 096 | 265B67-9 | 1.00 | 1.22 | |
| Etichetta numero di serie Dhr264 | ||||
| 097 | 815K38-6 | 2.40 | 2.93 | |
| Set Carter del Motore | ||||
| 099 | 187833-1 | 23.10 | 28.18 | |
| Penna di gomma 6 | ||||
| 099A | 263005-3 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 099B | 263025-7 | 1.00 | 1.22 | |
| Piastra Protettiva | ||||
| 099C | 346783-1 | 1.00 | 1.22 | |
| Etichetta "indicazione" | ||||
| 099D | 803F15-0 | 2.40 | 2.93 | |
| Targhetta Dhr264 | ||||
| 100 | 815K31-0 | 3.60 | 4.39 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 101 | 265B67-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 103 | 893072-0 | |||
| Filtro di linea | ||||
| 108 | 688165-4 | 1.00 | 1.22 | |
| Filtro di linea | ||||
| 109 | 688172-7 | 1.20 | 1.46 | |
| BOORKOP SDS-PLUS | ||||
| 110 | 194080-7 | 35.00 | 42.70 | |
| Cappuccio antipolvere in gomma 35 | ||||
| 111 | 286263-4 | 1.20 | 1.46 | |
| Rondella di bloccaggio 19 | ||||
| 112 | 233940-9 | 1.20 | 1.46 | |
| Cappuccio di blocco scalpello | ||||
| 113 | 418217-5 | 2.40 | 2.93 | |
| Fermata limite DF500 | ||||
| 114 | 345333-9 | 1.20 | 1.46 | |
| Pallina di acciaio 7.0 | ||||
| 115 | 216022-2 | 1.00 | 1.22 | |
| Anello guida | ||||
| 116 | 345187-4 | 1.20 | 1.46 | |
| Molla a compressione 21-29 | ||||
| 117 | 233916-6 | 1.00 | 1.22 | |
| Rondella 21 | ||||
| 118 | 267279-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 119 | 324355-2 | |||
| Sfera d'acciaio 6 | ||||
| 120 | 216030-3 | 1.00 | 1.22 | |
| Molla di torsione 31 | ||||
| 121 | 231669-1 | 1.00 | 1.22 | |
| Rondella intercambiabile | ||||
| 122 | 345334-7 | 2.40 | 2.93 | |
| Cappuccio di blocco | ||||
| 123 | 418218-3 | 1.20 | 1.46 | |
| Pallina di acciaio 5.0 | ||||
| 124 | 216018-3 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 125 | 345335-5 | 1.00 | 1.22 | |
| Rondella 24 | ||||
| 126 | 267270-6 | 1.00 | 1.22 | |
| Rondella di bloccaggio 21 | ||||
| 127 | 233924-7 | 1.00 | 1.22 | |
