Qui troverai tutte le parti e i disegni disponibili di “Makita DHR241”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

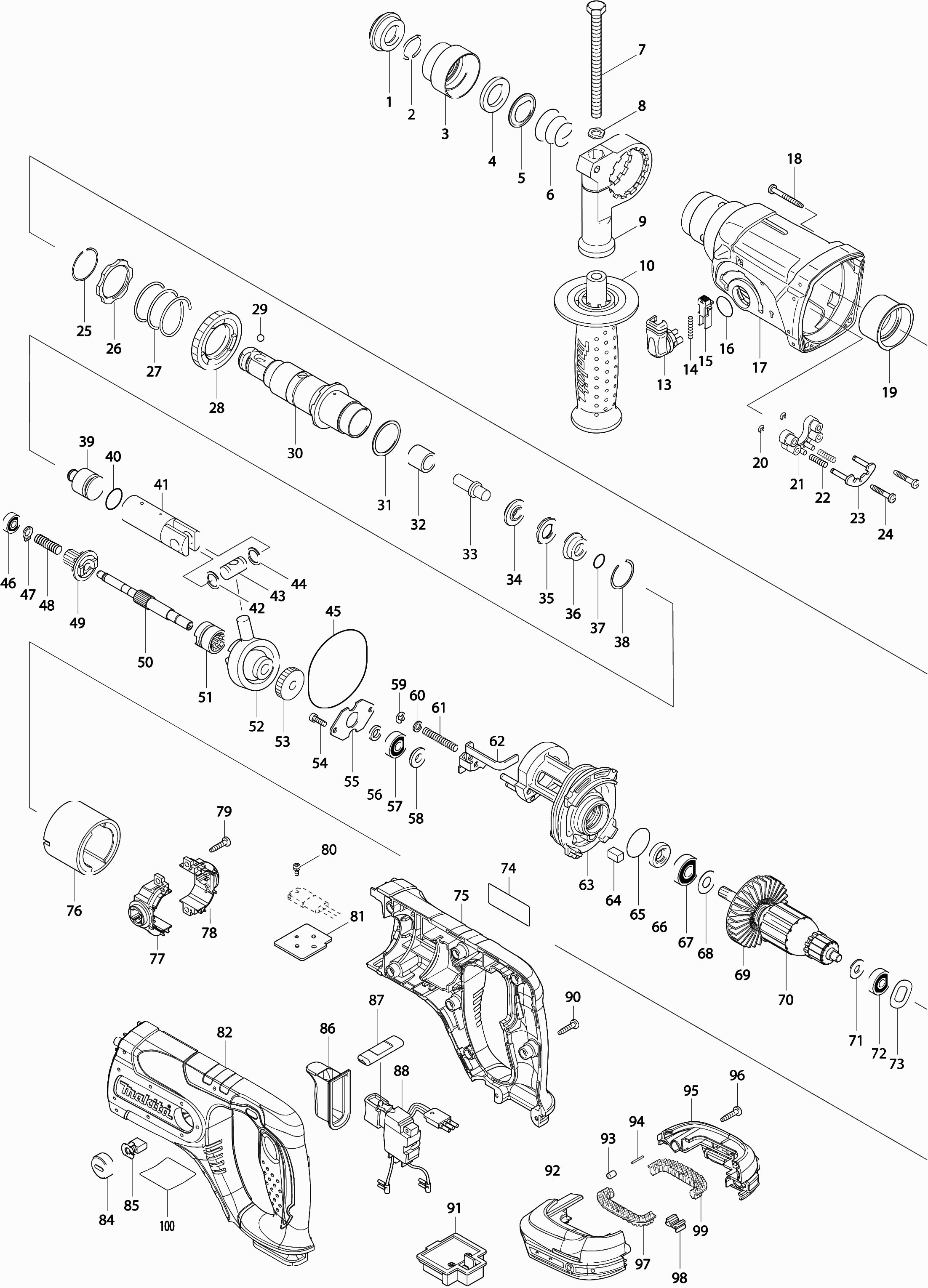

Disegni tecnici di Makita DHR241
Elenco parti di Makita DHR241
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio antipolvere in gomma 35 | ||||
| 001* | 286263-4 | 1.20 | 1.46 | |
| Rondella di bloccaggio 19 | ||||
| 002 | 233940-9 | 1.20 | 1.46 | |
| Cappuccio del mandrino | ||||
| 003 | 417629-9 | 1.20 | 1.46 | |
| Rondella 21 | ||||
| 004 | 257241-1 | 1.20 | 1.46 | |
| Anello guida | ||||
| 005 | 345187-4 | 1.20 | 1.46 | |
| Molla a compressione 21-29 | ||||
| 006 | 233916-6 | 1.00 | 1.22 | |
| Bullone esagonale 8x120 | ||||
| 007 | 265583-9 | 1.20 | 1.46 | |
| RONDINA | ||||
| 008 | 345280-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 417630-4 | |||
| Maniglia TSC 55 | ||||
| 010 | 158057-6 | 9.60 | 11.71 | |
| DADO M8 | ||||
| 010A | 931402-8 | 1.00 | 1.22 | |
| Pulsante di regolazione | ||||
| 013 | 162245-9 | 2.40 | 2.93 | |
| Molla di compressione 3x28mm | ||||
| 014 | 234264-6 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 015 | 419192-8 | 1.00 | 1.22 | |
| Anello O 17 | ||||
| 016 | 213278-8 | 1.00 | 1.22 | |
| Coppia di alloggiamento del ingranaggio | ||||
| 017 | 158216-2 | 14.30 | 17.45 | |
| Anello di tenuta 25 | ||||
| 017A | 213345-9 | 2.40 | 2.93 | |
| Vite 4x35 | ||||
| 018 | 266351-3 | 1.00 | 1.22 | |
| CUSCINETTO A RULLINI | ||||
| 019 | 153290-5 | 7.20 | 8.78 | |
| Anello di arresto E-3 | ||||
| 020 | 961017-7 | 1.00 | 1.22 | |
| Base di guida Hr2450 | ||||
| 021 | 417796-0 | 1.00 | 1.22 | |
| Molla a compressione 4 HR2450 nero | ||||
| 022 | 233344-5 | 1.00 | 1.22 | |
| Piastra di Blocco | ||||
| 023 | 163430-7 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 024 | 266374-1 | |||
| Anello di ritenzione 29 | ||||
| 025 | 233929-7 | 1.00 | 1.22 | |
| Rivetto 31 | ||||
| 026 | 267460-1 | 1.20 | 1.46 | |
| Molla a compressione 32 | ||||
| 027 | 233401-9 | 2.40 | 2.93 | |
| Ingranaggio 51 | ||||
| 028 | 227109-5 | 10.80 | 13.18 | |
| Pallina di acciaio 7.0 | ||||
| 029* | 216022-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 030 | 158574-6 | |||
| Rondella 28 | ||||
| 031 | 267229-3 | 1.00 | 1.22 | |
| MANICOTTO FILETTATO | ||||
| 032 | 331769-8 | 2.40 | 2.93 | |
| Colpitore | ||||
| 033 | 324669-9 | 2.40 | 2.93 | |
| Anello 10 | ||||
| 034 | 324402-9 | 2.40 | 2.93 | |
| Anello tampone | ||||
| 035* | 421955-0 | 1.20 | 1.46 | |
| Alloggiamento dell'anello O | ||||
| 036 | 324216-6 | 6.00 | 7.32 | |
| Anello O 9 | ||||
| 037* | 213073-6 | 1.20 | 1.46 | |
| Rondella elastica 28 | ||||
| 038* | 233917-4 | 1.00 | 1.22 | |
| Colpitore | ||||
| 039 | 324214-0 | 3.60 | 4.39 | |
| Anello O 16 | ||||
| 040* | 213227-5 | 1.20 | 1.46 | |
| Cilindro del pistone | ||||
| 041 | 318132-2 | 13.20 | 16.10 | |
| Rondella 12 | ||||
| 042 | 267104-3 | 1.20 | 1.46 | |
| Perno Del Pistone Hr2440/50 A | ||||
| 043 | 324215-8 | 2.40 | 2.93 | |
| Rondella 12 | ||||
| 044 | 267104-3 | 1.20 | 1.46 | |
| Anello O 63 | ||||
| 045 | 213727-5 | 2.40 | 2.93 | |
| Cuscinetto a sfere 606Zz A | ||||
| 046 | 210137-7 | 1.20 | 1.46 | |
| Anello di bloccaggio S-7 | ||||
| 047 | 961003-8 | 1.00 | 1.22 | |
| Molla di compressione 7 | ||||
| 048 | 233343-7 | 1.00 | 1.22 | |
| Ingranaggio 10 | ||||
| 049 | 227179-4 | 17.60 | 21.47 | |
| ACCOPPIAMENTO | ||||
| 050 | 324668-1 | 9.60 | 11.71 | |
| Piastra di accoppiamento Bhr 262 A | ||||
| 051 | 331992-5 | 7.20 | 8.78 | |
| Cuscinetto Pendolare 10 Bhr200 A | ||||
| 052 | 219014-0 | 45.10 | 55.02 | |
| INGRANAGGIO | ||||
| 053 | 226632-7 | 4.80 | 5.86 | |
| Bullone esagonale 4x12 | ||||
| 054 | 266273-7 | 1.00 | 1.22 | |
| Blocco del cuscinetto | ||||
| 055 | 345179-3 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 056 | 267234-0 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608Zz A | ||||
| 057 | 210046-0 | 1.20 | 1.46 | |
| Rondella 8 | ||||
| 058 | 324212-4 | 4.80 | 5.86 | |
| Anello ferma E-4 | ||||
| 059 | 961011-9 | 1.00 | 1.22 | |
| Rondella di bloccaggio 5 | ||||
| 060 | 941102-2 | 1.00 | 1.22 | |
| Molla a Compressione 6 | ||||
| 061 | 233342-9 | 1.00 | 1.22 | |
| Piastra di scambio | ||||
| 062 | 345220-2 | 1.20 | 1.46 | |
| Piastra di scambio | ||||
| 062A | 345220-2 | 1.20 | 1.46 | |
| Piastra di scambio | ||||
| 062B | 345363-0 | 2.40 | 2.93 | |
| Alloggiamento del cuscinetto | ||||
| 063 | 141574-3 | 10.80 | 13.18 | |
| Feltro di smorzamento | ||||
| 064 | 443126-9 | 1.00 | 1.22 | |
| Anello-O 26 | ||||
| 065 | 213407-3 | 1.20 | 1.46 | |
| Anello di tenuta 10 | ||||
| 066 | 213077-8 | 3.60 | 4.39 | |
| Cuscinetto a sfere 6000ddw | ||||
| 067 | 211289-7 | 13.20 | 16.10 | |
| Rondella 10 | ||||
| 068 | 267213-8 | 1.20 | 1.46 | |
| Ventola 64 | ||||
| 069 | 240092-9 | 2.40 | 2.93 | |
| Indotto | ||||
| 070 | 519226-8 | 23.10 | 28.18 | |
| SLUITRING 7 LF1000 A | ||||
| 071 | 267326-5 | 1.00 | 1.22 | |
| Cuscinetto a sfere 627ddw | ||||
| 072 | 210045-2 | 3.60 | 4.39 | |
| Anello di distanza AU 43 FF | ||||
| 073 | 267816-8 | 1.00 | 1.22 | |
| Etichetta 20mm Dhr241 | ||||
| 074 | 815J32-2 | 2.40 | 2.93 | |
| Carcas del motore di Bhr241 | ||||
| 075 | 188577-6 | 15.40 | 18.79 | |
| Porta magnete | ||||
| 076 | 638020-0 | 17.60 | 21.47 | |
| Portaspazzole di Carbone | ||||
| 077 | 638926-2 | 11.00 | 13.42 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 079 | 265B67-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 080 | 911011-9 | |||
| Lamiera di raffreddamento | ||||
| 081 | 689070-8 | 2.71 | 3.31 | |
| Carcas del motore di Bhr241 | ||||
| 082 | 188577-6 | 15.40 | 18.79 | |
| Cappuccio della spazzola | ||||
| 084 | 643829-7 | 1.00 | 1.22 | |
| KOOLBORSTEL SET CB-441 A | ||||
| 085* | 195022-4 | 4.80 | 5.86 | |
| Coperchio dell'interruttore | ||||
| 086 | 424111-1 | 1.20 | 1.46 | |
| Pulsante di interruttore v/r | ||||
| 087 | 450615-7 | 1.00 | 1.22 | |
| Interruttore (2 contatti) | ||||
| 088A | 650587-8 | 26.40 | 32.21 | |
| Interruttore (3 contatti) | ||||
| 088B | 650655-7 | 28.60 | 34.89 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 090 | 265B67-9 | 1.00 | 1.22 | |
| Unità di connessione (3 contatti) | ||||
| 091 | 644808-8 | 3.60 | 4.39 | |
| Alloggiamento della batteria (3 contatti) | ||||
| 092 | 187212-3 | 7.20 | 8.78 | |
| Penna di gomma 5 | ||||
| 093 | 263036-2 | 1.20 | 1.46 | |
| Perno 1,5 | ||||
| 094 | 268184-2 | 1.00 | 1.22 | |
| Alloggiamento della batteria (3 contatti) | ||||
| 095 | 187212-3 | 7.20 | 8.78 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 096 | 265B67-9 | 1.00 | 1.22 | |
| Gomma da vibrazione | ||||
| 097 | 424042-4 | 2.40 | 2.93 | |
| Feltro dell'ammortizzatore | ||||
| 098 | 424476-1 | 1.00 | 1.22 | |
| Gomma da vibrazione | ||||
| 099 | 424042-4 | 2.40 | 2.93 | |
| Etichetta numero di serie Dhr241 | ||||
| 100 | 815J42-9 | 2.40 | 2.93 | |
| Porta trapano completo | ||||
| 101 | 123100-0 | 41.80 | 51.00 | |
