Qui troverai tutte le parti e i disegni disponibili di “Makita DHR183”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

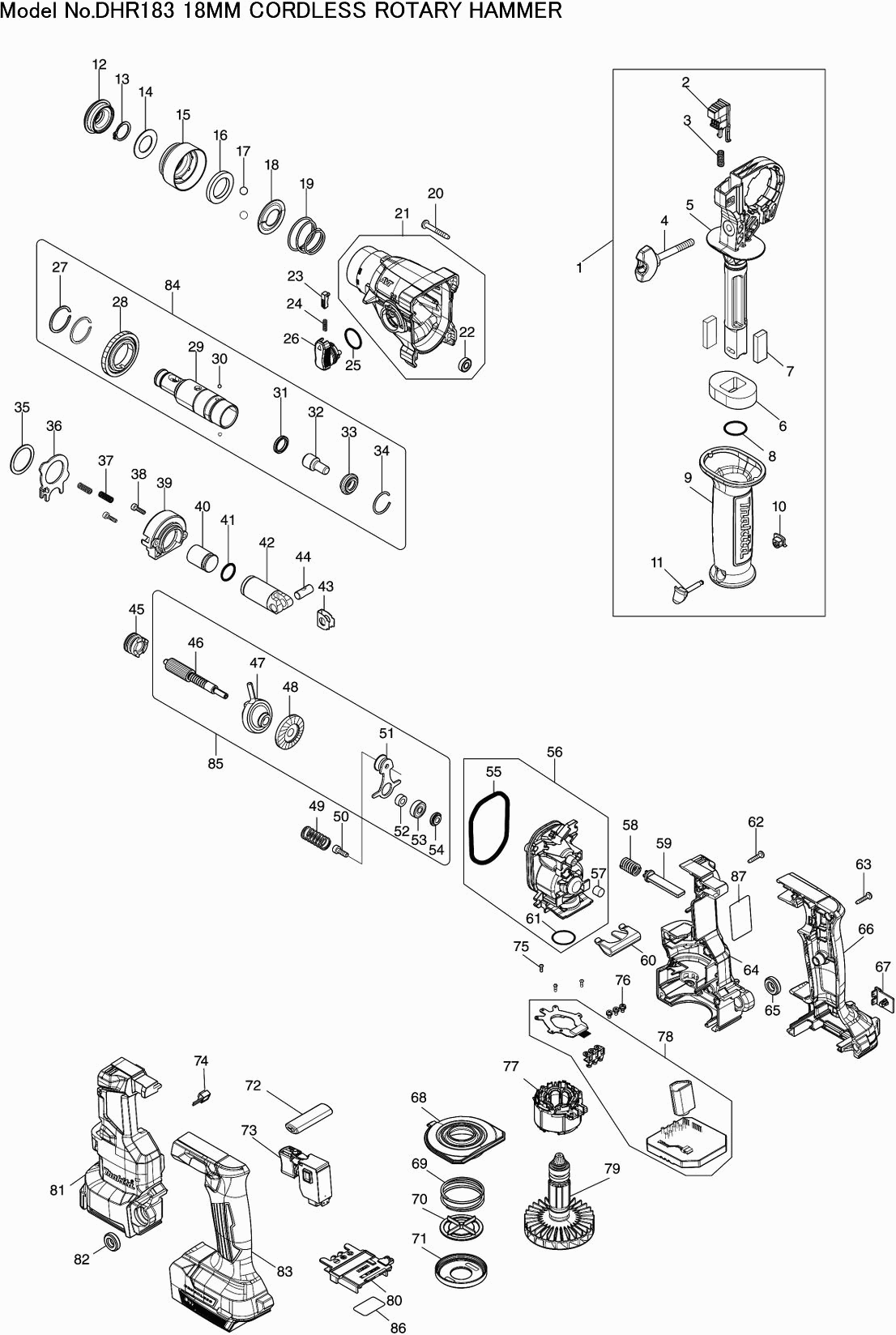

Disegni tecnici di Makita DHR183
Elenco parti di Makita DHR183
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Handgreep assy | ||||
| 001 | 122D63-1 | 11.00 | 13.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 413N19-8 | |||
| Molla di compressione 4 | ||||
| 003 | 233360-7 | 0.83 | 1.01 | |
| Bullone ad ala M6x50mm | ||||
| 004 | 265625-9 | 0.98 | 1.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 005 | 413N18-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 422A19-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 422A20-4 | |||
| Anello O 18 | ||||
| 008 | 213262-3 | 0.98 | 1.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 413N20-3 | |||
| Tappo di copertura del gruppo manuale DHR281/283 | ||||
| 010 | 422255-1 | 0.98 | 1.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 011 | 162C55-2 | |||
| Cappuccio Antipolvere In Gomma 34 | ||||
| 012 | 286037-3 | 0.83 | 1.01 | |
| Anello di bloccaggio S-17 | ||||
| 013 | 961057-5 | 0.83 | 1.01 | |
| Rondella 17mm | ||||
| 014 | 253377-4 | 0.83 | 1.01 | |
| Cappuccio del mandrino pressione | ||||
| 015 | 457214-6 | 0.83 | 1.01 | |
| Rondella 21 | ||||
| 016 | 257416-2 | 0.98 | 1.20 | |
| Pallina di acciaio 7.0 | ||||
| 017 | 216022-2 | 0.83 | 1.01 | |
| Anello guida | ||||
| 018 | 346177-0 | 0.83 | 1.01 | |
| Molla di compressione conica 21-29 | ||||
| 019 | 232347-6 | 0.83 | 1.01 | |
| Vite a taglio Pt4x30 | ||||
| 020 | 266050-7 | 0.83 | 1.01 | |
| Tandwielhuis DHR183 | ||||
| 021 | 136955-4 | 11.66 | 14.23 | |
| Cuscinetto a sfere 695zz | ||||
| 022 | 211157-4 | 1.39 | 1.70 | |
| Pulsante di blocco | ||||
| 023 | 161568-2 | 0.98 | 1.20 | |
| Molla di compressione 3 | ||||
| 024 | 232344-2 | 0.83 | 1.01 | |
| Anello O 17 | ||||
| 025 | 213278-8 | 0.83 | 1.01 | |
| Pulsante di regolazione | ||||
| 026 | 161569-0 | 2.02 | 2.46 | |
| Rondella di bloccaggio WR-25 Hr1830F A | ||||
| 027 | 347555-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 028 | 227A13-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 029 | 327B25-4 | |||
| Pallina di acciaio 3 | ||||
| 030 | 216019-1 | 0.83 | 1.01 | |
| Anello X 13 | ||||
| 031 | 213183-9 | 0.83 | 1.01 | |
| Colpitore | ||||
| 032 | 326843-5 | 0.98 | 1.20 | |
| Anello 10 | ||||
| 033 | 326842-7 | 0.98 | 1.20 | |
| Rondella di bloccaggio 23 | ||||
| 034 | 232343-4 | 0.83 | 1.01 | |
| Rondella piatta 24 | ||||
| 035 | 267175-0 | 0.83 | 1.01 | |
| Schakelplaat DHR183 | ||||
| 036 | 347B03-8 | 0.83 | 1.01 | |
| Drukveer 4 DHR183 | ||||
| 037 | 232802-8 | 0.83 | 1.01 | |
| Vite esagonale M3x12mm | ||||
| 038 | 265910-0 | 0.83 | 1.01 | |
| Geleider DHR183 | ||||
| 039 | 141N19-5 | 2.95 | 3.60 | |
| Martello pneumatico | ||||
| 040 | 327007-4 | 2.38 | 2.90 | |
| O-ring 12 | ||||
| 041 | 213128-7 | 0.83 | 1.01 | |
| Pistone-Cilindro | ||||
| 042 | 319510-9 | 5.06 | 6.17 | |
| Geleidingsplaat DHR183 | ||||
| 043 | 347B05-4 | 0.83 | 1.01 | |
| Connessione del pistone | ||||
| 044 | 326846-9 | 0.83 | 1.01 | |
| Koppeling DHR183 | ||||
| 045 | 327B24-6 | 2.30 | 2.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 227A12-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 047 | 219033-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | 227A14-2 | |||
| Drukveer 10 DHR183 | ||||
| 049 | 232801-0 | 0.83 | 1.01 | |
| Vite a brugola 4x12 | ||||
| 050 | 265353-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 051 | 141N20-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 052 | 257890-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | 210065-6 | |||
| Rondella 5 | ||||
| 054 | 326847-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 213A29-5 | |||
| Binnenhuis DHR183 | ||||
| 056 | 136961-9 | 7.50 | 9.15 | |
| Feltro di smorzamento | ||||
| 057 | 443153-6 | 0.83 | 1.01 | |
| Drukveer 8 DHR183 | ||||
| 058 | 232782-8 | 0.83 | 1.01 | |
| Drukpen DHR183 | ||||
| 059 | 413N16-4 | 0.83 | 1.01 | |
| Borgring DHR183 | ||||
| 060 | 347A85-4 | 0.83 | 1.01 | |
| Anello O 19 | ||||
| 061 | 213325-5 | 0.83 | 1.01 | |
| Vite autofilettante 3x16 | ||||
| 062 | 266130-9 | 0.83 | 1.01 | |
| Vite autofilettante 3x16 | ||||
| 063 | 266130-9 | 0.83 | 1.01 | |
| Behuizing DHR183 | ||||
| 064 | 183X92-9 | 6.05 | 7.38 | |
| Stootring 8 DHR183 | ||||
| 065 | 422A09-2 | 0.83 | 1.01 | |
| Handgreepset DHR183 | ||||
| 066 | 183X68-6 | 8.60 | 10.49 | |
| Penna di gomma 6 | ||||
| 066C10 | 263005-3 | 0.83 | 1.01 | |
| Afdekkap DHR183 | ||||
| 067 | 422A08-4 | 0.83 | 1.01 | |
| Luchtinlaat DHR183 | ||||
| 068 | 413N60-1 | 0.83 | 1.01 | |
| Drukveer 37 DHR183 | ||||
| 069 | 232796-7 | 0.83 | 1.01 | |
| Klep DHR183 | ||||
| 070 | 413N14-8 | 0.83 | 1.01 | |
| Afdekkap DHR183 | ||||
| 071 | 413N15-6 | 0.83 | 1.01 | |
| Pulsante del commutatore L/R Dhr264 | ||||
| 072 | 454980-6 | 0.83 | 1.01 | |
| Interruttore | ||||
| 073 | 650005-6 | 17.40 | 21.23 | |
| Circuit led DHR183 | ||||
| 074 | 620K85-2 | 4.37 | 5.33 | |
| Parker Ck 2x6mm | ||||
| 075 | 266490-9 | 0.83 | 1.01 | |
| Vite a testa cruciforme M3X6 | ||||
| 076 | 652069-6 | 0.83 | 1.01 | |
| Veld DHR183 | ||||
| 077 | 629C18-6 | 8.27 | 10.09 | |
| Controller DHR183 | ||||
| 078 | 620L24-8 | 81.21 | 99.08 | |
| Anker DHR183 | ||||
| 079 | 619816-8 | 23.20 | 28.30 | |
| Unità di connessione | ||||
| 080 | 643874-2 | 3.54 | 4.32 | |
| Behuizing DHR183 | ||||
| 081 | 183X92-9 | 6.05 | 7.38 | |
| Stootring 8 DHR183 | ||||
| 082 | 422A09-2 | 0.83 | 1.01 | |
| Handgreepset DHR183 | ||||
| 083 | 183X68-6 | 8.60 | 10.49 | |
| Penna di gomma 6 | ||||
| 083C10 | 263005-3 | 0.83 | 1.01 | |
| Gereedschaphouder assy DHR183 | ||||
| 084 | 136959-6 | 19.96 | 24.35 | |
| Tandwiel 9 assy DHR183 | ||||
| 085 | 136960-1 | 18.70 | 22.81 | |
| Label serienr. DHR183 | ||||
| 086 | 8588S0-3 | 0.83 | 1.01 | |
| Naamplaat DHR183 | ||||
| 087 | 8588R3-0 | 0.83 | 1.01 | |
