Qui troverai tutte le parti e i disegni disponibili di “Makita DHR171”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

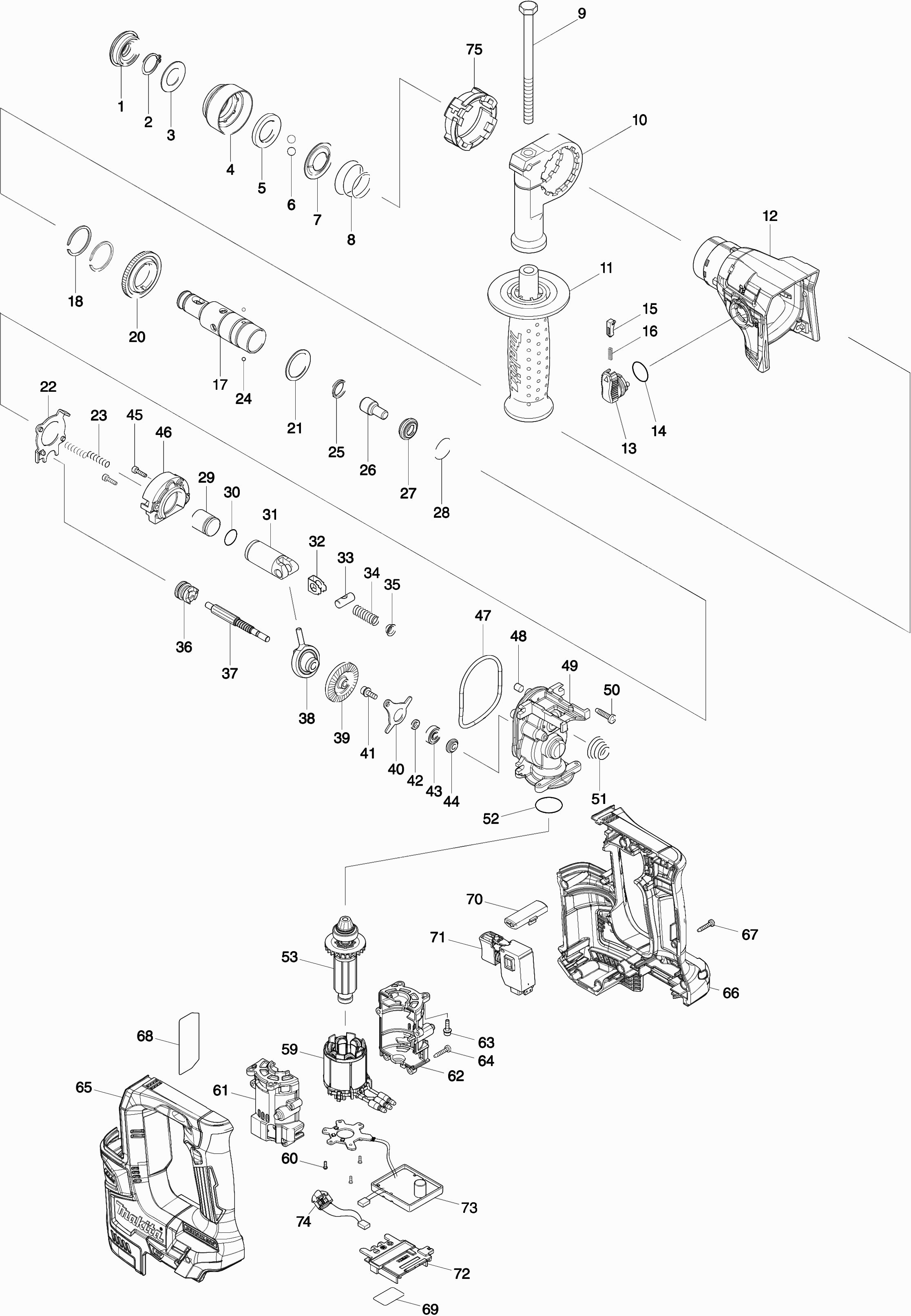

Disegni tecnici di Makita DHR171
Elenco parti di Makita DHR171
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio Antipolvere In Gomma 34 | ||||
| 001 | 286037-3 | 1.20 | 1.46 | |
| Anello di bloccaggio S-17 | ||||
| 002 | 961057-5 | 1.00 | 1.22 | |
| Rondella 17mm | ||||
| 003 | 253377-4 | 1.00 | 1.22 | |
| Cappuccio del mandrino pressione | ||||
| 004 | 457214-6 | 1.00 | 1.22 | |
| Rondella 21 | ||||
| 005 | 257416-2 | 1.20 | 1.46 | |
| Pallina di acciaio 7.0 | ||||
| 006 | 216022-2 | 1.00 | 1.22 | |
| Anello guida | ||||
| 007 | 346177-0 | 1.00 | 1.22 | |
| Molla di compressione conica 21-29 | ||||
| 008 | 232347-6 | 1.00 | 1.22 | |
| Bullone esagonale 8x120 | ||||
| 009 | 265583-9 | 1.20 | 1.46 | |
| Staffa della maniglia | ||||
| 010 | 417911-6 | 2.40 | 2.93 | |
| Maniglia TSC 55 | ||||
| 011 | 158057-6 | 9.60 | 11.71 | |
| DADO M8 | ||||
| 011C10 | 931402-8 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 012 | 144218-4 | 14.30 | 17.45 | |
| Cuscinetto a sfere 6805llb | ||||
| 012C10 | 211375-4 | 13.20 | 16.10 | |
| Anello di tenuta 25 | ||||
| 012C20 | 213788-5 | 1.20 | 1.46 | |
| Pulsante di regolazione | ||||
| 013 | 161569-0 | 2.40 | 2.93 | |
| Anello O 17 | ||||
| 014 | 213278-8 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 015 | 161568-2 | 1.20 | 1.46 | |
| Molla di compressione 3 | ||||
| 016 | 232344-2 | 1.00 | 1.22 | |
| Portabit | ||||
| 017 | 326841-9 | 11.00 | 13.42 | |
| Rondella di bloccaggio WR-25 Hr1830F A | ||||
| 018 | 347555-7 | 1.00 | 1.22 | |
| Ingranaggio 57 | ||||
| 020 | 221483-3 | 6.00 | 7.32 | |
| Rondella piatta 24 | ||||
| 021 | 267175-0 | 1.20 | 1.46 | |
| Piastra di scambio | ||||
| 022 | 161570-5 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022-1 | 347D59-3 | |||
| DRUKVEER 4 UC120DW A | ||||
| 023 | 233194-8 | 1.00 | 1.22 | |
| Pallina di acciaio 3 | ||||
| 024 | 216019-1 | 1.00 | 1.22 | |
| Anello X 13 | ||||
| 025 | 213183-9 | 1.20 | 1.46 | |
| Colpitore | ||||
| 026 | 326843-5 | 1.20 | 1.46 | |
| Anello 10 | ||||
| 027 | 326842-7 | 1.20 | 1.46 | |
| Rondella di bloccaggio 23 | ||||
| 028 | 232343-4 | 1.00 | 1.22 | |
| Martello pneumatico | ||||
| 029 | 327007-4 | 2.40 | 2.93 | |
| O-ring 12 | ||||
| 030 | 213128-7 | 1.20 | 1.46 | |
| Pistone-Cilindro | ||||
| 031 | 319510-9 | 6.00 | 7.32 | |
| Piastra di guida | ||||
| 032 | 347101-6 | 1.00 | 1.22 | |
| Connessione del pistone | ||||
| 033 | 326846-9 | 1.20 | 1.46 | |
| Molla di compressione 3 | ||||
| 034 | 232346-8 | 1.00 | 1.22 | |
| GUIDA A MOLLA | ||||
| 035 | 347102-4 | 1.00 | 1.22 | |
| Piastra di frizione | ||||
| 036 | 326845-1 | 3.60 | 4.39 | |
| Ingranaggio 8 | ||||
| 037 | 221482-5 | 4.80 | 5.86 | |
| Cuscinetto oscillante 6 Hr166D A | ||||
| 038 | 219031-0 | 8.40 | 10.25 | |
| Ingranaggio 37 | ||||
| 039 | 221481-7 | 7.20 | 8.78 | |
| Blocco del cuscinetto | ||||
| 040 | 347100-8 | 1.00 | 1.22 | |
| Bullone esagonale 4x12 | ||||
| 041 | 266273-7 | 1.00 | 1.22 | |
| Rondella 5 | ||||
| 042 | 257415-4 | 1.00 | 1.22 | |
| Cuscinetto a sfera 625zz | ||||
| 043 | 211007-3 | 6.00 | 7.32 | |
| Rondella 5 | ||||
| 044 | 326847-7 | 1.20 | 1.46 | |
| Vite esagonale M3x12mm | ||||
| 045 | 265910-0 | 1.20 | 1.46 | |
| Blocco di bloccaggio | ||||
| 046 | 144219-2 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 047 | 213092-2 | |||
| Filtro | ||||
| 048 | 443138-2 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 049 | 319508-6 | |||
| BINNENHUIS HR166D A | ||||
| 049-1 | 312B69-7 | 9.60 | 11.71 | |
| Vite di rubinetto 4x18 | ||||
| 050 | 265A48-7 | 1.00 | 1.22 | |
| Molla di compressione conica 8-19 | ||||
| 051 | 232345-0 | 1.00 | 1.22 | |
| Anello O 22,4 | ||||
| 052 | 213008-7 | 1.20 | 1.46 | |
| Indotto | ||||
| 053 | 619421-1 | 28.60 | 34.89 | |
| Indotto | ||||
| 059 | 629283-9 | 14.30 | 17.45 | |
| Parker Ck 2x6mm | ||||
| 060 | 266490-9 | 1.00 | 1.22 | |
| Set Carter del Motore | ||||
| 061 | 183G09-0 | 4.80 | 5.86 | |
| Set Carter del Motore | ||||
| 062 | 183G09-0 | 4.80 | 5.86 | |
| Vite esagonale M3x12mm | ||||
| 063 | 251510-2 | 1.00 | 1.22 | |
| Vite autofilettante 3x16 | ||||
| 064 | 266130-9 | 1.00 | 1.22 | |
| Set di carter del motore Dhr171 | ||||
| 065 | 183H25-8 | 19.80 | 24.16 | |
| Dado di bloccaggio M4x7mm | ||||
| 065C10 | 252126-6 | 1.00 | 1.22 | |
| Anello di gomma 6mm | ||||
| 065C20 | 262182-8 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 065C30 | 263005-3 | 1.00 | 1.22 | |
| Set di carter del motore Dhr171 | ||||
| 066 | 183H25-8 | 19.80 | 24.16 | |
| Dado di bloccaggio M4x7mm | ||||
| 066C10 | 252126-6 | 1.00 | 1.22 | |
| Anello di gomma 6mm | ||||
| 066C20 | 262182-8 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 066C30 | 263005-3 | 1.00 | 1.22 | |
| Vite autofilettante 3x16 | ||||
| 067 | 266130-9 | 1.00 | 1.22 | |
| Targa Dhr171 | ||||
| 068 | 853R59-2 | 1.00 | 1.22 | |
| Etichetta del numero di serie Dhr171 | ||||
| 069 | 853R80-1 | 2.40 | 2.93 | |
| Pulsante di interruttore L/R | ||||
| 070 | 457210-4 | 1.20 | 1.46 | |
| Interruttore | ||||
| 071 | 650005-6 | 17.60 | 21.47 | |
| Interruttore | ||||
| 071-1 | 650005-6 | 17.60 | 21.47 | |
| Unità di connessione | ||||
| 072 | 643874-2 | 3.60 | 4.39 | |
| Controller Dhr171 | ||||
| 073 | 620746-8 | 56.10 | 68.44 | |
| Circuito di luce Dhr171 | ||||
| 074 | 620747-6 | 3.60 | 4.39 | |
| Distanziatore 18 Hr1841F | ||||
| 075 | 122810-6 | 6.00 | 7.32 | |
