Qui troverai tutte le parti e i disegni disponibili di “Makita DHR164”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

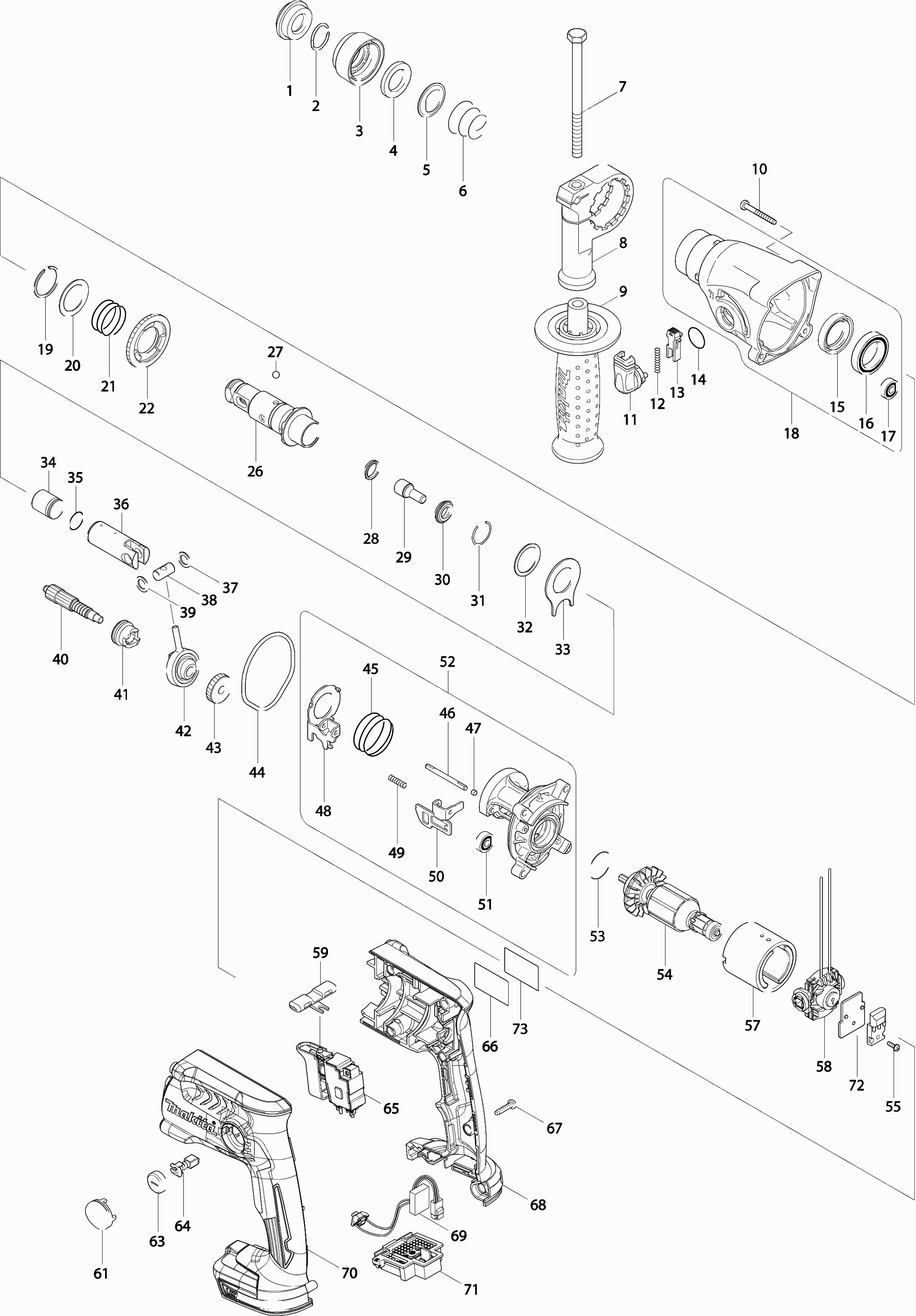

Disegni tecnici di Makita DHR164
Elenco parti di Makita DHR164
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio antipolvere in gomma 35 | ||||
| 001 | 286263-4 | 1.20 | 1.46 | |
| Rondella di bloccaggio 19 | ||||
| 002 | 233940-9 | 1.20 | 1.46 | |
| Cappuccio del mandrino pressione | ||||
| 003 | 419220-9 | 2.40 | 2.93 | |
| Rondella 21 | ||||
| 004 | 257241-1 | 1.20 | 1.46 | |
| Anello guida | ||||
| 005 | 345187-4 | 1.20 | 1.46 | |
| Molla a compressione 21-29 | ||||
| 006 | 233916-6 | 1.00 | 1.22 | |
| Bullone esagonale 8x120 | ||||
| 007 | 265583-9 | 1.20 | 1.46 | |
| Staffa della maniglia | ||||
| 008 | 417911-6 | 2.40 | 2.93 | |
| Maniglia TSC 55 | ||||
| 009 | 158057-6 | 9.60 | 11.71 | |
| Vite 4x35 | ||||
| 010 | 266351-3 | 1.00 | 1.22 | |
| Pulsante di regolazione | ||||
| 011 | 162242-5 | 1.20 | 1.46 | |
| Molla di compressione 3x28mm | ||||
| 012 | 234264-6 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 013 | 455413-4 | 1.00 | 1.22 | |
| Anello O 17 | ||||
| 014 | 213278-8 | 1.00 | 1.22 | |
| Anello di tenuta 25 | ||||
| 015 | 213535-4 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6805llb | ||||
| 016 | 211375-4 | 13.20 | 16.10 | |
| Cuscinetto a sfere 606Zz A | ||||
| 017 | 210137-7 | 1.20 | 1.46 | |
| Custodia del ingranaggio | ||||
| 018 | 154840-9 | 22.00 | 26.84 | |
| Rondella di bloccaggio WR-25 Hr1830F A | ||||
| 019 | 347555-7 | 1.00 | 1.22 | |
| Rondella 25 | ||||
| 020 | 267304-5 | 1.00 | 1.22 | |
| Molla di compressione 25 | ||||
| 021 | 233457-2 | 1.20 | 1.46 | |
| Ingranaggio 46 | ||||
| 022 | 331707-0 | 12.10 | 14.76 | |
| Porta scalpello | ||||
| 026 | 154843-3 | 23.10 | 28.18 | |
| Pallina di acciaio 7.0 | ||||
| 027 | 216022-2 | 1.00 | 1.22 | |
| Anello X 13 | ||||
| 028 | 213183-9 | 1.20 | 1.46 | |
| Perno di percussione | ||||
| 029 | 324611-0 | 2.40 | 2.93 | |
| Rondella 11 | ||||
| 030 | 257275-4 | 2.40 | 2.93 | |
| Anello di bloccaggio 22 | ||||
| 031 | 233942-5 | 1.00 | 1.22 | |
| Rondella piatta 24 | ||||
| 032 | 267175-0 | 1.20 | 1.46 | |
| Piastra di adattamento per GCR 180 e GCR 350 | ||||
| 033 | 345681-6 | 1.00 | 1.22 | |
| Martello pneumatico | ||||
| 034 | 324613-6 | 2.40 | 2.93 | |
| Anello O 14 | ||||
| 035 | 213182-1 | 1.20 | 1.46 | |
| PISTONE | ||||
| 036 | 331708-8 | 13.20 | 16.10 | |
| Rondella 9 | ||||
| 037 | 267130-2 | 1.00 | 1.22 | |
| Connessione del pistone | ||||
| 038 | 324612-8 | 1.20 | 1.46 | |
| Rondella 9 | ||||
| 039 | 267130-2 | 1.00 | 1.22 | |
| Ingranaggio 10 | ||||
| 040 | 227152-4 | 7.20 | 8.78 | |
| Piastra di frizione | ||||
| 041 | 331706-2 | 6.00 | 7.32 | |
| Cuscinetto oscillante 9 | ||||
| 042 | 219019-0 | 35.20 | 42.94 | |
| Ingranaggio 22 | ||||
| 043 | 226623-8 | 12.10 | 14.76 | |
| Rondella | ||||
| 044 | 423346-1 | 1.00 | 1.22 | |
| Molla a compressione 32 | ||||
| 045 | 233458-0 | 1.00 | 1.22 | |
| Penna 4 | ||||
| 046 | 268147-8 | 1.20 | 1.46 | |
| Feltro di smorzamento | ||||
| 047 | 443123-5 | 1.00 | 1.22 | |
| Piastra di scambio | ||||
| 048 | 345645-0 | 8.40 | 10.25 | |
| Molla di compressione 3 | ||||
| 049 | 233460-3 | 1.00 | 1.22 | |
| Distanziatore | ||||
| 050 | 345654-9 | 6.00 | 7.32 | |
| Cuscinetto a sfere 606Zz A | ||||
| 051 | 210137-7 | 1.20 | 1.46 | |
| Alloggiamento del cuscinetto | ||||
| 053 | 154841-7 | 24.20 | 29.52 | |
| O-ring 24 | ||||
| 053 | 213953-6 | 1.20 | 1.46 | |
| Indotto | ||||
| 054 | 619182-3 | 45.10 | 55.02 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 911011-9 | |||
| Porta magnete | ||||
| 057 | 638446-6 | 10.80 | 13.18 | |
| Portaspazzole/portacuscinetti | ||||
| 058 | 632D97-1 | 6.00 | 7.32 | |
| Filtro di linea | ||||
| 058A | 688172-7 | 1.20 | 1.46 | |
| Unità di connessione | ||||
| 058B | 654409-4 | 1.00 | 1.22 | |
| Leva di regolazione l/r | ||||
| 059 | 419457-8 | 3.60 | 4.39 | |
| Cappuccio di copertura STM 1800 | ||||
| 061 | 424128-4 | 1.00 | 1.22 | |
| Cappuccio della spazzola | ||||
| 063 | 643929-3 | 1.00 | 1.22 | |
| Set di spazzole in carbonio Cb-430 | ||||
| 064 | 191971-3 | 3.60 | 4.39 | |
| Interruttore | ||||
| 065 | 632D93-9 | 35.20 | 42.94 | |
| Filtro di linea | ||||
| 065A | 688172-7 | 1.20 | 1.46 | |
| Etichetta Dhr164 | ||||
| 066 | 850K29-0 | 2.40 | 2.93 | |
| Vite di rubinetto 4x18 | ||||
| 067 | 265A48-7 | 1.00 | 1.22 | |
| Set Carter del Motore | ||||
| 068 | 183A24-8 | 13.20 | 16.10 | |
| Penna di gomma 6 | ||||
| 068A | 263005-3 | 1.00 | 1.22 | |
| Circuito di luce | ||||
| 069 | 620366-8 | 9.60 | 11.71 | |
| Set Carter del Motore | ||||
| 070 | 183A24-8 | 13.20 | 16.10 | |
| Penna di gomma 6 | ||||
| 070A | 263005-3 | 1.00 | 1.22 | |
| Unità di connessione 14.4V (3 Cont.) | ||||
| 071 | 643867-9 | 11.00 | 13.42 | |
| Lamiera di raffreddamento | ||||
| 072 | 689098-6 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 073 | 805F02-5 | |||
